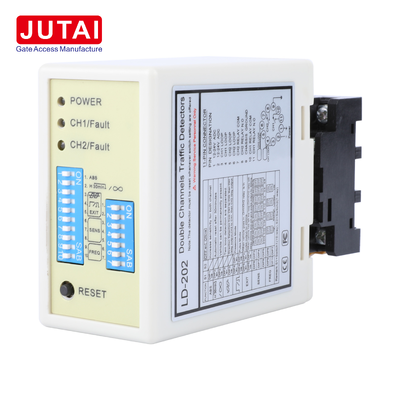

LD-200 LD-202 دو کانال دستگاه تشخیص حلقه خودرو نسخه های AC DC برای تشخیص موانع پارکینگ و جهت

سری LD-200 / LD-202 همان مفهوم تشخیص خودرو دو کاناله را در دو نسخه منبع تغذیه ارائه می‌دهد. LD-200 برای برق 100-240 ولت AC طراحی شده است، در حالی که LD-202 از 12-24 ولت AC/DC استفاده می‌کند. این به یکپارچه‌ساز سیستم پارکینگ اجازه می‌دهد تا آشکارسازی را انتخاب کند که با برق موجود در داخل مانع یا کابینت کنترل دسترسی مطابقت دارد، بدون تغییر مفهوم اصلی عملکرد حلقه دوگانه.

هر دو نسخه دو حلقه القایی، CH1 و CH2 را می‌پذیرند و می‌توانند برای تشخیص حضور مستقل خودرو یا برای منطق جهت‌دار زمانی که حلقه‌ها به صورت متوالی چیده شده‌اند، استفاده شوند. بنابراین این سری برای موانع پارکینگ، ورودی‌های کنترل دسترسی، خطوط خروجی و سایر پروژه‌هایی که به دو منطقه تشخیص نیاز دارند، مناسب است.

• دو ورودی حلقه مستقل
• تشخیص جهت خودرو
• شش حالت کاری قابل انتخاب
• عملکرد رله حضور و پالس
• هشت سطح حساسیت در هر کانال
• چهار انتخاب فرکانس در حدود 20-100 کیلوهرتز
• حالت‌های بازنشانی خودکار و حضور دائمی
• عملکرد افزایش حساسیت تریلر
• نشانگر LED و تشخیص خطا در حلقه

زمانی که کابینت کنترل برق 100-240 ولت AC را فراهم می‌کند، LD-200 را انتخاب کنید. زمانی که منبع تغذیه موجود 12-24 ولت AC/DC است، LD-202 را انتخاب کنید. انتخاب باید بر اساس معماری برق پروژه و الزامات سیم‌کشی باشد. سایر عملکردهای تشخیص خودرو بر اساس همان اصل کانال دوگانه شرح داده شده در دفترچه راهنمای سری باقی می‌مانند.

برای یک طرح معمول تشخیص جهت با حلقه دوگانه، CH1 و CH2 به عنوان حلقه‌های حسگر جداگانه به صورت متوالی در طول مسیر نصب می‌شوند. تصویر دفترچه راهنما تقریباً 1 متر فاصله بین دو حلقه را نشان می‌دهد. پس از نصب، هر زمان که تنظیمات سوئیچ DIP تغییر کند، آشکارساز باید بازنشانی شود.

• LED برق (قرمز): برای نشان دادن "روشن بودن برق" روشن می‌شود
• LED تشخیص CH1:
  • روشن ثابت: تشخیص خودرو
  • چشمک زدن آهسته: اتصال کوتاه حلقه یا پیچ‌های ناکافی
  • چشمک زدن سریع: مدار باز حلقه یا پیچ‌های بیش از حد
• LED تشخیص CH2:
  • روشن ثابت: تشخیص خودرو
  • چشمک زدن آهسته: اتصال کوتاه حلقه یا پیچ‌های ناکافی
  • چشمک زدن سریع: مدار باز حلقه یا پیچ‌های بیش از حد

تنظیم حساسیت و فرکانس از طریق تنظیمات سوئیچ DIP 7-way و 10-way تسهیل می‌شود:

• 8 تنظیم حساسیت مختلف از طریق پیکربندی سوئیچ DIP در دسترس است
• سوئیچ‌های DIP 6، 7 و 8 حساسیت CH1 را کنترل می‌کنند (0.8 تا 0.015)
• سوئیچ‌های DIP 3، 4 و 5 حساسیت CH2 را کنترل می‌کنند (0.8 تا 0.015)

سوئیچ 1 (S1) - انتخاب عملکرد حلقه کانال 1:

• DIP 1 و DIP 2: افزایش حساسیت ویژه برای تریلر (هر دو کانال)
• D3، D4، D5 و سوئیچ 2 D1، D2: عملکردهای ویژه (تشخیص جهت حالت 1، 2، 3. حالت عادی 4، 5، 6)
• D6 و D7 و D8 و سوئیچ 2 D3 و D4 و D5: انتخاب حساسیت CH1 و CH2 (هشت سطح)
• D9 و D10 و سوئیچ 2 D6، D7: انتخاب فرکانس (20 کیلوهرتز تا 100 کیلوهرتز)

• اندازه برش کویل باید مستطیلی باشد: طول 1.0 تا 2.0 متر، عرض 0.8 تا 1.2 متر
• تا حد امکان از زوایای راست در گوشه‌ها خودداری کنید
• از سیم‌های فرومغناطیسی برای کویل القایی استفاده کنید، طول کل تا 500 متر
• هنگام نصب، دوشاخه و سوکت محصول را در جهت عمودی نگه دارید

سری آشکارساز حلقه خودرو دو کاناله JUTAI LD200/202، مجهز به عملکرد تشخیص جهت، برای سناریوهای ورودی و خروجی تک کاناله ایده‌آل است هنگامی که با موارد زیر یکپارچه می‌شود:

• کنترلر درب JUTAI (مدل: AC-11)
• مانع دروازه JUTAI (مدل: BR-110)
• خواننده RFID دوربرد JUTAI (مدل: PUHF-9)
• کویل‌های حلقه مقاوم در برابر دمای بالا (مدل: JTHT-11)

آشکارساز حلقه دو کاناله JUTAI LD-200/202 همچنین می‌تواند به عنوان دو آشکارساز حلقه تک کاناله مستقل عمل کند، مناسب برای پارکینگ‌های استاندارد یک ورودی و یک خروجی.

این پیکربندی با کاهش هزینه‌های سخت‌افزار مربوط به استفاده از آشکارسازهای جداگانه برای هر عملکرد، مزایای صرفه‌جویی در هزینه را فراهم می‌کند.

• موانع پارکینگ با کابینت‌های کنترل با برق AC
• کنترل‌کننده‌های پارکینگ با ولتاژ پایین DC/AC
• تشخیص جهت ورودی و خروجی
• مسیرهای دسترسی خودرو با دو حلقه
• سیستم‌های پارکینگ تجاری
• دروازه‌های خودرو مسکونی و صنعتی

ارائه هر دو نسخه منبع تغذیه AC و ولتاژ پایین به توزیع‌کنندگان و یکپارچه‌سازان انعطاف‌پذیری در برندهای مختلف مانع و استانداردهای پروژه را می‌دهد. منطق مشترک کانال دوگانه همچنین استانداردسازی طراحی مسیر را در حالی که مدل برق مناسب برای هر نصب را انتخاب می‌کنید، آسان‌تر می‌کند.
