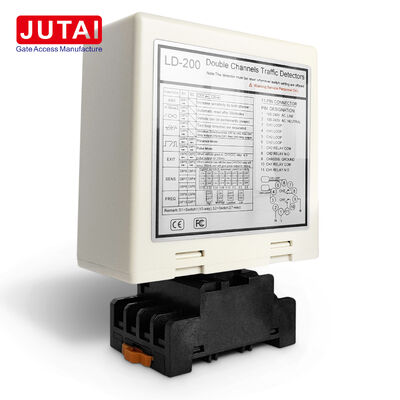

LD-200 دستگاه تشخیص حلقه جهت خودرو با دو کانال مستقل برای کنترل ورودی و خروج پارکینگ

LD-200 به طور خاص برای ورودی ها و خروجی های پارکینگ طراحی شده است که نیاز به تشخیص جهت خودرو دارند. دو کانال حلقه مستقل آن می تواند به ترتیب در خط قرار گیرد،که به آشکارساز امکان مقایسه توالی فعال سازی CH1 و CH2 و تولید پاسخ های رله جهت خاص را می دهد..

یک دنباله CH1 اولین جهت را نشان می دهد، در حالی که یک دنباله CH2 اولین جهت را نشان می دهد. این اطلاعات جهت را می توان به کنترل کننده های پارکینگ سازگار برای ورود / خروج منطق اعلام کرد,پردازش جریان وسیله نقلیه، یا عملیات مانع. آشکارگر با ارائه اطلاعات ضروری حلقه و رله، کنترل کننده های پارکینگ را تکمیل می کند.

تشخیص جهت اختیاری است. هنگامی که پروژه ها نیاز به دو منطقه حضور خودرو جداگانه دارند، کانال ها می توانند به طور مستقل کار کنند.این انعطاف پذیری اجازه می دهد تا نصب کنندگان برای استفاده از یک کانال برای حلقه نزدیک شدن و دوم برای عبور، امنیت یا نقاط شناسایی ثانویه.

شش حالت قابل انتخاب شامل رفتارهای جهت دار اختصاصی، عملیات حضور جداگانه و عملیات پالس است. با پیکربندی ترکیبی مناسب DIP-سوئیچ،منطق خروجی می تواند با الزامات تسلسل ورودی یا خروجی خاص مطابقت داشته باشد..

هر کانال دارای هشت سطح حساسیت (0.015٪ تا 0.8٪) و چهار تنظیم فرکانس در حدود 20-100kHz است.جدایی فرکانس زمانی کمک می کند که حلقه ها در خط های همسایه به اندازه کافی نزدیک باشند تا بر یکدیگر تأثیر بگذارندهمچنین از افزایش حساسیت تریلر، تنظیم مجدد خودکار و عملکرد حضور دائمی پشتیبانی می کند.

• کنترل جهت ورودی پارکینگ
• کنترل جهت خروج پارکینگ
• مسیرهای دو طرفه خودرو
• سایت های تجاری با دسترسی کنترل شده
• سیستم دروازه های مسکونی
• جاده های ورودی و خروج صنعتی

برای تشخیص جهت، دو حلقه را به ترتیب در امتداد مسیر خودرو نصب کنید. کتابچه راهنما توصیه می کند فاصله تقریباً 1 متر بین CH1 و CH2 باشد. هندسه حلقه مناسب،حساسیت مناسب، و انتخاب فرکانس برای توالی پایدار بسیار مهم است.

• لامپ قدرت (قرمز):روشن می شود تا نشان دهد "Power ON"
• لامپ تشخیص CH1:
  • ثابت روشن: شناسایی وسیله نقلیه
  • چشمک زدن آهسته: مدار کوتاه حلقه یا پیچ های ناکافی
  • چشمک زدن سریع: مدار باز حلقه یا پیچیدگی های بیش از حد
• لامپ تشخیص CH2:
  • ثابت روشن: شناسایی وسیله نقلیه
  • چشمک زدن آهسته: مدار کوتاه حلقه یا پیچ های ناکافی
  • چشمک زدن سریع: مدار باز حلقه یا پیچیدگی های بیش از حد

تنظیم حساسیت و فرکانس از طریق تنظیمات سوئیچ های هفت طرفه و ده طرفه تسهیل می شود:

• 8 تنظیمات حساسیت مختلف در دسترس از طریق پیکربندی سوئیچ غوطه ور
• سوئیچ های 6، 7 و 8 حساسیت CH1 را کنترل می کنند (0.8 تا 0.015)
• سوئیچ های 3، 4 و 5 حساسیت CH2 را کنترل می کنند (0.8 تا 0.015)

سوئیچ 1 (S1) - انتخاب تابع حلقه کانال 1:

• DIP 1 و DIP 2: افزایش حساسیت ویژه برای هر دو تریلر (هر دو کانال)
• D3، D4، D5 و سوئیچ 2 D1، D2: توابع ویژه (وضعیت1، 2، 3 تشخیص جهت. حالت 4، 5، 6 حالت عادی)
• D6 و D7 و D8 و سوئیچ 2 D3 و D4 و D5: انتخاب حساسیت CH1 و CH2 (هشت سطح)
• D9 & D10 و Switch2 D6, D7: انتخاب فرکانس (20K تا 100KHz)

• اندازه برش کویل باید مستطیل باشد: طول 1.0 تا 2.0 متر، عرض 0.8 تا 1.2 متر
• تا جایی که ممکن است از زاویه های راست در گوشه ها اجتناب کنید
• استفاده از سیم های آهن مغناطیسی برای کویل القایی، طول کل تا 500 متر
• قرار دادن پلاگین و سوکت محصول در جهت عمودی در طول نصب

سری دو کانال JUTAI LD200/202 ، مجهز به عملکرد تشخیص جهت ، برای سناریوهای ورود و خروج یک کانال ایده آل است ، زمانی که با:

• کنترل کننده ی یک درب (مدل: AC-11)
• مانع دروازه JUTAI (مدل: BR-110)
• خواننده RFID دور برد JUTAI (مدل: PUHF-9)
• اسپری های حلقه ای مقاوم به دمای بالا (نمونه: JTHT-11)

روند ورود:

1. ماشین وارد پارکینگ عمومی می شود و همزمان دو حلقه را فشار می دهد.
2. LD-200/202 خواننده UHF را در ورودی فعال می کند
3. خواننده UHF کارت ID را می خواند و از طریق خروجی ویگاند به کنترل کننده ارسال می کند
4. کنترل کننده اعتبار شناسه را تأیید می کند و سیگنال رله را برای باز کردن مانع دروازه صادر می کند
5. ماشين وارد ميشه، بازو مانع به طور خودکار پایین مياد
6. LD-100/102 عملکرد ایمنی و ضد شکستن را فراهم می کند

روند خروج:

1. خروج خودرو از پارکینگ، عبور از داخل خواننده UHF
2. LD-200/LD-202 خواننده UHF را برای خواندن کارت و ارسال شناسه به کنترل کننده تحریک می کند
3. کنترل کننده اعتبار شناسه را تأیید می کند و سیگنال رله را برای باز کردن مانع دروازه صادر می کند
4. خروجی ماشین، بازوی مانع به طور خودکار پایین می آید
5. LD-100/102 عملکرد ایمنی و ضد شکستن را فراهم می کند

تشخیص جهت:عملکرد تشخیص جهت تضمین می کند که آشکارگر حلقه دو کانال هنگامی که ماشین از یک خواننده UHF دیگر عبور می کند، سیگنال را دوباره فعال نمی کند.ثبت فقط سوابق ورود یا خروج در سیستم.

آشکارگر حلقه دو کانال JUTAI LD-200/202 همچنین می تواند به عنوان دو آشکارگر حلقه یک کانال مستقل کار کند ، مناسب برای پارکینگ های استاندارد یک ورودی و یک ورودی است.این پیکربندی مزایای صرفه جویی در هزینه را با کاهش هزینه های سخت افزاری مرتبط با استفاده از آشکارسازان جداگانه برای هر عملکرد فراهم می کند.
