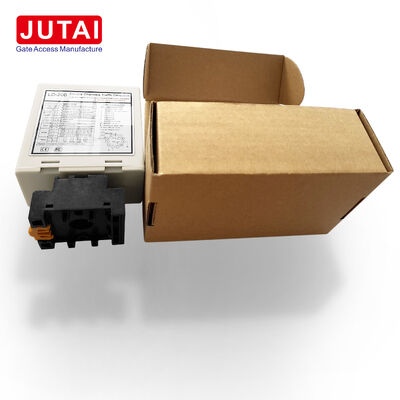

كاشف مركبات مزدوج الحلقة مع 6 أوضاع عمل لبوابات مواقف السيارات والتحكم في حركة المرور والوصول
| محل منبع | چین |
|---|---|
| نام تجاری | JUTAI |
| گواهی | CE |
| شماره مدل | LD-200 |
| مدرک | LD-200.202.pdf |
| مقدار حداقل تعداد سفارش | 1 |
| قیمت | negotiable |
| جزئیات بسته بندی | کارتون |
| زمان تحویل | 5 - 8 روز کاری |
| شرایط پرداخت | T/T، L/C، D/A، D/P، Western Union، Paypal، Alipay |
| قابلیت ارائه | 1000 قطعه در ماه |
جزئیات محصول
| مدل | LD-200 / LD-202 | ورودی های حلقه | حلقه CH1 + حلقه CH2 |
|---|---|---|---|
| محدوده فرکانس | 20-100 کیلوهرتز | سطوح فرکانس | بالا / متوسط - زیاد / متوسط - کم / کم |
| زمان تنظیم مجدد خودکار | 10 دقیقه در حالت عادی | منبع تغذیه LD-200 | 100-240VAC |
| کانال های تشخیص | 2 کانال | منبع تغذیه LD-202 | 12-24VAC/DC |
| محدوده حساسیت | 0.015٪ تا 0.8٪ | حالت های کار | 6 حالت قابل انتخاب |
| سطح حساسیت | 8 سطح در هر کانال | تشخیص جهت | پشتیبانی می شود |
| برجسته کردن | آشکارساز دو حلقه,آشکارساز دروازه مانع پارکینگ,آشکارساز حلقه کنترل دسترسی |
||
توضیحات محصول
آشکارساز خودروی دو حلقه با ۶ حالت کاری
راه حل حرفه ای کنترل ترافیک و دسترسی گیت پارکینگ
مفهوم محصول
این آشکارساز با انعطاف پذیری پیکربندی طراحی شده است. دو کانال حلقه با شش حالت کاری قابل انتخاب ترکیب شده اند تا بتوان از همان سخت افزار برای استراتژی های مختلف پارکینگ، کنترل دسترسی و مدیریت ترافیک استفاده کرد. نصاب رفتار مورد نیاز را با سوئیچ های DIP انتخاب می کند به جای تعویض آشکارساز هنگام تغییر منطق خط.
CH1 و CH2 می توانند به عنوان یک جفت حسگر جهت یا به طور جداگانه به عنوان کانال های حضور مستقل کار کنند. حالت های دیگر رفتار پالس مرتبط با ورود یا خروج خودرو را فراهم می کنند. این ساختار چند حالته برای یکپارچه سازانی که پروژه هایی با الزامات ورودی، خروجی و کنترل عبور متنوع را مدیریت می کنند، مفید است.
مروری بر شش حالت
حالت ۱: منطق پالس مرتبط با جهت بر اساس توالی CH1/CH2
حالت ۲: منطق حضور مرتبط با جهت با الگوی زمان بندی رله متفاوت
حالت ۳: رفتار حضور جهت دار جایگزین برای نیاز به توالی دیگر
حالت ۴: CH1 و CH2 به عنوان خروجی های حضور جداگانه عمل می کنند
حالت ۵: خروجی پالس هنگام ورود خودرو به CH1 یا CH2
حالت ۶: خروجی پالس پس از خروج خودرو از CH1 یا CH2
تنظیم حساسیت و فرکانس
هر دو کانال تشخیص دارای هشت تنظیم حساسیت از ۰.۰۱۵٪ تا ۰.۸٪ هستند. فرکانس در چهار مرحله قابل انتخاب است - بالا، متوسط بالا، متوسط پایین و پایین - در حدود ۲۰-۱۰۰ کیلوهرتز. این امر دو ابزار مستقل را برای بهینه سازی تشخیص و کنترل تداخل در محیط های چند حلقه ای در اختیار نصاب قرار می دهد.
مدیریت حضور خودرو
آشکارساز را می توان برای حضور دائمی پیکربندی کرد، که در آن خودرو تا زمانی که حلقه را ترک کند یا آشکارساز به صورت دستی بازنشانی شود، شناسایی می شود. در حالت عادی، بازنشانی خودکار پس از حدود ۱۰ دقیقه حضور مداوم انجام می شود. یک تابع افزایش حساسیت ویژه نیز برای کاربردهای تریلر ارائه شده است.
مزایای کلیدی
- یک محصول رفتارهای مختلف کنترل خط را پوشش می دهد
- دو ورودی حلقه نیاز به ماژول های تک کاناله جداگانه را کاهش می دهد
- منطق جهت از کاربردهای ورودی و خروجی پشتیبانی می کند
- خروجی های حضور و پالس از ورودی های مختلف کنترلر پشتیبانی می کنند
- حساسیت و فرکانس را می توان در طول راه اندازی تنظیم کرد
- وضعیت LED به ساده سازی عیب یابی کمک می کند
مشخصات پیکربندی
| پارامتر | مشخصات |
|---|---|
| محصول | آشکارساز خودروی دو حلقه |
| کانال های حلقه | CH1 / CH2 |
| حالت های کاری | ۶ قابل انتخاب |
| حساسیت | ۸ سطح در هر کانال |
| محدوده حساسیت | ۰.۰۱۵٪ بالاترین تا ۰.۸٪ پایین ترین |
| محدوده فرکانس | ۲۰-۱۰۰ کیلوهرتز |
| انتخاب فرکانس | بالا / متوسط بالا / متوسط پایین / پایین |
| عملکرد جهت | پشتیبانی شده |
| عملکرد حضور جداگانه | پشتیبانی شده |
| منطق پالس ورود/خروج | پشتیبانی شده توسط حالت های قابل انتخاب |
| بازنشانی خودکار | تقریباً ۱۰ دقیقه |
| حضور دائمی | پشتیبانی شده |
| افزایش حساسیت تریلر | پشتیبانی شده |
| نشانگر وضعیت | LED های برق / CH1 / CH2 |
| منبع تغذیه LD-200 | ۱۰۰-۲۴۰ ولت AC |
| منبع تغذیه LD-202 | ۱۲-۲۴ ولت AC/DC |
کاربردها
- گیت های پارکینگ
- خطوط کنترل دسترسی خودرو
- توالی ورود و خروج
- مدیریت پارکینگ تجاری
- گیت های خودروی صنعتی
- نقاط تشخیص کنترل ترافیک
ملاحظات نصب
محیط حلقه تعداد دورهای توصیه شده را تعیین می کند. به عنوان مثال، دفترچه راهنما شش دور برای محیط حلقه ۳-۴ متر و دو دور برای حلقه های بالای ۲۰ متر را مشخص می کند. برای طرح های جهت دار دو حلقه ای، دفترچه راهنما CH1 و CH2 را به عنوان حلقه های جاده ای جداگانه که به صورت متوالی در طول خط قرار گرفته اند، نشان می دهد.
نشانگرها و سوئیچ ها
- LED برق (قرمز): برای نشان دادن "روشن بودن" روشن می شود
- LED تشخیص CH1:
- روشن ثابت: تشخیص خودرو
- چشمک زن آهسته: اتصال کوتاه حلقه یا پیچ های ناکافی
- چشمک زن سریع: مدار باز حلقه یا پیچ های بیش از حد
- LED تشخیص CH2:
- روشن ثابت: تشخیص خودرو
- چشمک زن آهسته: اتصال کوتاه حلقه یا پیچ های ناکافی
- چشمک زن سریع: مدار باز حلقه یا پیچ های بیش از حد
انتخاب حساسیت
تنظیم حساسیت و فرکانس از طریق تنظیمات سوئیچ DIP ۷-way و ۱۰-way تسهیل می شود:
- ۸ تنظیم حساسیت مختلف از طریق پیکربندی سوئیچ DIP موجود است
- سوئیچ های DIP ۶، ۷ و ۸ حساسیت CH1 را کنترل می کنند (۰.۸ تا ۰.۰۱۵)
- سوئیچ های DIP ۳، ۴ و ۵ حساسیت CH2 را کنترل می کنند (۰.۸ تا ۰.۰۱۵)
پیکربندی سوئیچ
سوئیچ ۱ (S1) - انتخاب عملکرد حلقه کانال ۱:
- DIP ۱ و DIP ۲: افزایش حساسیت ویژه برای هر دو تریلر (هر دو کانال)
- D3، D4، D5 و سوئیچ ۲ D1، D2: عملکردهای ویژه (تشخیص جهت حالت ۱، ۲، ۳. حالت عادی ۴، ۵، ۶)
- D6 و D7 و D8 و سوئیچ ۲ D3 و D4 و D5: انتخاب حساسیت CH1 و CH2 (هشت سطح)
- D9 و D10 و سوئیچ ۲ D6، D7: انتخاب فرکانس (۲۰ کیلوهرتز تا ۱۰۰ کیلوهرتز)
نکته دکمه بازنشانی: LD-200 باید هر بار که تغییری در تنظیمات سوئیچ های DIP ایجاد می شود، بازنشانی شود.
دستورالعمل های نصب
- اندازه برش کویل باید مستطیلی باشد: طول ۱.۰ تا ۲.۰ متر، عرض ۰.۸ تا ۱.۲ متر
- تا حد امکان از زوایای راست در گوشه ها خودداری کنید
- از سیم های فرومغناطیسی برای کویل القایی استفاده کنید، طول کل تا ۵۰۰ متر
- هنگام نصب، پلاگین و سوکت محصول را در جهت عمودی نگه دارید
یکپارچه سازی سیستم
سری آشکارساز حلقه خودروی دو کاناله JUTAI LD200/202، مجهز به عملکرد تشخیص جهت، برای سناریوهای ورودی و خروجی تک کاناله هنگام ادغام با موارد زیر ایده آل است:
- کنترلر درب JUTAI (مدل: AC-11)
- گیت پارکینگ JUTAI (مدل: BR-110)
- خواننده RFID دوربرد JUTAI (مدل: PUHF-9)
- کویل های حلقه مقاوم در برابر دمای بالا (مدل: JTHT-11)
اصل کار
فرآیند ورود
- خودرو وارد جامعه/پارکینگ می شود و همزمان دو کویل حلقه را فشار می دهد
- LD-200/202 خواننده UHF را در ورودی فعال می کند
- خواننده UHF شناسه کارت را می خواند و از طریق خروجی Wiegand به کنترلر ارسال می کند
- کنترلر اعتبار شناسه را تأیید می کند و سیگنال رله را برای باز کردن گیت پارکینگ خروجی می دهد
- خودرو وارد می شود، بازوی گیت به طور خودکار پایین می آید
- LD-100/102 عملکرد ایمنی و ضد کوبش را فراهم می کند
فرآیند خروج
- خودرو از جامعه/پارکینگ خارج می شود و از خواننده UHF داخلی عبور می کند
- LD-200/LD-202 خواننده UHF را برای خواندن کارت و ارسال شناسه به کنترلر فعال می کند
- کنترلر اعتبار شناسه را تأیید می کند و سیگنال رله را برای باز کردن گیت پارکینگ خروجی می دهد
- خودرو خارج می شود، بازوی گیت به طور خودکار پایین می آید
- LD-100/102 عملکرد ایمنی و ضد کوبش را فراهم می کند
تشخیص جهت
عملکرد تشخیص جهت تضمین می کند که آشکارساز حلقه دو کاناله هنگام عبور خودرو از خواننده UHF دیگر سیگنال را دوباره فعال نمی کند و فقط سوابق ورود یا خروج را در سیستم ثبت می کند.
حالت عملیات مستقل
آشکارساز حلقه دو کاناله JUTAI LD-200/202 همچنین می تواند به عنوان دو آشکارساز حلقه تک کاناله مستقل عمل کند که برای پارکینگ های استاندارد یک ورودی و یک خروجی مناسب است.
این پیکربندی با کاهش هزینه های سخت افزار مرتبط با استفاده از آشکارسازهای جداگانه برای هر عملکرد، مزایای صرفه جویی در هزینه را فراهم می کند.
