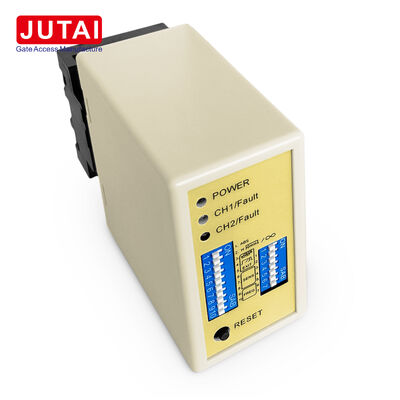

کاشف خودروی القایی دو کاناله برای سیستم‌های کنترل دسترسی و گیت‌های مانع ورودی و خروجی پارکینگ

این آشکارساز وسیله نقلیه القایی برای ورودی ها و خروجی های کنترل شده وسایل نقلیه طراحی شده است که در آن دو حلقه جاده ای حرکت اتومبیل ها، ون ها، کامیون ها و سایر وسایل نقلیه را مدیریت می کنند. این واحد CH1 و CH2 را در یک پلت فرم دو کاناله نظارت می کند و فعالیت حلقه را به سیگنال های رله برای گیت های مانع متصل یا کنترل کننده های دسترسی تبدیل می کند.

در ورودی های پارکینگ، حلقه اول وسایل نقلیه در حال نزدیک شدن را تشخیص می دهد در حالی که حلقه دوم عبور را تأیید می کند. در لاین های خروجی، همین مفهوم از منطق جهت خروج پشتیبانی می کند. هنگامی که حلقه ها به ترتیب نصب می شوند، آشکارساز جهت حرکت وسیله نقلیه را از CH1 به CH2 یا CH2 به CH1 تعیین می کند.

با خروجی های مبتنی بر رله، آشکارساز با کنترل کننده های مانع سازگار، پنل های کنترل پارکینگ و سیستم های دسترسی وسیله نقلیه که ورودی های خشک یا رله ای را می پذیرند، ادغام می شود. کنترل کننده متصل اقدامات خاصی مانند باز کردن، نگه داشتن، شمارش یا تأیید عبور را تعیین می کند.

آشکارساز شش حالت قابل انتخاب را از طریق پیکربندی سوئیچ DIP ارائه می دهد:

• خروجی پالس مربوط به جهت
• خروجی حضور مربوط به جهت
• عملیات حضور جداگانه CH1 و CH2
• خروجی پالس هنگام ورود وسیله نقلیه به حلقه
• خروجی پالس پس از خروج وسیله نقلیه از حلقه

این انعطاف پذیری به یکپارچه سازان سیستم اجازه می دهد تا از یک آشکارساز واحد در طرح های مختلف لاین، از مناطق حضور ساده تا برنامه های حساس به جهت استفاده کنند.

هر کانال حلقه دارای هشت گزینه حساسیت (0.015% تا 0.8%) و چهار انتخاب فرکانس در حدود 20-100 کیلوهرتز است. این تنظیمات به نصاب ها اجازه می دهد تا عملکرد سیستم را برای طرح های حلقه خاص بهینه کنند و تداخل از حلقه های مجاور را کاهش دهند.

• دو کانال حلقه القایی در یک آشکارساز
• تشخیص جهت از توالی حلقه
• گزینه های خروجی حضور و پالس
• قابلیت عملیات مستقل کانال
• هشت تنظیم حساسیت برای CH1 و CH2
• چهار انتخاب فرکانس
• حالت های بازنشانی خودکار و حضور دائمی
• بهبود حساسیت تریلر
• تشخیص عیب با کمک LED

• کنترل ورودی پارکینگ
• کنترل خروجی پارکینگ
• لاین های گیت مسکونی
• دسترسی وسایل نقلیه تجاری
• ورودی های سایت صنعتی
• منطق جهت ترافیک دو حلقه ای

نصب صحیح حلقه برای تشخیص القایی قابل اعتماد ضروری است. این دفترچه راهنما توصیه هایی برای تعداد دور حلقه بر اساس محیط حلقه ارائه می دهد و جهت عمودی را برای نصب دوشاخه و سوکت آشکارساز مشخص می کند.

• LED برق (قرمز): برای نشان دادن "روشن بودن" روشن می شود
• LED تشخیص CH1:
  • روشن ثابت: تشخیص وسیله نقلیه
  • چشمک زدن آهسته: اتصال کوتاه حلقه یا پیچ های ناکافی
  • چشمک زدن سریع: مدار باز حلقه یا پیچ های بیش از حد
• LED تشخیص CH2:
  • روشن ثابت: تشخیص وسیله نقلیه
  • چشمک زدن آهسته: اتصال کوتاه حلقه یا پیچ های ناکافی
  • چشمک زدن سریع: مدار باز حلقه یا پیچ های بیش از حد

تنظیم حساسیت و فرکانس از طریق تنظیمات سوئیچ DIP 7 جهته و 10 جهته تسهیل می شود:

• 8 تنظیم حساسیت مختلف از طریق پیکربندی سوئیچ DIP در دسترس است
• سوئیچ های DIP 6، 7 و 8 حساسیت CH1 را کنترل می کنند (0.8 تا 0.015)
• سوئیچ های DIP 3، 4 و 5 حساسیت CH2 را کنترل می کنند (0.8 تا 0.015)

سوئیچ 1 (S1) - انتخاب عملکرد حلقه کانال 1:

• DIP 1 و DIP 2: افزایش حساسیت ویژه برای تریلر (هر دو کانال)
• D3، D4، D5 و سوئیچ 2 D1، D2: عملکردهای ویژه (حالت 1، 2، 3 تشخیص جهت. حالت 4، 5، 6 حالت عادی)
• D6 و D7 و D8 و سوئیچ 2 D3 و D4 و D5: انتخاب حساسیت CH1 و CH2 (هشت سطح)
• D9 و D10 و سوئیچ 2 D6، D7: انتخاب فرکانس (20 کیلوهرتز تا 100 کیلوهرتز)

• اندازه برش کویل باید مستطیل باشد: طول 1.0 تا 2.0 متر، عرض 0.8 تا 1.2 متر
• تا حد امکان از زوایای راست در گوشه ها خودداری کنید
• از سیم های فرومغناطیسی برای کویل القایی استفاده کنید، طول کل تا 500 متر
• هنگام نصب، دوشاخه و سوکت محصول را در جهت عمودی نگه دارید

سری آشکارساز حلقه وسیله نقلیه دو کاناله JUTAI LD200/202، مجهز به عملکرد تشخیص جهت، برای سناریوهای ورودی و خروجی تک کاناله هنگام ادغام با موارد زیر ایده آل است:

• کنترل کننده یک درب JUTAI (مدل: AC-11)
• گیت مانع JUTAI (مدل: BR-110)
• خواننده RFID دوربرد JUTAI (مدل: PUHF-9)
• کویل های حلقه مقاوم در برابر دمای بالا (مدل: JTHT-11)

عملکرد تشخیص جهت تضمین می کند که آشکارساز حلقه دو کاناله هنگام عبور ماشین از خواننده UHF دیگر سیگنال را دوباره فعال نمی کند و فقط رکوردهای ورود یا خروج را در سیستم ثبت می کند.

آشکارساز حلقه دو کاناله JUTAI LD-200/202 همچنین می تواند به عنوان دو آشکارساز حلقه تک کاناله مستقل عمل کند، مناسب برای پارکینگ های استاندارد یک ورودی و یک خروجی. این پیکربندی با کاهش هزینه های سخت افزار مربوط به استفاده از آشکارسازهای جداگانه برای هر عملکرد، مزایای صرفه جویی در هزینه را فراهم می کند.
