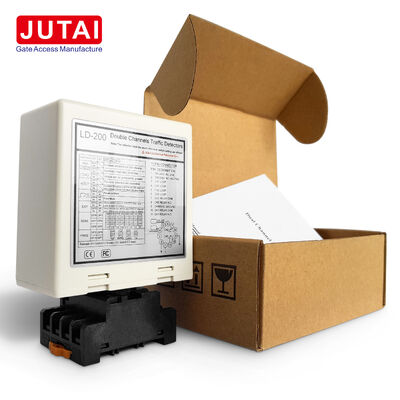

LD-200 دو کانال دتکتور حلقه ای برای تشخیص مسیر و حضور وسایل نقلیه در دروازه های مانع پارک

دستگاه JUTAI LD-200 / LD-202دستگاه تشخیص حلقه ی دو کانالطراحی شده برای دروازه های مانع پارکینگ، کنترل ورودی و خروج خودرو، سیستم های کنترل دسترسی و برنامه های مدیریت ترافیک.

برخلاف یک آشکارساز تک کانال، طراحی دو کانال می تواند متصلدو حلقه ای استندوکتیو مستقل، CH1 و CH2، اجازه می دهد تا یک آشکارساز برای نظارت بر دو منطقه شناسایی خودرو.تشخیص جهت خودرو، باعث می شود که آشکارگر به ویژه برای ورودی پارکینگ، خروجی و خطوط دو طرفه خودرو مناسب باشد.

آشکارگر خروجی های قابل تنظیم حضور و رله پالس را فراهم می کند، هشت سطح حساسیت برای هر کانال،چهار سطح فرکانس عملیاتی قابل انتخاب و شش حالت عملیاتی برای نیازهای مختلف پارکینگ و کنترل ترافیک.

آشکارگر شش حالت عملیاتی را برای نیازهای کنترل مختلف فراهم می کند:

این ساختار حالت انعطاف پذیر اجازه می دهد که همان آشکارگر برای تشخیص دو حلقه ساده و برنامه های پیشرفته تر جهت گیری خودرو استفاده شود.

هر کانال8 سطح حساسیت قابل انتخاب:

این اجازه می دهد تا نصب کننده CH1 و CH2 را با توجه به:

• اندازه حلقه
• نوع خودرو
• شرایط نصب
• حساسیت تشخیصی مورد نیاز

این راهنما همچنین یک عملکرد خاص افزایش حساسیت را برای کاربردهایی مانند تریلرها فراهم می کند، که در آن تشخیص حضور پایدار مهم است.

فرکانس کار را می توان از حدوداز 20kHz تا 100kHzبا استفاده از چهار سطح فرکانس قابل انتخاب:

• بالا
• متوسط تا بالا
• متوسط-کم
• کم

تنظیم فرکانس هنگامی که حلقه های متعدد در نزدیکی یکدیگر نصب می شوند مفید است زیرا تنظیمات فرکانس مختلف می تواند به کاهش تداخل بین حلقه های تشخیص مجاور کمک کند.

اين دتکتور از دو نوع رفتار موجوديت ماشين پشتیبانی ميکنه:

راهنما توصیه می کند که چرخش حلقه را با توجه به محدوده کل حلقه تنظیم کنید:

برای یک دستگاه تشخیص جهت دو حلقه ای معمولی، کتابچه راهنما CH1 و CH2 را به عنوان دو حلقه جداگانه در امتداد مسیر حرکت خودرو نشان می دهد، با تقریباًفاصله 1 متر بین دو حلقه تشخیص.

در مقایسه با یک آشکارساز یک کانال، LD-200 / LD-202 چندین مزیت مهم را ارائه می دهد:

• يک دتکتور از دو حلقه ي محرک پشتیبانی ميکنه
• از تشخیص جهت خودرو پشتیبانی می کند
• CH1 و CH2 همچنین می توانند به طور مستقل کار کنند
• 8 سطح حساسیت برای هر کانال
• 6 حالت کار قابل تنظیم
• گزینه های خروجی حضور و پالس
• تنظیم فرکانس 20-100kHz
• حالت بازنشستگی خودکار و حالت حضور دائمی
• مناسب برای کنترل ورودی و خروج خودرو

برای یکپارچه سازی سیستم پارکینگ این باعث می شود که آشکارگر دو کانال به ویژه مفید باشددو حلقه، تشخیص جهت خودرو یا منطق انعطاف پذیر کنترل موانعمورد نیاز هستند.

• لامپ قدرت (قرمز):روشن می شود تا نشان دهد "Power ON"
• لامپ تشخیص CH1:
  • ثابت روشن: شناسایی وسیله نقلیه
  • چشمک زدن آهسته: مدار کوتاه حلقه یا پیچ های ناکافی
  • چشمک زدن سریع: مدار باز حلقه یا پیچیدگی های بیش از حد
• لامپ تشخیص CH2:
  • ثابت روشن: شناسایی وسیله نقلیه
  • چشمک زدن آهسته: مدار کوتاه حلقه یا پیچ های ناکافی
  • چشمک زدن سریع: مدار باز حلقه یا پیچیدگی های بیش از حد

تنظیم حساسیت و فرکانس از طریق تنظیمات سوئیچ های هفت طرفه و ده طرفه تسهیل می شود:

• 8 تنظیمات حساسیت مختلف در دسترس از طریق پیکربندی سوئیچ غوطه ور
• سوئیچ های 6، 7 و 8 حساسیت CH1 را کنترل می کنند (0.8 تا 0.015)
• سوئیچ های 3، 4 و 5 حساسیت CH2 را کنترل می کنند (0.8 تا 0.015)

سوئیچ 1 (S1) - انتخاب تابع حلقه کانال 1:

• DIP 1 و DIP 2: افزایش حساسیت ویژه برای هر دو تریلر (هر دو کانال)
• D3، D4، D5 و سوئیچ 2 D1، D2: توابع ویژه (وضعیت1، 2، 3 تشخیص جهت. حالت 4، 5، 6 حالت عادی)
• D6 و D7 و D8 و سوئیچ 2 D3 و D4 و D5: انتخاب حساسیت CH1 و CH2 (هشت سطح)
• D9 & D10 و Switch2 D6, D7: انتخاب فرکانس (20K تا 100KHz)

• اندازه برش کویل باید مستطیل باشد: طول 1.0 تا 2.0 متر، عرض 0.8 تا 1.2 متر
• تا جایی که ممکن است از زاویه های راست در گوشه ها اجتناب کنید
• استفاده از سیم های آهن مغناطیسی برای کویل القایی، طول کل تا 500 متر
• قرار دادن پلاگین و سوکت محصول در جهت عمودی در طول نصب

سری دو کانال JUTAI LD200/202 ، مجهز به عملکرد تشخیص جهت ، برای سناریوهای ورود و خروج یک کانال ایده آل است ، زمانی که با:

• کنترل کننده ی یک درب (مدل: AC-11)
• مانع دروازه JUTAI (مدل: BR-110)
• خواننده RFID دور برد JUTAI (مدل: PUHF-9)
• اسپری های حلقه ای مقاوم به دمای بالا (نمونه: JTHT-11)

آشکارگر حلقه دو کانال JUTAI LD-200/202 همچنین می تواند به عنوان دو آشکارگر حلقه یک کانال مستقل کار کند ، مناسب برای پارکینگ های استاندارد یک ورودی و یک ورودی است.

این پیکربندی مزایای صرفه جویی در هزینه را با کاهش هزینه های سخت افزاری مرتبط با استفاده از آشکارسازان جداگانه برای هر عملکرد فراهم می کند.
