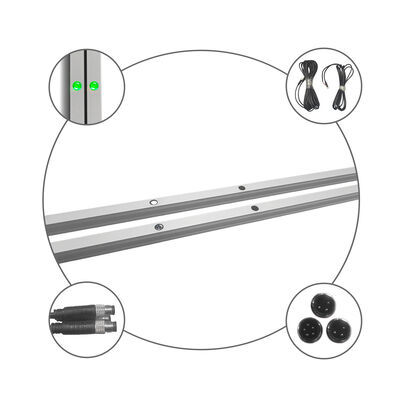

پرده نوری ایمنی درب صنعتی CG15-8L12 با برد تشخیص 12 متر، شبکه مادون قرمز 8 پرتو و حفاظت IP67

JUTAI CG15-8L12 یک پرده نوری ایمنی فوتوالکتریک کامپکت برای پورتال انبار است که برای درب های صنعتی سریع، درب های گاراژ، درب های سردخانه، درب های سکشنال، کرکره های غلتکی و درب های بارانداز طراحی شده است.

این دستگاه از یک سیستم تشخیص مادون قرمز 8 پرتو همراه با فناوری تشخیص متقاطع برای ایجاد یک شبکه حفاظتی گسترده تر در سراسر دهانه درب استفاده می کند. هنگامی که یک وسیله نقلیه، لیفتراک، عابر پیاده یا مانع دیگری شبکه مادون قرمز را قطع می کند، گیرنده بلافاصله وضعیت خروجی رله را تغییر داده و سیگنال ایمنی را به کنترل کننده درب ارسال می کند.

CG15-8L12 به ویژه برای پروژه هایی که نیاز به سنسور ایمنی کامپکت به سبک Grid Mini دارند، مناسب است. این دستگاه راه حلی جایگزین برای تولیدکنندگان پورتال انبار و یکپارچه سازان سیستم که به دنبال سنسور محافظ درب با پروفیل باریک، برد بلند و مقاوم در برابر آب و هوا هستند، ارائه می دهد.

برخلاف یک سیستم فتوسل ساده با پرتو موازی، CG15-8L12 پرتوهای مادون قرمز افقی و متقاطع را ترکیب می کند تا یک شبکه تشخیص حفاظتی متراکم تر ایجاد کند.

این طراحی به کاهش نواحی کور بین نقاط نوری مجزا کمک کرده و تشخیص انسداد را در سراسر دهانه پورتال انبار بهبود می بخشد.

فرستنده و گیرنده از حداکثر فاصله تشخیص تا 12 متر پشتیبانی می کنند و سنسور را برای پورتال های انبار عریض، ورودی های انبار و دهانه های بزرگ بارانداز مناسب می سازد.

محفظه آلومینیومی باریک را می توان در داخل ریل درب یا در خارج از قاب درب نصب کرد. ساختار کامپکت آن برای کاربردهایی که فضای نصب محدود است، مناسب است.

سنسور دو حالت عملیاتی را پشتیبانی می کند:

حالت عادی: هر پرتو مادون قرمز قطع شده بلافاصله خروجی ایمنی را تغییر می دهد.

حالت پنهان سازی: انسدادهای ثابت ناشی از ریل درب یا ساختار درب را می توان در حین تنظیم پنهان کرد و به ناحیه تشخیص باقی مانده اجازه داد تا به طور عادی به کار خود ادامه دهد.

این عملکرد به ویژه زمانی مفید است که پرده نوری در داخل ریل راهنمای پورتال انبار نصب می شود.

محفظه با درجه حفاظت IP67 به محافظت از اجزای نوری و الکترونیکی داخلی در برابر گرد و غبار، رطوبت و تماس با آب کمک می کند.

این دستگاه برای پورتال های انبار، انبارهای مرطوب، ورودی های سردخانه و کاربردهای دسترسی در فضای باز مناسب است.

پروفیل باریک آلیاژ آلومینیوم استحکام مکانیکی، مقاومت در برابر خوردگی و پایداری طولانی مدت را در محیط های صنعتی چالش برانگیز فراهم می کند.

گیرنده کنتاکت های رله NO، NC و COM را ارائه می دهد که امکان اتصال آسان با موارد زیر را فراهم می کند:

• کنترل کننده های درب صنعتی سریع
• کنترل کننده های درب گاراژ
• کنترل کننده های کرکره غلتکی
• سیستم های PLC
• تجهیزات کنترل دسترسی
• مدارهای رله ایمنی

پرده نوری ایمنی فوتوالکتریک شامل یک فرستنده مادون قرمز و یک گیرنده است که در طرفین مقابل دهانه درب نصب می شوند.

فرستنده چندین پرتو مادون قرمز را به سمت گیرنده ساطع می کند. فناوری تشخیص متقاطع مسیرهای تشخیص مورب اضافی بین نقاط نوری ایجاد می کند و یک منطقه حفاظتی به سبک شبکه تشکیل می دهد.

هنگامی که تمام پرتوها به درستی دریافت می شوند، رله در وضعیت عملیاتی عادی خود باقی می ماند.

هنگامی که یک لیفتراک، وسیله نقلیه، عابر پیاده یا شیء شبکه تشخیص را قطع می کند، گیرنده خروجی رله را تغییر داده و سیگنالی را به کنترل کننده پورتال انبار ارسال می کند. سپس کنترل کننده می تواند درب را متوقف کند، دوباره باز کند یا از بسته شدن آن جلوگیری کند، بسته به منطق درب برنامه ریزی شده.

در حالت عادی، قطع هر پرتو مادون قرمز فعال یک سیگنال خروجی تولید می کند.

این حالت برای نصب قاب درب خارجی و کاربردهایی که در آن ناحیه حسگر کامل باید فعال بماند، توصیه می شود.

کاربردهای معمول عبارتند از:

• درب های PVC با سرعت بالا
• درب های گاراژ
• درب های سکشنال بالاسری
• درب های کرکره غلتکی
• ورودی های انبار
• درب های بارانداز

حالت پنهان سازی برای موارد زیر طراحی شده است: هنگامی که پرده نوری در داخل ریل راهنمای درب نصب می شود، وضعیتی که بدنه درب پایین می آید و پرتوهای مادون قرمز را از بالا به پایین مسدود می کند، به عنوان حالت عادی در نظر گرفته می شود و رله را فعال نمی کند؛ هنگامی که یک شیء تابش مادون قرمز را غیر از آنچه توسط درب مسدود شده است، مسدود می کند، عملکرد ایمنی ضد له شدگی برای باز کردن درب فعال می شود.

لیفتراک ها، وسایل نقلیه، عابران پیاده و کالاها را قبل یا حین بسته شدن درب تشخیص می دهد و به کنترل کننده درب کمک می کند تا درب را متوقف یا دوباره باز کند.

تشخیص ایمنی اضافی دهانه را برای سیستم های درب گاراژ مسکونی، تجاری و زیرزمینی فراهم می کند.

محفظه آلومینیومی IP67 برای محیط های مرطوب، سرد و مستعد تراکم که معمولاً در اطراف انبارهای یخچال دار یافت می شوند، مناسب است.

یک شبکه تشخیص مادون قرمز حفاظتی را در اطراف مناطق بارگیری لجستیک و ورودی های بارانداز انبار فراهم می کند.

می توان آن را در امتداد قاب درب یا ریل راهنما نصب کرد تا ناحیه بسته شدن درب های سکشنال بالاسری را نظارت کند.

تشخیص انسداد را برای سیستم های درب کرکره غلتکی صنعتی و تجاری فراهم می کند.

• سنسور پورتال انبار کامپکت به سبک Grid Mini
• شبکه مادون قرمز تشخیص متقاطع 8 پرتو
• تشخیص برد بلند تا 12 متر
• پروفیل آلومینیومی باریک 1500 میلی متر
• حالت های عملیاتی عادی و پنهان سازی
• مناسب برای نصب ریل داخلی یا قاب خارجی
• ساختار ضد گرد و غبار و ضد آب IP67
• خروجی رله NO، NC و COM
• پاسخ تشخیص سریع 30 میلی ثانیه
• مناسب برای تشخیص وسایل نقلیه، لیفتراک و عابران پیاده
• ادغام آسان با کنترل کننده های پورتال انبار
• سفارشی سازی OEM و ODM موجود است

CG15-8L12 برای پروژه های پورتال انبار طراحی شده است که معمولاً از سنسورهای پرده نوری ایمنی فوتوالکتریک به سبک شبکه کامپکت یا مینی استفاده می کنند.

پروفیل باریک، تشخیص پرتو تشخیص متقاطع، عملکرد پنهان سازی و خروجی رله آن را برای پروژه های جایگزینی، تولید درب جدید و سیستم های ایمنی پورتال انبار سفارشی مناسب می سازد.

سازگاری با کنترل کننده موجود، تعریف کابل، منطق خروجی و ابعاد نصب باید قبل از جایگزینی برند یا مدل دیگر تأیید شود.

فرستنده و گیرنده را به صورت عمودی در طرفین مقابل دهانه درب نصب کنید.

اطمینان حاصل کنید که:

• هر دو پروفیل در ارتفاع یکسان نصب شده اند.
• سطوح نوری رو به یکدیگر باشند.
• پروفیل ها موازی و پیچ خورده نباشند.
• سطح نصب سفت و مقاوم در برابر لرزش باشد.
• کابل های برق و سیگنال از کابل های موتور و اینورتر جدا باشند.
• منطق خروجی رله قبل از اتصال به کنترل کننده درب تأیید شود.
• حالت پنهان سازی فقط پس از تراز شدن صحیح سنسور پیکربندی می شود.
• ناحیه تشخیص کامل قبل از قرار دادن درب در سرویس آزمایش شود.

• 1 × فرستنده مادون قرمز
• 1 × گیرنده مادون قرمز
• کابل های اتصال
• لوازم جانبی نصب
• دستورالعمل نصب
