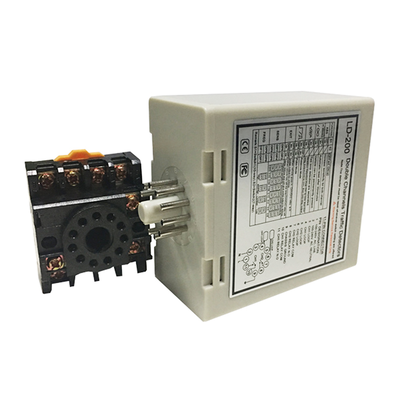

دو کانال وسیله نقلیه حلقه آشکارگر 20-2000uh با 110-240VAC برای درب های مانع پارکینگ
| محل منبع | چین |
|---|---|
| نام تجاری | JUTAI |
| گواهی | CE |
| شماره مدل | LD-200 |
| مدرک | LD-200.202.pdf |
| مقدار حداقل تعداد سفارش | 1 |
| قیمت | negotiable |
| جزئیات بسته بندی | کارتون |
| زمان تحویل | 5 - 8 روز کاری |
| شرایط پرداخت | T/T، L/C، D/A، D/P، Western Union، Paypal، MoneyGram، Alipay |
| قابلیت ارائه | 1000 قطعه در ماه |
جزئیات محصول
| برق مورد نیاز | 110-240 VAC (48 تا 63 هرتز) | محدوده خودگردان | 20-2000 ساعت |
|---|---|---|---|
| حساسیت | 16 راه قابل انتخاب/ بالاترین 0.010%Dl/L/کمترین 2.56% | عمل | -40 ~ +70 درجه سانتیگراد |
| زمان پاسخگویی | روشن شدن 10-90ms/ خاموش شدن 10-90ms | مشخصات | 13.6*8.6*5.2 |
| برجسته کردن | آشکارساز حلقه 20-2000uh,آشکارساز حلقه دو کانال خودرو,آشکارساز حلقه القایی 110-240VAC |
||
توضیحات محصول
LD-200 Loop Detector برای اتومبیل ها کامیون ها موتورسیکلت ها دروازه های مانع و کاربردهای درب صنعتی
خلاصه ی محصول
دستگاه شناسایی حلقه دو لوله برای شناسایی شمارش خودرو و مدیریت پارکینگ. سیستم پیشرفته شناسایی خودرو برای مدیریت پارکینگ و برنامه های کنترل دسترسی.
مزیت های اصلی
- محدوده سنجش گسترده و حساسيت بالا:تشخیص دقیق وسایل نقلیه مختلف با طیف وسیعی از سنجش از 15 تا 2000μH
- تابع بازنشستن اتوماتیک:ثبات سیستم را با تنظیم مجدد خودکار در صورت خرابی افزایش می دهد
- تشخیص جهت:فعال سازی دقیق بر اساس جهت حرکت خودرو
- ۴۰۰۰۰ ولت حفاظت از صاعقه:محافظت قوی، دوام طولانی مدت را تضمین می کند
- محیط عملیاتی گسترده:عملکرد پایدار از -40°C تا +70°C
عملکرد اصلی
- شناسایی وسیله نقلیه:به دقت وسایل نقلیه را با استفاده از تکنولوژی سنجش محرک بر اساس تغییرات در محرک شناسایی می کند
- تشخیص جهت:جهت حرکت خاص خودرو را برای کنترل دقیق دروازه مشخص می کند
- تنظیم مجدد اتوماتیک:حذف مداخله دستی با تنظیم مجدد خودکار در هنگام خرابی
- خروجی رله:سیگنال های خروجی را برای کنترل دروازه، مدیریت ترافیک و شمارش وسایل نقلیه فراهم می کند
درخواست ها
- سیستم های مدیریت ترافیک
- اتوماسیون دروازه
- مدیریت امکانات پارکینگ
- سیستم های کنترل دسترسی
- کنترل چراغ راهنمایی
- شمارش و تجزیه و تحلیل وسایل نقلیه
تصاویر محصول
دو کانال پارکینگ اتومبیل مدیریت حلقه ی محرک
نمودار اتصال دتکتور حلقه
سوئیچ های انتخاب حساسیت
شاخص ها و سوئیچ
| شاخص | وضعیت | معنی |
|---|---|---|
| چراغ های LED (RED) | روشن کننده ها | برق روشن |
| CH1 تشخیص LED | مستمر | شناسایی وسیله نقلیه |
| آهسته چشمک زدن | مدار کوتاه حلقه یا پیچ های ناکافی | |
| چشمک زدن سريع | مدار باز حلقه یا پیچیدگی های بیش از حد | |
| CH2 تشخیص LED | مستمر | شناسایی وسیله نقلیه |
| آهسته چشمک زدن | مدار کوتاه حلقه یا پیچ های ناکافی | |
| چشمک زدن سريع | مدار باز حلقه یا پیچیدگی های بیش از حد |
انتخاب حساسیت
تنظیم حساسیت و فرکانس با استفاده از تنظیمات سوئیچ های هفت طرفه و ده طرفه:
- سوئیچ های غوطه ور 6، 7، 8 حساسیت CH1 را کنترل می کنند (0.8 تا 0.015)
- سوئیچ های غوطه ور 3، 4، 5 حساسیت CH2 را کنترل می کنند (0.8 تا 0.015)
انتخاب تابع حلقه کانال 1
تنظیم عملکردهای ویژه
انتخاب حساسیت CH1 و CH2
تنظیم فرکانس
يادداشت دکمه reset:LD-200 باید هر بار که تغییر تنظیمات در سوئیچ های Dip انجام می شود دوباره تنظیم شود.
دستورالعمل نصب
- استفاده از سیم های آهن مغناطیسی برای کویل القایی (تا 500 متر طول کل)
- اندازه برش کویل: مستطیل 1.0-2.0m طول * 0.8-1.2m عرض
- از زاویه راست در گوشه ها اجتناب کنید
- قرار دادن پلاگین و سوکت محصول در جهت عمودی در طول نصب
خلاصه ای از نصب کویل توصیه شده
جهت گیری مناسب نصب
ادغام سیستم
JUTAI LD200/202 سری دو کانال دستگاه شناسایی حلقه خودرو با عملکرد تشخیص جهت برای برنامه های ورود و خروج یک کانال
اجزای سازگار
- کنترل کننده ی یک درب (مدل: AC-11)
- مانع دروازه JUTAI (مدل: BR-110)
- خواننده RFID دور برد JUTAI (مدل: PUHF-9)
- اسپری های حلقه ای مقاوم به دمای بالا (نمونه: JTHT-11)
فرآیند عملیات
روند ورود
- فعال سازی همزمان کویل حلقه:هر دو کویل حلقه با وارد شدن ماشین فشار داده می شود
- فعال کردن خواننده UHF:LD-200/202 خواننده UHF را در ورودی فعال می کند
- کارت شناسايي:خواننده انتقال ID به کنترل کننده از طریق خروجی Wiegand
- بررسي شناسايي و باز کردن دروازهکنترل کننده شناسايي رو تاييد ميکنه و مانع دروازه رو باز ميکنه
- ورودی وسیله نقلیه:بازوی مانع به طور خودکار پس از عبور وسیله نقلیه کاهش می یابد
- تضمین ایمنی:LD-100/102 عملکرد ایمنی و ضد شکستن را فراهم می کند
روند خروج
- فعال کردن خواننده UHF:LD-200/202 تگ ها در داخل خواننده UHF
- بررسي شناسايي و باز کردن دروازهکنترل کننده شناسايي را بررسي مي کند و مانع خروج را باز مي کند
- خروجی خودرو:بازوی مانع به طور خودکار پس از عبور وسیله نقلیه کاهش می یابد
- اقدامات ایمنی:LD-100/102 ایمنی را در طول روند خروج فراهم می کند
تشخیص جهت
تضمین می کند که دستگاه تشخیص حلقه دو کانال، وقتی ماشین از یک خواننده UHF دیگر عبور می کند، دوباره سیگنال را فعال نکند و سوابق دقیق ورود/خرید را حفظ کند.
عملکرد تشخیص جهت
حالت کار مستقل
دستگاه JUTAI LD-200/202 می تواند به عنوان دو آشکارساز حلقه ی یک کانال مستقل برای پارکینگ های استاندارد یک ورودی و یک ورودی عمل کند:
- یک کویل حلقه ای خواننده را فعال می کند و کارت را می خواند
- کپسول حلقه دیگر عملکرد ضد شکستن مانع را فراهم می کند
- سود صرفه جویی در هزینه از طریق کاهش نیازهای سخت افزاری
تنظیم حالت کار مستقل
نمایش محصول اضافی
مثال نصب محصول
نمودار برنامه سیستم
