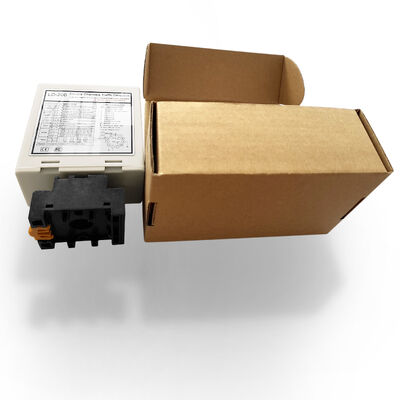

LD-200 آشکارساز حلقه دو کاناله با حساسیت 16 سطحی، خروجی پایدار حضور خودرو و محدوده سنجش 20-2000 میکروهنری
| محل منبع | چین |
|---|---|
| نام تجاری | JUTAI |
| گواهی | CE |
| شماره مدل | LD-200 |
| مدرک | LD-200.202.pdf |
| مقدار حداقل تعداد سفارش | 1 |
| قیمت | negotiable |
| جزئیات بسته بندی | کارتون |
| زمان تحویل | 5 - 8 روز کاری |
| شرایط پرداخت | T/T، L/C، D/A، D/P، Western Union، Paypal، Alipay |
| قابلیت ارائه | 1000 قطعه در ماه |
جزئیات محصول
| برق مورد نیاز | 110-240 VAC (48 تا 63 هرتز) | محدوده خودگردان | 20-2000 ساعت |
|---|---|---|---|
| حساسیت | 16 راه قابل انتخاب/ بالاترین 0.010%Dl/L/کمترین 2.56% | عمل | -40 ~ +70 درجه سانتیگراد |
| زمان پاسخگویی | روشن شدن 10-90ms/ خاموش شدن 10-90ms | مشخصات | 13.6*8.6*5.2 |
| برجسته کردن | آشکارساز حلقه حساسیت 16 سطحی,آشکارساز حلقه خودرو خروجی حضور خودرو پایدار,آشکارساز حلقه القایی محدوده حسگر 20-2000μH |
||
توضیحات محصول
LD-200 آشکارساز حلقه پارکینگ با حساسیت 16 سطحی و خروجی پایدار حضور خودرو
مرور کلی محصول
آشکارساز حلقه دو کاناله برای درب پارکینگ 110-240 ولت متناوب (48 تا 63 هرتز) - سیستم پیشرفته تشخیص خودرو برای مدیریت پارکینگ و برنامه های کنترل دسترسی.
مزایای کلیدی
- محدوده سنجش گسترده و حساسیت بالا: تشخیص دقیق خودروهای مختلف با محدوده سنجش گسترده از 15 تا 2000 میکرو هانری
- عملکرد بازنشانی خودکار: با بازنشانی خودکار در صورت بروز نقص، پایداری سیستم را افزایش می دهد
- تشخیص جهت: فعال سازی دقیق بر اساس جهت حرکت خودرو
- محافظت در برابر صاعقه 40000 ولت: محافظت قوی، دوام طولانی مدت را تضمین می کند
- محیط عملیاتی گسترده: عملکرد پایدار از -40 درجه سانتیگراد تا +70 درجه سانتیگراد
عملکرد اصلی
تشخیص خودرو: با استفاده از فناوری سنجش القایی بر اساس تغییرات در اندوکتانس، خودروها را به دقت تشخیص می دهد
تشخیص جهت: جهت های خاص حرکت خودرو را برای کنترل دقیق درب شناسایی می کند
بازنشانی خودکار: با بازنشانی خودکار در طول نقص ها، مداخله دستی را حذف می کند
خروجی رله: سیگنال های خروجی رله را برای کنترل درب، مدیریت ترافیک و شمارش خودرو ارائه می دهد
کاربردها
- سیستم های مدیریت ترافیک
- اتوماسیون درب
- مدیریت تسهیلات پارکینگ
- سیستم های کنترل دسترسی
- کنترل چراغ راهنمایی
- شمارش و تحلیل خودرو
تصاویر محصول
آشکارساز حلقه القایی مدیریت پارکینگ خودرو دو کاناله
نمودار اتصال آشکارساز حلقه
سوئیچ های انتخاب حساسیت
نشانگرها و سوئیچ ها
LED برق (قرمز): هنگام روشن بودن "Power ON" روشن می شود
LED تشخیص CH1:
- پیوسته: تشخیص خودرو
- چشمک زدن آهسته: اتصال کوتاه حلقه یا پیچ های ناکافی
- چشمک زدن سریع: مدار باز حلقه یا پیچ های بیش از حد
LED تشخیص CH2:
- پیوسته: تشخیص خودرو
- چشمک زدن آهسته: اتصال کوتاه حلقه یا پیچ های ناکافی
- چشمک زدن سریع: مدار باز حلقه یا پیچ های بیش از حد
انتخاب حساسیت
تنظیمات حساسیت و فرکانس با استفاده از تنظیمات سوئیچ DIP 7 و 10 جهته:
- سوئیچ های DIP 6، 7، 8 حساسیت CH1 را کنترل می کنند (0.8 تا 0.015)
- سوئیچ های DIP 3، 4، 5 حساسیت CH2 را کنترل می کنند (0.8 تا 0.015)
انتخاب عملکرد حلقه کانال 1
تنظیمات توابع ویژه
انتخاب حساسیت CH1 و CH2
تنظیم فرکانس
یادداشت دکمه بازنشانی: LD-200 باید هر بار که تغییری در تنظیمات سوئیچ های DIP ایجاد می شود، بازنشانی شود.
دستورالعمل نصب
- از سیم های فرومغناطیسی برای سیم پیچ القایی استفاده کنید (تا 500 متر طول کل)
- اندازه برش کویل: مستطیل 1.0-2.0 متر طول * 0.8-1.2 متر عرض
- از زوایای راست در گوشه ها خودداری کنید
- هنگام نصب، دوشاخه و سوکت محصول را در جهت عمودی نگه دارید
مرور کلی نصب کویل توصیه شده
جهت نصب صحیح
یکپارچه سازی سیستم
سری آشکارساز حلقه خودرو دو کاناله JUTAI LD200/202 با عملکرد تشخیص جهت برای برنامه های ورودی و خروجی تک کاناله.
اجزای سازگار
- کنترلر درب JUTAI (مدل: AC-11)
- درب پارکینگ JUTAI (مدل: BR-110)
- خواننده RFID دوربرد JUTAI (مدل: PUHF-9)
- کویل های حلقه مقاوم در برابر دمای بالا (مدل: JTHT-11)
فرآیند عملیات
فرآیند ورود
- فعال سازی همزمان کویل حلقه: هر دو کویل حلقه هنگام ورود خودرو فشرده می شوند
- فعال سازی خواننده UHF: LD-200/202 خواننده UHF را در ورودی فعال می کند
- خواندن شناسه کارت: خواننده شناسه را از طریق خروجی Wiegand به کنترلر منتقل می کند
- تأیید شناسه و باز شدن درب: کنترلر شناسه را تأیید کرده و درب پارکینگ را باز می کند
- ورود خودرو: بازوی درب پس از عبور خودرو به طور خودکار پایین می آید
- تضمین ایمنی: LD-100/102 عملکرد ایمنی و ضد کوبش را ارائه می دهد
فرآیند خروج
- فعال سازی خواننده UHF: LD-200/202 خواننده UHF داخلی را فعال می کند
- تأیید شناسه و باز شدن درب: کنترلر شناسه را تأیید کرده و درب خروجی را باز می کند
- خروج خودرو: بازوی درب پس از عبور خودرو به طور خودکار پایین می آید
- اقدامات ایمنی: LD-100/102 ایمنی را در طول فرآیند خروج فراهم می کند
تشخیص جهت
اطمینان حاصل می کند که آشکارساز حلقه دو کاناله هنگام عبور خودرو از خواننده UHF دیگر، سیگنال را دوباره فعال نمی کند و سوابق دقیق ورود/خروج را حفظ می کند.
عملکرد تشخیص جهت
حالت کار مستقل
JUTAI LD-200/202 می تواند به عنوان دو آشکارساز حلقه تک کاناله مستقل برای پارکینگ های استاندارد یک ورودی و یک خروجی عمل کند:
- یک کویل حلقه خواننده را فعال کرده و کارت را می خواند
- کویل حلقه دیگر عملکرد ضد کوبش درب را فراهم می کند
- مزیت صرفه جویی در هزینه با کاهش نیازهای سخت افزاری
پیکربندی حالت کار مستقل
نمای اضافی محصول
نمونه نصب محصول
نمودار کاربرد سیستم
