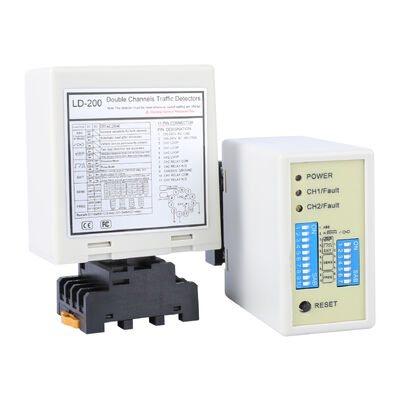

LD-200 دو کانال دستگاه تشخیص حلقه خودرو با محدوده 20 تا 2000uh و قدرت 110 تا 240VAC برای کنترل دسترسی پارکینگ
| محل منبع | چین |
|---|---|
| نام تجاری | JUTAI |
| گواهی | CE |
| شماره مدل | LD-200 |
| مدرک | LD-200.202.pdf |
| مقدار حداقل تعداد سفارش | 1 |
| قیمت | negotiable |
| جزئیات بسته بندی | کارتون |
| زمان تحویل | 5 - 8 روز کاری |
| شرایط پرداخت | T/T، L/C، D/A، D/P، Western Union، Paypal، Alipay |
| قابلیت ارائه | 1000 قطعه در ماه |
جزئیات محصول
| برق مورد نیاز | 110-240 VAC (48 تا 63 هرتز) | محدوده خودگردان | 20-2000 ساعت |
|---|---|---|---|
| حساسیت | 16 راه قابل انتخاب/ بالاترین 0.010%Dl/L/کمترین 2.56% | عمل | -40 ~ +70 درجه سانتیگراد |
| زمان پاسخگویی | روشن شدن 10-90ms/ خاموش شدن 10-90ms | مشخصات | 13.6*8.6*5.2 |
| برجسته کردن | آشکارساز حلقه 20-2000uh,آشکارساز حلقه دو کانال خودرو,آشکارساز حلقه القایی 110-240VAC |
||
توضیحات محصول
LD-200 آشکارساز خودرو القایی برای دربهای اتوماتیک، دربهای صنعتی و کنترل دسترسی پارکینگ
مرور کلی محصول
آشکارساز حلقه خودرو دو کویل برای شمارش خودرو، تشخیص و مدیریت پارکینگ. آشکارساز حلقه دو کاناله برای درب اتوماتیک پارکینگ 110-240 ولت متناوب (48 تا 63 هرتز) - سیستم پیشرفته تشخیص خودرو برای مدیریت پارکینگ و کاربردهای کنترل دسترسی.
مزایای کلیدی
- محدوده سنجش وسیع و حساسیت بالا: تشخیص دقیق انواع خودروها با محدوده سنجش وسیع از 15 تا 2000 میکروهنری
- عملکرد بازنشانی خودکار: با بازنشانی خودکار در صورت بروز نقص فنی، پایداری سیستم را افزایش میدهد
- تشخیص جهت: فعالسازی دقیق بر اساس جهت حرکت خودرو
- محافظت در برابر صاعقه 40000 ولت: محافظت قوی، دوام طولانی مدت را تضمین میکند
- محیط عملیاتی وسیع: عملکرد پایدار از دمای 40- درجه سانتیگراد تا +70 درجه سانتیگراد
عملکرد اصلی
تشخیص خودرو: خودروها را با استفاده از فناوری سنجش القایی بر اساس تغییرات در اندوکتانس به دقت تشخیص میدهد
تشخیص جهت: جهتهای حرکت خاص خودرو را برای کنترل دقیق درب شناسایی میکند
بازنشانی خودکار: با بازنشانی خودکار در طول نقصهای فنی، نیاز به مداخله دستی را از بین میبرد
خروجی رله: سیگنالهای خروجی رله را برای کنترل درب، مدیریت ترافیک و شمارش خودرو ارائه میدهد
کاربردها
- سیستمهای مدیریت ترافیک
- اتوماسیون درب
- مدیریت تسهیلات پارکینگ
- سیستمهای کنترل دسترسی
- کنترل چراغ راهنمایی
- شمارش و تحلیل خودرو
تصاویر محصول
نشانگرها و سوئیچها
LED برق (قرمز): هنگام روشن بودن "Power ON" روشن میشود
LED تشخیص CH1:
- پیوسته: تشخیص خودرو
- چشمکزن آهسته: اتصال کوتاه حلقه یا پیچهای ناکافی
- چشمکزن سریع: مدار باز حلقه یا پیچهای بیش از حد
LED تشخیص CH2:
- پیوسته: تشخیص خودرو
- چشمکزن آهسته: اتصال کوتاه حلقه یا پیچهای ناکافی
- چشمکزن سریع: مدار باز حلقه یا پیچهای بیش از حد
انتخاب حساسیت
تنظیمات حساسیت و فرکانس با استفاده از تنظیمات سوئیچ DIP 7 حالته و 10 حالته:
- سوئیچهای DIP 6، 7، 8 حساسیت CH1 را کنترل میکنند (0.8 تا 0.015)
- سوئیچهای DIP 3، 4، 5 حساسیت CH2 را کنترل میکنند (0.8 تا 0.015)
نکته دکمه بازنشانی: LD-200 باید هر بار که تغییری در تنظیمات سوئیچهای DIP ایجاد میشود، بازنشانی شود.
دستورالعملهای نصب
- از سیمهای فرومغناطیسی برای کویل القایی استفاده کنید (تا 500 متر طول کل)
- اندازه برش کویل: مستطیل 1.0-2.0 متر طول * 0.8-1.2 متر عرض
- از زوایای راست در گوشهها خودداری کنید
- هنگام نصب، پلاگین و سوکت محصول را در جهت عمودی نگه دارید
یکپارچهسازی سیستم
سری آشکارساز حلقه خودرو دو کاناله JUTAI LD200/202 با عملکرد تشخیص جهت برای کاربردهای ورودی و خروجی تک کاناله.
اجزای سازگار
- کنترلر درب JUTAI (مدل: AC-11)
- درب اتوماتیک JUTAI (مدل: BR-110)
- کارتخوان RFID دوربرد JUTAI (مدل: PUHF-9)
- کویلهای حلقه مقاوم در برابر دمای بالا (مدل: JTHT-11)
فرآیند عملیات
فرآیند ورود
- فعالسازی همزمان کویل حلقه: هر دو کویل حلقه هنگام ورود خودرو فشرده میشوند
- فعالسازی کارتخوان UHF: LD-200/202 کارتخوان UHF را در ورودی فعال میکند
- خواندن شناسه کارت: کارتخوان شناسه را از طریق خروجی Wiegand به کنترلر ارسال میکند
- تأیید شناسه و باز شدن درب: کنترلر شناسه را تأیید کرده و درب اتوماتیک را باز میکند
- ورود خودرو: بازوی اتوماتیک پس از عبور خودرو پایین میآید
- تضمین ایمنی: LD-100/102 ایمنی و عملکرد ضد کوبش را فراهم میکند
فرآیند خروج
- فعالسازی کارتخوان UHF: LD-200/202 کارتخوان UHF داخلی را فعال میکند
- تأیید شناسه و باز شدن درب: کنترلر شناسه را تأیید کرده و درب خروجی را باز میکند
- خروج خودرو: بازوی اتوماتیک پس از عبور خودرو پایین میآید
- اقدامات ایمنی: LD-100/102 ایمنی را در طول فرآیند خروج فراهم میکند
تشخیص جهت
اطمینان حاصل میکند که آشکارساز حلقه دو کاناله هنگام عبور خودرو از یک کارتخوان UHF دیگر، سیگنال را دوباره فعال نمیکند و سوابق دقیق ورود/خروج را حفظ میکند.
حالت کار مستقل
JUTAI LD-200/202 میتواند به عنوان دو آشکارساز حلقه تک کاناله مستقل برای پارکینگهای استاندارد یک ورودی و یک خروجی عمل کند:
- یک کویل حلقه کارتخوان را فعال کرده و کارت را میخواند
- کویل حلقه دیگر عملکرد ضد کوبش درب را فراهم میکند
- مزیت صرفهجویی در هزینه با کاهش نیاز به سختافزار
