LD-200 دو کانال دستگاه تشخیص حلقه خودرو با محدوده 20 تا 2000uh و قدرت 110 تا 240VAC برای مدیریت پارکینگ
| محل منبع | چین |
|---|---|
| نام تجاری | JUTAI |
| گواهی | CE |
| شماره مدل | LD-200 |
| مدرک | LD-200.202.pdf |
| مقدار حداقل تعداد سفارش | 1 |
| قیمت | negotiable |
| جزئیات بسته بندی | کارتون |
| زمان تحویل | 5 - 8 روز کاری |
| شرایط پرداخت | T/T، L/C، D/A، D/P، Western Union، Paypal، MoneyGram، Alipay |
| قابلیت ارائه | 1000 قطعه در ماه |
جزئیات محصول
| برق مورد نیاز | 110-240 VAC (48 تا 63 هرتز) | محدوده خودگردان | 20-2000 ساعت |
|---|---|---|---|
| حساسیت | 16 راه قابل انتخاب/ بالاترین 0.010%Dl/L/کمترین 2.56% | عمل | -40 ~ +70 درجه سانتیگراد |
| زمان پاسخگویی | روشن شدن 10-90ms/ خاموش شدن 10-90ms | مشخصات | 13.6*8.6*5.2 |
| برجسته کردن | آشکارساز حلقه دو کانال,آشکارساز حلقه خودرو 20-2000uh,آشکارساز حلقه دو کاناله 110-240VAC |
||
توضیحات محصول
LD-200 آشکارساز حلقه پارکینگ دو کاناله با تشخیص نقص سیمپیچ و پاسخ سریع خودرو
مرور کلی محصول
آشکارساز حلقه خودرویی دو سیمپیچه برای تشخیص شمارش خودرو و مدیریت پارکینگ. سیستم پیشرفته تشخیص خودرو برای کاربردهای مدیریت پارکینگ و کنترل دسترسی که با ولتاژ 110-240 ولت متناوب (48 تا 63 هرتز) کار میکند.
مزایای کلیدی
- محدوده سنجش گسترده و حساسیت بالا: تشخیص دقیق انواع خودروها با محدوده سنجش گسترده از 15 تا 2000 میکروهنری
- عملکرد بازنشانی خودکار: با بازنشانی خودکار در صورت بروز نقص، پایداری سیستم را افزایش میدهد
- تشخیص جهت: فعالسازی دقیق بر اساس جهت حرکت خودرو
- محافظت در برابر صاعقه 40000 ولت: محافظت قوی، دوام طولانی مدت را تضمین میکند
- محیط عملیاتی گسترده: عملکرد پایدار از دمای 40- درجه سانتیگراد تا +70 درجه سانتیگراد
عملکرد اصلی
تشخیص خودرو: خودروها را با استفاده از فناوری سنجش القایی بر اساس تغییرات در اندوکتانس به دقت تشخیص میدهد
تشخیص جهت: جهتهای خاص حرکت خودرو را برای کنترل دقیق گیت شناسایی میکند
بازنشانی خودکار: با بازنشانی خودکار در طول نقصها، مداخله دستی را حذف میکند
خروجی رله: سیگنالهای خروجی رله را برای کنترل گیت، مدیریت ترافیک و شمارش خودرو ارائه میدهد
کاربردها
- سیستمهای مدیریت ترافیک
- اتوماسیون گیت
- مدیریت تسهیلات پارکینگ
- سیستمهای کنترل دسترسی
- کنترل چراغ راهنمایی
- شمارش و تحلیل خودرو
تصاویر محصول

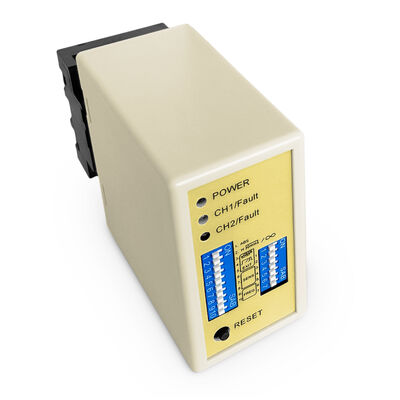

آشکارساز حلقه القایی مدیریت پارکینگ خودرو دو کاناله
نمودار اتصال آشکارساز حلقه
سوئیچهای انتخاب حساسیت
نشانگرها و سوئیچها
LED توان (قرمز): هنگام روشن بودن "Power ON" روشن میشود
LED تشخیص CH1:
- پیوسته: تشخیص خودرو
- چشمکزن آهسته: اتصال کوتاه حلقه یا پیچهای ناکافی
- چشمکزن سریع: مدار باز حلقه یا پیچهای بیش از حد
LED تشخیص CH2:
- پیوسته: تشخیص خودرو
- چشمکزن آهسته: اتصال کوتاه حلقه یا پیچهای ناکافی
- چشمکزن سریع: مدار باز حلقه یا پیچهای بیش از حد
انتخاب حساسیت
تنظیمات حساسیت و فرکانس با استفاده از تنظیمات سوئیچ DIP 7 و 10 جهته:
- سوئیچهای DIP 6، 7، 8 حساسیت CH1 را کنترل میکنند (0.8 تا 0.015)
- سوئیچهای DIP 3، 4، 5 حساسیت CH2 را کنترل میکنند (0.8 تا 0.015)
انتخاب عملکرد حلقه کانال 1
تنظیمات توابع ویژه
انتخاب حساسیت CH1 و CH2
تنظیم فرکانس
نکته دکمه بازنشانی: LD-200 باید هر بار که تغییری در تنظیمات سوئیچهای DIP ایجاد میشود، بازنشانی شود.
دستورالعمل نصب
- از سیمهای فرومغناطیسی برای سیمپیچ القایی استفاده کنید (تا 500 متر طول کل)
- اندازه برش حلقه: مستطیل 1.0-2.0 متر طول * 0.8-1.2 متر عرض
- از زوایای راست در گوشهها خودداری کنید
- هنگام نصب، دوشاخه و سوکت محصول را در جهت عمودی نگه دارید
مرور کلی نصب پیشنهادی حلقه
جهت نصب صحیح
یکپارچهسازی سیستم
سری آشکارساز حلقه خودرو دو کاناله JUTAI LD200/202 با عملکرد تشخیص جهت برای کاربردهای ورودی و خروجی تک کاناله.
اجزای سازگار
- کنترلر درب JUTAI (مدل: AC-11)
- مانع درب JUTAI (مدل: BR-110)
- خواننده RFID برد بلند JUTAI (مدل: PUHF-9)
- سیمپیچهای حلقه مقاوم در برابر دمای بالا (مدل: JTHT-11)
فرآیند عملیات
فرآیند ورود
- فعالسازی همزمان سیمپیچ حلقه: هر دو سیمپیچ حلقه هنگام ورود خودرو فشرده میشوند
- فعالسازی خواننده UHF: LD-200/202 خواننده UHF را در ورودی فعال میکند
- خواندن شناسه کارت: خواننده شناسه را از طریق خروجی Wiegand به کنترلر منتقل میکند
- تأیید شناسه و باز شدن گیت: کنترلر شناسه را تأیید کرده و مانع گیت را باز میکند
- ورود خودرو: بازوی مانع پس از عبور خودرو به طور خودکار پایین میآید
- تضمین ایمنی: LD-100/102 عملکرد ایمنی و ضد کوبش را فراهم میکند
فرآیند خروج
- فعالسازی خواننده UHF: LD-200/202 خواننده UHF داخلی را فعال میکند
- تأیید شناسه و باز شدن گیت: کنترلر شناسه را تأیید کرده و مانع خروج را باز میکند
- خروج خودرو: بازوی مانع پس از عبور خودرو به طور خودکار پایین میآید
- اقدامات ایمنی: LD-100/102 ایمنی را در طول فرآیند خروج فراهم میکند
تشخیص جهت
اطمینان حاصل میکند که آشکارساز حلقه دو کاناله هنگام عبور خودرو از خواننده UHF دیگر، سیگنال را دوباره فعال نمیکند و سوابق دقیق ورود/خروج را حفظ میکند.
عملکرد تشخیص جهت
حالت کار مستقل
JUTAI LD-200/202 میتواند به عنوان دو آشکارساز حلقه تک کاناله مستقل برای پارکینگهای استاندارد یک ورودی و یک خروجی عمل کند:
- یک سیمپیچ حلقه خواننده را فعال کرده و کارت را میخواند
- سیمپیچ حلقه دیگر عملکرد ضد کوبش مانع را فراهم میکند
- مزیت صرفهجویی در هزینه با کاهش نیاز به سختافزار
پیکربندی حالت کار مستقل
نمای اضافی محصول
مثال نصب محصول
نمودار کاربرد سیستم
