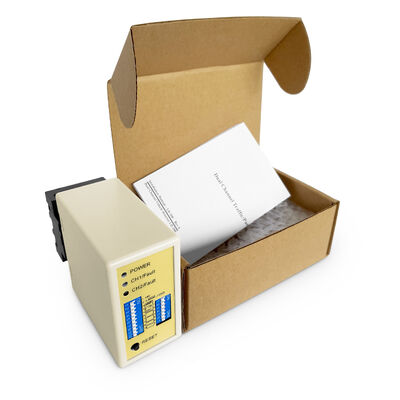

LD-200 دو کانال دستگاه تشخیص حلقه خودرو با محدوده نفوذ 20 تا 2000uH و عملکرد تنظیم مجدد خودکار
| محل منبع | چین |
|---|---|
| نام تجاری | JUTAI |
| گواهی | CE |
| شماره مدل | LD-200 |
| مدرک | LD-200.202.pdf |
| مقدار حداقل تعداد سفارش | 1 |
| قیمت | negotiable |
| جزئیات بسته بندی | کارتون |
| زمان تحویل | 5 - 8 روز کاری |
| شرایط پرداخت | T/T، L/C، D/A، D/P، Western Union، Paypal، Alipay |
| قابلیت ارائه | 1000 قطعه در ماه |
جزئیات محصول
| برق مورد نیاز | 110-240 VAC (48 تا 63 هرتز) | محدوده خودگردان | 20-2000 ساعت |
|---|---|---|---|
| حساسیت | 16 راه قابل انتخاب/ بالاترین 0.010%Dl/L/کمترین 2.56% | عمل | -40 ~ +70 درجه سانتیگراد |
| زمان پاسخگویی | روشن شدن 10-90ms/ خاموش شدن 10-90ms | مشخصات | 13.6*8.6*5.2 |
| برجسته کردن | آشکارساز حلقه سلف 20-2000uH,آشکارساز حلقه وسیله نقلیه با عملکرد تنظیم مجدد خودکار,دو کانال دتکتور حلقه ای اندوکتیو |
||
توضیحات محصول
آشکارساز حلقه خودرو LD-200 با محدوده اندوکتانس گسترده 20-2000uH و عملکرد بازنشانی خودکار
مرور کلی محصول
آشکارساز حلقه خودرو دوگانه برای تشخیص شمارش خودرو و مدیریت پارکینگ. آشکارساز حلقه دو کاناله برای عملکرد گیت مانع پارکینگ با منبع تغذیه 110-240 ولت AC (48 تا 63 هرتز) - سیستم پیشرفته تشخیص خودرو برای کاربردهای مدیریت پارکینگ و کنترل دسترسی.
مزایای کلیدی
- محدوده سنجش گسترده و حساسیت بالا: تشخیص دقیق انواع خودروها با محدوده سنجش گسترده از 15 تا 2000 میکرو هانری
- عملکرد بازنشانی خودکار: با بازنشانی خودکار در صورت بروز نقص، پایداری سیستم را افزایش می دهد
- تشخیص جهت: فعال سازی دقیق بر اساس جهت حرکت خودرو
- محافظت در برابر صاعقه 40000 ولت: محافظت قوی، دوام طولانی مدت را تضمین می کند
- محیط عملیاتی گسترده: عملکرد پایدار از -40 درجه سانتیگراد تا +70 درجه سانتیگراد
عملکرد اصلی
- تشخیص خودرو: خودروها را با استفاده از فناوری سنجش القایی بر اساس تغییرات اندوکتانس به دقت تشخیص می دهد
- تشخیص جهت: جهت های خاص حرکت خودرو را برای کنترل دقیق گیت شناسایی می کند
- بازنشانی خودکار: با بازنشانی خودکار در طول نقص، مداخله دستی را حذف می کند
- خروجی رله: سیگنال های خروجی رله را برای کنترل گیت، مدیریت ترافیک و شمارش خودرو ارائه می دهد
کاربردها
- سیستم های مدیریت ترافیک
- اتوماسیون گیت
- مدیریت تسهیلات پارکینگ
- سیستم های کنترل دسترسی
- کنترل چراغ راهنمایی
- شمارش و تجزیه و تحلیل خودرو
تصاویر محصول
نشانگرها و سوئیچ ها
LED برق (قرمز): هنگام "روشن شدن" روشن می شود
LED تشخیص CH1:
- پیوسته: تشخیص خودرو
- چشمک زدن آهسته: اتصال کوتاه حلقه یا پیچ های ناکافی
- چشمک زدن سریع: مدار باز حلقه یا پیچ های بیش از حد
LED تشخیص CH2:
- پیوسته: تشخیص خودرو
- چشمک زدن آهسته: اتصال کوتاه حلقه یا پیچ های ناکافی
- چشمک زدن سریع: مدار باز حلقه یا پیچ های بیش از حد
انتخاب حساسیت
تنظیمات حساسیت و فرکانس با استفاده از تنظیمات سوئیچ DIP 7 جهته و 10 جهته:
- سوئیچ های DIP 6، 7، 8 حساسیت CH1 را کنترل می کنند (0.8 تا 0.015)
- سوئیچ های DIP 3، 4، 5 حساسیت CH2 را کنترل می کنند (0.8 تا 0.015)
نکته دکمه بازنشانی: LD-200 باید هر بار که تغییری در تنظیمات سوئیچ های DIP ایجاد می شود، بازنشانی شود.
دستورالعمل نصب
- از سیم های فرومغناطیسی برای سیم پیچ القایی استفاده کنید (تا 500 متر طول کل)
- اندازه برش سیم پیچ: مستطیل 1.0-2.0 متر طول * 0.8-1.2 متر عرض
- از زوایای راست در گوشه ها خودداری کنید
- هنگام نصب، دوشاخه و سوکت محصول را در جهت عمودی نگه دارید
یکپارچه سازی سیستم
سری آشکارساز حلقه خودرو دو کاناله JUTAI LD200/202 با عملکرد تشخیص جهت برای کاربردهای ورودی و خروجی تک کاناله.
اجزای سازگار
- کنترلر درب JUTAI (مدل: AC-11)
- گیت پارکینگ JUTAI (مدل: BR-110)
- خواننده RFID برد بلند JUTAI (مدل: PUHF-9)
- سیم پیچ های مقاوم در برابر دمای بالا (مدل: JTHT-11)
فرآیند عملیات
فرآیند ورود
- فعال سازی همزمان سیم پیچ حلقه: هر دو سیم پیچ حلقه هنگام ورود خودرو فشرده می شوند
- فعال سازی خواننده UHF: LD-200/202 خواننده UHF را در ورودی فعال می کند
- خواندن شناسه کارت: خواننده شناسه را از طریق خروجی Wiegand به کنترلر منتقل می کند
- تأیید شناسه و باز شدن گیت: کنترلر شناسه را تأیید کرده و گیت پارکینگ را باز می کند
- ورود خودرو: بازوی گیت پس از عبور خودرو به طور خودکار پایین می آید
- تضمین ایمنی: LD-100/102 عملکرد ایمنی و ضد کوبش را ارائه می دهد
فرآیند خروج
- فعال سازی خواننده UHF: LD-200/202 خواننده UHF داخلی را فعال می کند
- تأیید شناسه و باز شدن گیت: کنترلر شناسه را تأیید کرده و گیت خروجی را باز می کند
- خروج خودرو: بازوی گیت پس از عبور خودرو به طور خودکار پایین می آید
- اقدامات ایمنی: LD-100/102 ایمنی را در طول فرآیند خروج فراهم می کند
تشخیص جهت
اطمینان حاصل می کند که آشکارساز حلقه دو کاناله هنگام عبور خودرو از خواننده UHF دیگر، سیگنال را دوباره فعال نمی کند و سوابق دقیق ورود/خروج را حفظ می کند.
حالت کار مستقل
JUTAI LD-200/202 می تواند به عنوان دو آشکارساز حلقه تک کاناله مستقل برای پارکینگ های استاندارد یک ورودی و یک خروجی عمل کند:
- یک سیم پیچ حلقه خواننده را فعال کرده و کارت را می خواند
- سیم پیچ حلقه دیگر عملکرد ضد کوبش گیت را فراهم می کند
- مزیت صرفه جویی در هزینه با کاهش نیازهای سخت افزاری
