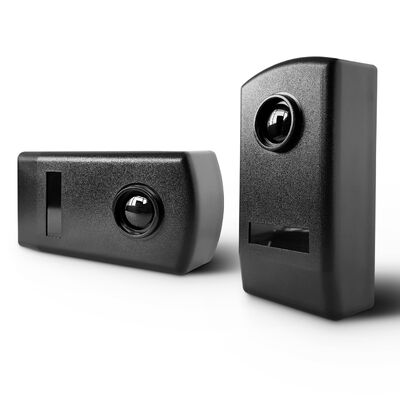

سنسور فتوسل مادون قرمز با حفاظت IP65 ضد تداخل UV برای درب های اتوماتیک
| محل منبع | چین |
|---|---|
| نام تجاری | JUTAI |
| گواهی | CE |
| شماره مدل | IR-20 |
| مدرک | IR-20.pdf |
| مقدار حداقل تعداد سفارش | 1 |
| قیمت | negotiable |
| جزئیات بسته بندی | کارتون |
| زمان تحویل | 5 - 8 روز کاری |
| شرایط پرداخت | T/T، L/C، D/A، D/P، Western Union، Paypal، Alipay |
| قابلیت ارائه | 1000 قطعه در ماه |
جزئیات محصول
| اصل تشخیص | تشخیص پرتو مادون قرمز | دمای عملیاتی | -30 تا +60 درجه سانتیگراد |
|---|---|---|---|
| رتبه حفاظتی | IP65 | حداکثر محدوده تشخیص | 20 متر داخلی یا خارجی |
| منبع تغذیه | 12/24 VAC/VDC | تماس رله | حداکثر 500 میلی آمپر در 48VAC/DC |
| برجسته کردن | سنسور فتوسل مادون قرمز برای درب های اتوماتیک,سنسور فتوسل با حفاظت IP65,سنسور فتوسل ضد تداخل UV |
||
توضیحات محصول
سنسور فتوسل مادون قرمز با IP65 Protection Anti UV Interference برای دروازه های اتوماتیک
خلاصه ی محصول
DC12V/24V Home Surveillance Infrared Beam Motion Detector CE certified. این سنسور مادون قرمز فعال در فضای باز با تکنولوژی پیشرفته IR-20 امنیت و بهره وری را افزایش می دهد.
ویژگی های کلیدی
- سنسور فتوسل از طریق شعاع مادون قرمز برای حفاظت از ایمنی دروازه و مانع
- 20 متر حداکثر محدوده تشخیص برای کاربردهای داخلی و خارجی
- برق 12/24VAC/VDC برای نصب انعطاف پذیر
- IP65 upgraded outdoor protection for gate access environments محافظت از خارج از منزل برای محیط های دسترسی به دروازه
- مقاومت قوی در برابر نور و تداخل UV برای امارات متحده عربی و مناطق با دمای بالا
- تابع همگام سازی AC دو جفت را بدون دخالت از هم جدا می کند.
- NO / NC / COM رله خروجی برای اتصال آسان با کنترل کننده های دروازه
- TX فقط نیاز به قدرت ورودی دارد، RX قدرت ورودی و خروجی رله را فراهم می کند.
- مسکن سياه کامپکت مناسب براي دروازه هاي اتوماتيك و موانع پارکينگ
- LED status indication on receiver for alignment and troubleshooting (نمونه ی وضعیت ال ای دی روی گیرنده برای تراز و رفع مشکل)
سناریوهای کاربرد
- دروازه هاي لغزنده اتوماتيك
- دروازه هاي سوينگ
- درهای گاراژ
- دروازه های مانع پارکینگ
- ورودی های جوامع مسکونی
- کنترل دسترسی ساختمان تجاری
- حفاظت از دروازه های صنعتی
- تشخیص ایمنی دروازه های بیرونی در مناطق امارات متحده عربی و خاورمیانه
پارامترهای فنی
| مدل | IR-20M |
| نوع محصول | سنسور سلول های فوتونی مادون قرمز |
| اصل تشخیص | کشف اشعه ی مادون قرمز |
| ساختار سنسور | فرستنده TX + گیرنده RX |
| منبع برق | 12/24VAC/VDC |
| همگام سازی AC | فقط با 12/24VAC پشتیبانی می شود |
| حداکثر محدوده شناسایی | 20 متري داخل يا خارج |
| درجه بندی حفاظت | نسخه ارتقا یافته IP65 |
| مقاومت مزاحمت نور | ضد نور قوی و تداخل UV |
| محیط مناسب | امارات متحده عربی / خاورمیانه / مناطق بیرونی با دمای بالا |
| دمای کار | -10°C تا +60°C |
| مکس TX جریان کاری | 25mA |
| مکس RX جریان کاری | 35mA |
| مکس رله تماس | حداکثر 500mA در 48VAC/DC |
| خروجی رله | NO / NC / COM |
| وضعیت گیرنده ال ای دی | LED نشان دهنده ی قطع شعاع و پاسخ رله است. |
| نوع نصب | نصب شده روی دیوار |
| رنگ محفظه | سیاه |
| درخواست | دروازه هاي لغزنده، دروازه هاي سوينگ، دروازه هاي گاراژ، دروازه هاي مانع، سيستم کنترل دسترسي |
| بسته بندی | کارتن |
| برند | جوتای |
| منشاء | چین |
تصاویر محصول
تعریف سیم کشی
| ترمینال 1، تگزاس | 12/24VAC/DC قدرت ورودی |
| ترمينال 2 تگزاس | +12 ولت/دی سی |
| ترمینال 3، تگزاس | +24VAC/DC |
| ترمینال 1 | 12/24VAC/DC قدرت ورودی |
| ترمینال 2 | +12 ولت/دی سی |
| ترمینال 3 | +24VAC/DC |
| ترمينال 4 | COM / Common |
| ترمينال 5 | NC / به طور معمول بسته است |
| ترمينال 6 | نه / به طور معمول باز |
دستورالعمل نصب
- دسترسی به داخل با بلند کردن پانل جلویی سلول نور
- کابل ها را در سوراخ های مشخص قرار دهید و پایه را به دیوار محکم متصل کنید
- انتخاب روش های مناسب نصب برای سطوح دیواری یا فلزی
- اتصال کابل ها و قدرت در محدوده ولتاژ مشخص شده (12-24V DC/AC)
- درست هم تراز کردن سلول نور - LED قرمز باید خاموش باقی بماند زمانی که به درستی تنظیم شده است
- پاسخ رله را با قطع اشعه مادون قرمز بررسی کنید
- جایگزین پنل جلویی و با پیچ های ارائه شده امن
مزایا و ویژگی ها
- ادغام یکپارچه با سیستم های مختلف کنترل درب
- راه حل های نصب انعطاف پذیر از جمله ادغام لبه درب
- اقدامات ایمنی قابل اعتماد برای درب ها و دروازه های اتوماتیک
- دامنه کاربرد متنوع برای محیط های مختلف
- قابلیت های تشخیص دقیق برای جلوگیری از حوادث
- عملکرد کارآمد با مصرف انرژی کم
- دوام در شرایط سخت با درجه ضد آب IP67
حسگر پرتو مادون قرمز ژوتاي IR-20 به عنوان نقطه اوج امنيت و کارايي در کاربردهاي مختلف استو فرآیند نصب کاربر پسند، IR-20 عملکرد بی نظیر را در تضمین ایمنی و راحتی در محیط های مختلف ارائه می دهد،تقویت نقش آن به عنوان یک جزء ضروری از سیستم های کنترل دسترسی و امنیت مدرن.
