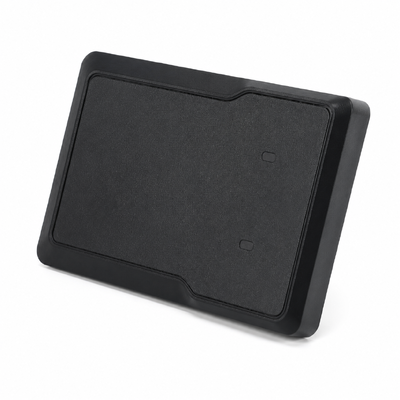

سنسور رادار گیت پارکینگ RD79-6M 79 گیگاهرتز با ضد برخورد و تشخیص تریگر برای گیتهای پارکینگ بیرونی IP66
| محل منبع | چین |
|---|---|
| نام تجاری | JUTAI |
| گواهی | CE |
| شماره مدل | RD79-6M |
| مدرک | RD79-6M.pdf |
| مقدار حداقل تعداد سفارش | 1 |
| قیمت | negotiable |
| جزئیات بسته بندی | کارتن |
| زمان تحویل | 5-8 روز کاری |
| شرایط پرداخت | L/C، D/A، D/P، T/T، وسترن یونیون |
| قابلیت ارائه | 1000 عدد در متر |
جزئیات محصول
| نوع محصول | سنسور رادار دروازه مانع | فناوری رادار | رادار امواج میلی متری ۷۹ گیگاهرتز |
|---|---|---|---|
| فرکانس عملیاتی | 79–81 گیگاهرتز | حالت رادار | ماشه ضد له شدن / ماشه / ماشه کوه شیبدار |
| تفکیک فاصله | 4 سانتی متر | پیکربندی آنتن | آنتن 2T4R |
| هدف شناسایی | فقط خودرو / تشخیص عابر پیاده و خودرو | نوع بازوی مانع | بازوی مستقیم / بازوی تاشو / بازوی حصار / مانع تبلیغاتی |
| روش ارتباط | روش ارتباط | پیکربندی برنامه | کنترل GL |
| زمان پاسخگویی | ≤100 میلیثانیه | ولتاژ تغذیه | DC12-24V |
| میانگین جریان | 200 میلی آمپر @ 12 ولت | حداکثر جریان | 600 میلی آمپر |
| توان متوسط | 1.2W@12V | دمای عملیاتی | -40 تا +80 درجه سانتیگراد |
| رتبه حفاظتی | IP66 | اندازه محصول | 73.5 × 110.9 × 32.8 میلی متر |
| خروجی سیم کشی | پاور، GND، RS485، COM، NO | عملکرد اصلی | محافظ ضد له شدن و باز شدن ماشه |
توضیحات محصول
RD79-6M رادار هوشمند موانع پارک
خلاصه ی محصول
RD79-6M یک سنسور رادار امواج میلی متری 79GHz است که برای دروازه های مانع پارک، مدیریت ورودی و خروج، پارکینگ ها، گاراژ های زیرزمینی و سیستم های کنترل دسترسی خودرو طراحی شده است.هم محافظت ضد خرد شدن و هم تشخیص پرتاب را فراهم می کند، به دروازه های مانع کمک می کند تا وسایل نقلیه یا عابران پیاده را در منطقه بازوی مانع تشخیص دهند و اقدامات بلند کردن یا پایین آوردن را به طور ایمن کنترل کنند.
در مقایسه با آشکارسازان حلقه سنتی یا سنسورهای مادون قرمز، RD79-6M از فناوری رادار LFM-CW 79GHz با ساختار آنتن 2T4R استفاده می کند.تشخیص دقیق هدف و عملکرد پایدار در محیط های پارکینگ در فضای باز یا پیچیدهرادار کمک می کند تا باعث کاهش تحریک غلط شود و ایمنی دروازه های مانع را افزایش دهد، به ویژه در مکان هایی که جریان مکرر وسایل نقلیه و فضای نصب محدود است.
ویژگی های کلیدی
- یک دستگاه برای ضد ضربه و تشخیص ماشه - هر دو عملکرد را در یک سنسور رادار واحد ادغام می کند
- تکنولوژی رادار دقیق 79GHz - عملیات 79-81GHz با وضوح فاصله 4 سانتی متر
- پشتیبانی از جدایی انسان و وسیله نقلیه - حالت تشخیص تنها وسیله نقلیه یا پیاده و وسیله نقلیه
- سازگاری با بازوی متعدد مانع - بازوی مستقیم، بازوی تاشو، بازوی حصار و برنامه های کاربردی دروازه های مانع تبلیغاتی
- رفع اشکال برنامه بلوتوث - پیکربندی از طریق برنامه GL Control با اتصال بلوتوث
- محدوده تشخیص قابل تنظیم - فاصله چپ/راست و پارامترهای تشخیص قابل تنظیم
- RS485 مخابرات و خروجی رله - سازگار با کنترل کننده های دروازه های مانع و سیستم های کنترل دسترسی
- IP66 حفاظت از محیط بیرون - محیط PC و آلیاژ آلومینیوم، دمای کار -40 °C تا +80 °C
مشخصات فنی
| ماده | مشخصات |
|---|---|
| مدل | RD79-6M |
| نوع محصول | سنسور رادار دروازه مانع |
| فرکانس کار | ۷۹ تا ۸۱ گیگاهرتز |
| تکنولوژی رادار | رادار امواج میلی متری LFM-CW |
| آنتن | 2T4R |
| وضوح فاصله | 4 سانتي متر |
| هدف شناسایی | فقط برای وسایل نقلیه / تشخیص پیاده و وسایل نقلیه |
| نوع دروازه مانع | بازوی راست / بازوی تاشو / بازوی حصار / موانع تبلیغات |
| ارتباطات | بلوتوث / RS485 |
| زمان پاسخ | ≤100ms |
| ولتاژ تغذیه | DC12-24V |
| جریان متوسط | 200mA@12V |
| حداکثر جریان عملیاتی | 600mA |
| قدرت متوسط | 1.2W@12V |
| مواد مسکن | PC + آلیاژ آلومینیوم |
| اندازه محصول | 73.5 * 110.9 * 32.8mm |
| درجه بندی حفاظت | IP66 |
| دمای کار | -40°C تا +80°C |
تعریف سیم کشی
| رنگ سیم | عملکرد |
|---|---|
| قرمز | +12-24V DC |
| سیاه | GND |
| سبز | RS485 B- |
| زرد | RS485 A+ |
| آبی | COM |
| سفید | نه |
| قهوه ای | محرمانه |
| نارنجی | محرمانه |
درخواست ها
- دروازه های مانع پارکینگ
- ورودی و خروجی پارکینگ
- کنترل دسترسی به گاراژ زیرزمینی
- دروازه های پارکینگ مسکونی
- سیستم های پارکینگ ساختمان های تجاری
- مدیریت ورودی خودرو
- دروازه های مانع بازوی راست
- دروازه های مانع بازوی تاشو
- دروازه های مانع از حصار
- دروازه های مانع تبلیغات
- حفاظت ضد خرد شدن دروازه مانع
- تشخیص شلیک کننده خودرو
یادداشت نصب
رادار در طرف کابینت دروازه مانع نصب شده است. با توجه به مرجع نصب در دستورالعمل، سوراخ باز Φ17mm است،فاصله افقی از کابینت مانع حدود 23-33 سانتی متر است، و فاصله سوراخ ثابت از زمین با توجه به اندازه موانع متفاوت است.
نقاط نصب توصیه شده:
- نصب رادار در سمت کابینت دروازه مانع رو به منطقه بازوی مانع
- منطقه تشخیص رادار را با منطقه حفاظت از بازوی مانع هماهنگ نگه دارید
- نوع و جهت مناسب بازوی مانع را در برنامه تنظیم کنید
- انجام یادگیری پس زمینه پس از نصب و تنظیم پارامتر
- افراد و وسایل نقلیه را در طول یادگیری زمینه از منطقه تشخیص دور نگه دارید
- پس از اتمام تمام تنظیمات پارامتر، تنظیمات را ذخیره کنید
پرسش های مکرر
RD79-6M عمدتا برای چه استفاده می شود؟
RD79-6M به طور عمده برای دروازه های مانع پارکینگ استفاده می شود تا محافظت ضد خرد و تشخیص ماشه را برای وسایل نقلیه و عابران پیاده فراهم کند.
RD79-6M از چه فرکانسي استفاده ميکنه؟
RD79-6M در فرکانس رادار امواج ميلي متري 79-81 گگاهرتز عمل مي کند.
آیا RD79-6M می تواند یک آشکارساز حلقه سنتی را جایگزین کند؟
در بسیاری از کاربردهای دروازه های مانع، RD79-6M می تواند به عنوان یک محرک مبتنی بر رادار یا راه حل تشخیص ضد خرد استفاده شود، به ویژه در مواردی که نصب حلقه زمین دشوار است.
از تشخیص پیاده رو پشتیبانی می کنه؟
آره رادار فقط از حالت شناسایی ماشين و پیاده و ماشين پشتیبانی ميکنه
چه نوع بازوی مانع پشتیبانی می شود؟
این نرم افزار از بازوی راست، بازوی تاشو، بازوی حصار و برنامه های تبلیغاتی دروازه مانع پشتیبانی می کند.
رادار چطور تنظیم شده؟
رادار را می توان از طریق برنامه GL Control از طریق اتصال بلوتوث پیکربندی کرد. نصب کنندگان می توانند حالت دستگاه، نوع مانع، جهت بازو، هدف تشخیص و محدوده تشخیص را تنظیم کنند.
چه روش های ارتباطی وجود دارد؟
RD79-6M از ارتباطات بلوتوث و RS485 پشتیبانی می کند.
ولتاژ کار چقدر است؟
ولتاژ کار DC12-24V است.
برای استفاده در فضای باز مناسب است؟
آره، RD79-6M دارای درجه محافظت IP66 است و از -40 درجه سانتیگراد تا +80 درجه سانتیگراد کار می کند
آیا از یادگیری زمینه پشتیبانی می کند؟
بله، بعد از نصب و تنظیم پارامتر، یادگیری پس زمینه به رادار کمک می کند تا با محیط محل سازگار شود و ثبات تشخیص را بهبود بخشد.
