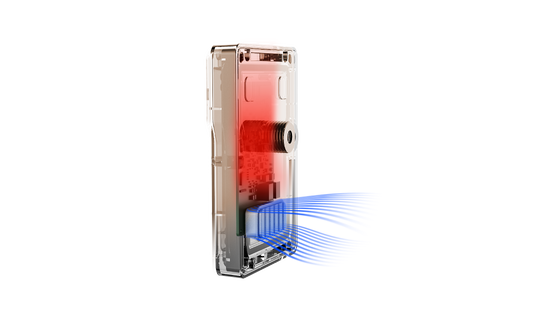

سنسور رادار دروازه مانع هوشمند RD79-6M برای تشخیص عابر پیاده خودرو، حفاظت ضد له شدن و کنترل دسترسی پارکینگ
| محل منبع | چین |
|---|---|
| نام تجاری | JUTAI |
| گواهی | CE |
| شماره مدل | RD79-6M |
| مدرک | RD79-6M.pdf |
| مقدار حداقل تعداد سفارش | 1 |
| قیمت | negotiable |
| جزئیات بسته بندی | کارتن |
| زمان تحویل | 5-8 روز کاری |
| شرایط پرداخت | L/C، D/A، D/P، T/T، وسترن یونیون |
| قابلیت ارائه | 1000 عدد در متر |
جزئیات محصول
| نوع محصول | سنسور رادار دروازه مانع | فناوری رادار | رادار امواج میلی متری ۷۹ گیگاهرتز |
|---|---|---|---|
| فرکانس عملیاتی | 79–81 گیگاهرتز | حالت رادار | ماشه ضد له شدن / ماشه / ماشه کوه شیبدار |
| تفکیک فاصله | 4 سانتی متر | پیکربندی آنتن | آنتن 2T4R |
| هدف شناسایی | فقط خودرو / تشخیص عابر پیاده و خودرو | نوع بازوی مانع | بازوی مستقیم / بازوی تاشو / بازوی حصار / مانع تبلیغاتی |
| روش ارتباط | روش ارتباط | پیکربندی برنامه | کنترل GL |
| زمان پاسخگویی | ≤100 میلیثانیه | ولتاژ تغذیه | DC12-24V |
| میانگین جریان | 200 میلی آمپر @ 12 ولت | حداکثر جریان | 600 میلی آمپر |
| توان متوسط | 1.2W@12V | دمای عملیاتی | -40 تا +80 درجه سانتیگراد |
| رتبه حفاظتی | IP66 | اندازه محصول | 73.5 × 110.9 × 32.8 میلی متر |
| خروجی سیم کشی | پاور، GND، RS485، COM، NO | عملکرد اصلی | محافظ ضد له شدن و باز شدن ماشه |
توضیحات محصول
RD79-6M حسگر رادار Smart Barrier Gate برای شناسایی پیاده روی خودرو، حفاظت ضد تصادف و کنترل دسترسی پارکینگ
خلاصه ی محصول
RD79-6M رادار سنسور 79GHz مانع دروازه فراهم می کند حفاظت پیشرفته ضد خرد و تشخیص پرتاب برای درب های مانع پارک، ورود و خروج سیستم های مدیریت، پارکینگ،گاراژ های زیرزمینی، و سیستم های کنترل دسترسی خودرو.
این حسگر رادار امواج میلیمتری 79GHz وسایل نقلیه یا پیاده را در منطقه بازوی مانع تشخیص می دهد، که اقدامات بلند و پایین تر را امکان پذیر می کند.در مقایسه با آشکارسازان حلقه سنتی یا سنسورهای مادون قرمز، RD79-6M از تکنولوژی رادار LFM-CW 79GHz با ساختار آنتن 2T4R استفاده می کند، ارائه وضوح دور دراز، تشخیص دقیق هدف،و عملکرد پایدار در محیط های پارکینگ در فضای باز یا پیچیده.
رادار از انواع مختلف بازوی مانع از جمله بازوی مستقیم، بازوی تاشو، موانع حصار و موانع تبلیغاتی پشتیبانی می کند.و حالت پرتاب با نصب شیب داربا پیکربندی برنامه بلوتوث و ارتباطات RS485 ، نصب کنندگان می توانند پارامترها را در طول راه اندازی پروژه به راحتی تنظیم کنند.
ویژگی های کلیدی
- کارکرد دوگانه- حفاظت ضد خرد شدن و شناسایی پرتاب را در یک سنسور رادار ادغام می کند
- رادار دقيقي 79 گيگاهرتز- تشخیص امواج میلیمتری 79-81GHz با وضوح فاصله 4 سانتی متر
- جدایی انسان از وسیله نقلیه- پشتیبانی از حالت های شناسایی خودرو فقط یا پیاده و خودرو
- سازگاری بازوی چند مانع- کار با بازو راست، بازو تاشو، بازو حصار، و تبلیغات دروازه های مانع
- تنظیم خطای برنامه بلوتوث- قابل تنظیم از طریق برنامه کنترل GL با اتصال بلوتوث
- محدوده تشخیص قابل تنظیم- فاصله چپ / راست قابل تنظیم، فاصله تشخیص طولانی، و نزدیک به فاصله تشخیص
- RS485 ارتباطات و خروجی رله- سازگار با کنترل کننده دروازه های مانع و سیستم های کنترل دسترسی پارکینگ
- IP66 حفاظت از محیط بیرون- محفظه PC و آلومینیوم با محدوده کار -40 °C تا +80 °C
مشخصات فنی
| ماده | مشخصات |
|---|---|
| مدل | RD79-6M |
| نوع محصول | سنسور رادار دروازه مانع |
| فرکانس کار | ۷۹ تا ۸۱ گیگاهرتز |
| تکنولوژی رادار | رادار امواج میلی متری LFM-CW |
| آنتن | 2T4R |
| وضوح فاصله | 4 سانتي متر |
| هدف شناسایی | فقط برای وسایل نقلیه / تشخیص پیاده و وسایل نقلیه |
| نوع دروازه مانع | بازوی راست / بازوی تاشو / بازوی حصار / موانع تبلیغات |
| ارتباطات | بلوتوث / RS485 |
| زمان پاسخ | ≤100ms |
| ولتاژ تغذیه | DC12-24V |
| جریان متوسط | 200mA@12V |
| حداکثر جریان عملیاتی | 600mA |
| قدرت متوسط | 1.2W@12V |
| مواد مسکن | PC + آلیاژ آلومینیوم |
| اندازه محصول | 73.5 * 110.9 * 32.8mm |
| درجه بندی حفاظت | IP66 |
| دمای کار | -40°C تا +80°C |
تعریف سیم کشی
| رنگ سیم | عملکرد |
|---|---|
| قرمز | +12-24V DC |
| سیاه | GND |
| سبز | RS485 B- |
| زرد | RS485 A+ |
| آبی | COM |
| سفید | نه |
| قهوه ای | محرمانه |
| نارنجی | محرمانه |
درخواست ها
- دروازه های مانع پارکینگ
- ورودی و خروجی پارکینگ
- کنترل دسترسی به گاراژ زیرزمینی
- دروازه های پارکینگ مسکونی
- سیستم های پارکینگ ساختمان های تجاری
- مدیریت ورودی خودرو
- دروازه های مانع بازوی راست
- دروازه های مانع بازوی تاشو
- دروازه های مانع از حصار
- دروازه های مانع تبلیغات
- حفاظت ضد خرد شدن دروازه مانع
- تشخیص شلیک کننده خودرو
یادداشت نصب
رادار در سمت کابینت دروازه مانع نصب می شود. نصب نیاز به یک سوراخ افتتاح Φ17mm، با فاصله افقی از کابینت مانع حدود 23-33cm،و فاصله سوراخ ثابت از زمین با توجه به اندازه مانع متفاوت است.
نقاط نصب توصیه شده:
- نصب رادار در سمت کابینت دروازه مانع رو به منطقه بازوی مانع
- منطقه تشخیص رادار را با منطقه حفاظت از بازوی مانع هماهنگ نگه دارید
- نوع و جهت مناسب بازوی مانع را در برنامه تنظیم کنید
- انجام یادگیری پس زمینه پس از نصب و تنظیم پارامتر
- افراد و وسایل نقلیه را در طول یادگیری زمینه از منطقه تشخیص دور نگه دارید
- پس از اتمام تمام تنظیمات پارامتر، تنظیمات را ذخیره کنید
پرسش های مکرر
سوال1: RD79-6M عمدتا برای چه چیزی استفاده می شود؟
A: RD79-6M عمدتاً برای دروازه های مانع پارکینگ برای محافظت از ضد خرد و تشخیص ماشه برای وسایل نقلیه و عابران پیاده استفاده می شود.
س2: RD79-6M از چه فرکانسی استفاده می کند؟
جواب: RD79-6M در فرکانس رادار امواج میلیمتری 79-81GHz کار می کند.
س3: آیا RD79-6M می تواند یک آشکارساز حلقه سنتی را جایگزین کند؟
A: در بسیاری از کاربردهای دروازه های مانع، RD79-6M می تواند به عنوان یک پرتاب کننده مبتنی بر رادار یا راه حل تشخیص ضد خرد استفاده شود، به ویژه در مواردی که نصب حلقه زمین دشوار است.
سوال 4: آیا از تشخیص پیاده ها پشتیبانی می کند؟
پاسخ: بله. رادار از حالت تشخیص خودرو و پیاده و خودرو پشتیبانی می کند.
س5: چه نوع بازوی مانع پشتیبانی می شود؟
A: از برنامه های بازوی راست، بازوی تاشو، بازوی حصار و برنامه های بازوی مانع تبلیغاتی پشتیبانی می کند.
س6: رادار چگونه تنظیم شده است؟
A: رادار را می توان از طریق برنامه GL Control از طریق اتصال بلوتوث پیکربندی کرد. نصب کنندگان می توانند حالت دستگاه، نوع مانع، جهت بازو، هدف تشخیص و محدوده تشخیص را تنظیم کنند.
س7: چه روش های ارتباطی پشتیبانی می شود؟
A: RD79-6M از ارتباطات بلوتوث و RS485 پشتیبانی می کند.
سوال 8: ولتاژ کاری چیست؟
A: ولتاژ کار DC12-24V است.
س9: آیا برای استفاده در فضای باز مناسب است؟
A: بله. RD79-6M دارای درجه محافظت IP66 است و از -40 °C تا +80 °C کار می کند.
س10: آیا از یادگیری زمینه پشتیبانی می کند؟
A: بله. پس از نصب و تنظیم پارامتر، یادگیری زمینه به رادار کمک می کند تا با محیط سایت سازگار شود و ثبات تشخیص را بهبود بخشد.
