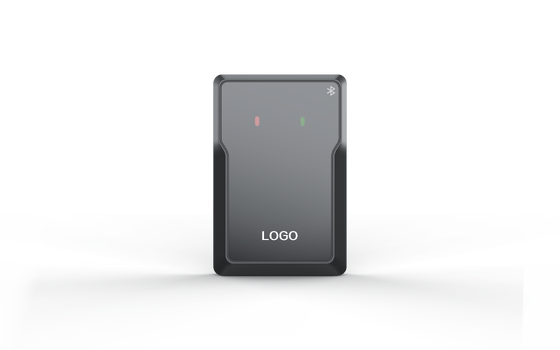

RD79-6M 79GHz سنسور رادار دروازه موانع برای ضد خرد و تشخیص ماشه IP66 بلوتوث RS485
| محل منبع | چین |
|---|---|
| نام تجاری | JUTAI |
| گواهی | CE |
| شماره مدل | RD79-6M |
| مدرک | RD79-6M.pdf |
| مقدار حداقل تعداد سفارش | 1 |
| قیمت | negotiable |
| جزئیات بسته بندی | کارتن |
| زمان تحویل | 5-8 روز کاری |
| شرایط پرداخت | L/C، D/A، D/P، T/T، وسترن یونیون |
| قابلیت ارائه | 1000 عدد در متر |
جزئیات محصول
| نوع محصول | سنسور رادار دروازه مانع | فناوری رادار | رادار امواج میلی متری ۷۹ گیگاهرتز |
|---|---|---|---|
| فرکانس عملیاتی | 79–81 گیگاهرتز | حالت رادار | ماشه ضد له شدن / ماشه / ماشه کوه شیبدار |
| تفکیک فاصله | 4 سانتی متر | پیکربندی آنتن | آنتن 2T4R |
| هدف شناسایی | فقط خودرو / تشخیص عابر پیاده و خودرو | نوع بازوی مانع | بازوی مستقیم / بازوی تاشو / بازوی حصار / مانع تبلیغاتی |
| روش ارتباط | روش ارتباط | پیکربندی برنامه | کنترل GL |
| زمان پاسخگویی | ≤100 میلیثانیه | ولتاژ تغذیه | DC12-24V |
| میانگین جریان | 200 میلی آمپر @ 12 ولت | حداکثر جریان | 600 میلی آمپر |
| توان متوسط | 1.2W@12V | دمای عملیاتی | -40 تا +80 درجه سانتیگراد |
| رتبه حفاظتی | IP66 | اندازه محصول | 73.5 × 110.9 × 32.8 میلی متر |
| خروجی سیم کشی | پاور، GND، RS485، COM، NO | عملکرد اصلی | محافظ ضد له شدن و باز شدن ماشه |
توضیحات محصول
سنسور رادار گیت مانع RD79-6M 79 گیگاهرتز برای تشخیص ضد برخورد و ماشه IP66 بلوتوث RS485
سنسور رادار گیت مانع RD79-6M 79 گیگاهرتز
RD79-6M یک سنسور رادار موج میلیمتری 79 گیگاهرتزی است که برای گیتهای مانع پارکینگ، مدیریت ورودی و خروجی، پارکینگها، گاراژهای زیرزمینی و سیستمهای کنترل دسترسی خودرو طراحی شده است. این سنسور میتواند هم برایمحافظت در برابر برخورد و هم برایتشخیص ماشه استفاده شود و به گیت مانع کمک میکند تا خودروها یا عابران پیاده را در منطقه بازوی مانع تشخیص دهد و عمل بالا و پایین رفتن را با ایمنی بیشتری کنترل کند.
در مقایسه با آشکارسازهای حلقوی سنتی یا سنسورهای مادون قرمز، RD79-6M از فناوری رادار موج میلیمتری LFM-CW 79 گیگاهرتزی با ساختار آنتن 2T4R استفاده میکند. این سنسور وضوح فاصله بالا، تشخیص دقیق هدف و عملکرد پایدار را در محیطهای پارکینگ بیرونی یا پیچیده ارائه میدهد. این رادار میتواند به کاهش هشدارهای کاذب و بهبود ایمنی گیت مانع کمک کند، به خصوص در مکانهایی که تردد خودرو زیاد است و فضای نصب محدود است.
این رادار از انواع مختلف بازوی مانع از جمله بازوهای مستقیم، بازوهای تاشو، بازوهای حصاری و بازوهای تبلیغاتی پشتیبانی میکند. همچنین از حالتهای تشخیص مختلفی از جمله حالت ضد برخورد، حالت ماشه و حالت ماشه نصب شده در شیب پشتیبانی میکند. با پیکربندی برنامه بلوتوث و ارتباط RS485، نصبکنندگان میتوانند پارامترها را در طول راهاندازی پروژه راحتتر تنظیم کنند. PDF نشان میدهد که رادار را میتوان از طریق برنامه GL Control پیکربندی کرد، از جمله حالت دستگاه، نوع بازوی مانع، جهت بازو، نوع هدف تشخیص، فاصله تشخیص، یادگیری پسزمینه، ذخیره پیکربندی و توابع راهاندازی مجدد.
ویژگیهای کلیدی
- یک دستگاه برای تشخیص ضد برخورد و ماشه - RD79-6M محافظت در برابر برخورد و تشخیص ماشه را در یک سنسور رادار ادغام میکند. این سنسور میتواند به محافظت از خودروها و عابران پیاده زیر بازوی مانع کمک کند و در عین حال تشخیص ماشه خودرو را برای کنترل گیت مانع فراهم کند.
- فناوری رادار با دقت بالا 79 گیگاهرتز - رادار در فرکانس 79-81 گیگاهرتز کار میکند و از تشخیص موج میلیمتری برای بهبود وضوح زاویهای و دقت اندازهگیری استفاده میکند. وضوح فاصله 4 سانتیمتری به تشخیص دقیقتر اهداف در اطراف بازوی مانع کمک میکند.
- پشتیبانی از جداسازی انسان و خودرو - رادار از انتخاب نوع هدف پشتیبانی میکند، از جمله فقط تشخیص خودرو و تشخیص عابر پیاده به علاوه خودرو. این امر آن را برای پروژههای پارکینگ با الزامات مختلف ایمنی و مدیریت ترافیک مناسب میسازد.
- سازگاری با انواع بازوی مانع - RD79-6M از کاربردهای گیت مانع با بازوی مستقیم، بازوی تاشو، بازوی حصاری و بازوی تبلیغاتی پشتیبانی میکند. نصبکنندگان میتوانند نوع بازوی مانع را در برنامه بر اساس سایت واقعی انتخاب کنند.
- اشکالزدایی با برنامه بلوتوث - رادار را میتوان از طریق برنامه GL Control پیکربندی کرد. نصبکنندگان میتوانند دستگاه RD79-6M را جستجو کنند، از طریق بلوتوث متصل شوند، رمز عبور را وارد کنند، پیکربندی را بخوانند، پارامترها را تنظیم کنند، یادگیری پسزمینه را انجام دهند، پیکربندی را ذخیره کنند و رادار را مجدداً راهاندازی کنند.
- محدوده تشخیص قابل تنظیم - برنامه به کاربران اجازه میدهد تا فاصله چپ، فاصله راست، فاصله تشخیص طولانی و فاصله عدم تشخیص نزدیک را بر اساس سناریوی واقعی گیت مانع تنظیم کنند. این به بهبود پیکربندی منطقه ضد ضربه و کاهش تشخیص کاذب کمک میکند.
- ارتباط RS485 و خروجی رله - نمودار سیمکشی ورودی برق DC، ارتباط RS485 A/B، خروجی COM و NO را نشان میدهد. این امر رادار را برای کنترلکنندههای گیت مانع و سیستمهای کنترل دسترسی پارکینگ مناسب میسازد.
- حفاظت در فضای باز IP66 - رادار دارای درجه حفاظت IP66، بدنه PC و آلیاژ آلومینیوم و محدوده دمای کاری از -40 درجه سانتیگراد تا +80 درجه سانتیگراد است که آن را برای پارکینگهای بیرونی، گاراژهای زیرزمینی و محیطهای با آب و هوای سخت مناسب میسازد.
مشخصات فنی
| مورد | مشخصات |
|---|---|
| مدل | RD79-6M |
| نوع محصول | سنسور رادار گیت مانع |
| فرکانس کاری | 79-81 گیگاهرتز |
| فناوری رادار | رادار موج میلیمتری LFM-CW |
| آنتن | 2T4R |
| وضوح فاصله | 4 سانتیمتر |
| هدف تشخیص | فقط خودرو / تشخیص عابر پیاده و خودرو |
| نوع گیت مانع | بازوی مستقیم / بازوی تاشو / بازوی حصاری / مانع تبلیغاتی |
| ارتباط | بلوتوث / RS485 |
| زمان پاسخ | ≤100 میلیثانیه |
| ولتاژ تغذیه | DC12-24V |
| جریان متوسط | 200 میلیآمپر در 12 ولت |
| حداکثر جریان کاری | 600 میلیآمپر |
| توان متوسط | 1.2 وات در 12 ولت |
| جنس بدنه | PC + آلیاژ آلومینیوم |
| اندازه محصول | 73.5 × 110.9 × 32.8 میلیمتر |
| درجه حفاظت | IP66 |
| دمای کاری | -40 درجه سانتیگراد تا +80 درجه سانتیگراد |
تعریف سیمکشی
| رنگ سیم | عملکرد |
|---|---|
| قرمز | +12-24 ولت DC |
| مشکی | زمین |
| سبز | RS485 B- |
| زرد | RS485 A+ |
| آبی | COM |
| سفید | NO |
| قهوهای | رزرو شده |
| نارنجی | رزرو شده |
کاربردها
- گیتهای مانع پارکینگ
- ورودی و خروجی پارکینگها
- کنترل دسترسی گاراژ زیرزمینی
- گیتهای پارکینگ مجتمع مسکونی
- سیستمهای پارکینگ ساختمانهای تجاری
- مدیریت ورودی خودرو
- گیتهای مانع با بازوی مستقیم
- گیتهای مانع با بازوی تاشو
- گیتهای مانع با بازوی حصاری
- گیتهای مانع تبلیغاتی
- محافظت در برابر برخورد گیت مانع
- تشخیص ماشه خودرو
نکات نصب
رادار روی سمت کابینت گیت مانع نصب میشود. طبق مرجع نصب در دفترچه راهنما، سوراخ بازشو 17 میلیمتر است، فاصله افقی از کابینت مانع حدود 23-33 سانتیمتر است و فاصله سوراخ ثابت از زمین بسته به اندازه مانع متفاوت است. دفترچه راهنما همچنین ابعاد محصول را 73.5 × 110.9 × 32.8 میلیمتر نشان میدهد.
نقاط پیشنهادی نصب:
- رادار را روی سمت کابینت گیت مانع رو به منطقه بازوی مانع نصب کنید.
- منطقه تشخیص رادار را با منطقه محافظت بازوی مانع همتراز نگه دارید.
- نوع و جهت بازوی مانع صحیح را در برنامه تنظیم کنید.
- پس از نصب و تنظیم پارامترها، یادگیری پسزمینه را انجام دهید.
- در طول یادگیری پسزمینه، افراد و خودروها را از منطقه تشخیص دور نگه دارید.
- پس از اتمام تمام تنظیمات پارامتر، پیکربندی را ذخیره کنید.
سوالات متداول
سوال 1: RD79-6M عمدتاً برای چه مواردی استفاده میشود؟
پاسخ: RD79-6M عمدتاً برای گیتهای مانع پارکینگ برای ارائه محافظت در برابر برخورد و تشخیص ماشه برای خودروها و عابران پیاده استفاده میشود.
سوال 2: RD79-6M از چه فرکانسی استفاده میکند؟
پاسخ: RD79-6M در فرکانس رادار موج میلیمتری 79-81 گیگاهرتز کار میکند.
سوال 3: آیا RD79-6M میتواند جایگزین آشکارساز حلقوی سنتی شود؟
پاسخ: در بسیاری از کاربردهای گیت مانع، RD79-6M میتواند به عنوان یک راهحل تشخیص ماشه یا ضد برخورد مبتنی بر رادار استفاده شود، به خصوص در مواردی که نصب حلقه زمینی دشوار است.
سوال 4: آیا از تشخیص عابر پیاده پشتیبانی میکند؟
پاسخ: بله. این رادار از حالتهای تشخیص فقط خودرو و تشخیص عابر پیاده به علاوه خودرو پشتیبانی میکند.
سوال 5: از چه انواع بازوی مانع پشتیبانی میشود؟
پاسخ: این سنسور از کاربردهای گیت مانع با بازوی مستقیم، بازوی تاشو، بازوی حصاری و بازوی تبلیغاتی پشتیبانی میکند.
سوال 6: رادار چگونه پیکربندی میشود؟
پاسخ: رادار را میتوان از طریق برنامه GL Control با اتصال بلوتوث پیکربندی کرد. نصبکنندگان میتوانند حالت دستگاه، نوع مانع، جهت بازو، هدف تشخیص و محدوده تشخیص را تنظیم کنند.
سوال 7: از چه روشهای ارتباطی پشتیبانی میشود؟
پاسخ: RD79-6M از ارتباط بلوتوث و RS485 پشتیبانی میکند.
سوال 8: ولتاژ کاری چیست؟
پاسخ: ولتاژ کاری DC12-24V است.
سوال 9: آیا برای استفاده در فضای باز مناسب است؟
پاسخ: بله. RD79-6M دارای درجه حفاظت IP66 است و در دمای -40 درجه سانتیگراد تا +80 درجه سانتیگراد کار میکند.
سوال 10: آیا از یادگیری پسزمینه پشتیبانی میکند؟
پاسخ: بله. پس از نصب و تنظیم پارامترها، یادگیری پسزمینه به رادار کمک میکند تا با محیط سایت سازگار شود و پایداری تشخیص را بهبود بخشد.
