LD-100 / LD-102
آشکارساز حلقه تک کاناله خودرو

1. بررسی اجمالی محصول

2. خلاصه ویژگی سریع

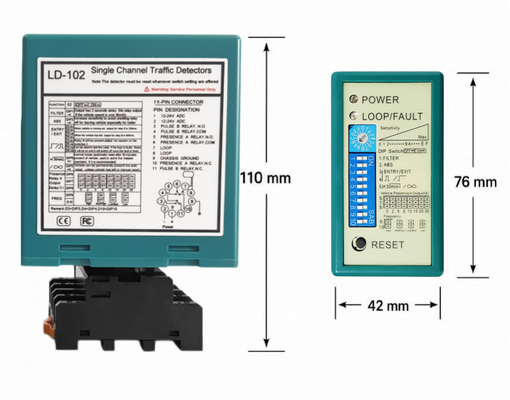

3. تصاویر و جزئیات محصول

4. مشخصات فنی

5. مدل موقعیت یابی و مرجع خانواده

این صفحه محصول بر روی سری تک کانال تمرکز دارد. گرافیک مرجع زیر به خریداران کمک می کند تا موقعیت LD-100 / LD-102 را در خانواده آشکارسازهای حلقه JUTAI درک کنند.

6. تنظیم و اشکال زدایی محتوا

در زیر ماژول اشکال زدایی کامل با تصاویر جداگانه برای هر منطقه کنترل سازماندهی مجدد شده است، بنابراین صفحه محصول کامل می ماند و نصب کنندگان می توانند به سرعت هر عملکرد را درک کنند.

6.1 مرجع سیم کشی و نصب

مرجع سیم کشی ترمینال

LD-100 از ورودی 100-240 VAC استفاده می کند، در حالی که LD-102 از ورودی 12-24 ولت AC/DC استفاده می کند. پایه های باقی مانده برای اتصال حلقه، خروجی رله حضوری، خروجی رله پالس و زمین شاسی استفاده می شود.

جهت نصب صحیح

آشکارساز و سیم‌کشی حلقه را مطابق جهت توصیه شده در فایل منبع نصب کنید تا از عملکرد ناپایدار و تحریک نادرست جلوگیری کنید.

اندازه حلقه و تعداد چرخش

ابعاد حلقه و تعداد دورها را با توجه به عرض خط و نوع وسیله نقلیه انتخاب کنید. از کابل فیدر جفت پیچ خورده استفاده کنید و از اجرای آن با خطوط جریان بالا خودداری کنید.

6.2 نشانگرهای LED روی صفحه

LED قرمز وضعیت برق را نشان می دهد. چراغ سبز LOOP/FAULT وضعیت حلقه را نشان می‌دهد: غیرفعال است، ثابت است شناسایی می‌شود و خطا چشمک می‌زند.

	ناحیه نشانگر LED در هنگام راه اندازی ابتدا به LED های POWER و LOOP/FAULT توجه کنید. آنها به نصب کنندگان کمک می کنند تا تشخیص دهند که آیا آشکارساز به درستی روشن می شود، آیا وسیله نقلیه شناسایی شده است یا اینکه آیا حلقه در وضعیت معیوب است.
	تنظیم حساسیت از انتخابگر چرخشی برای انتخاب یکی از 16 سطح حساسیت استفاده کنید. حساسیت بالاتر برای موتورسیکلت ها یا وسایل نقلیه کوچک توصیه می شود. حساسیت کمتر به کاهش تحریک کاذب در محیط های پر سر و صدا کمک می کند.
	جهت گیری پایه سوئیچ DIP بلوک سوئیچ DIP ناحیه پیکربندی اصلی است. اطمینان حاصل کنید که نصاب ها قبل از تغییر هر پارامتر، جهت روشن/خاموش را به وضوح درک کرده اند.
	افزایش حساسیت خودکار DIP 2 ASB هنگامی که وسایل نقلیه با تخت بالا مانند کامیون ها، اتوبوس ها و تریلرها به تشخیص پایدارتر نیاز دارند، ASB را فعال کنید. این عملکرد قابلیت اطمینان تشخیص را پس از اولین بار ورود خودرو به ناحیه حلقه بهبود می بخشد.
	DIP 3 و DIP 4 ورود خروجی و منطق رله این کلیدها برای انتخاب منطق رله مربوط به ورود یا خروج یا رفتار پالس استفاده می شود. حالتی را انتخاب کنید که با مانع، دوربین، دروازه یا منطق کنترل شمارش مطابقت دارد.
	حالت حضور خودرو DIP 5 این تنظیم رفتار نگهداری حضور را کنترل می کند. این می‌تواند از حضور مداوم، زمان‌بندی ثابت نگه‌داشتن، یا عملکردهای نگه‌داری طولانی‌مدت مطابق با الزامات سایت پشتیبانی کند.
	زمانبندی خروجی رله DIP 6 تا DIP 8 این سوئیچ ها گزینه های زمان بندی خروجی را برای رله حضوری با تأخیرهای متعدد قابل انتخاب مانند 0، 2، 5، 8، 10، 15، 20 و 30 ثانیه تعریف می کنند.
	تنظیم فرکانس DIP 9 و DIP 10 هنگامی که چندین حلقه در این نزدیکی نصب می شود، فرکانس های کاری مختلف را برای کاهش تداخل و تداخل الکترومغناطیسی بین خطوط مجاور انتخاب کنید.
	دکمه RESET پس از تغییر سیم کشی یا تنظیمات DIP، RESET را فشار دهید تا آشکارساز وضعیت حلقه را دوباره یاد بگیرد و با پیکربندی جدید شروع به کار کند.

7. ماژول سناریو کاربردی

سناریوهای برنامه زیر با استفاده از تصویر برنامه مرجعی که ارائه کرده‌اید بهینه شده‌اند، اما با وسایل نقلیه واضح‌تر و واقعی‌تر، ترکیب تمیزتر و طرح‌بندی شلوغ کمتر برای استفاده مستقیم از وب‌سایت جایگزین شده‌اند.

سناریو استفاده از ارزش دروازه مانع پارکینگ و خط LPR وسایل نقلیه در حال نزدیک شدن را شناسایی کنید، ضبط دوربین را فعال کنید، مانع را باز کنید و محافظت در برابر تصادف را در زیر بازوی بوم ایجاد کنید. تشخیص درب و لیفتراک صنعتی هنگامی که لیفتراک نزدیک می شود، درهای پرسرعت را فعال کنید و در حالی که خودرو در ناحیه لوپ باقی می ماند، در را باز نگه دارید. دسترسی به جامعه مسکونی پشتیبانی از کنترل دسترسی وسایل نقلیه برای ورودی های جامعه، از جمله تشخیص مطمئن موتورسیکلت ها و اتومبیل ها. سیستم های درب کشویی و پارکینگ درهای کشویی یا وسایل ورودی پارکینگ را فعال کنید، در حالی که فعال‌سازی کاذب عابران پیاده یا گاری‌ها را کاهش دهید. بولاردهای اتوماتیک هنگامی که خودروهای مجاز نزدیک می شوند، بولاردها را پایین بیاورید و تا زمانی که خودرو کاملاً از آن عبور کند، بالا آمدن مجدد را به تاخیر بیندازید. سیستم توزین ورود کامیون به باسکول را تشخیص دهید و منطق توزین را با دقت هماهنگ کنید. شمارش پارکینگ با نمایشگر فضای LED با سیستم های شمارش پارکینگ و نمایشگرهای LED کار کنید تا عبور وسیله نقلیه را تأیید کرده و داده های فضای موجود را به روز کنید. سیگنال ترافیک و کنترل کنار جاده ورودی حضور وسیله نقلیه را برای درخواست سیگنال، کنترل خط یا اتوماسیون دسترسی کنار جاده ارائه دهید.

8. چه چیزی جوتای را متفاوت می کند

تصویر مقایسه زیر را می توان به عنوان یک ماژول پشتیبانی فروش متقاعد کننده در وب سایت حفظ کرد. تفاوت های اصلی بین آشکارسازهای حلقه JUTAI و جایگزین های رایج کم هزینه را خلاصه می کند.

· دامنه اندوکتانس حلقه گسترده تر 20-2000 μH نسبت به بسیاری از جایگزین های اساسی

· راه اندازی مجدد خودکار و عملکرد خطای سیم پیچ تعمیر و نگهداری را ساده می کند و زمان خرابی را کاهش می دهد

· انتخاب حساسیت 16 جهتی امکان سازگاری دقیق تری با موتورسیکلت ها، اتومبیل ها و کامیون ها را فراهم می کند

· عدم تداخل با خواننده RFID 125 کیلوهرتز آن را برای پروژه های کنترل دسترسی ترکیبی مناسب می کند

· محفظه قوی با حفاظت در برابر صاعقه 40000 ولت، قابلیت اطمینان میدان را بهبود می بخشد

9. نکات نصب

· حلقه را به طور مرتب در سطح جاده برش دهید و پس از نصب کابل، شکاف را به درستی ببندید.

· از کابل فیدر جفت پیچ خورده بین حلقه و آشکارساز برای کاهش تداخل الکترومغناطیسی استفاده کنید.

کابل های فیدر حلقه را با کابل های برق با ولتاژ بالا یا جریان بالا هدایت نکنید.

· برای حلقه های مجاور یا پروژه های چند لاین، فرکانس های عملیاتی مختلف را انتخاب کنید.

· پس از تغییر تنظیمات DIP یا سیم کشی مجدد، RESET را فشار دهید تا وضعیت حلقه را دوباره یاد بگیرید.

· هنگام تشخیص موتورسیکلت یا وسایل نقلیه کوچک حساسیت را افزایش دهید. از ASB برای اتوبوس ها، کامیون ها و خودروهای شاسی بلند استفاده کنید.

10. سوالات متداول

س: تفاوت بین LD-100 و LD-102 چیست؟

A: LD-100 از منبع تغذیه 100-240 VAC استفاده می کند، در حالی که LD-102 از منبع تغذیه 12-24 ولت AC/DC استفاده می کند. منطق تشخیص هسته و زمینه های کاربردی آنها یکسان است.

س: آیا می توان از این آشکارساز برای محافظت در برابر تصادف دروازه مانع استفاده کرد؟

ج: بله. رله حضور فعال می ماند در حالی که وسیله نقلیه روی حلقه باقی می ماند، که به باز نگه داشتن مانع کمک می کند و خطر برخورد را کاهش می دهد.

س: آیا می تواند موتور سیکلت و وسایل نقلیه کوچک را تشخیص دهد؟

ج: بله. تنظیم حساسیت 16 سطحی به نصاب اجازه می دهد تا حساسیت موتورسیکلت ها، اسکوترها و وسایل نقلیه جمع و جور را افزایش دهد.

س: آیا می تواند کامیون ها و تریلرها را شناسایی کند؟

ج: بله. افزایش حساسیت خودکار ASB باعث بهبود پایداری کامیون‌ها، اتوبوس‌ها و وسایل نقلیه با تخت بالا می‌شود.

س: آیا نرم افزار برای پیکربندی مورد نیاز است؟

پاسخ: خیر. تمام تنظیمات اولیه مستقیماً روی پانل جلویی با استفاده از سوئیچ حساسیت چرخشی، سوئیچ های DIP و دکمه RESET انجام می شود.

س: آیا می توان چند آشکارساز را نزدیک هم نصب کرد؟

ج: بله. از فرکانس های کاری مختلف برای حلقه های مجاور برای کاهش تداخل استفاده کنید.

11. توضیحات محصول وب سایت آماده کپی

JUTAI LD-100 و LD-102 آشکارسازهای حلقه خودرو تک کانال جمع و جور هستند که برای تشخیص پایدار وسیله نقلیه القایی در گیت های مانع پارکینگ، درب های صنعتی، دروازه های کشویی، خطوط LPR، ستون ها، سیستم های سیگنال ترافیک، خطوط ETC و سیستم های توزین طراحی شده اند. با استفاده از یک حلقه القایی نصب شده در زمین، آشکارساز به دقت حضور خودرو را حس می کند و سیگنال های رله را برای باز کردن، نگه داشتن، شمارش، راه اندازی دوربین و قفل شدن ایمنی خروجی می دهد.

نسخه LD-100 از ورودی برق 100-240 VAC پشتیبانی می کند، در حالی که نسخه LD-102 از ورودی 12-24 ولت AC/DC پشتیبانی می کند که گزینه های انعطاف پذیری را برای هر دو سیستم کنترل سنتی AC و ولتاژ پایین به نصاب ها می دهد. با دامنه وسیع القایی حلقه 20-2000 μH، آشکارساز به راحتی با اندازه های حلقه های مختلف و شرایط مکان سازگار می شود. شانزده سطح حساسیت قابل انتخاب به اطمینان از شناسایی قابل اعتماد موتورسیکلت ها، خودروهای سواری، SUV ها، لیفتراک ها، اتوبوس ها و کامیون ها کمک می کند. زمان پاسخ قابل انتخاب از 10 تا 90 میلی ثانیه امکان واکنش سریع برای موانع، درها و سایر تجهیزات اتوماسیون را فراهم می کند.

برای عملکرد میدانی پیشرفته، آشکارساز شامل تقویت حساسیت خودکار ASB برای وسایل نقلیه با تخت بالا، منطق رله قابل تنظیم، تنظیمات فرکانس چندگانه برای تاسیسات حلقه نزدیک، راه اندازی مجدد خودکار، نشانگر خطای سیم پیچ و حفاظت از صاعقه 40000 ولت است. با خوانندگان RFID 125 کیلوهرتز تداخلی ایجاد نمی کند، که آن را برای پروژه های پارکینگ یکپارچه و کنترل دسترسی مناسب می کند. LD-100 / LD-102 با راه اندازی ساده DIP سوئیچ، نشانگر وضعیت LED و دکمه RESET جلویی، راه حلی مناسب برای نصب برای شناسایی طولانی مدت خودرو ارائه می دهد.
