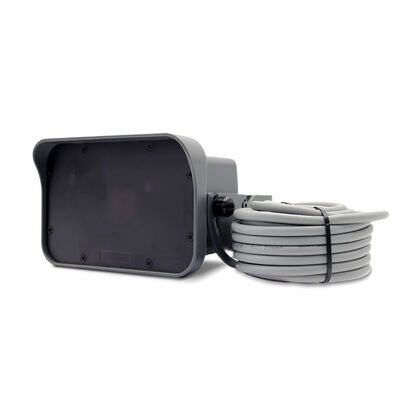

RVP42-7M 24GHz رادار دوپلر سنسور حرکت فورتکلفت تشخیص پیاده رو IP65 برای درب صنعتی
| محل منبع | چین |
|---|---|
| نام تجاری | JUTAI |
| گواهی | FDA, E-MARK, CE, ISO, FCC, RoHS, DOT, ASTM, AS/NZS, CCC, GS |
| شماره مدل | RVP42-7m |
| مقدار حداقل تعداد سفارش | 1 |
| قیمت | negotiable |
| جزئیات بسته بندی | کارتون |
| زمان تحویل | 5-8 روز |
| شرایط پرداخت | T/T ، L/C ، D/A ، D/P ، Western Union ، PayPal ،، MoneyGram ، Alipay |
| قابلیت ارائه | 1000 قطعه در ماه |
جزئیات محصول
| فناوری هسته | رادار داپلر 24.125 گیگاهرتز با ماژول Planar | هدف شناسایی | وسیله نقلیه، عابر پیاده، لیفتراک |
|---|---|---|---|
| دقت تشخیص | 95٪ برای خودرو و عابر پیاده | منبع تغذیه | 12-36 ولت DC |
| جریان کار | <100mA | فرکانس آنتن | 24.125 گیگاهرتز |
| ضد آب | IP65 | انتقال قدرت | <20 dBm |
| ارتفاع نصب | 2 تا 7 متر | ||
| برجسته کردن | حسگر حرکتی رادار دوپلر 24GHz,سنسور حرکت درب صنعتی IP65,سنسور رادار تشخیص پیاده روی فولکلور,IP65 industrial door motion sensor,forklift pedestrian detection radar sensor |
||
توضیحات محصول
سنسور تشخیص حرکت رادار داپلر صنعتی JUTAI RVP42-7M 24 گیگاهرتز
تشخیص وسیله نقلیه و عابر پیاده برای درب صنعتی، گیت و سیستم کنترل دسترسی
معرفی محصول
JUTAI RVP42-7M یک سنسور تشخیص حرکت رادار صنعتی با کارایی بالا است که به طور ویژه برای دربهای صنعتی اتوماتیک، دربهای گاراژ، دربهای سردخانه، موانع جادهای، اسکلههای بارگیری انبار و سناریوهای کنترل دسترسی توسعه یافته است. این سنسور بر اساس فناوری رادار داپلر 24.125 گیگاهرتز با پردازش سیگنال دیجیتال، تشخیص با دقت بالا از افراد، وسایل نقلیه و لیفتراکهای در حال حرکت را ارائه میدهد و دارای الگوریتمهای تشخیص و فیلترینگ هوشمند داخلی برای کاهش موثر تریگرهای کاذب است. با درجه حفاظت IP65 ضد گرد و غبار و ضد آب، سازگاری با دمای گسترده و گزینههای پیکربندی انعطافپذیر، یک راه حل تشخیص قابل اعتماد برای اتوماسیون صنعتی و سیستمهای کنترل دسترسی هوشمند است.
مزایای رقابتی اصلی
-
تشخیص هوشمند با دقت بالااستفاده از ماژول رادار داپلر مسطح 24.125 گیگاهرتز، دقت تشخیص 95% برای وسایل نقلیه و عابران پیاده، پشتیبانی از تشخیص حرکت رو به جلو/عقب/دو جهته، و توانایی تمایز موثر بین اهداف متحرک و تداخل ایستا.
-
نرخ تریگر کاذب فوقالعاده پایینعملکرد فیلترینگ حرکت جانبی قابل تنظیم در 4 سطح داخلی، میتواند عابران پیاده/وسایل نقلیه در حال حرکت جانبی را تشخیص و فیلتر کند؛ حالت ضد تداخل 2 سطحی، به طور موثر تداخل لامپهای فلورسنت، لامپهای HID، سیستمهای بیسیم، موتورها و اینورترها را سرکوب میکند، نرخ تریگر کاذب کلی زیر 1% کنترل میشود.
-
سازگاری محیطی درجه صنعتیمحفظه کاملاً مهر و موم شده IP65، میتواند به طور پایدار در محیطهای خشن -30 درجه سانتیگراد تا +60 درجه سانتیگراد، سازگاری با رطوبت 0% تا 95% بدون میعان، مناسب برای محیطهای خارجی، سردخانه، کارگاه کارخانه و سایر سناریوهای پیچیده کار کند.
-
پیکربندی انعطافپذیر و آسانتنظیم حساسیت 5 سطحی، زمان نگهداری رله قابل تنظیم 0.2 ثانیه تا 5 ثانیه، 7 گروه از پیش تنظیمات ارتفاع نصب، حالتهای مختلف جهت تشخیص، میتواند به طور انعطافپذیر بر اساس سناریوهای کاربردی واقعی تنظیم شود تا بهترین اثر تشخیص را بدست آورد.
-
پاسخ سریع و خروجی قابل اعتمادپاسخ تریگر فوقالعاده سریع کمتر از 50 میلیثانیه، خروجی رله قابل پیکربندی NO/NC، منبع تغذیه DC ولتاژ گسترده 12-36 ولت، مصرف برق کم کمتر از 100 میلیآمپر، مناسب برای عملکرد پایدار طولانی مدت در سیستمهای صنعتی.
مشخصات فنی دقیق
جدول
| پارامتر | مشخصات دقیق |
|---|---|
| فناوری رادار | رادار داپلر 24.125 گیگاهرتز با ماژول مسطح |
| توان ارسالی | <20 dBm |
| منبع تغذیه | 12-36 ولت DC |
| جریان کاری | <100mA |
| دمای عملیاتی | -30 درجه سانتیگراد تا +60 درجه سانتیگراد |
| رطوبت کاری | 0% تا 95% رطوبت نسبی، بدون میعان |
| ارتفاع نصب | 2 متر تا 7 متر |
| حداکثر سرعت تشخیص | 25 کیلومتر بر ساعت برای وسایل نقلیه |
| زمان پاسخ | <50ms |
| خروجی رله | 1 کانال، قابل پیکربندی NO/NC |
| ظرفیت سوئیچینگ رله | حداکثر 125 ولت AC 1 آمپر، حداکثر 60 ولت DC 1 آمپر |
| طول کابل | 7 متر |
| سطح حفاظت | IP65 |
| جنس بدنه | آلومینیوم آنودایز شده خاکستری + پلی کربنات |
| ابعاد محصول | 164 میلیمتر × 111 میلیمتر × 94.5 میلیمتر |
| وزن محصول | 630 گرم |
| حساسیت قابل تنظیم | 5 سطح (از کمترین تا بیشترین) |
| زمان نگهداری رله | 0.2 ثانیه / 0.5 ثانیه / 1.0 ثانیه / 2.0 ثانیه / 5.0 ثانیه / خروجی پیوسته / خاموش |
| فیلتر حرکت جانبی | 4 سطح (خاموش/کم/متوسط/زیاد) |
| حالت ضد تداخل | 2 سطح (بسته/باز برای تداخل الکترومغناطیسی) |
| گواهینامهها | CE، RoHS، FCC، مطابق با ISO |
جزئیات عملکرد اصلی
1. تشخیص چند حالته و تشخیص جهت
پشتیبانی از 9 حالت تشخیص، از جمله حرکت رو به جلو/عقب/دو جهته وسیله نقلیه، حرکت رو به جلو/عقب/دو جهته پرسنل و وسیله نقلیه، که میتواند بر اساس سناریوی واقعی تنظیم شود تا کنترل تریگر دقیق برای اهداف مختلف حاصل شود.
2. فیلترینگ قابل تنظیم حرکت جانبی
عملکرد فیلترینگ افقی قابل تنظیم در 4 سطح، میتواند به طور موثر تداخل عابران پیاده و وسایل نقلیه در حال حرکت جانبی را فیلتر کند، به ویژه برای گیتهای کنار جاده، ورودیهای کارخانه و سایر سناریوهایی با جریان جانبی مکرر مناسب است و تریگرهای کاذب را به شدت کاهش میدهد.
3. پیکربندی انعطافپذیر خروجی رله
پشتیبانی از زمان نگهداری رله قابل تنظیم از 0.2 ثانیه تا 5 ثانیه، و حالت خروجی پیوسته/خاموش، کنتاکت NO/NC قابل انتخاب است، میتواند به طور انعطافپذیر با کنترلکنندههای درب مختلف، سیستمهای کنترل گیت و تجهیزات کنترل دسترسی مطابقت داده شود.
4. عملکرد قوی ضد تداخل
طراحی حالت ضد تداخل ویژه، میتواند در صورت وجود منابع تداخل الکترومغناطیسی مانند لامپهای فلورسنت، موتورها، اینورترها، سیستمهای بیسیم در اطراف روشن شود تا عملکرد تشخیص پایدار در محیطهای صنعتی پیچیده را تضمین کند.
5. نصب و نگهداری آسان
مجهز به براکت نصب کامل و لوازم جانبی، میتواند بر روی سطح صاف در ارتفاع 2-7 متری نصب شود، با نشانگر وضعیت LED برای نمایش وضعیت کار در زمان واقعی، پشتیبانی از عملکرد بازنشانی کارخانه، آسان برای اشکالزدایی و نگهداری در محل.
مقایسه عملکرد با سنسورهای سنتی
جدول
| پارامتر عملکرد | سنسور رادار JUTAI RVP42-7M | سنسور PIR سنتی | سنسور اولتراسونیک |
|---|---|---|---|
| دقت تشخیص | 95% (وسیله نقلیه و عابر پیاده) | 60-70% (مبتنی بر حرارت) | 75-85% (مبتنی بر فاصله) |
| نرخ تریگر کاذب | <1% | 5-15% | 3-8% |
| سرعت پاسخ | <50ms | 200-500ms | 100-300ms |
| سازگاری محیطی | IP65، -30 درجه سانتیگراد تا +60 درجه سانتیگراد | IP54، 0 درجه سانتیگراد تا 50 درجه سانتیگراد | IP55، -10 درجه سانتیگراد تا 55 درجه سانتیگراد |
| انعطافپذیری نصب | ارتفاع قابل تنظیم 2-7 متر، زاویه 0-90 درجه | محدودیت ارتفاع ثابت | محدوده ارتفاع محدود |
| عمر مفید | 10 سال عمر عملیاتی | 2-3 سال، کالیبراسیون سالانه | 1-2 سال، تمیز کردن فصلی |
سناریوهای کاربردی معمول

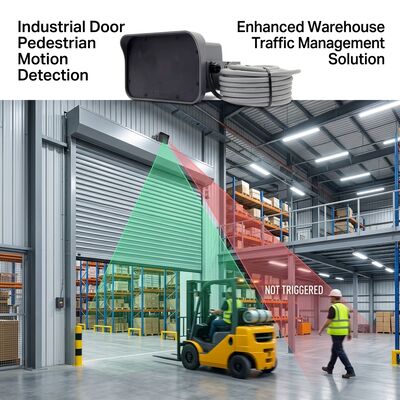

- دربهای صنعتی اتوماتیک: دربهای کرکرهای، دربهای کشویی، دربهای سریع رول در کارخانهها و کارگاهها، تشخیص لیفتراک و پرسنل برای باز و بسته شدن خودکار درب.
- دربهای سردخانه و فریزر: طراحی مقاوم در برابر دمای پایین، عملکرد قابل اعتماد در محیط -30 درجه سانتیگراد، تشخیص وسایل نقلیه و پرسنل برای جلوگیری از نشت هوای سرد.
- اسکلههای بارگیری انبار: تشخیص لیفتراک با سرعت بالا، تشخیص جهت، مناسب برای دربهای اسکله انبار لجستیک، بهبود راندمان بارگیری و تخلیه.
- سیستم پارکینگ هوشمند: موانع جادهای، گیتهای ورودی و خروجی، تشخیص وسیله نقلیه و عابر پیاده، شمارش دقیق وسایل نقلیه و کنترل دسترسی.
- دربهای گاراژ: دربهای گاراژ مسکونی و تجاری، تشخیص وسایل نقلیه و عابران پیاده، تحقق باز شدن خودکار و محافظت در برابر له شدن.
- سیستم کنترل دسترسی: گیتهای ورودی مجتمع، ساختمان اداری، کارخانه، مدیریت دسترسی عابر پیاده و وسیله نقلیه، همکاری با سیستم کنترل دسترسی برای تحقق کنترل خودکار.
نکات نصب
- سنسور باید محکم بر روی سطح صاف و پایدار نصب شود تا از اثرات لرزش جلوگیری شود.
- از مسدود کردن منطقه تشخیص با اشیاء متحرک مانند بنرها، گیاهان و غیره خودداری کنید.
- پوشاندن پوشش جلوی سنسور با هیچ شیء فلزی خودداری کنید، زیرا این امر بر عملکرد تشخیص رادار تأثیر میگذارد.
- از نصب سنسور در نزدیکی لامپهای فلورسنت، لامپهای HID و سایر منابع تداخل الکترومغناطیسی قوی خودداری کنید، یا حالت ضد تداخل را روشن کنید.
- ارتفاع نصب باید بر اساس سناریوی واقعی تنظیم شود و پیش تنظیم ارتفاع مربوطه برای اطمینان از بهترین اثر تشخیص انتخاب شود.
بستهبندی و خدمات
جزئیات بستهبندی
- بستهبندی استاندارد: واحد اصلی سنسور رادار RVP42-7M، براکت نصب، لوازم جانبی پیچ کامل، کابل از پیش متصل 7 متری، دفترچه راهنمای کاربر.
- بستهبندی سفارشی: پشتیبانی از بستهبندی سفارشی OEM/ODM با لوگوی برند و برچسب محصول مطابق با الزامات مشتری.
خدمات فنی و پس از فروش
- گارانتی استاندارد 2 ساله، گارانتی تمدید شده 3 ساله اختیاری.
- مستندات فنی کامل، شامل دفترچه راهنمای کاربر، نقشههای CAD، راهنمای اشکالزدایی.
- پشتیبانی فنی چند سطحی: پاسخ ایمیلی 48 ساعته، خط تلفن فنی 24 ساعته، راهنمایی اشکالزدایی از راه دور.
- پشتیبانی از توسعه سفتافزار سفارشی و سفارشیسازی عملکرد مطابق با سناریوهای کاربردی ویژه مشتری.
