نصب آسان سنسور مادون قرمز برای سیستم‌های اتوماسیون درب و امنیتی

محل منبع	چین
نام تجاری	JUTAI
گواهی	CE
شماره مدل	IR-20
مدرک	JUTAI Wired Photocell IR-20...20.pdf
مقدار حداقل تعداد سفارش	1
قیمت	negotiable
جزئیات بسته بندی	کارتون
زمان تحویل	5 - 8 روز کاری
شرایط پرداخت	T/T، L/C، D/A، D/P، Western Union، Paypal،، MoneyGram، Alipay
قابلیت ارائه	1000 قطعه در ماه

برای نمونه ها و کوپن های رایگان با من تماس بگیرید.

WhatsApp:0086 18588475571

ویچت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر شما هر گونه نگرانی دارید، ما 24 ساعت کمک آنلاین ارائه می دهیم.

جزئیات محصول

رتبه بندی IP	IP65	محدوده تشخیص	30 متر
تایپ کنید	سیمی	کد Hs	8531901000
اندازه بسته	12.00 * 11.70 * 4.30 سانتی متر	وزن ناخالص بسته	0.25 کیلوگرم
برجسته کردن	نصب آسان سنسور مادون قرمز,سنسور مادون قرمز سیستم‌های امنیتی , Security Systems Infrared Sensor

پیام بگذارید

توضیحات محصول

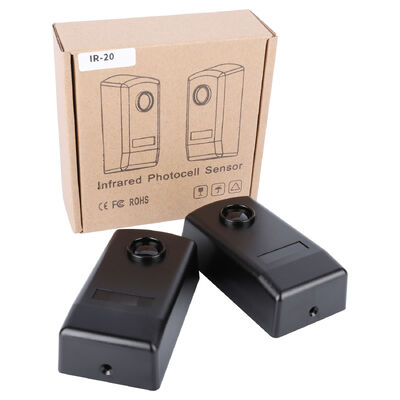

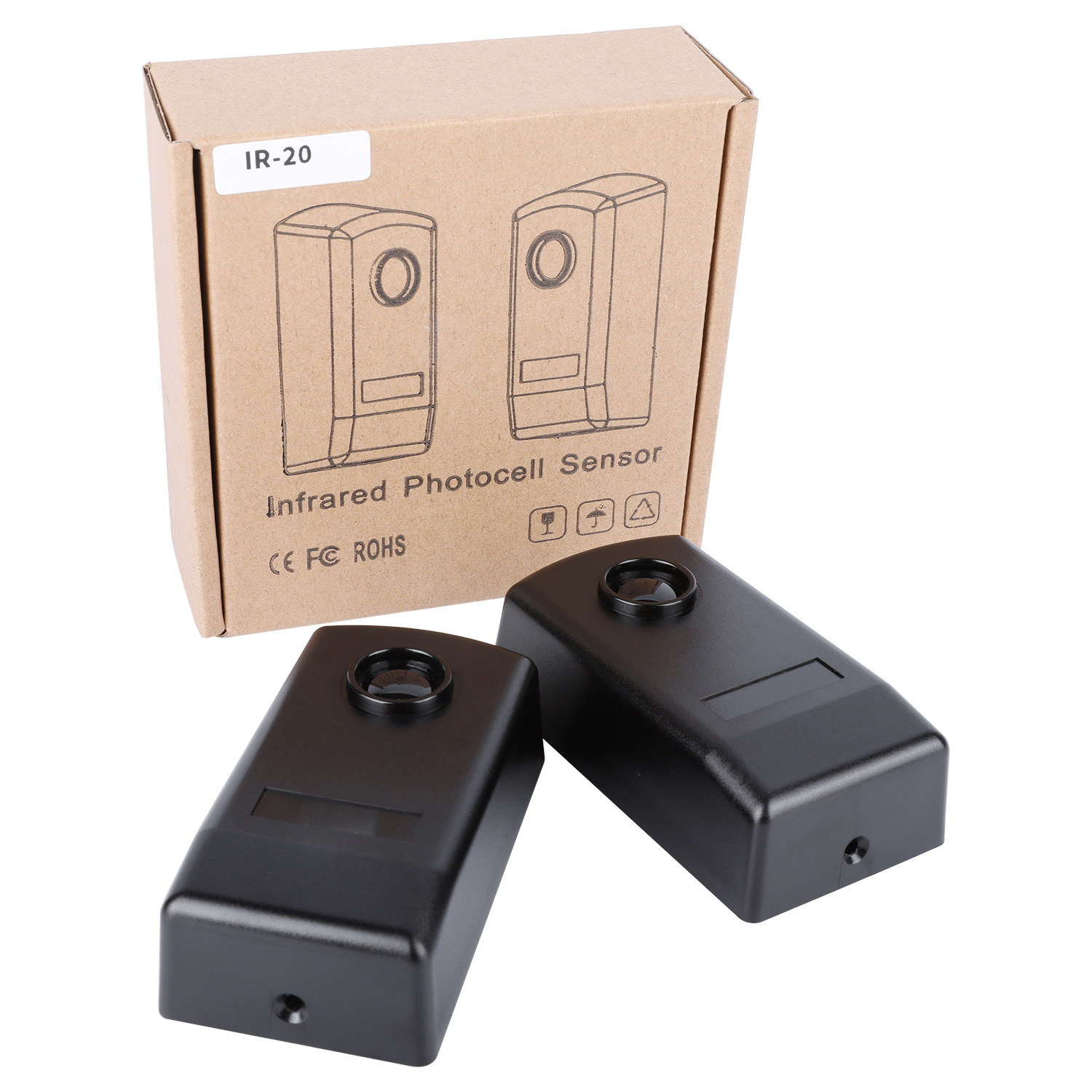

آسان نصب سنسور مادون قرمز JUTAI IR-20 برای سیستم های اتوماسیون درب و امنیت

حسگر مادون قرمز JUTAI IR-20 (همچنین به نام Photocell، Sensor Through-Beam، یا IR Beam Detector) یک حسگر کاربر پسند است.راه حل تشخیص درجه صنعتی طراحی شده برای نصب بدون دردسر در سیستم های اتوماسیون درب و امنیتبا یک فرآیند تنظیم ساده، محدوده تشخیص 20 متری ثابت، و سازگاری متنوع 12-24V AC / DC، یک پرتو محافظ نامرئی برای جلوگیری از گیر شدن در ایجاد می کند،شناسایی نفوذ، و کنترل دسترسی را بهبود می بخشند. ایده آل برای درهای گاراژ مسکونی، درهای کشویی تجاری، ورودی های اداری و امنیت محیط در سراسر جهان.

خلاصه ی محصول

IR-20 به عنوان یک سنسور پرتو از طریق فرستنده (TX) و گیرنده (RX) ، بر اساس یک اصل ساده اما قابل اعتماد کار می کند: TX یک پرتو مادون قرمز متمرکز را منتشر می کند که با RX هماهنگ می شود.و چون شعاع را مردم قطع کنند، وسایل نقلیه یا موانع ، رله داخلی RX® بلافاصله یک سیگنال برای متوقف کردن درب بسته شدن ، فعال کردن زنگ خطر ، یا جلوگیری از دسترسی غیر مجاز ارسال می کند.

این سنسور با توجه به کاربرد و دوام ساخته شده است و دارای یک محفظه پلاستیکی مهندسی فشرده و مقاوم در برابر اشعه UV با درجه محافظت IP55 است.طراحی شده است تا در شرایط داخلی / خارجی ( گرد و غبار) مقاومت کند، باران، نوسانات دمایی) در حالی که مراحل نصب را به حداقل می رساند، مهارت های فنی تخصصی یا ابزار پیچیده ای مورد نیاز نیست.

ویژگی های اصلی و مزایا (توسعه ساده متمرکز)

1. نصب و راه اندازی بدون دردسر

حداقل نصب ابزار: پشتیبانی از نصب دیوار (3x 5mm سوراخ حفاری با لنگر پیچ) و نصب سطح فلزی (3x 3mm پیچ های خود را به دست)و ساختمان خارج بدون اصلاحات سفارشی.
سیم کشی و برچسب گذاری شفاف: ترمینال ها به وضوح نشان داده شده اند (TX: 1-2 برای قدرت؛ RX: 1-3 برای قدرت، 4=COM، 5=NC، 6=NO) برای حذف سردرگمی.نیازی به نقشه های پیچیده سیم کشی نیست حتی اولین بار نصب کننده ها می توانند در عرض چند دقیقه اتصال را تکمیل کنند.
هماهنگی شهودی: نشانگر LED قرمز روشن RX (وقتی که پرتو تراز شده است، خاموش می شود، در صورت قطع) بازخورد در زمان واقعی را فراهم می کند.به سادگی موقعیت های TX/RX را تنظیم کنید تا LED خاموش شود.
پنل جلویی Snap-On: پانل جلویی به راحتی برای دسترسی به سیم کشی بلند می شود و با پیچ های ارائه شده به طور ایمن بسته می شود، ساده سازی مرحله نهایی راه اندازی و محافظت از اجزای داخلی از گرد و غبار.

2. مقاومت در برابر آب و هوا و عملکرد قابل اعتماد

IP55 حفاظت از نفوذ: مقاومت در برابر ورود گرد و غبار و جت های آب با فشار پایین از هر جهت، آن را مناسب برای نصب مستقیم در فضای باز (به عنوان مثال، درب گاراژ،ورودی های تجاری) بدون محفظه های اضافی.
سازگاری با دمای وسیع: کار با ثبات از -10 °C تا +60 °C، سازگاری با اقلیم های مختلف از زمستان های سرد تا محیط های گرم تابستان بدون کاهش عملکرد.
طراحی ضد تداخل: فیلترسازی نوری بهینه شده باعث به حداقل رساندن محرک های نادرست از نور محیط (نور خورشید، لوازم فلورسنت) و زباله های محیطی می شود و عملکرد سازگار در سناریوهای اتوماسیون درب شلوغ را تضمین می کند.

3سازگاری جهانی و عملکرد عملی

ورودی انرژی انعطاف پذیر: با منابع برق 12-24V AC / DC (غیر قطبی) کار می کند ، به طور یکپارچه با کنترل کننده های درب استاندارد ، پانل های هشدار امنیتی و سیستم های کنترل دسترسی یکپارچه می شود.
خروجی رله های متنوع: مجهز به ترمینال های مشترک (COM، ترمینال 4) ، به طور معمول بسته (NC، ترمینال 5) و به طور معمول باز (NO، ترمینال 6) ، که سازگاری را با تمام سخت افزارهای اصلی اتوماسیون درب و امنیت تضمین می کند.
مصرف کم برق: TX حداکثر جریان کار ≤25mA و RX حداکثر جریان کار ≤35mA، پشتیبانی از کار 24 ساعته و 7 روز بدون مصرف انرژی بیش از حد.

مشخصات فنی

پارامتر	مشخصات
مدل	IR-20
اصل تشخیص	قطب قطبی (جفت فرستنده + گیرنده)
حداکثر محدوده تشخیص	20 متر (در داخل و خارج از خانه)
منبع برق	12-24V AC/DC (غیر قطبی)
حداکثر جریان کار TX	≤ 25mA
حداکثر جریان کار RX	≤ 35mA
نوع خروجی	1 رله تغییر (SPDT)
رتبه تماس رله	حداکثر 500mA @ 48V AC/DC
درجه بندی حفاظت از نفوذ	IP55
محدوده دمای عملیاتی	-10°C تا +60°C
مواد مسکن	پلاستیک مهندسی مقاوم به اشعه UV
شاخص گیرنده	LED قرمز (در صورت قطع شدن پرتو روشن می شود، در صورت تراز شدن خاموش می شود)
پیکربندی ترمینال	TX: 1-2 (قدرت); RX: 1-3 (قدرت), 4 (COM), 5 (NC), 6 (NO)
مشخصات حفره نصب	دیوار: 3x5mm فلز: 3x3mm
ابعاد (L × W × H)	90.63mm × 44.90mm × 30.00mm

راهنمای نصب مرحله به مرحله

محل نصب را آماده کنید: یک مکان با خط دید روشن بین TX و RX را انتخاب کنید (از موانع مانند بوته ها یا سخت افزار درب اجتناب کنید). برای دیوارها، سوراخ های 3x 5mm را سوراخ کنید و لنگرهای پیچ را وارد کنید؛ برای سطوح فلزی،حفاری سوراخ های 3x 3 میلی متری برای پیچ های خودکار.
ترمینال های سیم کشی دسترسی: بلند کردن پنل جلویی هر دو TX و RX برای افشای بلوک های پایانی: هیچ ابزار مورد نیاز برای برداشتن پنل.
اتصال قدرت و کنترل:
- برق 12-24 ولت AC/DC را به ترمینال های TX 1 و 2 وصل کنید.
- یک منبع برق مشابه را به ترمینال های RX 1، 2 یا 3 متصل کنید (که با ولتاژ نامینی مطابقت دارد).
- ترمینال های RX 4 (COM) ، 5 (NC) و 6 (NO) را به کنترل کننده درب، پنل هشدار یا سیستم دسترسی خود متصل کنید.
جفت حسگرها را هم تراز کنید: موقعیت TX و RX را تنظیم کنید تا چراغ قرمز RX خاموش شود. این نشان دهنده اتصال ثابت پرتو است.
امن و تست: پانل های جلویی را ببندید و با پیچ های ارائه شده آنها را متصل کنید. با قطع نوری آزمایش کنید و بررسی کنید که LED RX روشن می شود و سیستم متصل (کنترلر درب / آژیر) به درستی پاسخ می دهد.

کاربردهای معمول

درهای گاراژ مسکونی: جلوگیری از گیر شدن افراد، حیوانات خانگی یا اشیاء در هنگام بسته شدن، افزایش ایمنی خانه.
درب های کشویی تجاری: اطمینان از عملیات ایمن در مراکز خرید، فروشگاه های خرده فروشی و ساختمان های اداری
اتوماسیون دروازه های صنعتی: شناسایی وسایل نقلیه یا موانع در مسیر دروازه های کششی صنعتی یا موانع پارکینگ.
امنيت محيط: ایجاد موانع شعاع نامرئی برای حصار های حیاط، محیط ادارات، یا مناطق دسترسی محدود
ورودی های امکانات عمومی: امنیت درب های اتوماتیک در بیمارستان ها، مدارس و ایستگاه های قطار را افزایش می دهد، جایی که آسان نصب و قابلیت اطمینان بسیار مهم است.

چرا حسگر مادون قرمز ساده JUTAI IR-20 را انتخاب کنید؟

نیازی به تخصص نیست: نصب مستقیم، سیم کشی و تراز، نصب را برای علاقه مندان DIY و تکنسین های حرفه ای قابل دسترس می کند.
ماندگار و همه کاره: IP55 ضد آب و هوا و طیف گسترده ای از دما اطمینان از عملکرد در سناریوهای اتوماتیک درب داخلی / خارجی.
سازگاری جهانی: با تمام کنترل کننده های اصلی درب و سیستم های امنیتی کار می کند، پیچیده سازی را کاهش می دهد.
امنیت مقرون به صرفه: کیفیت صنعتی در قیمت رقابتی، کاهش هزینه های سیستم کلی برای خانه ها و مشاغل.
تضمین برند قابل اعتماد: توسط شرکت Shenzhen JUTAI Comm Co., Ltd توسعه یافته است، یک ارائه دهنده حرفه ای از قطعات اتوماسیون و امنیت با پشتیبانی فنی جهانی.

اتوماسیون درب و تنظیمات امنیتی خود را با حسگر مادون قرمز JUTAI IR-20 ساده کنید. برای مشخصات دقیق، قیمت عمده و پشتیبانی فنی با ما تماس بگیرید.
