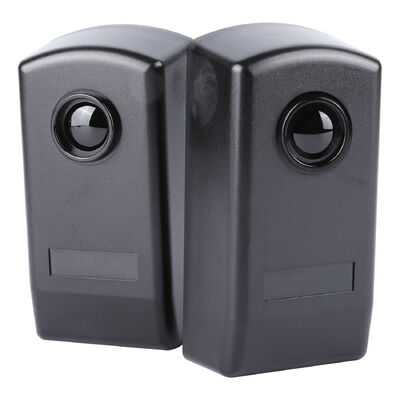

12-24 ولت AC/DC صنعتی و تجاری مادون قرمز سلول های نورپردازی

خلاصه ی محصول

ویژگی های اصلی و مزایا

1دوام صنعتی و مقاومت در برابر آب و هوا

• IP55 حفاظت از نفوذ: به طور موثر در برابر ورود گرد و غبار و جت های آب با فشار پایین از هر جهت محافظت می کند و امکان نصب مستقیم در فضای باز را برای امنیت محیط و استفاده در محیط های صنعتی سخت (به عنوان مثال.، انبارها با گرد و غبار یا رطوبت).
• انعطاف پذیری ولتاژ بالا: کار می کند به صورت یکپارچه در 12-24V AC / DC (غیر قطبی) ، از بین بردن نیاز به منابع برق تخصصی و ادغام بدون تلاش با PLC های استاندارد صنعتی، پانل های امنیتی تجاری،و سیستم های کنترل دسترسی.
• مقاومت در برابر دما: عملکرد قابل اطمینان از -10 °C تا +60 °C، سازگاری با شرایط اقلیمی شدید از انبارهای صنعتی سرد تا مناطق گرم پارکینگ تجاری در فضای باز.

2.30 متر دوربين و ضد تداخل

• محدوده کشف گسترش یافته: یک پرتو مادون قرمز پایدار و متمرکز را در عرض 30 متر (در داخل و خارج از خانه) ارائه می دهد که بازیهای گسترده (دروازه های صنعتی، محفظه های بارگیری انبار) و فضاهای تجاری بزرگ (آتریوم های مراکز خرید،محوطه پارکینگ) بدون تخریب سیگنال.
• مداخله ضد محیط زیست: تکنولوژی بهینه شده نوری باعث کاهش عوامل غلط ناشی از نور محیط (نور خورشید، لامپ های فلورسنت) ، باران،یا گرد و غبار برای محیط های صنعتی با نوردهی متغیر و مناطق تجاری با ترافیک پیاده زیادی.
• بازخورد حالت شهودی: RX دارای یک LED روشن قرمز است: خاموش زمانی که پرتو بدون مانع است (کار عادی) و در هنگام قطع.این اجازه می دهد تا تکنسین ها به سرعت سنسور را در طول نصب و عیب یابی مسائل در زمان واقعی هماهنگ کنند.

3ادغام جهانی و نصب بدون دردسر

• خروجی رله های متنوع: مجهز به یک رله Single Pole Double Throw (SPDT) ، از جمله ترمینال های Common (COM، ترمینال 4) ، Normally Closed (NC، ترمینال 5) و Normally Open (NO، ترمینال 6) است.این طراحی جهانی اطمینان از سازگاری با هر قفل ایمنی ماشین آلات صنعتی، سیستم هشدار تجاری، یا کنترل کننده اتوماتیک درب/دروازه.
• راه حل های نصب دوگانه: پشتیبانی از نصب دیواری (3x سوراخ 5mm با لنگر پیچ) برای ساختمان های تجاری و نصب سطح فلزی (3x پیچ 3mm خود را برای تجهیزات صنعتی یا سازه های فلزی)سازگاری با سناریوهای مختلف نصب.
• سیم کشی و برچسب گذاری ساده: علامت گذاری های قطعات روشن (TX: 1-2 برای قدرت؛ RX: 1-3 برای قدرت، 4-6 برای خروجی رله) خطاهای نصب را کاهش می دهد و زمان را برای تکنسین ها در هر دو محیط صنعتی و تجاری صرفه جویی می کند.

4طراحی مبتنی بر ایمنی برای استفاده صنعتی و تجاری

• پیشگیری از نفوذ در محیط: ایجاد یک مانع امنیتی نامرئی برای محوطه های تاسیسات صنعتی، مرزهای اموال تجاری، یا مناطق محدود (به عنوان مثال، اتاق های سرور، ذخیره سازی موجودی)فعال کردن آژیر در صورت نقض.
• قفل ایمنی ماشین آلات: به عنوان یک سنسور ایمنی برای ماشین آلات صنعتی (کنویترها، خطوط بسته بندی) و تجهیزات تجاری (درهای اتوماتیک، موانع پارکینگ) عمل می کند.جلوگیری از گیر شدن یا برخورد با متوقف کردن عملیات در صورت شناسایی موانع.
• مصرف کم برق: TX حداکثر جریان کار ≤25mA و RX حداکثر جریان کار ≤35mA، اطمینان از بهره وری انرژی برای کار 24/7 در کارخانه های صنعتی و ساختمان های تجاری.

مشخصات فنی

کاربردهای معمول

امنیت و ایمنی صنعتی

• حفاظت از محیط کارخانه: موانع شعاع نامرئی برای دیوارها، حصارها، یا ورودی های محفظه بارگیری که آژیر ورود غیر مجاز را فعال می کند.
• قفل های امنیتی انبار: سنسورهای ایمنی برای سیستم های حمل و نقل، سیستم های ذخیره سازی و بازیابی خودکار (ASRS) و ماشین آلات بسته بندی
• اتوماسیون دروازه های صنعتی: تشخیص دروازه های کارخانه بزرگ یا نقاط دسترسی وسایل نقلیه

امنیت تجاری و کنترل دسترسی

• امنیت مراکز خرید و خرده فروشی: حفاظت از محوطه برای مناطق پشت خانه، اتاق های موجودی، یا ورودی های مغازه بعد از ساعات کاری.
• ایمنی پارکینگ و گاراژ: تشخیص موانع برای موانع اتوماتیک پارکینگ و درهای گاراژ برای جلوگیری از برخورد با وسایل نقلیه یا عابرین پیاده.
• دسترسی به ساختمان اداری و مجتمع تجاری: سنسورهای ایمنی برای درب های کشویی اتوماتیک، ورودی های مناطق محدود شده و سالن های آسانسور برای افزایش ایمنی مستاجران و بازدیدکنندگان.
• امنیت بیمارستان و امکانات عمومی: تشخیص غیر مزاحم برای خروجی های اضطراری، اتاق های تجهیزات پزشکی یا مناطق با امنیت بالا (به عنوان مثال، مراکز داده در ساختمان های اداری).

راهنمای نصب و سیم کشی

1. آماده سازی نصب: یک مکان با خط دید بدون مانع بین TX و RX را انتخاب کنید. برای نصب در دیوار (ساختمان تجاری) ، سوراخ های 3x 5mm را سوراخ کنید و لنگرهای پیچ نصب کنید.برای سطوح فلزی (تجهیزات صنعتی)، سوراخ های 3x 3 میلی متری برای پیچ های خودکش را حفاری کنید.
2. اتصال سیم کشی:
   • برق 12-24 ولت AC/DC را به ترمینال های TX 1 و 2 وصل کنید.
   • یک منبع برق مشابه را به ترمینال های RX 1، 2 یا 3 متصل کنید (که با ولتاژ نامینی مطابقت دارد).
   • سیم RX ترمینال های 4 (COM) ، 5 (NC) و 6 (NO) به پنل امنیتی، PLC، یا کنترل کننده دسترسی.


3. هماهنگی: موقعیت های TX و RX را تنظیم کنید تا زمانی که LED قرمز RX خاموش شود، که نشان دهنده اتصال قطب پایدار است. از بازخورد LED برای تنظیم دقیق جهت گیری برای تشخیص دوربرد استفاده کنید.
4. آزمون نهایی: پنل های جلویی را با پیچ های ارائه شده ثابت کنید. سنسور را با قطع کرن روشن کنید و بررسی کنید که LED RX روشن شده و سیستم متصل شده (آلارم، کنترل درب، ماشین آلات) به درستی پاسخ می دهد..

چرا ژوتای IR-20 را انتخاب کنید؟

• سازگاری با دو صحنه: متناسب با مقاومت صنعتی و انعطاف پذیری تجاری، حذف نیاز به سنسورهای جداگانه برای محیط های مختلف.
• اعتبار طولانی مدت: محدوده تشخیص 30 متر فضاهای بزرگ را پوشش می دهد و تعداد سنسورهای مورد نیاز برای حفاظت از محیط یا پوشش ایمنی را کاهش می دهد.
• امنیت با هزینه: عملکرد صنعتی در یک قیمت رقابتی، کاهش هزینه های کلی امنیت و سیستم ایمنی برای شرکت ها.
• سازگاری جهانی: با تمام PLC های بزرگ صنعتی، پانل های امنیتی تجاری و سیستم های کنترل دسترسی کار می کند و ادغام با زیرساخت های موجود را ساده می کند.
• پشتیبانی معتبر برند: توسط شرکت Shenzhen JUTAI Comm Co., Ltd توسعه یافته است، یک ارائه دهنده حرفه ای از اجزای امنیتی صنعتی و تجاری، با پشتیبانی فنی جهانی و تضمین کیفیت.
