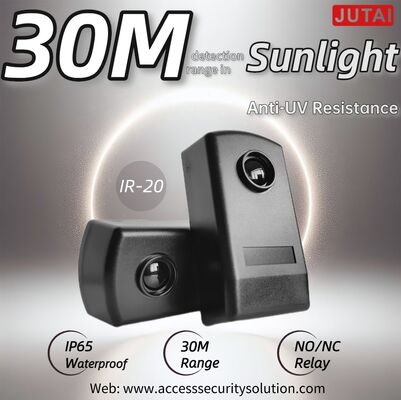

سنسور ایمنی مادون قرمز برای درب های کشویی، درب های گاراژ و دروازه ها

محل منبع	چین
نام تجاری	JUTAI
گواهی	CE
شماره مدل	IR-20
مدرک	JUTAI Wired Photocell IR-20...20.pdf
مقدار حداقل تعداد سفارش	1
قیمت	negotiable
جزئیات بسته بندی	کارتون
زمان تحویل	5 - 8 روز کاری
شرایط پرداخت	T/T، L/C، D/A، D/P، Western Union، Paypal،، MoneyGram، Alipay
قابلیت ارائه	1000 قطعه در ماه

برای نمونه ها و کوپن های رایگان با من تماس بگیرید.

WhatsApp:0086 18588475571

ویچت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر شما هر گونه نگرانی دارید، ما 24 ساعت کمک آنلاین ارائه می دهیم.

جزئیات محصول

رتبه بندی IP	IP65	محدوده تشخیص	30 متر
تایپ کنید	سیمی	کد Hs	8531901000
اندازه بسته	12.00 * 11.70 * 4.30 سانتی متر	وزن ناخالص بسته	0.25 کیلوگرم
برجسته کردن	سنسور ایمنی مادون قرمز درب گاراژ,سنسور ایمنی مادون قرمز دروازه ها,سنسور ایمنی مادون قرمز درب های کشویی , Gates Infrared Safety Sensor , Sliding Doors Infrared Safety Sensor

پیام بگذارید

توضیحات محصول

سنسور ایمنی مادون قرمز برای درب های کشویی، درب های گاراژ و دروازه ها

سنسور ایمنی مادون قرمز JUTAI IR-20 (که به عنوان فوتوسل مادون قرمز، سنسور پرتو یا سنسور IR نیز شناخته می شود) یک راه حل تشخیص پرتو عبوری با درجه حرفه ای است که برای افزایش ایمنی درب های کشویی، درب های گاراژ و دروازه های صنعتی/تجاری طراحی شده است. این سنسور که شامل یک فرستنده (TX) و گیرنده (RX) منطبق است، یک پرتو مادون قرمز نامرئی 30 متری ایجاد می کند که به طور قابل اعتمادی موانع را تشخیص می دهد و از به دام افتادن، برخورد و خطرات عملیاتی جلوگیری می کند. با درجه مقاومت در برابر آب و هوای IP55، سازگاری ولتاژ گسترده و دوام درجه صنعتی، یک جزء ایمنی مورد اعتماد برای سیستم های کنترل دسترسی مسکونی، تجاری و صنعتی در سراسر جهان است.

بررسی اجمالی محصول

سنسور IR-20 که بر اساس یک اصل پرتو عبوری ساده اما قوی عمل می کند، یک پرتو مادون قرمز متمرکز را از TX به RX ساطع می کند. هنگامی که پرتو توسط هر شیئی - خواه یک شخص، وسیله نقلیه، حیوان خانگی یا زباله - قطع شود، رله داخلی RX فوراً فعال می شود و سیگنالی را به کنترل کننده درب/دروازه ارسال می کند تا بسته شدن را متوقف کند، جهت را معکوس کند یا عملیات را متوقف کند.

این سنسور که با پلاستیک مهندسی مقاوم در برابر اشعه ماوراء بنفش و یک محفظه لاستیکی ساخته شده است، در برابر عناصر بیرونی (گرد و غبار، باران، نور خورشید) و نوسانات دما مقاومت می کند. این سنسور برای کار مداوم 24/7 در محیط های پرتردد یا ایمنی حیاتی طراحی شده است و عملکرد قابل اعتمادی را در جایی که ایمنی نمی تواند به خطر بیفتد، تضمین می کند.

ویژگی ها و مزایای اصلی

1. طراحی مقاوم در برابر آب و هوا و بادوام

حفاظت از نفوذ IP55: به طور موثر در برابر نفوذ گرد و غبار و جت های آب کم فشار از هر جهت مقاومت می کند و امکان نصب مستقیم در داخل/خارج از منزل را بدون محافظ اضافی فراهم می کند.
سازگاری ولتاژ گسترده: با 12-24 ولت AC/DC (غیر قطبی) کار می کند و به طور یکپارچه با منابع تغذیه و سیستم های کنترل استاندارد درب/دروازه ادغام می شود.
مقاومت در برابر دما: به طور پایدار از -10 درجه سانتیگراد تا +60 درجه سانتیگراد کار می کند و با آب و هوای مختلف (از زمستان های سرد تا تابستان های گرم) و شرایط کاری سازگار می شود.

2. تشخیص قابل اعتماد 30 متری

عملکرد از راه دور: یک پرتو مادون قرمز پایدار و متمرکز با حداکثر برد 30 متر ارائه می دهد که برای دهانه های درب/دروازه های عریض و مناطق دسترسی بزرگ مناسب است.
فناوری ضد تداخل: طراحی نوری بهینه شده، تریگرهای کاذب ناشی از نور محیط، باران یا گرد و غبار را به حداقل می رساند و تشخیص دقیق را در محیط های پیچیده تضمین می کند.
نشانگر وضعیت بصری: RX دارای یک LED قرمز است - هنگامی که پرتو بدون مانع است (عملکرد عادی) خاموش و هنگامی که قطع می شود روشن می شود - برای تراز سریع و بررسی وضعیت در زمان واقعی.

3. نصب آسان و ادغام جهانی

گزینه های نصب دوگانه: از نصب دیواری (3 سوراخ 5 میلی متری با پیچ و رولپلاک) و نصب روی سطح فلزی (3 پیچ خودکار 3 میلی متری) پشتیبانی می کند و با سناریوهای مختلف نصب سازگار می شود.
خروجی رله همه کاره: رله SPDT (تک قطبی دو جهته) با ترمینال های Common (COM، ترمینال 4)، Normally Closed (NC، ترمینال 5) و Normally Open (NO، ترمینال 6)، سازگار با هر کنترل کننده درب/دروازه، PLC یا سیستم هشدار.
سیم کشی ساده: برچسب گذاری واضح ترمینال (TX: 1-2 برای برق؛ RX: 1-3 برای برق، 4-6 برای خروجی رله) خطاهای نصب را کاهش می دهد و در زمان راه اندازی صرفه جویی می کند.

4. ایمنی محور برای درب ها و دروازه ها

جلوگیری از به دام افتادن: الزامات ایمنی حیاتی برای درب ها و دروازه های اتوماتیک را برآورده می کند و از برخورد و به دام افتادن افراد، حیوانات خانگی یا اشیاء جلوگیری می کند.
قابلیت اطمینان درجه صنعتی: اجزای با کیفیت بالا و محفظه محکم، عملکرد طولانی مدت را در سناریوهای استفاده با فرکانس بالا (به عنوان مثال، مراکز خرید، انبارها، مجتمع های مسکونی) تضمین می کند.

مشخصات فنی

پارامتر	مشخصات
مدل	IR-20
اصل تشخیص	پرتو عبوری (جفت فرستنده + گیرنده)
حداکثر برد تشخیص	30 متر (داخل/خارج از منزل)
منبع تغذیه	12-24 ولت AC/DC (غیر قطبی)
حداکثر جریان عملیاتی TX	≤ 25mA
حداکثر جریان عملیاتی RX	≤ 35mA
نوع خروجی	1 رله تغییر (SPDT)
رتبه بندی تماس رله	حداکثر 500mA @ 48V AC/DC
رتبه حفاظت از نفوذ	IP55
محدوده دمای عملیاتی	-10 درجه سانتیگراد تا +60 درجه سانتیگراد
جنس محفظه	پلاستیک مهندسی با محفظه لاستیکی
نشانگر گیرنده	LED قرمز (هنگامی که پرتو قطع می شود روشن می شود)
پیکربندی ترمینال	TX: 1-2 (برق); RX: 1-3 (برق)، 4 (COM)، 5 (NC)، 6 (NO)
مشخصات سوراخ نصب	دیوار: 3x 5mm; فلز: 3x 3mm
ابعاد (طول × عرض × ارتفاع)	90.63mm × 44.90mm × 30.00mm

کاربردهای معمولی

درب های کشویی: مراکز خرید، ساختمان های اداری، فرودگاه ها و بیمارستان ها - جلوگیری از به دام افتادن در هنگام بسته شدن.
درب های گاراژ: مناطق پارکینگ مسکونی و تجاری - اطمینان از عملکرد ایمن در حضور وسایل نقلیه، عابران پیاده یا حیوانات خانگی.
دروازه های صنعتی/تجاری: انبارها، کارخانه ها و مجتمع های مسکونی - تشخیص موانع برای جلوگیری از برخورد در هنگام بسته شدن دروازه.
سیستم های کنترل دسترسی: امنیت محیطی برای ورودی ها، دروازه ها و مناطق محدود - فعال کردن آلارم یا رد دسترسی در صورت نقض پرتو.
ورودی های ساختمان های عمومی: ایستگاه های قطار، مدارس و مراکز خرده فروشی - افزایش ایمنی برای سیستم های درب/دروازه اتوماتیک با ترافیک بالا.

راهنمای نصب و سیم کشی

آماده سازی نصب: مکانی را با دید واضح بین TX و RX انتخاب کنید. برای دیوارها، 3 سوراخ 5 میلی متری را سوراخ کنید و رولپلاک نصب کنید. برای سطوح فلزی، 3 سوراخ 3 میلی متری برای پیچ های خودکار سوراخ کنید.
اتصال سیم کشی:
- برق 12-24 ولت AC/DC را به ترمینال های TX 1 و 2 وصل کنید.
- همان منبع تغذیه را به ترمینال های RX 1، 2 یا 3 (ولتاژ منطبق) وصل کنید.
- ترمینال های RX 4 (COM)، 5 (NC) و 6 (NO) را به کنترل کننده درب/دروازه یا سیستم هشدار خود وصل کنید.
تراز: موقعیت های TX و RX را تنظیم کنید تا زمانی که LED قرمز RX خاموش شود، که نشان دهنده اتصال پرتو پایدار است.
تست نهایی: پانل های جلو را با پیچ های ارائه شده محکم کنید. با قطع کردن پرتو آزمایش کنید - تأیید کنید که LED RX روشن می شود و کنترل کننده درب/دروازه به درستی پاسخ می دهد (متوقف می شود یا معکوس می شود).

چرا سنسور ایمنی مادون قرمز JUTAI IR-20 را انتخاب کنید؟

برد 30 متری گسترده: ایده آل برای دهانه های درب/دروازه های عریض و مناطق دسترسی بزرگ، پوشش مناطق ایمنی گسترده تر از سنسورهای استاندارد.
قابلیت اطمینان در برابر آب و هوا: حفاظت IP55 عملکرد مداوم را در محیط های بیرونی تضمین می کند و در برابر گرد و غبار، باران و دمای شدید مقاومت می کند.
سازگاری جهانی: با تمام کنترل کننده های درب/دروازه و منابع تغذیه اصلی کار می کند و پیچیدگی ادغام را کاهش می دهد.
نصب آسان برای کاربر: برچسب گذاری واضح، گزینه های نصب دوگانه و بازخورد بصری LED راه اندازی را برای تکنسین ها ساده می کند.
اطمینان از برند مورد اعتماد: توسعه یافته توسط Shenzhen JUTAI Comm Co., Ltd.، ارائه دهنده حرفه ای اجزای امنیتی و اتوماسیون با پشتیبانی فنی جهانی.

ایمنی درب و دروازه خود را با سنسور ایمنی مادون قرمز JUTAI IR-20 با برد بلند و قابل اعتماد ارتقا دهید. برای مشخصات دقیق، قیمت گذاری و کمک فنی با ما تماس بگیرید.
