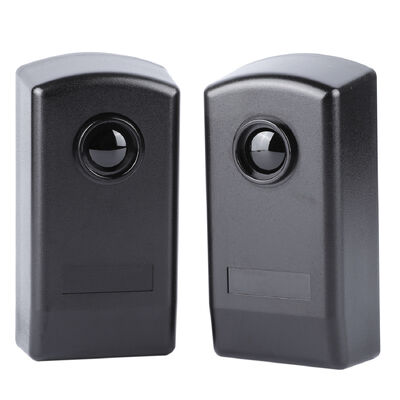

وزن ناخالص بسته 0.25 کیلوگرم، سنسور فتوسل تک پرتو با برد 20 متری، ایده آل برای درب های اتوماتیک، دارای رتبه IP65، با دوام
| محل منبع | چین |
|---|---|
| نام تجاری | JUTAI |
| گواهی | CE |
| شماره مدل | IR-20 |
| مدرک | JUTAI Wired Photocell IR-20...20.pdf |
| مقدار حداقل تعداد سفارش | 1 |
| قیمت | negotiable |
| جزئیات بسته بندی | کارتون |
| زمان تحویل | 5 - 8 روز کاری |
| شرایط پرداخت | T/T، L/C، D/A، D/P، Western Union، Paypal، ، Alipay |
| قابلیت ارائه | 1000 قطعه در ماه |
جزئیات محصول
| رتبه بندی IP | IP65 | محدوده تشخیص | 30 متر |
|---|---|---|---|
| تایپ کنید | سیمی | کد HS | 8531901000 |
| اندازه بسته بندی | 12.00 * 11.70 * 4.30 سانتی متر | وزن ناخالص بسته | 0.25 کیلوگرم |
| برجسته کردن | سنسور فتوسل درب اتوماتیک با برد 20 متری,سنسور فتوسل درب اتوماتیک 20 متری IP65,سنسور فتوسل درب اتوماتیک IP65 |
||
توضیحات محصول
حسگر سلول های فوتونی تک پرتبه با محدوده 20M برای درب های اتوماتیک
حسگر سلول های فوتونی یک پرتوی JUTAI IR-20M یک راه حل تشخیص مادون قرمز حرفه ای است که به طور خاص برای سیستم های درب اتوماتیک و سناریوهای اتوماسیون ایمنی حیاتی طراحی شده است.به عنوان یک سنسور پرتو که یک فرستنده (TX) و گیرنده (RX) را جفت می کند، این یک پرتو غیرقابل مشاهده و دقیق مادون قرمز با محدوده تشخیص 20 متر را ایجاد می کند، شناسایی موانع قابل اعتماد را برای جلوگیری از گیر کردن و افزایش ایمنی عملیاتی ارائه می دهد.با درجه IP55 ضد آب و هوا، سازگاری ولتاژ گسترده و دوام صنعتی، این انتخاب مورد اعتماد برای درب های کشویی اتوماتیک، درب های سوئیچ، درب های پرسرعت و سیستم های کنترل دسترسی در سراسر جهان است.
خلاصه ی محصول
کار بر اساس یک اصل مستقیم پرتو، حسگر IR-20M با انتشار یک پرتو مادون قرمز متمرکز از TX به RX کار می کند.یا موانع باعث قطع نوری می شود.، رله داخلی RX بلافاصله فعال می شود و سیگنال به کنترل کننده اتوماتیک درب ارسال می کند تا بسته شدن را متوقف کند، جهت را برگرداند یا عملیات را متوقف کند.
از پلاستیک مهندسی مقاوم در برابر اشعه ماوراء بنفش و یک پوشش لاستیکی ساخته شده است، جفت سنسور برای مقاومت در برابر عناصر بیرونی، گرد و غبار و نوسانات دمایی ساخته شده است.اون براي 24 ساعته و 7 روز در محل هاي تجارتي با ترافیک زياد طراحی شده، محیط های صنعتی و عمومی که در آن قابلیت اطمینان و ایمنی قابل مذاکره نیست.
ویژگی های اصلی و مزایا
ساخت و ساز مقاوم در برابر آب و هوا
- IP55 حفاظت از نفوذ:به طور موثر در برابر ورود گرد و غبار و جت های آب با فشار پایین از هر جهت مقاومت می کند و امکان نصب مستقیم در داخل / خارج از خانه را بدون محافظت اضافی فراهم می کند.
- سازگاری ولتاژ گسترده:بر روی 12-24V AC / DC (غیر قطبی) کار می کند ، به طور یکپارچه با منابع برق درب اتوماتیک استاندارد و سیستم های کنترل ادغام می شود.
- مقاومت در برابر دما:عملکرد با ثبات از -10 °C تا +60 °C، سازگار با اقلیم های مختلف و شرایط کاری.
تشخیص قابل اعتمادی ۲۰ متر
- عملکرد در مسافت های طولانی:یک پرتو مادون قرمز ثابت و متمرکز با حداکثر محدوده 20 متر را ارائه می دهد، مناسب برای باز کردن درب های وسیع و مناطق دسترسی بزرگ است.
- طراحی ضد تداخل:فناوری نوری بهینه شده باعث کاهش محرک های غلط ناشی از نور محیط، باران یا گرد و غبار می شود و تشخیص دقیق در محیط های پیچیده را تضمین می کند.
- نشانگر وضعیت بصری:RX دارای یک LED قرمز است که در صورت عدم وجود مانع (کار عادی) و در صورت قطع شدن برای تراز سریع و بررسی وضعیت در زمان واقعی روشن می شود.
نصب آسان و ادغام جهانی
- گزینه های نصب دوگانه:از نصب روی دیوار (3 سوراخ 5 میلی متر با لنگر پیچ) و نصب سطح فلزی (3 پیچ 3 میلی متر خود را به دست می دهد) پشتیبانی می کند و با سناریوهای مختلف نصب سازگار است.
- خروجی رله ی همه کاره:رله SPDT (یک قطب تک قطب) با ترمینال های مشترک (COM، ترمینال 4) ، به طور معمول بسته (NC، ترمینال 5) و به طور معمول باز (NO، ترمینال 6) ، سازگار با هر کنترل کننده درب خودکار، PLC,یا سیستم هشدار.
- سیم کشی ساده:برچسب گذاری روشن ترمینال (TX: 1-2 برای قدرت؛ RX: 1-3 برای قدرت، 4-6 برای خروجی رله) باعث کاهش خطاهای نصب و صرفه جویی در زمان تنظیم می شود.
طراحی مبتنی بر ایمنی درهای اتوماتیک
- پیشگیری از دام زدن:پاسخگویی به الزامات ایمنی حیاتی برای درب های اتوماتیک، جلوگیری از برخورد و گیر کردن افراد، حیوانات خانگی یا اشیاء.
- قابلیت اطمینان صنعتی:قطعات با کیفیت بالا و پوشش قوی عملکرد طولانی مدت را در سناریوهای استفاده با فرکانس بالا (به عنوان مثال، مراکز خرید، فرودگاه ها، بیمارستان ها) تضمین می کنند.
مشخصات فنی
| پارامتر | مشخصات |
|---|---|
| مدل | IR-20M |
| اصل تشخیص | یک پرتو یک پرتو (پاره فرستنده + گیرنده) |
| حداکثر محدوده تشخیص | 20 متر (در داخل و خارج از خانه) |
| منبع برق | 12-24V AC/DC (غیر قطبی) |
| حداکثر جریان کار TX | ≤ 25mA |
| حداکثر جریان کار RX | ≤ 35mA |
| نوع خروجی | 1 رله تغییر (SPDT) |
| رتبه تماس رله | حداکثر 500mA @ 48V AC/DC |
| درجه بندی حفاظت از نفوذ | IP55 |
| محدوده دمای عملیاتی | -10°C تا +60°C |
| مواد مسکن | پلاستیک مهندسی با پوشش لاستیکی |
| نشانگر گیرنده | LED قرمز (وقتی که پرتو قطع می شود روشن می شود) |
| پیکربندی ترمینال | TX: 1-2 (قدرت); RX: 1-3 (قدرت), 4 (COM), 5 (NC), 6 (NO) |
| مشخصات حفره نصب | دیوار: 3x5mm فلز: 3x3mm |
| ابعاد (L × W × H) | 90.63mm × 44.90mm × 30.00mm |
کاربردهای معمول
- درب های کشویی اتوماتیک:مراکز خرید، ساختمان های اداری، فرودگاه ها و بیمارستان ها برای جلوگیری از گیر شدن در زمان بسته شدن.
- درهای سوئیچ و درهای رول اپ:امکانات صنعتی، انبارها و فروشگاه های خرده فروشی برای شناسایی موانع برای جلوگیری از برخورد
- درهای گاراژ و موانع پارکینگ:مناطق پارکینگ مسکونی و تجاری که در صورت حضور وسایل نقلیه یا عابرین پیاده، عملیات ایمن را تضمین می کنند.
- سیستم های کنترل دسترسی:امنیت محوطه برای دروازه ها، دروازه ها و مناطق محدود شده که هنگام نقض پرتو آلارم یا ممنوعیت دسترسی را ایجاد می کنند.
- ورودی ساختمان های عمومی:ایستگاه های قطار، بیمارستان ها و مدارس برای افزایش ایمنی در سیستم های درب اتوماتیک با ترافیک زیاد.
راهنمای نصب و سیم کشی
- آماده سازی نصب:یک مکان با خط دید روشن بین TX و RX را انتخاب کنید. برای دیوارها، سوراخ های 3 × 5 میلی متری را سوراخ کنید و لنگر پیچ نصب کنید؛ برای سطوح فلزی، سوراخ های 3 × 3 میلی متری را برای پیچ های خود را سوراخ کنید.
- اتصال سيم:
- برق 12-24 ولت AC/DC را به ترمینال های TX 1 و 2 وصل کنید.
- همان منبع برق را به ترمینال های RX 1، 2 یا 3 متصل کنید.
- سیم RX ترمینال های 4 (COM) ، 5 (NC) و 6 (NO) به کنترل کننده درب اتوماتیک یا سیستم هشدار.
- تراز:موقعیت TX و RX را تنظیم کنید تا چراغ قرمز RX خاموش شود، که نشان دهنده اتصال ثابت پرتو است.
- آزمون نهایی:پنل های جلو را با پیچ های ارائه شده ثابت کنید. با قطع کرن روشن را آزمایش کنید و بررسی کنید که LED RX روشن شده و کنترل کننده درب به درستی پاسخ می دهد (در می شود یا عقب می رود).
چرا از حسگر فوتوکلول تک پرتوی JUTAI IR-20M استفاده می کنیم؟
- برای درب های اتوماتیک طراحی شده:طراحی بهینه شده نیازهای خاص ایمنی و عملکرد سیستم های درب اتوماتیک را برآورده می کند.
- اعتبار اثبات شده:قطعات صنعتی و ساخت مقاوم در برابر آب و هوا، عملکرد ثابت در محیط های سخت را تضمین می کنند.
- سازگاری جهانی:با تمام کنترل کننده های اصلی درب اتوماتیک و منابع برق کار می کند، پیچیدگی ادغام را کاهش می دهد.
- ایمنی مقرون به صرفهعملکرد با کیفیت بالا با قیمت رقابتی، کاهش هزینه های کلی سیستم.
- پشتیبانی معتبر برند:توسط شرکت Shenzhen JUTAI Comm Co., Ltd توسعه یافته است، یک ارائه دهنده حرفه ای از قطعات امنیتی و اتوماسیون با پشتیبانی فنی جهانی.
امنیت و قابلیت اطمینان سیستم درب اتوماتیک خود را با حسگر سلول های فوتونی واحد JUTAI IR-20M ارتقا دهید. برای مشخصات دقیق، قیمت گذاری و کمک فنی با ما تماس بگیرید.
