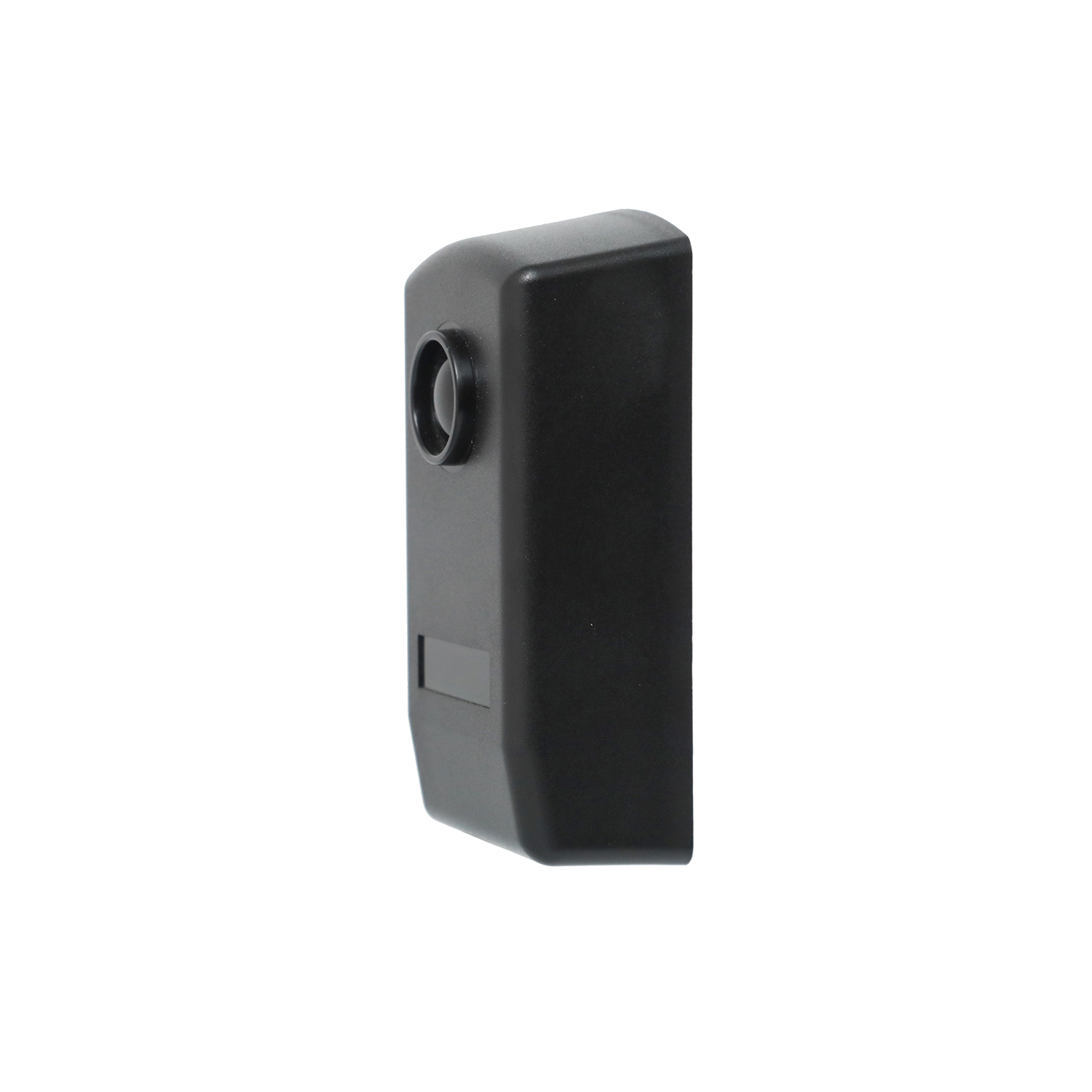

حسگر پرتو مادون قرمز با درجه حفاظت IP55 برای امنیت و اتوماسیون در فضای باز

محل منبع	چین
نام تجاری	JUTAI
گواهی	CE
شماره مدل	IR-20
مدرک	JUTAI Wired Photocell IR-20...20.pdf
مقدار حداقل تعداد سفارش	1
قیمت	negotiable
جزئیات بسته بندی	کارتون
زمان تحویل	5 - 8 روز کاری
شرایط پرداخت	T/T، L/C، D/A، D/P، Western Union، Paypal،، MoneyGram، Alipay
قابلیت ارائه	1000 قطعه در ماه

جزئیات محصول

رتبه بندی IP	IP65	محدوده تشخیص	30 متر
تایپ کنید	سیمی	کد Hs	8531901000
اندازه بسته	12.00 * 11.70 * 4.30 سانتی متر	وزن ناخالص بسته	0.25 کیلوگرم
برجسته کردن	حسگر پرتو مادون قرمز IP55,حسگر پرتو مادون قرمز اتوماسیون امنیتی فضای باز,حسگر پرتو مادون قرمز امنیت فضای باز , Outdoor Security Automation Infrared Beam Sensor , Outdoor Security Infrared Beam Sensor

پیام بگذارید

توضیحات محصول

سنسور پرتو مادون قرمز IP55 برای امنیت و اتوماسیون در فضای باز

سنسور پرتوهای مادون قرمز JUTAI IR-20M (همچنین به عنوان سنسور IR، Photocell یا Sensor Through-Beam شناخته می شود) یک راه حل تشخیص درجه صنعتی است که برای سناریوهای امنیتی و اتوماسیون در فضای باز طراحی شده است.با درجه بندی حفاظت از نفوذ IP55، در مقاومت در برابر گرد و غبار و جت آب، ارائه عملکرد قابل اعتماد در محیط های بیرونی خشن. متشکل از یک فرستنده مطابقت (TX) و گیرنده (RX) ،این سنسور یک پرتو کشف 20 متری نامرئی ایجاد می کند.، که به عنوان یک مانع ایمنی حیاتی برای دروازه ها، درها، امنیت محیط و ماشین آلات صنعتی در سراسر جهان عمل می کند.

خلاصه ی محصول

IR-20M با استفاده از یک اصل ساده اما قوی از طریق پرتو، با انتشار یک پرتو مادون قرمز متمرکز از TX به RX کار می کند.یا مانع)، رله داخلی RX به طور فوری شروع به ارسال یک سیگنال برای متوقف کردن بسته شدن درها، فعال کردن آژیرها یا متوقف کردن تجهیزات خودکار می کند.

با استفاده از پلاستیک مهندسی با دوام و یک پوشش لاستیکی، این سنسورها در برابر اشعه UV، نوسانات دمایی و زباله های بیرونی مقاومت می کنند.که باعث می شود آن را برای برنامه های خارجی با ترافیک زیاد یا امنیت حیاتی که در آن قابلیت اطمینان نمی تواند به خطر بیفتد، ایده آل کند..

ویژگی های اصلی و مزایا

1. IP55 ضد آب و هوا و طراحی پایدار

حفاظت IP55: به طور موثر از ورود گرد و غبار جلوگیری می کند و در برابر جت های آب با فشار پایین (از هر جهت) مقاومت می کند و امکان نصب مستقیم در فضای باز بدون محفظه های اضافی را فراهم می کند.
مقاومت UV و خوردگی: پوشش لاستیکی مقاوم در برابر اشعه UV از تخریب در اثر نور خورشید و آب و هوای سخت جلوگیری می کند و طول عمر را در محیط های بیرونی افزایش می دهد.
سازگاری با دمای وسیع: از -10°C تا +60°C با ثبات کار می کند و به اکثر اقلیم ها (از زمستان های سرد تا تابستان های گرم) سازگار می شود.

2. تشخیص دور دراز قابل اعتمادی

20 متر فاصله تشخیص: یک پرتو پایدار و متمرکز برای بازها (به عنوان مثال، دروازه های صنعتی، موانع پارکینگ) و حصار های امنیتی محیطی فراهم می کند.
عملکرد ضد تداخل: طراحی بهینه اشعه مادون قرمز باعث می شود که نور محیطی، باران یا گرد و غبار باعث ایجاد عوامل نادرست شود و تشخیص دقیق را تضمین کند.
بازخورد حالت شهودی: RX دارای یک شاخص LED قرمز است که در هنگام کار عادی (برق بدون مانع) و هنگام قطع شدن پرتو برای تراز سریع و بررسی وضعیت در زمان واقعی خاموش می شود.

3ادغام انعطاف پذیر و نصب آسان

سازگاری جهانی برق: با منابع برق 12-24 ولت AC / DC (غیر قطبی) کار می کند ، به طور یکپارچه با کنترل کننده های درب ، PLC ها و سیستم های هشدار مشترک ادغام می شود.
خروجی رله های متنوع: رله SPDT (Single Pole Double Throw) با ترمینال های COM (Common, terminal 4) ، NC (Normally Closed, terminal 5) و NO (Normally Open, terminal 6) برای سازگاری جهانی.
گزینه های نصب دوگانه: پشتیبانی از نصب دیوار (3x سوراخ های 5 میلی متر با لنگر پیچ) و نصب سطح فلزی (3x پیچ های 3 میلی متر خود را به خود متصل می کند) ، سازگار با سناریوهای مختلف نصب در فضای باز.
سیم کشی ساده: برچسب گذاری روشن ترمینال (TX: 1-2 برای قدرت؛ RX: 1-3 برای قدرت، 4-6 برای خروجی رله) باعث کاهش خطاهای نصب می شود.

4. کارایی متمرکز بر ایمنی و صنعتی

پیشگیری از دام زدن: الزامات ایمنی درهای اتوماتیک، دروازه ها و موانع را برآورده می کند و از برخورد یا گیر انداختن افراد / اشیاء جلوگیری می کند.
مشخصات الکتریکی قوی: TX حداکثر جریان عملیاتی ≤25mA، RX حداکثر جریان عملیاتی ≤35mA، و تماس رله تا 500mA @ 48V AC/DC مناسب برای بار اتوماسیون صنعتی.

مشخصات فنی

پارامتر	مشخصات
مدل	IR-20M
اصل تشخیص	قطب قطبی (جفت فرستنده + گیرنده)
حداکثر، محدوده شناسایی	20 متر (در داخل و خارج از خانه)
منبع برق	12-24V AC/DC (غیر قطبی)
TX حداکثر جریان عملیاتی	≤ 25mA
RX حداکثر جریان عملیاتی	≤ 35mA
نوع خروجی	1 رله تغییر (SPDT)
رتبه تماس رله	حداکثر 500mA @ 48V AC/DC
حفاظت از ورود	IP55
دمای کار	-10°C تا +60°C
مواد مسکن	پلاستیک مهندسی با پوشش لاستیکی
شاخص گیرنده	LED قرمز (وقتی که پرتو قطع می شود روشن می شود)
پیکربندی ترمینال	TX: 1-2 (قدرت); RX: 1-3 (قدرت), 4 (COM), 5 (NC), 6 (NO)
سوراخ های نصب	دیوار: 3x5mm فلز: 3x3mm
ابعاد (تقریباً)	90.63mm × 44.90mm × 30.00mm

کاربردهای معمول

اتوماسیون دروازه های بیرونی و گاراژ: دروازه های صنعتی، موانع پارکینگ و درب های گاراژ: شناسایی وسایل نقلیه/ممانعت ها برای جلوگیری از برخورد در هنگام بسته شدن.
امنيت محيط: حصار های مادون قرمز نامرئی برای مرزهای اموال، دیوار کارخانه ها یا حصار های مسکونی که هنگام نقض پرتو، زنگ خطر نفوذ را فعال می کنند.
ایمنی درب اتوماتیک: درب های کشویی، درب های سوئیچ یا درب های چرخ دار در مراکز خرید، بیمارستان ها یا تاسیسات صنعتی برای جلوگیری از گیر کردن
ایمنی ماشین آلات صنعتی: تجهیزات حمل و نقل مواد در فضای باز، سیستم های حمل و نقل یا ماشین آلات ساختمانی که به عنوان یک قفل ایمنی برای تشخیص حضور عمل می کنند.
فضاهای تجاری و عمومی: پارکینگ ها، ایستگاه های قطار و ورودی ساختمان های اداری که عملکرد ایمن سیستم های دسترسی خودکار را تضمین می کنند.

راهنمای نصب و سیم کشی

آماده سازی نصب: یک مکان با خط دید روشن بین TX و RX را انتخاب کنید. برای دیوارها، سوراخ های 3x 5mm را سوراخ کنید و لنگر پیچ نصب کنید؛ برای سطوح فلزی، سوراخ های 3x 3mm را برای پیچ های خود را سوراخ کنید.
اتصال سیم کشی:
- برق 12-24 ولت AC/DC را به ترمینال های TX 1 و 2 متصل کنید.
- برق را به ترمینال های RX 1، 2 یا 3 متصل کنید.
- سیم RX ترمینال 4 (COM) ، 5 (NC) ، 6 (NO) به کنترل کننده، PLC، یا سیستم هشدار.
هماهنگی: موقعیت های TX و RX را تنظیم کنید تا لامپ قرمز RX خاموش شود (که نشان دهنده اتصال ثابت پرتو است).
تنظیمات نهایی: پنل های جلو را با پیچ های ارائه شده ایمن کنید. با قطع کرنار آزمایش کنید.

چرا حسگر پرتو مادون قرمز JUTAI IR-20M را انتخاب کنید؟

IP55 قابلیت اطمینان در فضای باز: ساخته شده برای مقاومت در برابر گرد و غبار، باران و دماهای شدید
دوام صنعتی: قطعات با کیفیت بالا و محفظه قوی عملکرد طولانی مدت را با حداقل نگهداری تضمین می کنند.
سازگاری جهانی: ورودی قدرت انعطاف پذیر و خروجی رله با سیستم های امنیتی و اتوماسیون موجود به صورت یکپارچه ادغام می شوند.
نصب کاربر پسند: برچسب گذاری واضح، گزینه های نصب دوگانه و بازخورد بصری LED زمان تنظیم و اشتباهات را کاهش می دهد.
تضمین برند قابل اعتماد: توسط شرکت Shenzhen JUTAI Comm Co., Ltd. که یک تامین کننده حرفه ای از قطعات امنیتی و اتوماسیون است توسعه یافته است.

سیستم های امنیتی و اتوماسیون در فضای باز خود را با سنسور تابش مادون قرمز ضد آب و هوا و قابل اعتماد JUTAI IR-20M ارتقا دهید. برای مشخصات، قیمت و پشتیبانی فنی با ما تماس بگیرید.
