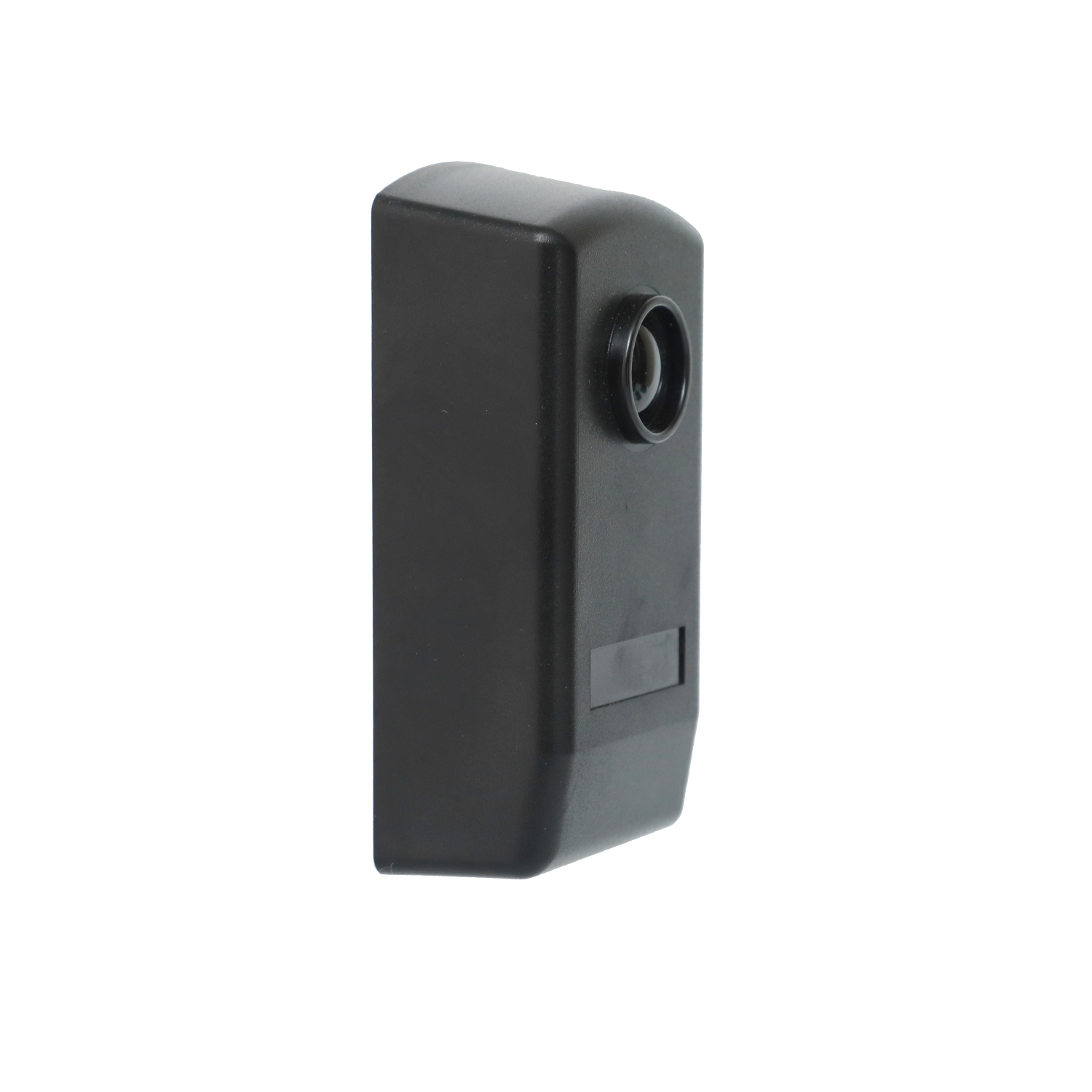

سلول های نورپردازی مادون قرمز بیرونی IR-20 برای شناسایی امنیت دروازه و درب

محل منبع	چین
نام تجاری	JUTAI
گواهی	CE
شماره مدل	IR-20
مدرک	JUTAI Wired Photocell IR-20...20.pdf
مقدار حداقل تعداد سفارش	1
قیمت	negotiable
جزئیات بسته بندی	کارتون
زمان تحویل	5 - 8 روز کاری
شرایط پرداخت	T/T، L/C، D/A، D/P، Western Union، Paypal،، MoneyGram، Alipay
قابلیت ارائه	1000 قطعه در ماه

برای نمونه ها و کوپن های رایگان با من تماس بگیرید.

WhatsApp:0086 18588475571

ویچت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر شما هر گونه نگرانی دارید، ما 24 ساعت کمک آنلاین ارائه می دهیم.

جزئیات محصول

رتبه بندی IP	IP65	محدوده تشخیص	30 متر
تایپ کنید	سیمی	کد Hs	8531901000
اندازه بسته	12.00 * 11.70 * 4.30 سانتی متر	وزن ناخالص بسته	0.25 کیلوگرم
برجسته کردن	فوتوکلول مادون قرمز IR در فضای باز,سلول نورپردازی مادون قرمز IR-20,سلول فوتونی مادون قرمز دروازه , IR-20 Infrared Photocell , Gate Door Infrared Photocell

پیام بگذارید

توضیحات محصول

فتوسل مادون قرمز فضای باز IR-20 – تشخیص ایمنی ممتاز برای دروازه‌ها، درها و اتوماسیون

فتوسل مادون قرمز سری JUTAI IR-20 (که به عنوان سنسور IR، سنسور پرتو یا سنسور مادون قرمز نیز شناخته می‌شود) یک راه‌حل تشخیص پرتو عبوری با درجه حرفه‌ای است که برای سناریوهای ایمنی-بحرانی و اتوماسیون طراحی شده است. این دستگاه شامل یک فرستنده (TX) و گیرنده (RX) منطبق است که یک پرتو مادون قرمز نامرئی و دقیق برای تشخیص موانع، جلوگیری از به دام افتادن و افزایش امنیت ایجاد می‌کند. با برد تشخیص 20 متری، دوام درجه صنعتی و ادغام انعطاف‌پذیر، این دستگاه یک انتخاب مطمئن برای درهای اتوماتیک، دروازه‌های صنعتی، درهای گاراژ و سیستم‌های امنیتی محیطی در سراسر جهان است.

بررسی اجمالی محصول

سری IR-20 با عملکرد بر اساس یک اصل پرتو عبوری ساده و در عین حال قابل اعتماد، با انتشار یک پرتو مادون قرمز متمرکز از TX به RX کار می‌کند. هنگامی که هر شی (شخص، وسیله نقلیه یا مانع) پرتو را قطع می‌کند، رله داخلی RX فوراً فعال می‌شود—ارسال سیگنال به سیستم کنترل شما برای متوقف کردن بسته شدن درها، فعال کردن آلارم‌ها یا توقف ماشین‌آلات.

این سنسور که با پلاستیک مهندسی مقاوم در برابر اشعه ماوراء بنفش و یک محفظه لاستیکی ساخته شده است، در برابر شرایط سخت فضای باز، گرد و غبار و نوسانات دما مقاومت می‌کند. این دستگاه برای کار مداوم در محیط‌های پرتردد یا ایمنی حیاتی که قابلیت اطمینان غیرقابل مذاکره است، ساخته شده است.

ویژگی‌ها و مزایای اصلی

1. دوام درجه صنعتی و مقاومت در برابر آب و هوا

درجه حفاظت IP55: به طور موثر در برابر نفوذ گرد و غبار و جت‌های آب مقاومت می‌کند و امکان نصب مستقیم در فضای باز را بدون محافظ اضافی فراهم می‌کند.
سازگاری با ولتاژ گسترده: با 12-24 ولت AC/DC (غیر قطبی) کار می‌کند و به طور یکپارچه با منابع تغذیه رایج برای درها، دروازه‌ها و سیستم‌های اتوماسیون ادغام می‌شود.
سازگاری با دمای شدید: از -10 درجه سانتیگراد تا +60 درجه سانتیگراد به طور پایدار کار می‌کند و با اکثر آب و هوا و شرایط کاری داخلی/خارجی سازگار است.

2. تشخیص قابل اعتماد و ضد تداخل

تشخیص از راه دور 20 متری: یک پرتو پایدار و متمرکز برای دهانه‌های استاندارد و عریض (به عنوان مثال، دروازه‌های صنعتی، درهای کشویی بزرگ) ارائه می‌دهد.
ضد تداخل محیطی: طراحی پرتو مادون قرمز بهینه شده، تریگرهای کاذب ناشی از نور محیط، باران یا گرد و غبار را به حداقل می‌رساند و تشخیص دقیق را تضمین می‌کند.
نشانگر وضعیت بصری: RX دارای یک LED قرمز (خاموش در طول عملکرد عادی، روشن زمانی که پرتو مسدود شده است) برای تراز سریع و بررسی وضعیت در زمان واقعی است.

3. ادغام و نصب آسان

خروجی رله همه کاره: رله SPDT (تک قطبی دو جهته) با ترمینال‌های COM (مشترک)، NC (معمولاً بسته) و NO (معمولاً باز)، سازگار با هر کنترل‌کننده در، PLC یا سیستم هشدار.
گزینه‌های نصب دوگانه: از نصب دیواری (3 سوراخ 5 میلی‌متری) و نصب روی سطح فلزی (3 پیچ خودکار 3 میلی‌متری) پشتیبانی می‌کند و با سناریوهای نصب متنوع سازگار است.
تراز ساده: طراحی جمع و جور و بازخورد بصری واضح، تراز را ساده می‌کند—هیچ مهارت فنی حرفه‌ای برای راه‌اندازی لازم نیست.

4. طراحی متمرکز بر ایمنی

محافظت از به دام افتادن: الزامات ایمنی برای سیستم‌های در/دروازه اتوماتیک را برآورده می‌کند و با متوقف کردن بسته شدن در صورت تشخیص موانع از بروز حوادث جلوگیری می‌کند.
عملکرد مداوم پایدار: اجزای درجه صنعتی قابلیت اطمینان طولانی مدت را در سناریوهای استفاده با فرکانس بالا (به عنوان مثال، مراکز خرید، کارگاه‌های صنعتی) تضمین می‌کنند.

مشخصات فنی

پارامتر	مشخصات
مدل	IR-20M
اصل تشخیص	پرتو عبوری (جفت فرستنده + گیرنده)
حداکثر برد تشخیص	20 متر (داخلی/خارجی)
منبع تغذیه	12-24 ولت AC/DC (غیر قطبی)
حداکثر جریان عملیاتی TX	≤ 25mA
حداکثر جریان عملیاتی RX	≤ 35mA
نوع خروجی	1 رله تغییر (SPDT)
رتبه تماس رله	حداکثر 500mA @ 48V AC/DC
حفاظت از نفوذ	IP55
دمای عملیاتی	-10 درجه سانتیگراد تا +60 درجه سانتیگراد
جنس محفظه	پلاستیک مهندسی با محفظه لاستیکی
نشانگر گیرنده	LED قرمز (روشن زمانی که پرتو قطع می‌شود)
پیکربندی ترمینال	TX: 1-2 (Power); RX: 1-3 (Power), 4 (COM), 5 (NC), 6 (NO)

کاربردهای معمولی

ایمنی درهای اتوماتیک: درهای کشویی، درهای چرخشی و درهای رول‌آپ با سرعت بالا در مراکز خرید، بیمارستان‌ها و فرودگاه‌ها—جلوگیری از به دام افتادن افراد یا اشیاء.
اتوماسیون دروازه و گاراژ: دروازه‌های صنعتی، درهای گاراژ و موانع پارکینگ—تشخیص وسایل نقلیه یا موانع برای جلوگیری از برخورد در هنگام بسته شدن.
امنیت محیطی: حصارهای مادون قرمز نامرئی برای مرزهای ملک، پنجره‌ها یا حصارها—فعال کردن آلارم‌های مزاحم در صورت نقض پرتو.
ماشین‌آلات صنعتی: اینترلاک‌های ایمنی یا تشخیص حضور برای تجهیزات جابجایی مواد، خطوط تولید خودکار و سیستم‌های نقاله.
فضاهای تجاری و عمومی: عملکرد ایمن ورودی‌های اتوماتیک در ساختمان‌های اداری، ایستگاه‌های قطار و مجتمع‌های خرده‌فروشی.

راهنمای نصب و سیم‌کشی

TX و RX را روبروی یکدیگر نصب کنید و از دید واضح (بدون مانع بین جفت) اطمینان حاصل کنید.
منبع تغذیه (12-24 ولت AC/DC) را به ترمینال‌های TX 1 و 2 و ترمینال‌های RX 1، 2 یا 3 (برای ولتاژهای مختلف 适配) وصل کنید.
ترمینال‌های رله RX (4=COM، 5=NC، 6=NO) را به کنترل‌کننده در، PLC یا سیستم هشدار خود وصل کنید.
TX و RX را تراز کنید تا زمانی که LED قرمز RX خاموش شود (نشان‌دهنده اتصال پرتو پایدار).
پانل‌های جلو را با پیچ‌های ارائه شده محکم کنید، سپس با قطع کردن پرتو آزمایش کنید—تأیید کنید که LED RX روشن می‌شود و رله تغییر وضعیت می‌دهد.

چرا فتوسل مادون قرمز JUTAI IR-20 را انتخاب کنید؟

قابلیت اطمینان صنعتی اثبات شده: برای کار مداوم در سناریوهای کنترل دسترسی و ایمنی سخت‌گیرانه ساخته شده است و فرکانس نگهداری را کاهش می‌دهد.
سازگاری جهانی: ورودی ولتاژ انعطاف‌پذیر و خروجی رله جهانی با سیستم‌های اتوماسیون و استانداردهای برق در سراسر جهان سازگار است.
طراحی کاربرپسند: نصب ساده، تراز بصری و مستندات واضح هزینه‌های استقرار را کاهش می‌دهد.
پشتیبانی از برند مورد اعتماد: توسعه یافته توسط Shenzhen JUTAI Comm Co., Ltd.، با پشتیبانی فنی حرفه‌ای و اجزای با کیفیت و بادوام.

سیستم‌های ایمنی و اتوماسیون خود را با تشخیص قابل اعتماد فتوسل‌های JUTAI IR-20 ارتقا دهید. برای مشخصات، قیمت‌گذاری و پشتیبانی فنی با ما تماس بگیرید.
