کنترلکننده پارکینگ 4G چند منظوره برای سیستم LPR و کنترل مانع
| Place of Origin | China |
|---|---|
| نام تجاری | JUTAI |
| Model Number | W4G |
| مدرک | W4G.pdf |
| Minimum Order Quantity | 1 |
| قیمت | negotiable |
| Packaging Details | Carton |
| Delivery Time | 7 working days |
| Payment Terms | L/C,D/A,D/P,T/T,Western Union |
| Supply Ability | 1000/m |
جزئیات محصول
| پردازنده اصلی | پردازنده پرسرعت ARM Cortex-M3، سیستم عامل جاسازی شده در زمان واقعی را اجرا می کند | ولتاژ عملیاتی | DC 12V (با حفاظت از اتصال معکوس) |
|---|---|---|---|
| دمای عملیاتی | -40 درجه سانتی گراد تا +85 درجه سانتی گراد | ارتباطات شبکه ای | حالت دوگانه: 4G LTE (ماژول یکپارچه) و اترنت (10/100M تطبیقی) |
| منطق افزونگی شبکه | خرابی خودکار: اولویت اترنت -> تغییر به 4G در صورت خرابی اترنت -> بازگشت به اترنت پس از بازیابی | سرعت Uplink/Downlink | اترنت: حداکثر 300 کیلوبایت بر ثانیه؛ 4G: تا 100 کیلوبایت بر ثانیه (وابسته به شبکه) |
| خروجی رله | 2 کانال، تماس خشک جدا شده، ظرفیت بار: 250VAC/10A یا 30VDC/10A | ورودی دیجیتال (IO) | 6 کانال، غیر ایزوله، محدوده ولتاژ مجاز: 0-5 ولت |
| رابط های سریال | 2 x RS232، 2 x RS485 (نرخ Baud: 4800-115200bps، با محافظ) | رابط Wiegand | 2 کانال، از Wiegand 26/34 تطبیقی پشتیبانی می کند |
| پروتکل های دوربین پشتیبانی شده | فشار مستقیم عکس از طریق اترنت (Zhixin، Zhenshi)؛ اطلاعات پلاک خودرو از طریق RS485 (Zhixin، Zhenshi، | ویژگی های داخل هواپیما | ساعت بلادرنگ (RTC) با پشتیبانگیری باتری، ذخیرهسازی اطلاعات آفلاین با ظرفیت بالا، پروتکل خواننده ET |
| حالت توسعه | Cloud Docking (توصیه شده، از طریق MQTT SDK) و استفاده محلی (به عنوان یک کنترل کننده سخت افزار محلی) | ابعاد فیزیکی (L*W*H) | 145mm * 105mm * 15mm |
| نوع سیم کارت | MicroSIM (1.8V/3.3V تطبیقی) | مدیریت از راه دور | از به روز رسانی سیستم عامل و فایل های Over-The-Air (OTA) پشتیبانی می کند |
| برجسته کردن | کنترلکننده پارکینگ 4G,کنترلکننده پارکینگ LPR,کنترلکننده پارکینگ چند منظوره |
||
توضیحات محصول

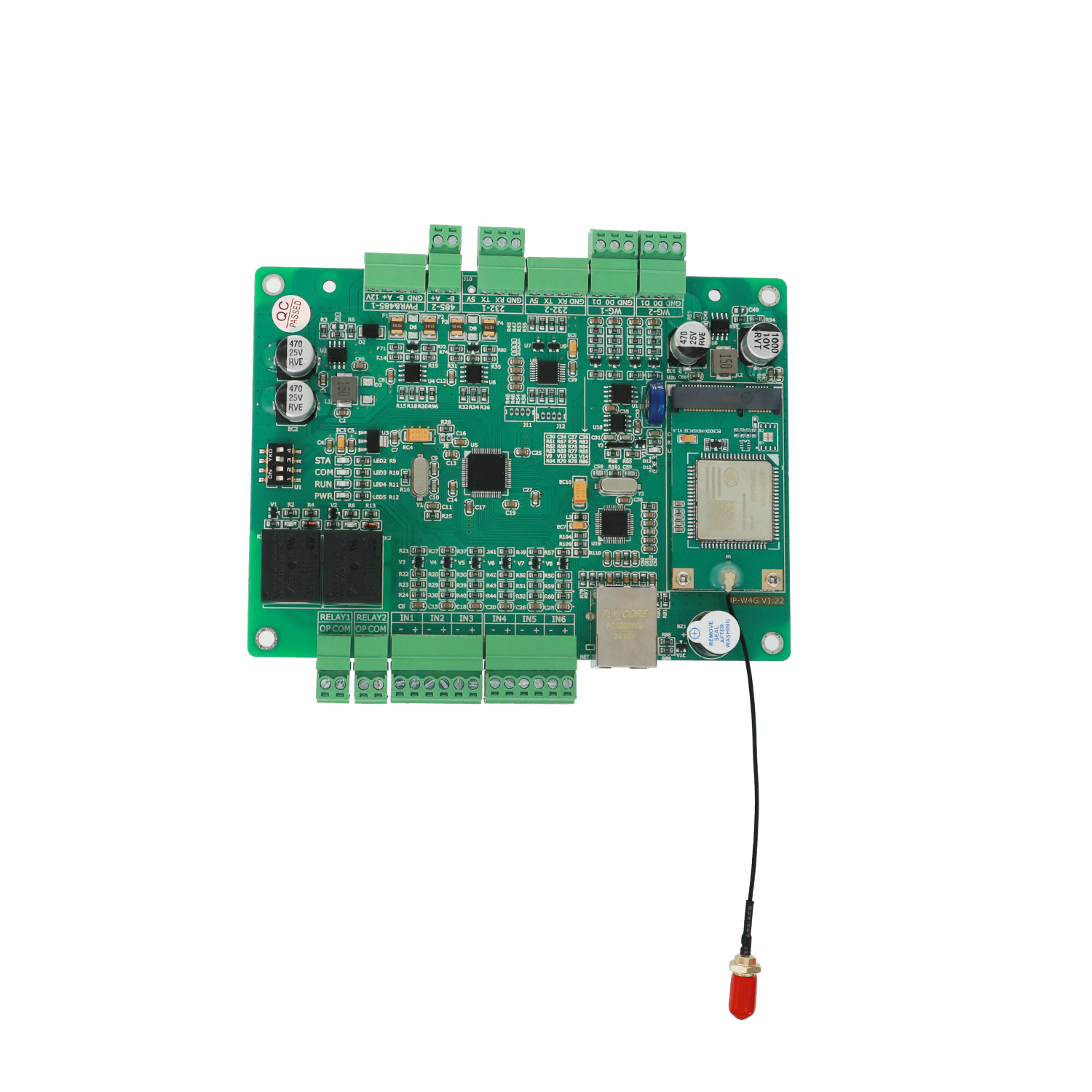

کنترلر پارکینگ 4G چند منظوره برای سیستم LPR و کنترل گیت
کنترلر پارکینگ 4G JUTAI W4G یک هسته هوشمند صنعتی است که برای سیستم های پارکینگ تشخیص پلاک (LPR) طراحی شده است. این دستگاه افزونگی دو شبکه 4G/اترنت، ادغام داده های LPR، کنترل گیت، عملیات آفلاین و اتصال چند جانبه را یکپارچه می کند و مشکلات سیستم های پارکینگ سنتی که به خطوط فیزیکی متکی هستند را حل می کند. این دستگاه مجهز به پردازنده پرسرعت ARM Cortex-M3 و رابط های استاندارد غنی است و به طور یکپارچه دوربین های LPR، گیت ها، آشکارسازهای حلقه و پلتفرم های ابری را متصل می کند و از عملکرد پایدار 24 ساعته پارکینگ ها، مجتمع ها و سناریوهای دسترسی تجاری اطمینان حاصل می کند.
پارامترهای فنی اصلی
| دسته بندی | پارامترهای کلیدی | مشخصات |
|---|---|---|
| منبع تغذیه و محیطی | ولتاژ کاری | DC12V (با حفاظت اتصال معکوس) |
| جریان کاری | حداکثر 2 آمپر (جریان لحظه ای در حین انتقال داده 4G) | |
| دمای کاری | -40 درجه سانتیگراد تا +85 درجه سانتیگراد (رطوبت نسبی<80%، بدون یخ زدگی) | |
| ابعاد (طول × عرض × ارتفاع) | 145 میلی متر × 105 میلی متر × 15 میلی متر | |
| فاصله سوراخ نصب | 135 میلی متر × 95 میلی متر | |
| ارتباطات دو شبکه | ماژول 4G | داخلی، پشتیبانی از کارت MicroSIM (سازگار با 1.8/3.3 ولت)، حداکثر نرخ داده 100 کیلوبایت بر ثانیه |
| رابط اترنت | سازگار با 10/100M، ایزوله، حداکثر نرخ داده 300 کیلوبایت بر ثانیه | |
| منطق شبکه | سوئیچ خودکار: اولویت اترنت، در صورت خرابی به 4G تغییر وضعیت می دهد، پس از بازیابی به حالت اول باز می گردد | |
| ادغام LPR و جانبی | دوربین های سازگار | Zhixin، Zhenshi (ارسال عکس از طریق اترنت)؛ Zhixin، Zhenshi، Qianyi (داده های RS485) |
| رابط های کنترلی | 2x RS232، 2x RS485 (4800-115200 بیت بر ثانیه، با حفاظت ESD) | |
| رابط های کنترل دسترسی | 2x Wiegand (سازگار با 26/34 بیت) | |
| ورودی/خروجی IO | 6x ورودی IO (0-5 ولت)؛ 2x خروجی رله (250VAC 10A / 30VDC 10A) | |
| عملکردهای اصلی | ذخیره سازی آفلاین | لیست های مجاز، گزارش های دسترسی و تا 64 تصویر (هر کدام کمتر از 64 کیلوبایت) را ذخیره می کند |
| پروتکل های پشتیبانی شده | MQTT (اتصال به ابر)، پروتکل خواننده ETC، پروتکل کنترل چاپگر | |
| حالت های توسعه | اتصال به ابر (SDK + MQTT)؛ استفاده محلی (کنترل نرم افزار کامپیوتر) |
مزایای عملکردی کلیدی
1. افزونگی دو شبکه و عملیات بدون وقفه
- عدم وابستگی به خط: طراحی دو شبکه 4G + اترنت، که در صورت آسیب دیدن خطوط فیزیکی یا خرابی اترنت به طور خودکار به 4G سوئیچ می کند
- بهینه سازی هزینه: پس از بازیابی شبکه به اترنت باز می گردد، مصرف داده 4G و هزینه های عملیاتی را به حداقل می رساند
- پوشش سیگنال پایدار: از شبکه های اپراتور تلفن همراه استفاده می کند و تا زمانی که سیگنال های تلفن همراه در دسترس باشند، عملکرد عادی را تضمین می کند
2. ادغام یکپارچه سیستم LPR
- ادغام مستقیم دوربین: پشتیبانی از ارسال عکس از طریق اترنت از دوربین های Zhixin/Zhenshi و داده های پلاک RS485 از سه برند اصلی
- انتقال سریع داده: اترنت عکس های 100 کیلوبایتی را در حدود 0.5 ثانیه و 4G را در حدود 1.5 ثانیه آپلود می کند و پردازش بلادرنگ LPR را تضمین می کند
- تشخیص پلاک جعلی: با دوربین های پشتیبانی شده برای شناسایی پلاک های جعلی/بازگشتی/مانده همکاری می کند و امنیت پارکینگ را افزایش می دهد
3. عملیات آفلاین و یکپارچگی داده ها
- قابلیت کار مستقل: RTC داخلی (پشتیبان گیری در زمان قطع برق) و حافظه با ظرفیت بالا، با لیست های مجاز از پیش ذخیره شده به صورت آفلاین کار می کند
- کنترل دسترسی آفلاین: به طور خودکار به وسایل نقلیه مجاز در لیست مجاز اجازه عبور می دهد، وسایل نقلیه موقت/منقضی شده را رد می کند و تمام سوابق را ذخیره می کند
- همگام سازی خودکار: گزارش های آفلاین، تصاویر و سوابق دسترسی را بلافاصله پس از اتصال مجدد به ابر آپلود می کند، بدون از دست دادن داده
4. کنترل جامع گیت و جانبی
- مدیریت گیت: 2 رله با بار بالا، باز/بسته شدن/باز نگه داشتن گیت را کنترل می کنند، با کنترل تاخیر LED (1-30 ثانیه)
- اتصال جانبی: سیگنال های آشکارساز حلقه را از طریق ورودی های IO برای تشخیص حضور وسیله نقلیه می خواند؛ کارت خوان ها را از طریق Wiegand برای کنترل دسترسی دوگانه متصل می کند
- توابع توسعه یافته: پشتیبانی از چاپگرهای بلیط، خواننده های ETC و نمایشگرهای LCD، سازگار با پیکربندی های متنوع پارکینگ
5. ادغام ابر و مدیریت هوشمند
- اتصال پروتکل MQTT: فرمت استاندارد JSON، پشتیبانی از کنترل ابری گیت ها، محتوای نمایشگر، پخش صدا و به روز رسانی لیست های مجاز
- نظارت بلادرنگ: گزارش های ضربان قلب دوره ای (پیش فرض 1 دقیقه) شامل قدرت سیگنال، دما، مصرف داده و نوع شبکه است
- مدیریت لیست مجاز: پشتیبانی از افزودن/تغییر/حذف لیست های مجاز (حداکثر 16000 ورودی)، با عملیات دسته ای برای افزایش طول عمر فلش
سناریوهای کاربردی
- پارکینگ های هوشمند: کنترلر اصلی برای ایستگاه های ورودی/خروجی، ادغام تشخیص LPR، کنترل گیت و اتصال سیستم پرداخت. عملیات آفلاین خدمات بدون وقفه را در زمان قطع شبکه تضمین می کند
- مجتمع های مسکونی:مدیریت لیست های مجاز ساکنین و دسترسی موقت بازدیدکنندگان، اتصال به سیستم های کنترل دسترسی مجتمع برای ورود امن وسایل نقلیه
- پارکینگ های تجاری و خرده فروشی:تسهیل پارکینگ پولی، مدیریت اشتراک ماهانه و ادغام پرداخت کد QR. افزونگی دو شبکه قابلیت اطمینان در ساعات اوج را تضمین می کند
- پارک های صنعتی و مراکز لجستیک:کنترل دسترسی کامیون ها و پرسنل مجاز، ثبت زمان ورود/خروج و ادغام با سیستم های مدیریت انبار
- ایستگاه های عوارض بزرگراه:پشتیبانی از ادغام پروتکل ETC، با پایداری دو شبکه که ارتباطات حیاتی را در سناریوهای جمع آوری عوارض تضمین می کند
چرا کنترلر پارکینگ W4G 4G را انتخاب کنیم؟
- بهینه سازی ویژه LPR:ادغام یکپارچه با دوربین های LPR اصلی، کاهش پیچیدگی ادغام برای یکپارچه سازان سیستم
- تضمین زمان از کار افتادگی صفر:تغییر وضعیت خودکار دو شبکه، قطعی های وابسته به خط را از بین می برد و درآمد و امنیت پارکینگ را محافظت می کند
- قابلیت آفلاین قوی:عملیات مستقل با ذخیره سازی داده ها، کنترل دسترسی عادی را حتی بدون اتصال به شبکه تضمین می کند
- دوام درجه صنعتی:مقاومت در برابر دمای شدید (-40 درجه سانتیگراد تا +85 درجه سانتیگراد) و حفاظت رابط برای محیط های بیرونی سخت
- مقیاس پذیر و آینده نگر:پروتکل MQTT باز و رابط های غنی از ادغام پلتفرم ابری و توسعه عملکرد پشتیبانی می کنند
