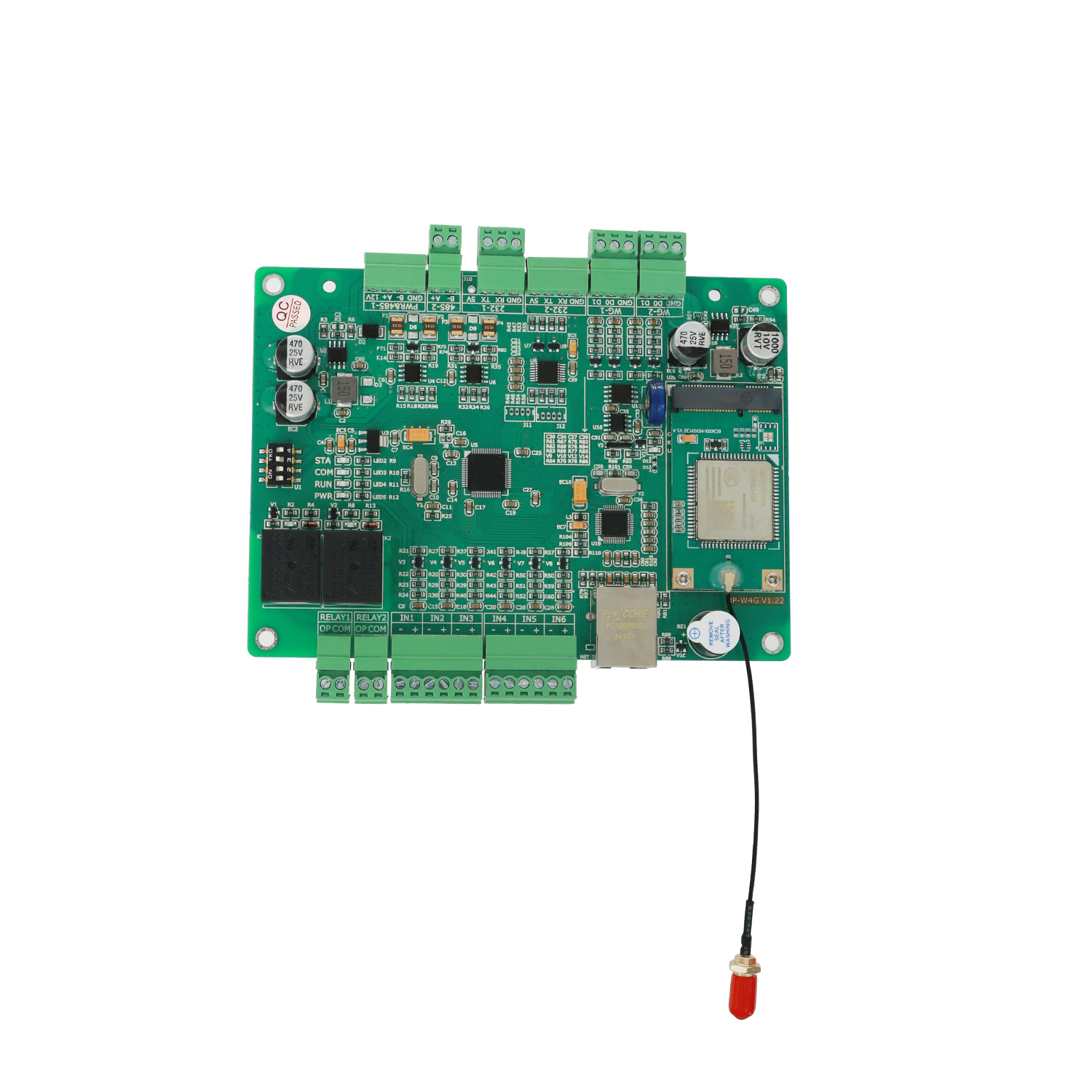

کنترل کننده پارکینگ شبکه دوگانه W4G 4G LTE & Ethernet با شکست خودکار
| Place of Origin | China |
|---|---|
| نام تجاری | JUTAI |
| Model Number | W4G |
| مدرک | W4G.pdf |
| Minimum Order Quantity | 1 |
| قیمت | negotiable |
| Packaging Details | Carton |
| Delivery Time | 7 working days |
| Payment Terms | L/C,D/A,D/P,T/T,Western Union |
| Supply Ability | 1000/m |
جزئیات محصول
| پردازنده اصلی | پردازنده پرسرعت ARM Cortex-M3، سیستم عامل جاسازی شده در زمان واقعی را اجرا می کند | ولتاژ عملیاتی | DC 12V (با حفاظت از اتصال معکوس) |
|---|---|---|---|
| دمای عملیاتی | -40 درجه سانتی گراد تا +85 درجه سانتی گراد | ارتباطات شبکه ای | حالت دوگانه: 4G LTE (ماژول یکپارچه) و اترنت (10/100M تطبیقی) |
| منطق افزونگی شبکه | خرابی خودکار: اولویت اترنت -> تغییر به 4G در صورت خرابی اترنت -> بازگشت به اترنت پس از بازیابی | سرعت Uplink/Downlink | اترنت: حداکثر 300 کیلوبایت بر ثانیه؛ 4G: تا 100 کیلوبایت بر ثانیه (وابسته به شبکه) |
| خروجی رله | 2 کانال، تماس خشک جدا شده، ظرفیت بار: 250VAC/10A یا 30VDC/10A | ورودی دیجیتال (IO) | 6 کانال، غیر ایزوله، محدوده ولتاژ مجاز: 0-5 ولت |
| رابط های سریال | 2 x RS232، 2 x RS485 (نرخ Baud: 4800-115200bps، با محافظ) | رابط Wiegand | 2 کانال، از Wiegand 26/34 تطبیقی پشتیبانی می کند |
| پروتکل های دوربین پشتیبانی شده | فشار مستقیم عکس از طریق اترنت (Zhixin، Zhenshi)؛ اطلاعات پلاک خودرو از طریق RS485 (Zhixin، Zhenshi، | ویژگی های داخل هواپیما | ساعت بلادرنگ (RTC) با پشتیبانگیری باتری، ذخیرهسازی اطلاعات آفلاین با ظرفیت بالا، پروتکل خواننده ET |
| حالت توسعه | Cloud Docking (توصیه شده، از طریق MQTT SDK) و استفاده محلی (به عنوان یک کنترل کننده سخت افزار محلی) | ابعاد فیزیکی (L*W*H) | 145mm * 105mm * 15mm |
| نوع سیم کارت | MicroSIM (1.8V/3.3V تطبیقی) | مدیریت از راه دور | از به روز رسانی سیستم عامل و فایل های Over-The-Air (OTA) پشتیبانی می کند |
| برجسته کردن | کنترل کننده پارکینگ W4G,کنترل کننده پارکینگ شبکه دوگانه,کنترل کننده پارکینگ اترنت |
||
توضیحات محصول
کنترل کننده پارکینگ شبکه دوگانه W4G 4G LTE & Ethernet با شکست خودکار
کنترل کننده سری JUTAI W4G یک دستگاه هسته ای هوشمند صنعتی است که برای سیستم های هوشمند پارکینگ و کنترل دسترسی طراحی شده است.این راه حل سیستم های سنتی که به خطوط فیزیکی متکی هستند با ادغام 4G LTE و شبکه های دوگانه Ethernetبا پردازنده سرعت بالا ARM Cortex-M3 ، رابط های غنی و قابلیت های عملیاتی آفلاین ،به عنوان یک "نقطه مرکزی" قابل اعتماد برای ارتباطات بین سیستم عامل های ابری عمل می کند، دستگاه های موجود در محل (کیمراها، موانع، آشکارسازان) و تجهیزات محیطی که عملکرد پایدار 24/7 پارکینگ ها، جوامع محصور و سناریوهای دسترسی صنعتی را تضمین می کنند.
پارامترهای فنی اصلی
| دسته بندی | پارامترهای کلیدی | مشخصات |
|---|---|---|
| انرژی و محیط زیست | ولتاژ کار | DC12V (با محافظت از اتصال معکوس) |
| جریان عملیاتی | 2A MAX (جریان لحظه ای در طول انتقال داده های 4G) | |
| دمای کار | -40°C ~ +85°C (رطوبت نسبی <80٪، بدون یخ) | |
| ابعاد (L × W × H) | 145mm × 105mm × 15mm | |
| فاصله سوراخ نصب | 135mm × 95mm | |
| ارتباطات دو شبکه ای | شبکه اصلی | 4G LTE (ماژول داخلی، از کارت MicroSIM پشتیبانی می کند، 1.8/3.3V ولتاژ سازگار) |
| شبکه پشتیبان/ترجیح شده | اترنات (10/100M سازگار، جدا شده، پشتیبانی از برعکس قطبی اتوماتیک نمی کند) | |
| نرخ داده | اترنت: حداکثر 300 کیبایت/ ثانیه؛ 4G: حداکثر 100 کیبایت/ ثانیه (با توجه به شرایط شبکه) | |
| منطق شبکه | تغییر اتوماتیک و بازگشت: استفاده اولویت ایثرن، تغییر اتوماتیک به 4G در صورت شکست، پس از بازیابی بازگشت | |
| پروتکل های پشتیبانی شده | MQTT (دک کردن ابر) ، TCP/IP، پروتکل خواننده ETC، پروتکل کنترل چاپگر | |
| کنترل و رابط | خروجی رله | 2 کانال (مستقیم به طور معمول تماس باز) ، ظرفیت بار: 250VAC 10A / 30VDC 10A |
| ورودی | 6 کانال (غیر منزوی، محدوده ولتاژ مجاز 0-5V) | |
| رابط های سریال | 2x RS232، 2x RS485 (سرعت baud 4800-115200bps، با ESD و محافظت از پالس) | |
| رابط کنترل دسترسی | 2x رابط های ویگاند (Wiegand 26/34 adaptive) | |
| ادغام و ذخیره سازی | دوربین های سازگار | اترن: ژیکسین، ژنش (فوتو فشار); RS485: ژیکسین، ژنش، کیانی (داده های صفحه مجوز) |
| ویژگی های داخل هواپیما | RTC (ساعت زمان واقعی با پشتیبان قطع برق) ، ذخیره سازی داده های آفلاین با ظرفیت بزرگ، راننده LCD | |
| روش های توسعه | اتصال ابری (توصیه شده، MQTT + SDK) ؛ استفاده محلی (کنترل نرم افزار رایانه ای) | |
| مدیریت از راه دور | پشتیبانی از ارتقا | به روز رسانی نرم افزار و فایل از طریق شبکه |
مزیت های عملکردی کلیدی
1. تخليه شبكه دوگانه و شکست اتوماتيك
- زمان قطع شبکه وجود ندارهبه طور خودکار بین شبکه های اترنت و 4G تغییر می کند. اگر خطوط فیزیکی آسیب ببینند یا اترنت شکست بخورد، بلافاصله به 4G تغییر می کند تا عملکرد مداوم سیستم را تضمین کند.
- بهینه سازی هزینه:هنگامی که شبکه بازسازی می شود به اترنت باز می گردد، مصرف داده های 4G را به حداقل می رساند و هزینه های عملیاتی را کاهش می دهد.
- تضمین سیگنال پایدار:ماژول 4G از پوشش شبکه تلفن همراه پشتیبانی می کند و عملکرد عادی را تا زمانی که سیگنال تلفن همراه در دسترس باشد تضمین می کند.
2مرکز ادغام دستگاه جامع
- ادغام دوربین:به طور مستقیم به دوربین های اصلی LPR از طریق اترنت متصل می شود (پوش عکس را دریافت می کند) یا RS485 (داده های پلاک را به دست می آورد) ، حذف نیاز به کنورترهای اضافی.
- کنترل محیطی:کنترل موانع، چراغ ها و پرینترها از طریق رله؛ خواندن حضور خودرو از آشکارسازان حلقه از طریق ورودی های IO؛ خوانندگان کارت را از طریق رابط های Wiegand متصل می کند.
- سازگاری گسترده:از پروتکل های تجزیه خوان ETC و کنترل صفحه نمایش LCD پشتیبانی می کند و با نیازهای عملکردی پارکینگ متنوع سازگار است.
3. عملیات آفلاین و یکپارچگی داده
- توانایی کار مستقل:RTC داخلی و حافظه بزرگ ظرفیت، که امکان کار عادی با لیست های سفید و پیکربندی پیش ذخیره شده حتی بدون اتصال شبکه را فراهم می کند.
- ذخیره سازی داده های آفلاین:سوابق شناسایی شماره پلاک، ورود به گزارش ها و تصاویر را به صورت محلی ذخیره می کند، با حداکثر 64 ظرفیت ذخیره سازی تصویر کوچک.
- همگام سازی خودکار:تمام داده ها و تصاویر آفلاین را بلافاصله پس از بازیابی شبکه به ابر آپلود می کند، اطمینان از ردیاب های حسابرسی کامل و هیچ گونه از دست دادن داده.
4یکپارچه سازی ابری استاندارد (MQTT)
- اتصال ساده:از پروتکل JSON-over-MQTT برای ارتباطات استفاده می کند و از ادغام سیستم عامل سفارشی یا شخص ثالث با SDK ارائه شده پشتیبانی می کند.
- پوشش کامل رویداد:گزارش ضربان قلب دستگاه، تشخیص پلاک، اسکن کد QR و تغییرات وضعیت IO؛ پشتیبانی از دستورات از راه دور برای کنترل موانع، پیام رسانی نمایش و به روزرسانی لیست سفید.
- امن و قابل اعتماد:کیفیت ارتباطات QoS 1 تحویل پیام را تضمین می کند، با کدگذاری GBK برای انتقال داده های پایدار.
5قابل اعتماد و آسان نگهداری در درجه صنعتی
- سازگاری با محیط های خشن:به طور پایدار در دمای شدید -40 °C ~ +85 °C کار می کند، با ESD و محافظت از پالس برای رابط ها.
- هزینه نگهداری کم:نظارت از راه دور بر وضعیت دستگاه (قوه سیگنال، دمای، استفاده از داده ها) و به روزرسانی نرم افزار، بازدید از محل را کاهش می دهد.
- طراحی سخت افزاری قوی:محافظت از اتصال معکوس، محافظت از جریان بیش از حد و اجزای ماندگار، عملکرد مداوم 24/7 را تضمین می کنند.
سناریوهای کاربرد
- پارکینگ های هوشمند و گاراژ ها:به عنوان کنترل کننده اصلی برای ایستگاه های ورود / خروج ، ادغام دوربین های LPR ، کنترل موانع و اتصال سیستم پرداخت عمل می کند. عملکرد آفلاین خدمات بدون وقفه را در هنگام قطع شبکه تضمین می کند.
- جوامع محصور و مجتمع های مسکونیمدیریت لیست سفید ساکنین، دسترسی موقت بازدیدکنندگان و ورود / خروج وسیله نقلیه تحویل. افزوده شبکه دوگانه تضمین می کند که هیچ خرابی کنترل دسترسی وجود ندارد.
- پارکینگ های تجاری و خرده فروشی:پارکینگ پرداخت شده، مدیریت گذرنامه ماهانه و ادغام با ایستگاه های پرداخت کد QR را تسهیل می کند. عملکرد قابل اعتماد تجربه مشتری را در ساعات شلوغ افزایش می دهد.
- پارک های صنعتی و لجستیکی:کنترل دسترسی کامیون و پرسنل مجاز، ثبت زمان ورود/خرید و ادغام با سیستم های مدیریت انبار.
- ایستگاه های پولی و دسترسی به بزرگراه:پشتیبانی از یکپارچه سازی پروتکل ETC، با تضمین شبکه دوگانه برای ارتباطات حیاتی در سناریوهای جمع آوری هزینه.
چرا کنترل کننده پارکینگ شبکه دوگانه W4G را انتخاب کنید؟
- نقطه ی شکست را از بین می برد:تغییر اتوماتیک بین اترنت و 4G تضمین می کند که سیستم 100٪ فعال باشد، درآمد و امنیت را محافظت می کند.
- معماری سیستم را ساده می کند:یکپارچه سازی رابط های ارتباطی متعدد و منطق کنترل، جایگزین سوئیچ های شبکه جداگانه، روترهای 4G و نرم افزار مبتنی بر PC.
- آینده ثابت و مقیاس پذیر:پروتکل باز MQTT و رابط های استاندارد از ادغام در سیستم عامل های IoT پشتیبانی می کنند و در چندین سایت مقیاس پذیر هستند.
- عملکرد مقرون به صرفه:ذخیره سازی داده های آفلاین وابستگی به شبکه در زمان واقعی را کاهش می دهد؛ سوئیچینگ خودکار شبکه هزینه های داده را بهینه می کند.
- سازگاری اثبات شده:با دوربین های اصلی LPR، خواننده های ETC و دستگاه های محیطی کار می کند و خطرات ادغام را برای یکپارچه سازان سیستم کاهش می دهد.
