صفحه کنترل LED جهانی از بیش از 100 زبان و رابط ارتباطی متعدد پشتیبانی می کند
| محل منبع | چین |
|---|---|
| نام تجاری | JUTAI |
| شماره مدل | NED200 |
| مدرک | NED200 Multi functional LED...er.pdf |
| مقدار حداقل تعداد سفارش | 1 |
| قیمت | negotiable |
| جزئیات بسته بندی | کارتن |
| زمان تحویل | 7 روز کاری |
| شرایط پرداخت | L/C، D/A، D/P، T/T، وسترن یونیون |
| قابلیت ارائه | 1000/ماه |
جزئیات محصول
| رابط نمایشگر LED | HUB75 و HUB08 (قابل ارتقا تا HUB12) | خطوط نمایش کنترل شده | 4 خط مستقل |
|---|---|---|---|
| زبان های پشتیبانی شده | بیش از 100 زبان | حالت های نمایش کد QR | تمام صفحه (52 نویسه) و 3 خط (77 نویسه) |
| پروتکل های ارتباطی | RS485، TCP/IP (اترنت)، MQTT | کانال های خروجی رله | 2 کانال (250VAC/10A) |
| ظرفیت ذخیره سازی صدا | حداکثر 256 فایل (8 مگابایت) | پشتیبانی از ارتقاء از راه دور | OTA (Over-The-Air) از طریق TCP/Browser |
| دمای عملیاتی | -40 درجه سانتی گراد تا +85 درجه سانتی گراد | منبع تغذیه | DC 12V (با حفاظت از اتصال معکوس) |
| برجسته کردن | صفحه کنترل LED 100 زبان بیشتر,صفحه کنترل LED با رابط های ارتباطی چندگانه |
||
توضیحات محصول

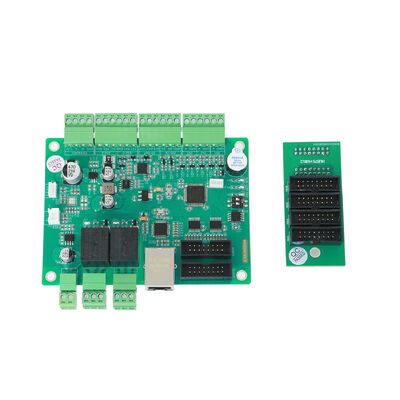

برد کنترلر LED جهانی پشتیبانی از بیش از 100 زبان و رابط های ارتباطی متعدد
برد کنترلر LED جهانی JUTAI NED200 یک دستگاه هسته هوشمند همه کاره است که برای کنترل نمایشگر LED در سناریوهای مختلف طراحی شده است. این دستگاه اطلاعات چند زبانه، ارتباطات چند پروتکلی، خروجی کد QR تعاملی، پخش صدا و اتصال لوازم جانبی را ادغام می کند - محدودیت های کنترلرهای تک منظوره را از بین می برد. با پشتیبانی از بیش از 100 زبان جهانی و رابط های ارتباطی غنی، به طور یکپارچه به ماژول های LED، سیستم های میزبان و دستگاه های جانبی متصل می شود و به عنوان یک هاب کنترل جهانی برای انتقال اطلاعات هوشمند در پارکینگ ها، مجتمع های تجاری، کارگاه های صنعتی، مناطق دیدنی و فضاهای عمومی عمل می کند.
پارامترهای فنی اصلی
| دسته بندی | پارامترهای کلیدی | مشخصات |
|---|---|---|
| پیکربندی پایه | ولتاژ عملیاتی | DC12V (با حفاظت اتصال معکوس) |
| جریان عملیاتی | حداکثر 2 آمپر | |
| دمای عملیاتی | -40 درجه سانتیگراد تا +85 درجه سانتیگراد (رطوبت نسبی <80%، بدون تراکم) | |
| ابعاد (طول × عرض × ارتفاع) | 115 میلی متر × 85 میلی متر × 15 میلی متر | |
| فاصله سوراخ نصب | 105 میلی متر × 75 میلی متر | |
| کنترل نمایشگر | رابط های LED | 1x HUB75 (پشتیبانی از ماژول های 32-اسکن)، 1x HUB08؛ قابل ارتقا به 4x HUB12 از طریق برد توسعه (HUB75 و HUB08 نمی توانند همزمان استفاده شوند) |
| ظرفیت نمایشگر | کنترل مستقل 4 خطی، حداکثر 80 بایت در هر خط | |
| پشتیبانی زبان | بیش از 100 زبان جهانی (چینی ساده شده، چینی سنتی، انگلیسی، تایلندی، کره ای، عربی و غیره) | |
| رمزگذاری اتصال | GBK، UTF8، UNICODE (اختیاری، نمی توانند همزمان پشتیبانی شوند) | |
| نمایش زمان | همپوشانی زمان واقعی، فرمت قابل تنظیم (جداکننده سال/ماه/روز) | |
| رابط های ارتباطی | پورت های سیمی | 1x اترنت (10/100M تطبیقی، ایزوله)، 2x RS232، 1x RS485، 1x TTL |
| رابط ویژه | 1x Wiegand 26/34 تطبیقی (برای کارت خوان/اسکنرهای بیومتریک) | |
| پروتکل های پشتیبانی شده | RS485، TCP، MQTT (کنترل فرمان؛ گزارش فعال IO در حالت 485 پشتیبانی نمی شود) | |
| توابع تعاملی و اتصال | نمایش کد QR | حالت تمام صفحه (52 کاراکتر، فاصله اسکن 2-5 متر)؛ حالت 3 خطی (77 کاراکتر، فاصله اسکن 0.5-2 متر) |
| پخش صدا | حافظه 8 مگابایتی (تا 256 فایل صوتی)، حالت فراخوانی شناسه، پخش ترتیبی/فوری | |
| خروجی رله | 2 کانال، ایزوله کنتاکت خشک (250VAC 10A / 30VDC 10A) | |
| ورودی IO | 2 کانال، غیر ایزوله (سیگنال 0-5 ولت، پشتیبانی از کنتاکت های خشک) | |
| خروجی IO (OC) | 2 کانال، غیر ایزوله (حداکثر بار 12 ولت/0.2 آمپر، حفاظت اضافه جریان) | |
| توسعه و قابلیت اطمینان | منبع تغذیه کمکی | مدار داخلی 12 ولت به 5 ولت، حداکثر خروجی 1.2 آمپر (برای اسکنرها، کارت خوان ها) |
| ارتقاء از راه دور | پشتیبانی از ارتقاء OTA از طریق ابزار TCP یا مرورگر | |
| شناسه منحصر به فرد | هر برد دارای شناسه جهانی منحصر به فرد برای شناسایی منبع است | |
| تضمین پایداری | پارامترها در حافظه فلش ذخیره می شوند (پس از قطع برق از بین نمی روند)؛ رفرش خودکار 50 ثانیه ای بدون دستورات معتبر (قابل اجتناب از طریق دستورات ضربان قلب) |
مزایای عملکرد کلیدی
1. بیش از 100 زبان و کنترل نمایشگر انعطاف پذیر
- سازگاری زبان جهانی: کتابخانه فونت داخلی بیش از 100 زبان را پوشش می دهد و بدون نیاز به پیکربندی فونت اضافی، با سناریوهای کاربردی بین منطقه ای و چند قومیتی سازگار می شود.
- مدیریت مستقل 4 خطی: هر خط محتوای سفارشی (متن، زمان) را به طور جداگانه نمایش می دهد و نیاز به انتقال همزمان اطلاعات ناوبری، تبلیغاتی و اطلاعیه را برآورده می کند.
- همپوشانی زمان قابل تنظیم: از فرمت های زمانی شخصی پشتیبانی می کند و زمان واقعی را بدون به روز رسانی دستی به طور خودکار همگام می کند.
2. رابط های ارتباطی غنی برای ادغام جهانی
- پشتیبانی چند پروتکلی: به طور یکپارچه با RS485 (ارتباطات صنعتی کوتاه برد)، اترنت (اتصال طولانی مدت LAN) و MQTT (ادغام IoT/ابری) اتصال برقرار می کند و با معماری های مختلف سیستم سازگار می شود.
- پیکربندی پورت همه کاره: 2x RS232 برای دستگاه های قدیمی، TTL برای اتصال کوتاه برد، و رابط Wiegand برای اتصال مستقیم به دستگاه های کنترل دسترسی (کارت خوان/بیومتریک).
- ادغام پلاگین و بازی: به سرعت به سیستم های مدیریت موجود (پارکینگ ها، کارگاه ها، مراکز خرید) بدون تغییر معماری سخت افزار متصل می شود.
3. کد QR تعاملی و پخش صدا
- کد QR دو حالته: حالت تمام صفحه برای اسکن از راه دور (مانند پرداخت پارکینگ)، حالت 3 خطی با توضیحات متنی برای تعامل کوتاه برد (مانند راهنمای اماکن دیدنی).
- ذخیره سازی صدای با ظرفیت بالا: تا 256 فایل صوتی را ذخیره می کند، از پخش ترتیبی یا فوری برای پیام های خوش آمد گویی، هشدارهای ایمنی و تأیید عملیات پشتیبانی می کند.
- تغییر حالت یکپارچه: دستور یک کلیکی برای خروج از حالت کد QR و بازیابی محتوای نمایش اصلی.
4. اتصال لوازم جانبی و عملکرد پایدار
- کنترل رله قدرتمند: 2 رله بار بالا، موانع، چراغ ها و منابع تغذیه تجهیزات را به هم متصل می کند و امکان اتصال سناریوی خودکار را فراهم می کند.
- نظارت بر وضعیت IO: سیگنال های سنسور/دکمه را برای فعال کردن اقدامات از پیش تعیین شده (مانند زنگ هشدار تجهیزات، پخش صدا) بر اساس رویدادهای خارجی می خواند.
- سازگاری با محیط های شدید: در دماهای -40 درجه سانتیگراد تا +85 درجه سانتیگراد کار می کند، با حفاظت ESD/پالس برای پورت های ارتباطی، مناسب برای محیط های صنعتی/خارجی سخت.
5. توسعه آسان و مقرون به صرفه
- آستانه عملیاتی پایین: تمام توابع از طریق دستورات پروتکل استاندارد کنترل می شوند، نیازی به برنامه نویسی پیچیده نیست.
- ارتقاء عملکرد در محل: از به روز رسانی فایل های صوتی در محل و ماژول های توسعه رابط IO پشتیبانی می کند و از تعویض دستگاه اصلی جلوگیری می کند.
- حداقل نگهداری: قطعات فرسوده ای ندارد؛ نگهداری روزانه فقط نیاز به بررسی خطوط ارتباطی و رابط ها دارد.
سناریوهای کاربردی
- مجتمع های تجاری: نمایشگر 4 خطی برای ناوبری طبقات، تبلیغات برند و زمان واقعی؛ پشتیبانی چند زبانه برای مشتریان بین المللی؛ کدهای QR به کوپن ها پیوند می دهند.
- پارکینگ های هوشمند: کدهای QR پرداخت تمام صفحه، نمایش در دسترس بودن پارکینگ در زمان واقعی؛ کنترل رله برای موانع؛ پخش صدا موفقیت پرداخت را تأیید می کند.
- کارگاه های صنعتی: نمایش داده های تولید و دستورالعمل های ایمنی به زبان های مختلف؛ رابط های IO ناهنجاری های تجهیزات را تشخیص می دهند و آلارم های صوتی و قطع برق را از طریق رله ها فعال می کنند.
- مناطق دیدنی و فضاهای عمومی: اطلاعیه های ایمنی چند زبانه و کدهای QR 3 خطی برای راهنمای تور؛ صدا پس از اسکن کد به بازدیدکنندگان خوش آمد می گوید.
- سیستم های کنترل دسترسی: از طریق رابط Wiegand با کارت خوان ها ادغام می شود؛ اطلاعات بازدیدکنندگان را نمایش می دهد و صداهای خوش آمد گویی را پخش می کند در حالی که دسترسی درب را کنترل می کند.
- مراکز حمل و نقل: برنامه ها و راهنمایی های جهت یابی چند زبانه؛ به روز رسانی محتوای از راه دور از طریق پروتکل های اترنت/MQTT.
چرا برد کنترلر LED جهانی NED200 را انتخاب کنیم؟
- سازگاری جهانی: پشتیبانی از بیش از 100 زبان و سازگاری چند پروتکلی نیازهای ادغام بین منطقه ای و چند سیستمی را برآورده می کند.
- ادغام همه کاره: کنترل نمایشگر، ارتباطات، تعامل و اتصال را ترکیب می کند و پیچیدگی سیستم و هزینه های سخت افزار را کاهش می دهد.
- قابل اعتماد و بادوام: طراحی درجه صنعتی با مقاومت در برابر دمای گسترده و محافظت های متعدد، عملکرد پایدار 24/7 را تضمین می کند.
- توسعه مقرون به صرفه: ارتقاء عملکرد در محل و ماژول های توسعه رابط، هزینه های استفاده بلندمدت را کاهش می دهد.
- عملیات کاربر پسند: دستورات استاندارد و حداقل نگهداری، بار عملیاتی و نگهداری را برای تیم های فنی کاهش می دهد.
