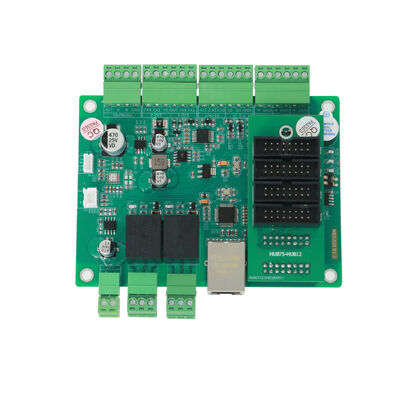

NED200 Multi Protocol LED Display Driver Board با پشتیبانی از چند زبان و کد QR
| محل منبع | چین |
|---|---|
| نام تجاری | JUTAI |
| شماره مدل | NED200 |
| مدرک | NED200 Multi functional LED...er.pdf |
| مقدار حداقل تعداد سفارش | 1 |
| قیمت | negotiable |
| جزئیات بسته بندی | کارتن |
| زمان تحویل | 7 روز کاری |
| شرایط پرداخت | L/C، D/A، D/P، T/T، وسترن یونیون |
| قابلیت ارائه | 1000/ماه |
جزئیات محصول
| رابط نمایشگر LED | HUB75 و HUB08 (قابل ارتقا تا HUB12) | خطوط نمایش کنترل شده | 4 خط مستقل |
|---|---|---|---|
| زبان های پشتیبانی شده | بیش از 100 زبان | حالت های نمایش کد QR | تمام صفحه (52 نویسه) و 3 خط (77 نویسه) |
| پروتکل های ارتباطی | RS485، TCP/IP (اترنت)، MQTT | کانال های خروجی رله | 2 کانال (250VAC/10A) |
| ظرفیت ذخیره سازی صدا | حداکثر 256 فایل (8 مگابایت) | پشتیبانی از ارتقاء از راه دور | OTA (Over-The-Air) از طریق TCP/Browser |
| دمای عملیاتی | -40 درجه سانتی گراد تا +85 درجه سانتی گراد | منبع تغذیه | DC 12V (با حفاظت از اتصال معکوس) |
| برجسته کردن | صفحه ی راننده ی صفحه نمایش چند پروتکل LED,کد QR LED صفحه نمایش راننده,صفحه راننده صفحه نمایش چند زبان LED |
||
توضیحات محصول
NED200 Multi Protocol LED Display Driver Board با پشتیبانی از چند زبان و کد QR
NED200 Multi Protocol LED Display Driver Board یک دستگاه هسته ای هوشمند همه در یک است که کنترل صفحه نمایش LED، ارتباطات چند پروتکل، نمایش کد QR تعاملی،پخش صوتی، و اتصال محیطی. این محدودیت های درایورهای تک عملکردی سنتی را از بین می برد و از اتصال بی نقص با ماژول های LED ، سیستم های میزبان و دستگاه های محیطی مختلف پشتیبانی می کند.با سازگاری قوی، آستانه های استفاده پایین و توابع مقیاس پذیر، به عنوان یک مرکز کنترل جهانی برای انتقال اطلاعات هوشمند و همکاری چند دستگاه مناسب برای پارکینگ ها، مجتمع های تجاری،کارگاه های صنعتی، مناطق منظره ای و سناریوهای دیگر که نیاز به نمایش اطلاعات کارآمد و ارتباط خودکار دارند.
پارامترهای فنی اصلی
| دسته بندی | پارامترهای کلیدی | مشخصات |
| قدرت و جسم | ولتاژ کار | DC12V (با محافظت از اتصال معکوس) |
| جریان عملیاتی | 2A MAX | |
| دمای کار | -40°C تا +85°C (رطوبت نسبی <80٪، بدون تهویه) | |
| ابعاد (L × W × H) | 115mm × 85mm × 15mm | |
| فاصله سوراخ نصب | 105mm × 75mm | |
| کنترل صفحه نمایش | رابط های LED | 1x HUB75 (حمایت از ماژول های 32 اسکن) ، 1x HUB08؛ قابل گسترش به 4x HUB12 از طریق صفحه گسترش (HUB75 و HUB08 نمی توانند به طور همزمان استفاده شوند) |
| کنترل صفحه نمایش | کنترل مستقل 4 خط، حداکثر 80 بایت در هر خط | |
| پشتیبانی از زبان | کتابخانه فونت های داخلی برای بیش از 100 زبان (چینی ساده، چینی سنتی، انگلیسی، تایلندی، کره ای، عربی و غیره) | |
| عملکرد کد QR | حالت تمام صفحه (52 کاراکتر، فاصله اسکن مطلوب 2-5m) ؛ حالت 3 خط (77 کاراکتر، فاصله اسکن مطلوب 0.5-2m) | |
| نمایش زمان | پشتیبانی از پوشش زمان واقعی، فرمت قابل تنظیم (مفرق سال / ماه / روز، و غیره) | |
| ارتباطات | بنادر ارتباطی | 1x اترنت (10/100M سازگار، جدا شده) ، 2x RS232، 1x RS485، 1x TTL |
| پروتکل های کنترل | RS485، TCP، MQTT (دستور کنترل فرمان را پشتیبانی می کند؛ گزارش فعال وضعیت IO در حالت 485 پشتیبانی نمی شود) | |
| رابط خاص | 1x واجه تطبیقی Wiegand 26/34 (برای خوانندگان کارت/اسکنرهای بیومتریک) | |
| ارتباط محیطی | خروجی رله | 2 کانال، خروجی جدا شده از تماس خشک (COM/NO/NC مستقل) ، ظرفیت بار: 250VAC 10A / 30VDC 10A |
| ورودی | 2 کانال، غیر منزوی، محدوده ولتاژ سیگنال: 0-5V (حامی سیگنال های تماس خشک) | |
| خروجی IO (OC) | 2 کانال، غیر منزوی، حداکثر بار: 12V/0.2A (با حفاظت از جریان بیش از حد) | |
| صدا و گسترش | پخش صوتی | ذخیره سازی 8MB (تا 256 فایل صوتی) ، حالت تماس ID، پشتیبانی از پخش دنباله ای / فوری |
| خروجی برق کمکی | مدار 12 ولت تا 5 ولت داخلی، حداکثر جریان مداوم 1.2A (برای اسکنرها، خوانندگان کارت، ماژول های LED) | |
| ارتقاء از راه دور | پشتیبانی از ارتقاء از راه دور OTA از طریق ابزار TCP یا مرورگر | |
| شناسایی منحصر به فرد | هر صفحه دارای یک شناسه جهانی منحصر به فرد برای شناسایی منبع و کنترل دسترسی است | |
| پشتیبانی از رمزگذاری | رمزگذاری دوکنگ | GBK، UTF8، UNICODE (اختیاری، نمی تواند به طور همزمان پشتیبانی شود) |
مزیت های عملکردی کلیدی
کنترل صفحه نمایش LED همه کاره
- مدیریت مستقل 4 خط: هر خط می تواند محتوای سفارشی (متن، زمان) را به طور جداگانه نمایش دهد، نیازهای انتقال همزمان اطلاعات چندگانه را برآورده کند.
- زبان چندگانه جهانی: از بیش از 100 زبان جهانی پشتیبانی می کند و بدون پیکربندی فونت اضافی به سناریوهای کاربردی بین منطقه ای و چند قومی سازگار می شود.
- سازگاری رابط انعطاف پذیر: به طور مستقیم ماژول های LED HUB75/HUB08 را متصل می کند؛ قابل گسترش به 4 رابط HUB12 از طریق تخته های گسترش، سازگار با اکثر مشخصات صفحه نمایش LED اصلی است.
نمایشگر کد QR تعاملی
- تطبیق دو حالت: کد QR تمام صفحه برای اسکن کردن در مسافت های طولانی (به عنوان مثال، پرداخت پارکینگ) ، کد QR 3 خطی با توضیحات متنی 4 خطی برای تعامل در مسافت های کوتاه (به عنوان مثال، راهنمای نقطه منظره ای).
- محتوای سفارشی: کد QR از URL، متن و سایر انواع محتوا پشتیبانی می کند؛ کاراکترهای اضافی به طور خودکار کوتاه می شوند تا تشخیص طبیعی را تضمین کنند.
- تغییر حالت بدون دردسر: از حالت کد QR با یک کلیک فرمان خارج می شود و محتوای نمایش اصلی را بدون پیکربندی دستی بازگرداند.
ارتباطات چند پروتکل و گسترش
- پورت های ارتباطی غنی: اترنت برای اتصال LAN در مسافت های طولانی، RS485 / RS232 برای ارتباطات صنعتی در محل، TTL برای اتصال دستگاه های کوتاه مدت، پوشش اکثر نیازهای ارتباطی.
- پروتکل های دوستانه اینترنت اشیا: از پروتکل MQTT پشتیبانی می کند و امکان ادغام آسان در سیستم های مدیریت ابری و سیستم عامل های اینترنت اشیا را فراهم می کند.
- ادغام کنترل دسترسی: رابط Wiegand به طور مستقیم خواننده های کارت یا دستگاه های بیومتریک را به هم متصل می کند و ادغام سیستم کنترل دسترسی + نمایش را تسهیل می کند.
ارتباط محیطی و پخش صوتی
- کنترل رله قدرتمند: 2 رله بار بالا می توانند موانع، چراغ ها، منابع برق تجهیزات و سایر دستگاه ها را به هم متصل کنند تا ارتباط خودکار را تحقق بخشند.
- نظارت بر وضعیت IO: سیگنال های سنسور، دکمه یا سوئیچ را می خواند و اقدامات پیش تنظیم شده (به عنوان مثال، هشدار تجهیزات، پخش صوتی) را بر اساس رویدادهای خارجی انجام می دهد.
- پخش صوتی انعطاف پذیر: تا 256 فایل صوتی را ذخیره می کند، از حالت پخش دنباله دار / فوری پشتیبانی می کند، مناسب برای پیام های استقبال، هشدارهای ایمنی و تأیید عملیات است.
استفاده آسان و عملکرد پایدار
- عملکرد آستانه پایین: تمام توابع از طریق دستورات پروتکل استاندارد کنترل می شوند، نیازی به برنامه نویسی پیچیده نیست، کاهش هزینه های عملیات و نگهداری.
- امنیت و ثبات داده ها: پارامترهای پیش فرض در حافظه فلش ذخیره می شوند (بعد از قطع برق از دست نمی روند) ؛ دستورات منظم ضربان قلب از بروز خودکار محتوای صفحه نمایش جلوگیری می کند.
- سازگاری گسترده با محیط زیست: در دمای شدید -40 درجه سانتیگراد تا +85 درجه سانتیگراد کار می کند، با ESD و محافظت از پالس برای پورت های ارتباطی، مناسب برای محیط های صنعتی یا بیرونی خشن.
سناریوهای کاربرد
- سیستم های پارکینگ هوشمند:نمایش زمان واقعی دسترسی پارکینگ، قیمت گذاری و کد های QR پرداخت در تمام صفحه نمایش؛ پیوند رله ها به موانع کنترل و پخش درخواست های صوتی "پرداخت موفقیت آمیز".
- مجتمع های تجاری و مراکز خرید:استفاده از صفحه نمایش 4 خطی برای ناوبری طبقه، تبلیغات برند و زمان واقعی؛ نمایش کدهای QR تعاملی برای کوپن ها، با پخش صوتی هدایت مصرف کنندگان.
- کارگاه های صنعتی:نمایش داده های تولید، دستورالعمل های ایمنی و وضعیت تجهیزات؛ ورودی های IO را برای تشخیص ناهنجاری های تجهیزات، تحریک آلارم های صوتی و قطع برق از طریق رله ها پیوند دهید.
- مناطق زیبا و فضاهای عمومی:برای راهنمایی های دقیق، اطلاعیه های ایمنی چند زبانی، مسیرهای تور و کد های QR سه خط را نشان دهید؛ پس از اسکن کد های ثبت نام بازدید کنندگان، صدای خوشامد گویی را پخش کنید.
- کنترل دسترسی و ساختمان های هوشمند:یکپارچه سازی با خوانندگان کارت از طریق رابط Wiegand؛ نمایش اطلاعات بازدید کننده و پخش صداهای "رحبت" در حالی که دسترسی به درب را از طریق رله کنترل می کند.
- مراکز حمل و نقل و امکانات دولتی:ارائه برنامه های چند زبانی، راهنمایی جهت و اعلانات خدمات عمومی؛ پشتیبانی از به روزرسانی محتوای از راه دور و ارتقاء سیستم.
چرا NED200 Multi Protocol LED Display Driver Board را انتخاب کنید؟
- تمام در یک ادغام:ترکیب کنترل صفحه نمایش، ارتباطات، تعامل کد QR، پخش صوتی و پیوند محیطی، کاهش پیچیدگی سیستم و هزینه های سخت افزاری.
- سازگاری قوی:یکپارچه سازی با سیستم های مدیریت موجود (پارکنگ، کارگاه ها، مراکز خرید) بدون تغییر معماری سخت افزار.
- گسترش مقرون به صرفهاز بروزرسانی فایل های صوتی در محل و ماژول های گسترش رابط IO پشتیبانی می کند و از تعویض دستگاه اصلی برای ارتقاء عملکرد جلوگیری می کند.
- اعتبار حرفه ای:طراحی درجه صنعتی با محافظت از اتصال معکوس، محافظت از جریان بیش از حد و مقاومت در برابر دمای بالا، تضمین عملکرد پایدار 24/7
- سازگاری جهانی:پشتیبانی از چند زبان و چند پروتکل با نیازهای برنامه های کاربردی بین منطقه ای و چند سناریو سازگار است و قابلیت ارتقاء از راه دور برای قابلیت استفاده طولانی مدت دارد.
