حسگر ایمنی چند پرتویی برای سیستم‌های درب با خروجی NO/NC و پاسخ سریع

محل منبع	چین
نام تجاری	JUTAI
گواهی	CE
شماره مدل	CL20-8L
مدرک	CL05-8L User Manual.pdf
مقدار حداقل تعداد سفارش	1
قیمت	negotiable
جزئیات بسته بندی	کارتون
زمان تحویل	5 - 8 روز کاری
شرایط پرداخت	T/T، L/C، D/A، D/P، Western Union، Paypal،، MoneyGram، Alipay
قابلیت ارائه	1000 قطعه در ماه

برای نمونه ها و کوپن های رایگان با من تماس بگیرید.

WhatsApp:0086 18588475571

ویچت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر شما هر گونه نگرانی دارید، ما 24 ساعت کمک آنلاین ارائه می دهیم.

جزئیات محصول

رتبه بندی IP	IP67	تابع	خالی کردن
سنجش فاصله	8 متر	مواد	آلیاژ آلومینیوم
ویژگی	مقاوم در برابر خوردگی	ولتاژ برق	DC12-24V
دمای عملیاتی	-20 ~ 60 ℃	جریان عملیاتی	<50mA
خروجی	No/NC، COM	جریان کار	<20mA@DC12V-24V
مشخصات	20002115 میلی متر
برجسته کردن	حسگر ایمنی خروجی NO/NC,حسگر ایمنی سیستم‌های درب,حسگر ایمنی چند پرتویی , Door Systems Safety Sensor , Multi-Beam Safety Sensor

پیام بگذارید

توضیحات محصول

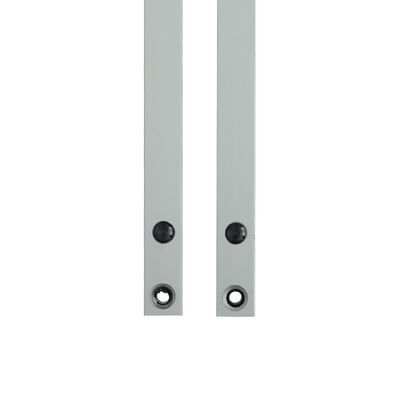

حسگر ایمنی چند پرتویی برای سیستم‌های درب با خروجی NO/NC و پاسخ سریع 0

سنسور ایمنی چند پرتویی برای سیستم های درب با خروجی NO/NC و پاسخ سریع

سنسور ایمنی چند پرتویی JUTAI CL20-8L یک دستگاه حفاظتی حرفه ای است که برای سیستم های درب طراحی شده است و دارای تشخیص 8 پرتو، خروجی NO/NC قابل تنظیم و عملکرد پاسخ سریع است. این سنسور یک شبکه نوری نامرئی بین فرستنده و گیرنده ایجاد می کند و بلافاصله در هنگام ورود پرسنل، دست ها یا اشیاء، باعث معکوس شدن یا توقف درب می شود - به طور موثر از حوادث نیشگون گرفتن و له شدن در سناریوهای درب های صنعتی، تجاری و لجستیکی جلوگیری می کند. با حفاظت IP67 و محفظه آلیاژ آلومینیوم، ایمنی قابل اعتمادی را برای درب های سریع، درب های کرکره ای و درب های اتوماتیک ارائه می دهد.

مشخصات اصلی (جدول پارامترهای دقیق)

پارامتر	مشخصات
مدل	CL20-8L
نوع محصول	سنسور ایمنی چند پرتویی (پرده نوری ایمنی)
تعداد فتوسل	8 پرتو
حداکثر ارتفاع حفاظت	1729 میلی متر
ولتاژ کاری	DC12-24V
جریان کاری	فرستنده: <65mA @DC12V; گیرنده: <20mA @DC12V
پیکربندی خروجی	خروجی رله NO/NC (پیش فرض NO، قابل تنظیم به NC); ترمینال COM شامل می شود
زمان پاسخگویی	سریع (راه اندازی فوری برای اقدامات ایمنی درب)
درجه حفاظت	IP67 (ضد گرد و غبار + ضد آب)
جنس محفظه	آلیاژ آلومینیوم
محدوده عملکرد (فرستنده تا گیرنده)	1-8 متر
طول کابل	فرستنده: 8 متر; گیرنده: 4 متر
نوع کانکتور	فرستنده: کانکتور نر M8 5 پین; گیرنده: کانکتور نر M8 5 پین
دمای کارکرد	-20 درجه سانتیگراد ~ +60 درجه سانتیگراد
عملکرد کلیدی	حفاظت ضد نیشگون گرفتن سیستم درب + حالت Blanking (کانال اول غیر فعال)
شاخص های وضعیت LED	فرستنده: آبی ثابت (عملکرد عادی); قرمز چشمک زن سریع (ولتاژ <9V or>28V) گیرنده: قرمز ثابت (شی/پرسنل مسدود شده); آبی ثابت (بدون مانع); آبی چشمک زن (اولین روشن شدن، عدم تراز فرستنده-گیرنده)
ابعاد سوراخ نصب (واحد: میلی متر)	14, 29, 75, 80, 175, 19.7, 21.4, 259

مزایای کلیدی (نقاط واضح و هدفمند)

1. تشخیص پوشش کامل چند پرتو

شبکه نوری 8 پرتو، نقاط کور ایمنی را در سراسر ارتفاع باز شدن درب (1729 میلی متر) از بین می برد و از عدم تشخیص اشیاء کوچک، دست ها یا اندام ها اطمینان حاصل می کند.
توزیع پرتو متراکم با عملکرد دینامیکی سیستم های درب سازگار است و حفاظت ضد نیشگون گرفتن را ارائه می دهد.

2. خروجی NO/NC قابل تنظیم

خروجی NO پیش فرض، الزامات استاندارد سیستم کنترل درب را برآورده می کند. خروجی NC از طریق عملکرد ساده قابل تنظیم است.
تغییر حالت خروجی انعطاف پذیر، امکان ادغام یکپارچه با پانل های کنترل درب و رله های ایمنی مختلف را فراهم می کند و سازگاری را افزایش می دهد.

3. پاسخ سریع برای ایمنی درب

بلافاصله اقدامات ایمنی (معکوس/توقف درب) را پس از قطع پرتو فعال می کند و با عملکرد سریع درب های پرسرعت و کرکره ها مطابقت دارد.
تاخیرهای ایمنی را در سناریوهای درب با ترافیک بالا از بین می برد و به طور موثر از حوادث نیشگون گرفتن جلوگیری می کند.

4. عملکرد مقاوم و قابل اعتماد

حفاظت IP67 در برابر گرد و غبار، پاشش آب و غوطه وری موقت مقاومت می کند، مناسب برای نصب درب های داخلی/خارجی و محیط های صنعتی خشن.
محفظه آلیاژ آلومینیوم در برابر خوردگی، سایش مکانیکی و لرزش مقاومت می کند و پایداری طولانی مدت را برای عملیات مکرر درب تضمین می کند.

5. حالت Blanking برای جلوگیری از آلارم کاذب

مسدود کردن کانال اول شبکه نوری، پاسخ های ایمنی را فعال نمی کند و با ساختارهای شکاف درب و مسدود کردن متوالی پرتو در طول بسته شدن عادی سازگار است.
از وقفه های غیر ضروری درب جلوگیری می کند و در عین حال حفاظت کامل در برابر نفوذهای ناخواسته را حفظ می کند.

راهنمای سیم کشی (جدول استاندارد شده با یادداشت ها)

اجزا	رنگ سیم	عملکرد	یادداشت های دقیق
فرستنده	قرمز	منبع تغذیه مثبت DC12-24V	به منبع تغذیه DC پایدار متصل شوید; از ولتاژ بیش از حد/کمتر از حد خودداری کنید
فرستنده	مشکی	زمین (GND)	به ترمینال منفی منبع تغذیه متصل شوید; از اتصال به زمین مطمئن شوید
فرستنده	سبز/زرد/سفید	رزرو	برای استفاده اولیه نیازی به اتصال نیست
گیرنده	قرمز	منبع تغذیه مثبت DC12-24V	منبع تغذیه مشابه فرستنده برای ولتاژ ثابت
گیرنده	مشکی	زمین (GND)	زمین مشترک با فرستنده برای اطمینان از پایداری سیگنال
گیرنده	سبز	خروجی NO/NC (پیش فرض NO)	به ترمینال ورودی سیگنال ایمنی سیستم کنترل درب متصل شوید
گیرنده	زرد	NC قابل تنظیم	از طریق عملکرد سوئیچینگ NC فعال کنید (در زیر را ببینید)
گیرنده	سفید	COM (ترمینال مشترک)	ترمینال منطبق برای خروجی NO/NC; باید به ترمینال مربوطه سیستم کنترل درب متصل شود

هشدار مهم

ترمینال های NO/NC (سیم های سبز/زرد گیرنده) را به ترمینال مثبت منبع تغذیه متصل نکنید - این کار باعث آسیب دائمی به رله نوری می شود.

مراحل فعال سازی حالت NC و Blanking

سیم کشی را مطابق با راهنمای سیم کشی کامل کنید و از عدم وجود خطاهای اتصال اطمینان حاصل کنید.
سنسور را روشن کنید (اطمینان حاصل کنید که منبع تغذیه الزامات DC12-24V را برآورده می کند).
در عرض 1 دقیقه پس از روشن شدن، سیم سبز گیرنده (خروجی NO) را 5 بار متوالی به سیم مشکی آن (GND) لمس کنید.
چشمک زدن سریع نور قرمز گیرنده را مشاهده کنید - این نشان دهنده فعال سازی موفقیت آمیز است: سیم زرد به حالت NC تغییر می کند و حالت Blanking فعال می شود.

سناریوهای کاربردی (لیست هدفمند)

درب های سریع صنعتی (کارخانه های تولیدی، مراکز لجستیک)
درب های کرکره ای (انبارها، فروشگاه های خرده فروشی، ساختمان های تجاری)
درب های اتوماتیک (ساختمان های اداری، مراکز خرید، کارگاه های صنعتی)
درب های سردخانه (انبارهای یخچال دار، اتاق های فریزر)
درب های گاراژ (امکانات پارکینگ مسکونی، تجاری)

عیب یابی (جدول جامع مشکل-راه حل)

علائم خطا	علل احتمالی	راه حل های دقیق
چراغ آبی گیرنده پس از روشن شدن به طور مداوم چشمک می زند	فرستنده و گیرنده نامرتب هستند (پرتوهای نور جفت نشده اند)	1. موقعیت های نصب فرستنده و گیرنده را تنظیم کنید تا از تراز موازی اطمینان حاصل شود. 2. هرگونه مانعی را که مسیر نور بین دو واحد را مسدود می کند، بردارید. 3. پیچ های نصب را محکم کنید تا از عدم تراز ناشی از لرزش جلوگیری شود.
چراغ قرمز فرستنده سریع چشمک می زند	ولتاژ منبع تغذیه <9V or>28V	1. از یک مولتی متر برای آزمایش ولتاژ منبع تغذیه استفاده کنید. 2. منبع تغذیه را با یک آداپتور DC12-24V پایدار جایگزین کنید. 3. افت ولتاژ ناشی از کابل های بلند را بررسی کنید و در صورت لزوم با کابل های ضخیم تر جایگزین کنید.
سنسور به طور معمول کار می کند (نشانگرهای LED صحیح)، اما درب هیچ عملکرد ضد نیشگون گرفتن ندارد	خطای سیم کشی (اتصال نادرست ترمینال NO/NC یا COM)	1. سیم کشی را با توجه به راهنمای سیم کشی دوباره بررسی کنید - اطمینان حاصل کنید که ترمینال های سبز/زرد (خروجی) و سفید (COM) به رابط ایمنی سیستم کنترل درب متصل شده اند. 2. تأیید کنید که سیستم کنترل درب روی حالت "ورودی سنسور ایمنی خارجی" تنظیم شده است.
امکان ورود به حالت Blanking / سوئیچ به خروجی NC وجود ندارد	1. عملکرد بیش از 1 دقیقه پس از روشن شدن 2. نشت نور در هنگام پایین آمدن درب (مسدود شدن ناپیوسته پرتو) 3. پایین ترین پرتو توسط زباله ها مسدود شده است	1. سنسور را خاموش و دوباره راه اندازی کنید، سپس عملیات فعال سازی را در عرض 1 دقیقه کامل کنید. 2. آب بندی درب را تعمیر کنید تا از تداخل نور خارجی با شبکه نوری جلوگیری شود. 3. گرد و غبار، زباله ها یا موانع مسدود کننده پایین ترین پرتو را پاک کنید.

هشدارهای استفاده و نگهداری (یادآوری های کلیدی)

کابل های اتصال را از هادی های ولتاژ بالا/جریان بالا، ماشین آلات درب و مسیرهای لیفتراک دور نگه دارید تا از تداخل، اکستروژن یا آسیب جلوگیری شود.
به طور مرتب لنزهای فرستنده و گیرنده را با یک پارچه نرم و خشک پاک کنید تا گرد و غبار، لکه های روغن یا تراکم را از بین ببرید - لنزهای کثیف بر دقت تشخیص تأثیر می گذارند.
سنسور یا کابل ها را با زور خم نکنید، نپیچانید یا نکشید. از خراشیدن محفظه آلیاژ آلومینیوم یا لنزهای مادون قرمز خودداری کنید.
از تابش مستقیم نور خورشید یا سایر منابع نور مادون قرمز بر روی گیرنده جلوگیری کنید (از فعال شدن کاذب یا خرابی تشخیص جلوگیری می کند).
اطمینان حاصل کنید که درب یا مانعی که برای حالت Blanking استفاده می شود، حداقل الزامات فاصله مسدود کردن مداوم را برآورده می کند.
عملکرد ضد نیشگون گرفتن و حالت خروجی را به طور دوره ای آزمایش کنید تا اطمینان حاصل شود که سنسور به طور معمول با سیستم درب کار می کند.

برای پشتیبانی فنی، سفارشی سازی یا سوالات عمده، از وب سایت رسمی ما دیدن کنید: https://www.accesssecuritysolution.com/

داستان های موفقیت مشتری

1. غول سردخانه: عملکرد قابل اعتماد در -25 درجه سانتیگراد
"سنسور JUTAI زمان خرابی را در تأسیسات سردخانه ما از بین برد. درجه IP67 عملکرد قابل اعتمادی را حتی در -25 درجه سانتیگراد تضمین کرد."
— مایکل چن، مدیر انبار، ارائه دهنده پیشرو لجستیک زنجیره سرد

2. رهبر تولید خودرو: ادغام یکپارچه
"ویژگی دو حالته امکان ادغام یکپارچه در زیرساخت های موجود ما را فراهم کرد. نصب بدون زحمت بود!"
— لیزا وانگ، مهندس ایمنی، تولید کننده خودروی جهانی

3. کارخانه داروسازی: انطباق و کارایی
"سنسور دارای گواهی CE JUTAI استانداردهای ایمنی ما را برآورده کرد و در عین حال هزینه های نگهداری را 30٪ کاهش داد."
— دیوید لی، مدیر کارخانه، شرکت داروسازی بین المللی

4. انبار تجارت الکترونیک: عملیات بدون حادثه
"پس از نصب سنسور 16 پرتو JUTAI، ما شاهد کاهش 100 درصدی حوادث مرتبط با نوار نقاله بودیم."
— سارا ژانگ، افسر ایمنی، مرکز تکمیل تجارت الکترونیک برتر

5. تولید کننده ماشین آلات سنگین: ایمنی اپراتور پیشرفته
"زمان پاسخ سریع سنسور (<=20ms) از کارگران در برابر برخورد بازوی رباتیک در طول عملیات با سرعت بالا محافظت می کرد."
— جان وو، مدیر مهندسی، تولید کننده تجهیزات صنعتی

6. کارخانه فرآوری مواد غذایی: بهداشتی و با دوام
"محفظه آلومینیومی IP67 در برابر آب در خطوط فرآوری مواد غذایی ما مقاومت می کند و در عین حال دقت را حفظ می کند."
— امیلی چن، مدیر تضمین کیفیت، شرکت جهانی مواد غذایی و نوشیدنی

7. انبار خودکار: ایمنی ناوبری AGV
"سنسور JUTAI از برخورد AGV جلوگیری کرد و زمان خرابی را 25٪ کاهش داد."
— کوین لیو، مدیر لجستیک، ارائه دهنده راه حل های ذخیره سازی خودکار

8. ارائه دهنده آتش نشانی و ایمنی: انطباق درب آتش نشانی
"این سنسور تضمین می کند که درب های آتش نشانی بدون به خطر انداختن ایمنی پرسنل در طول تمرینات، با خیال راحت بسته می شوند."
— جیسون ژو، سرپرست فنی، شرکت سیستم های حفاظت از آتش
