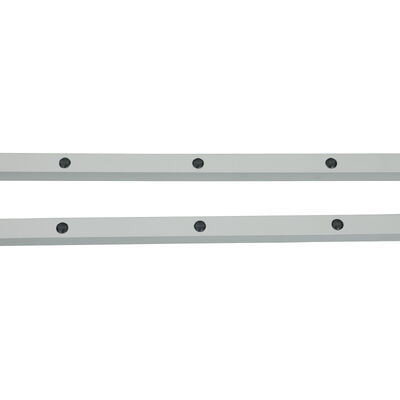

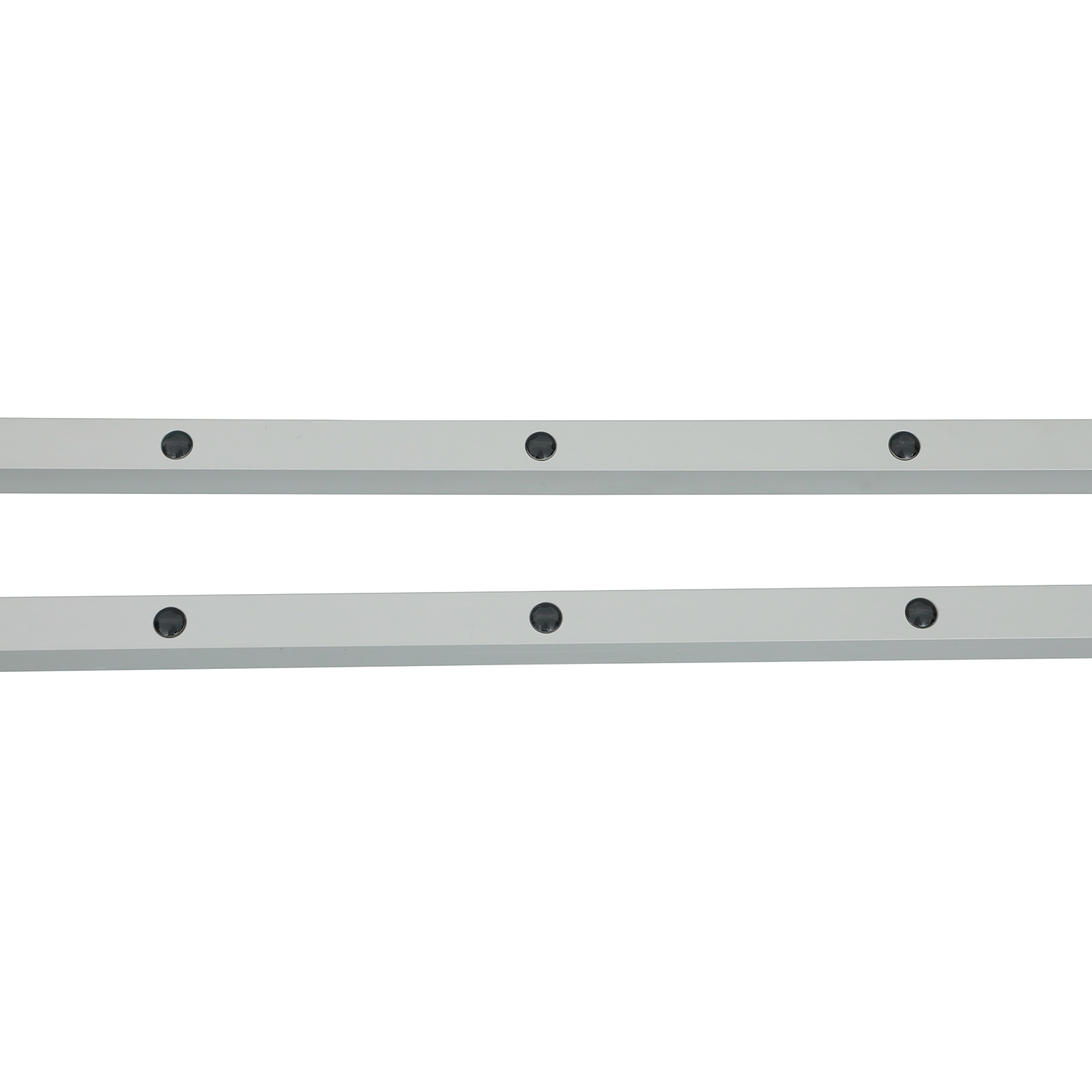

موانع محافظت از مادون قرمز برای درب های صنعتی با طول تنظیم شده 500-2500 میلی متر
| محل منبع | چین |
|---|---|
| نام تجاری | JUTAI |
| گواهی | CE |
| شماره مدل | CL20-8L |
| مدرک | CL05-8L User Manual.pdf |
| مقدار حداقل تعداد سفارش | 1 |
| قیمت | negotiable |
| جزئیات بسته بندی | کارتون |
| زمان تحویل | 5 - 8 روز کاری |
| شرایط پرداخت | T/T، L/C، D/A، D/P، Western Union، Paypal، ، Alipay |
| قابلیت ارائه | 1000 قطعه در ماه |
جزئیات محصول
| رتبه بندی IP | IP67 | تابع | خالی کردن |
|---|---|---|---|
| حس کردن فاصله | 8 متر | مواد | آلیاژ آلومینیوم |
| ویژگی | مقاوم در برابر خوردگی | ولتاژ برق | DC12-24v |
| دمای عملیاتی | -20 ~ 60 ℃ | جریان عملیاتی | <50mA |
| خروجی | No/NC، COM | جریان کار | <20mA@DC12V-24V |
| مشخصات | 2000*21*15 میلی متر | ||
| برجسته کردن | موانع محافظت از مادون قرمز برای درب های صنعتی,موانع محافظت از مادون قرمز قابل تنظیم 500-2500mm |
||
توضیحات محصول
حاجز حماية بالأشعة تحت الحمراء للأبواب الصناعية بطول قابل للتعديل 500-2500 مم
نظرة عامة على المنتج
حاجز الحماية بالأشعة تحت الحمراء من سلسلة JUTAI CL هو حل أمان احترافي مصمم خصيصًا للأبواب الصناعية، ويوفر أطوالًا قابلة للتعديل من 500 مم إلى 2500 مم لتناسب أحجام الأبواب المتنوعة. يشكل شبكة ضوئية غير مرئية بين المرسل والمستقبل، مما يؤدي إلى عكس الباب أو إيقافه فورًا عند اختراق الأفراد/الأشياء - مما يمنع بشكل فعال حوادث القرص في البيئات الصناعية. مع حماية IP67 وغلاف من سبائك الألومنيوم، فإنه يوفر أداءً موثوقًا به في الظروف القاسية.
المواصفات الأساسية
| المعلمة | المواصفات |
|---|---|
| سلسلة الموديل | CL05, CL10, CL15, CL20, CL25 (مع لاحقة -8L) |
| نطاق الطول القابل للتعديل | 500 مم، 1000 مم، 1500 مم، 2000 مم، 2500 مم (يعتمد على الموديل) |
| عدد الخلايا الضوئية | 8 أشعة |
| الحد الأقصى لارتفاع الحماية | 1729 مم (مرجع CL20-8L) |
| جهد التشغيل | DC12-24V |
| تيار التشغيل | المرسل: <65mA @DC12V؛ المستقبل: <20mA @DC12V |
| تكوين الإخراج | خرج مرحل NO/NC (افتراضي NO، قابل للتكوين إلى NC)؛ طرف COM متضمن |
| تصنيف الحماية | IP67 (مقاوم للغبار + مقاوم للماء) |
| مادة الغلاف | سبائك الألومنيوم |
| نطاق التشغيل (من المرسل إلى المستقبل) | 1-8 متر |
| طول الكابل | المرسل: 8 متر؛ المستقبل: 4 متر |
| نوع الموصل | المرسل: M8 ذكر ذو 5 سنون؛ المستقبل: M8 ذكر ذو 4 سنون |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +60 درجة مئوية |
| الوظيفة الرئيسية | مانع القرص للأبواب الصناعية + وضع الإخفاء (القناة الأولى غير مشغلة) |
| مؤشرات حالة LED | المرسل: أزرق ثابت (عادي)؛ أحمر وامض بسرعة (جهد <9V or>28V) المستقبل: أحمر ثابت (محجوب)؛ أزرق ثابت (غير محجوب)؛ أزرق وامض (عدم محاذاة) |
| أبعاد فتحة التركيب (الوحدة: مم) | 14, 29, 75, 80, 175, 19.7, 21.4, 259 |
المزايا الرئيسية
- طول قابل للتعديل 500-2500 مم: خيارات طول متعددة تغطي أبواب الوصول الصغيرة (500 مم) إلى الأبواب الصناعية الكبيرة جدًا (2500 مم)، وتتكيف مع أحجام الأبواب الصناعية المتنوعة. لا حاجة لتعديلات إضافية - اختيار مباشر للموديلات المطابقة لفتحات الأبواب المختلفة.
- حماية مستهدفة للأبواب الصناعية: شبكة ضوئية مكونة من 8 أشعة تلغي نقاط العمى المتعلقة بالسلامة، وتكتشف الأيدي أو الأطراف أو الأشياء لمنع القرص/السحق. وضع الإخفاء يتكيف مع فجوات الأبواب الصناعية، ويتجنب الإنذارات الكاذبة أثناء الإغلاق العادي.
- متين ومقاوم للبيئة: حماية IP67 تتحمل الغبار ورذاذ الماء والظروف الصناعية القاسية، ومناسبة للاستخدام الداخلي/الخارجي. غلاف سبائك الألومنيوم يقاوم التآكل والتآكل الميكانيكي، مما يضمن الموثوقية على المدى الطويل.
- سهولة التركيب والتشغيل: الأسلاك الملونة تبسط التوصيل بأنظمة التحكم في الأبواب الصناعية. أقواس التركيب القابلة للتعديل تناسب إطارات الأبواب المختلفة؛ مؤشرات LED البديهية تمكن من استكشاف الأخطاء وإصلاحها بسرعة.
دليل الأسلاك
| المكون | لون السلك | الوظيفة | ملاحظات |
|---|---|---|---|
| المرسل | أحمر | مصدر طاقة موجب DC12-24V | قم بالتوصيل بمصدر طاقة مستقر |
| المرسل | أسود | الأرضي (GND) | قم بالتوصيل بالطرف السالب للطاقة |
| المرسل | أخضر/أصفر/أبيض | احتياطي | لا يلزم الاتصال للاستخدام الأساسي |
| المستقبل | أحمر | مصدر طاقة موجب DC12-24V | نفس طاقة المرسل |
| المستقبل | أسود | الأرضي (GND) | أرضي مشترك مع المرسل |
| المستقبل | أخضر | خرج NO/NC (افتراضي NO) | قم بالتوصيل بمدخل إشارة الأمان لنظام التحكم في الباب |
| المستقبل | أصفر | NC قابل للتكوين | قم بالتنشيط عبر إعداد وضع الإخفاء |
| المستقبل | أبيض | COM (طرف مشترك) | طرف مطابق لخرج NO/NC |
تحذير هام: لا تقم بتوصيل أطراف NO/NC بمصدر الطاقة الموجب - سيؤدي ذلك إلى تلف المرحل البصري.
خطوات تنشيط وضع الإخفاء
- أكمل الأسلاك وقم بتشغيل الجهاز.
- في غضون دقيقة واحدة من التشغيل، المس السلك الأخضر للمستقبل بسلك GND الخاص به (السلك الأسود) خمس مرات.
- يومض الضوء الأحمر للمستقبل لتأكيد التنشيط: يتحول السلك الأصفر إلى وضع NC، ويتم تمكين وضع الإخفاء.
مطابقة الموديل والطول
| الموديل | الطول | أنواع الأبواب الصناعية المستهدفة |
|---|---|---|
| CL05-8L | 500 مم | أبواب الوصول الصغيرة، أبواب المرافق |
| CL10-8L | 1000 مم | أبواب الدرفلة المتوسطة، أبواب المرآب |
| CL15-8L | 1500 مم | أبواب المستودعات المنزلقة، أبواب مراكز اللوجستيات |
| CL20-8L | 2000 مم | أبواب صناعية سريعة كبيرة، أبواب التخزين البارد |
| CL25-8L | 2500 مم | أبواب رصيف التحميل الكبيرة جدًا، أبواب صناعية شديدة التحمل |
استكشاف الأخطاء وإصلاحها
| أعراض الخطأ | الحلول |
|---|---|
| يومض الضوء الأزرق للمستقبل (عند التشغيل) | أعد محاذاة المرسل والمستقبل للمحاذاة المتوازية |
| يومض الضوء الأحمر للمرسل بسرعة | قم بتثبيت مصدر الطاقة إلى DC12-24V (تجنب <9V or>28V) |
| لا يوجد إجراء مانع للقرص (الجهاز طبيعي) | أعد التحقق من الأسلاك مقابل الدليل لإصلاح أخطاء الاتصال |
| غير قادر على الدخول إلى وضع الإخفاء | 1. قم بإصلاح إغلاق الباب لمنع تسرب الضوء 2. قم بإزالة الحطام الذي يسد الشعاع السفلي 3. تأكد من أن الباب/العائق يلبي الحد الأدنى لمسافة الحجب المستمر |
إرشادات الاستخدام والصيانة
- احتفظ بالكابلات بعيدًا عن الموصلات عالية الجهد وآلات الأبواب لتجنب التلف.
- امسح عدسات المرسل/المستقبل بانتظام بقطعة قماش جافة وناعمة لإزالة الغبار/الأوساخ.
- لا تقم بثني/لف الجهاز أو الكابلات؛ تجنب خدش عدسات الأشعة تحت الحمراء.
- منع أشعة الشمس المباشرة أو مصادر الأشعة تحت الحمراء من السقوط على المستقبل.
- تأكد من أن كائنات وضع الإخفاء تلبي الحد الأدنى لمتطلبات مسافة الحجب المستمر.
قصص نجاح العملاء
عملاق التخزين البارد: تشغيل موثوق به عند -25 درجة مئوية
"ألغى مستشعر JUTAI وقت التوقف عن العمل في منشأة التخزين البارد لدينا. ضمن تصنيف IP67 التشغيل الموثوق به حتى عند -25 درجة مئوية."
— مايكل تشن، مدير المستودعات، شركة رائدة في مجال الخدمات اللوجستية لسلسلة التبريد
"ألغى مستشعر JUTAI وقت التوقف عن العمل في منشأة التخزين البارد لدينا. ضمن تصنيف IP67 التشغيل الموثوق به حتى عند -25 درجة مئوية."
— مايكل تشن، مدير المستودعات، شركة رائدة في مجال الخدمات اللوجستية لسلسلة التبريد
رائد تصنيع السيارات: تكامل سلس
"سمحت ميزة الوضع المزدوج بالتكامل السلس في بنيتنا التحتية الحالية. كان التركيب سهلاً!"
— ليزا وانغ، مهندسة سلامة، شركة تصنيع سيارات عالمية
"سمحت ميزة الوضع المزدوج بالتكامل السلس في بنيتنا التحتية الحالية. كان التركيب سهلاً!"
— ليزا وانغ، مهندسة سلامة، شركة تصنيع سيارات عالمية
مصنع الأدوية: الامتثال والكفاءة
"استوفى مستشعر JUTAI المعتمد من CE معايير السلامة لدينا مع تقليل تكاليف الصيانة بنسبة 30٪."
— ديفيد لي، مدير المصنع، شركة أدوية دولية
"استوفى مستشعر JUTAI المعتمد من CE معايير السلامة لدينا مع تقليل تكاليف الصيانة بنسبة 30٪."
— ديفيد لي، مدير المصنع، شركة أدوية دولية
مستودع التجارة الإلكترونية: عمليات خالية من الحوادث
"بعد تركيب مستشعر JUTAI ذي 16 شعاعًا، شهدنا انخفاضًا بنسبة 100٪ في الحوادث المتعلقة بناقل الحركة."
— سارة تشانغ، مسؤولة السلامة، مركز تلبية طلبات التجارة الإلكترونية الأعلى
"بعد تركيب مستشعر JUTAI ذي 16 شعاعًا، شهدنا انخفاضًا بنسبة 100٪ في الحوادث المتعلقة بناقل الحركة."
— سارة تشانغ، مسؤولة السلامة، مركز تلبية طلبات التجارة الإلكترونية الأعلى
مصنع الآلات الثقيلة: تعزيز سلامة المشغل
"وقت الاستجابة السريع للمستشعر (<=20 مللي ثانية) حمى العمال من اصطدامات ذراع الروبوت أثناء العمليات عالية السرعة."
— جون وو، مدير الهندسة، منتج المعدات الصناعية
"وقت الاستجابة السريع للمستشعر (<=20 مللي ثانية) حمى العمال من اصطدامات ذراع الروبوت أثناء العمليات عالية السرعة."
— جون وو، مدير الهندسة، منتج المعدات الصناعية
مصنع تجهيز الأغذية: صحي ومتين
"غلاف الألومنيوم IP67 يقاوم الماء في خطوط تجهيز الأغذية لدينا مع الحفاظ على الدقة."
— إميلي تشن، مديرة ضمان الجودة، شركة عالمية للأغذية والمشروبات
"غلاف الألومنيوم IP67 يقاوم الماء في خطوط تجهيز الأغذية لدينا مع الحفاظ على الدقة."
— إميلي تشن، مديرة ضمان الجودة، شركة عالمية للأغذية والمشروبات
مستودع آلي: سلامة ملاحة AGV
"حسن مستشعر JUTAI تجنب اصطدام AGV، مما قلل وقت التوقف عن العمل بنسبة 25٪."
— كيفن ليو، مدير اللوجستيات، مزود حلول التخزين الآلي
"حسن مستشعر JUTAI تجنب اصطدام AGV، مما قلل وقت التوقف عن العمل بنسبة 25٪."
— كيفن ليو، مدير اللوجستيات، مزود حلول التخزين الآلي
مزود خدمات مكافحة الحرائق والسلامة: الامتثال لأبواب الحريق
"يضمن المستشعر إغلاق أبواب الحريق بأمان دون المساس بسلامة الأفراد أثناء التدريبات."
— جيسون تشو، قائد تقني، شركة أنظمة الحماية من الحرائق
"يضمن المستشعر إغلاق أبواب الحريق بأمان دون المساس بسلامة الأفراد أثناء التدريبات."
— جيسون تشو، قائد تقني، شركة أنظمة الحماية من الحرائق
