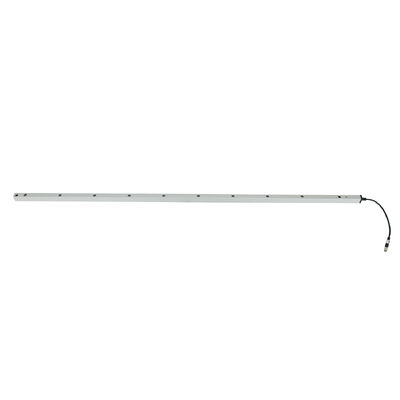

سیستم شبکه ایمنی نور برای درب های اتوماتیک با محفظه آلومینیومی ضد آب
| محل منبع | چین |
|---|---|
| نام تجاری | JUTAI |
| گواهی | CE |
| شماره مدل | CL20-8L |
| مدرک | CL05-8L User Manual.pdf |
| مقدار حداقل تعداد سفارش | 1 |
| قیمت | negotiable |
| جزئیات بسته بندی | کارتون |
| زمان تحویل | 5 - 8 روز کاری |
| شرایط پرداخت | T/T، L/C، D/A، D/P، Western Union، Paypal، ، Alipay |
| قابلیت ارائه | 1000 قطعه در ماه |
جزئیات محصول
| رتبه بندی IP | IP67 | تابع | خالی کردن |
|---|---|---|---|
| حس کردن فاصله | 8 متر | مواد | آلیاژ آلومینیوم |
| ویژگی | مقاوم در برابر خوردگی | ولتاژ برق | DC12-24v |
| دمای عملیاتی | -20 ~ 60 ℃ | جریان عملیاتی | <50mA |
| خروجی | No/NC، COM | جریان کار | <20mA@DC12V-24V |
| مشخصات | 2000*21*15 میلی متر | ||
| برجسته کردن | سیستم شبکه ایمنی نور برای درب های اتوماتیک,سیستم شبکه ایمنی نور با محفظه آلومینیومی,سیستم شبکه ایمنی نور ضد آب |
||
توضیحات محصول
سیستم گرید نور ایمنی برای درب های اتوماتیک با محفظه آلومینیومی ضد آب
سیستم گرید نور ایمنی JUTAI CL20-8L یک راه حل حفاظتی حرفه ای است که برای درب های اتوماتیک طراحی شده است و دارای محفظه آلومینیومی ضد آب و حفاظت IP67 می باشد. این سیستم یک گرید نور نامرئی 8 پرتو بین فرستنده و گیرنده ایجاد می کند که بلافاصله با ورود پرسنل، اشیاء یا تجهیزات، درب را معکوس یا متوقف می کند - به طور موثر از حوادث گیر افتادن، له شدن یا برخورد در محیط های صنعتی و تجاری جلوگیری می کند.
مشخصات اصلی
| پارامتر | مشخصات |
|---|---|
| مدل | CL20-8L |
| نوع محصول | سیستم گرید نور ایمنی (پرده نور ایمنی) |
| ولتاژ کاری | DC12-24V |
| جریان کاری | فرستنده: <65mA @DC12V; گیرنده: <20mA @DC12V |
| پیکربندی خروجی | خروجی رله NO/NC (پیش فرض NO، قابل تنظیم به NC)؛ ترمینال COM گنجانده شده است |
| درجه حفاظت | IP67 (ضد گرد و غبار + ضد آب) |
| جنس محفظه | آلیاژ آلومینیوم (ضد آب، مقاوم در برابر خوردگی) |
| محدوده عملیاتی (از فرستنده تا گیرنده) | 1-8 متر |
| حداکثر ارتفاع حفاظت | 1729 میلی متر |
| تعداد فتوسل | 8 پرتو |
| طول کابل | فرستنده: 8 متر؛ گیرنده: 4 متر |
| نوع کانکتور | فرستنده: کانکتور نری M8 5 پین؛ گیرنده: کانکتور نری M8 5 پین |
| دمای عملیاتی | -20°C ~ +60°C |
| عملکرد کلیدی | حفاظت ضد گیر افتادن درب اتوماتیک + حالت Blanking (ضد آلارم کاذب) |
| نشانگرهای وضعیت LED | فرستنده: آبی ثابت (عملیات عادی)؛ قرمز چشمک زن سریع (ولتاژ <9V or>28V) گیرنده: قرمز ثابت (شیء/پرسنل مسدود شده)؛ آبی ثابت (بدون مانع)؛ آبی چشمک زن (اولین روشن شدن، عدم هم ترازی) |
| ابعاد سوراخ نصب (واحد: میلی متر) | 14، 29، 75، 80، 175، 19.7، 21.4، 259 |
مزایای کلیدی
- محفظه آلومینیومی ضد آب: ساختار آلیاژ آلومینیوم دوام، مقاومت در برابر خوردگی و ضد آب بودن موثر را تضمین می کند، همراه با درجه حفاظت IP67. در برابر باران، گرد و غبار و رطوبت مقاوم است و برای درب های اتوماتیک نصب شده در فضای باز یا محیط های صنعتی مرطوب مناسب است.
- حفاظت هدفمند درب اتوماتیک: گرید نور 8 پرتو کل ارتفاع باز شدن درب (1729 میلی متر) را پوشش می دهد، نقاط کور ایمنی را از بین می برد و از گیر افتادن دست ها، اندام ها یا اشیاء جلوگیری می کند. پاسخ فوری به قطع پرتو، مطابق با سرعت عملیاتی درب های اتوماتیک برای جلوگیری از تاخیر ایمنی.
- حالت Blanking برای جلوگیری از آلارم کاذب: مسدود کردن اولین کانال باعث ایجاد پاسخ های ایمنی نمی شود و با ساختار شکاف درب اتوماتیک سازگار می شود. از معکوس شدن ناخواسته درب در حین بسته شدن عادی جلوگیری می کند و در عین حال حفاظت در برابر نفوذهای ناخواسته را حفظ می کند.
- نصب و راه اندازی آسان: سیم کشی رنگی اتصال به سیستم های کنترل درب اتوماتیک را ساده می کند. براکت های نصب قابل تنظیم با ساختارهای مختلف قاب درب مطابقت دارند؛ نشانگرهای LED بصری امکان بررسی سریع وضعیت را فراهم می کنند.
راهنمای سیم کشی
| قطعه | رنگ سیم | عملکرد | یادداشت ها |
|---|---|---|---|
| فرستنده | قرمز | منبع تغذیه مثبت DC12-24V | به منبع تغذیه پایدار وصل کنید؛ از ولتاژ بیش از حد/کمتر از حد خودداری کنید |
| فرستنده | مشکی | زمین (GND) | به ترمینال منفی برق وصل کنید؛ از اتصال زمین مطمئن شوید |
| فرستنده | سبز/زرد/سفید | رزرو | برای استفاده اساسی نیازی به اتصال نیست |
| گیرنده | قرمز | منبع تغذیه مثبت DC12-24V | مشابه اتصال برق فرستنده |
| گیرنده | مشکی | زمین (GND) | زمین مشترک با فرستنده |
| گیرنده | سبز | خروجی NO/NC (پیش فرض NO) | به ورودی سیگنال ایمنی سیستم کنترل درب اتوماتیک وصل کنید |
| گیرنده | زرد | NC قابل تنظیم | از طریق تنظیمات حالت Blanking فعال می شود |
| گیرنده | سفید | COM (ترمینال مشترک) | ترمینال مطابق برای خروجی NO/NC |
هشدار حیاتی: پایانه های NO/NC (سیم های سبز/زرد گیرنده) را به ترمینال مثبت منبع تغذیه وصل نکنید - این کار رله نوری را خراب می کند.
مراحل فعال سازی حالت Blanking
- سیم کشی را کامل کرده و سیستم را روشن کنید.
- ظرف مدت 1 دقیقه پس از روشن شدن، سیم سبز گیرنده را پنج بار به سیم GND (سیم مشکی) آن لمس کنید.
- چراغ قرمز گیرنده برای تایید فعال سازی چشمک می زند: سیم زرد به حالت NC تغییر می کند، حالت Blanking فعال می شود.
سناریوهای کاربرد
- درب های اتوماتیک صنعتی (درب های سریع، درب های کرکره ای، درب های سکشنال)
- درب های اتوماتیک تجاری (مراکز خرید، ساختمان های اداری، فروشگاه های خرده فروشی)
- درب های اتوماتیک فضای باز (پارکینگ ها، ورودی های مراکز لجستیک)
- درب های اتوماتیک محیط های خاص (سردخانه ها، کارگاه های مرطوب)
عیب یابی
| علائم خطا | علل احتمالی | راه حل ها |
|---|---|---|
| چراغ آبی گیرنده چشمک می زند (روشن شدن) | عدم هم ترازی فرستنده و گیرنده | موقعیت ها را مجدداً تنظیم کنید تا از هم ترازی موازی اطمینان حاصل شود |
| چراغ قرمز فرستنده سریع چشمک می زند | ولتاژ منبع تغذیه <9V or>28V | منبع تغذیه را تثبیت کنید تا الزامات DC12-24V را برآورده کند |
| سیستم کار می کند، اما درب هیچ عملکرد ضد گیر افتادنی ندارد | خطای سیم کشی | سیم کشی را با راهنما مجدداً بررسی کنید؛ از اتصال صحیح به سیستم کنترل درب اطمینان حاصل کنید |
| قادر به ورود به حالت Blanking نیست | 1. نشت نور در حین پایین آمدن درب 2. پایین ترین پرتو توسط زباله مسدود شده است 3. درب/مانع فاصله مسدود کننده پیوسته حداقل را برآورده نمی کند |
1. درز درب را برای جلوگیری از نشت نور تعمیر کنید 2. زباله های مسدود کننده پرتو را پاک کنید 3. درب/مانع را برای برآورده کردن الزامات فاصله تنظیم کنید |
ملاحظات استفاده و نگهداری
- کابل ها را دور از هادی های ولتاژ بالا و ماشین آلات درب نگه دارید تا از آسیب یا تداخل جلوگیری شود.
- لنزهای فرستنده/گیرنده را به طور منظم با یک پارچه خشک و نرم پاک کنید تا گرد و غبار، رطوبت یا کثیفی پاک شود.
- کابل ها را به شدت خم نکنید، نپیچانید یا نکشید؛ از خراش دادن محفظه آلومینیومی یا لنزهای مادون قرمز خودداری کنید.
- از تابش مستقیم نور خورشید یا منابع نور مادون قرمز به گیرنده جلوگیری کنید (از فعال شدن کاذب جلوگیری می کند).
- برای نصب در فضای باز، اطمینان حاصل کنید که دستگاه محکم نصب شده است تا در برابر باد و لرزش مقاومت کند.
داستان های موفقیت مشتری
"سنسور JUTAI خرابی را در سردخانه ما از بین برد. درجه IP67 عملکرد قابل اعتماد را حتی در دمای -25 درجه سانتیگراد تضمین کرد."
"ویژگی دو حالته امکان ادغام یکپارچه در زیرساخت موجود ما را فراهم کرد. نصب آسان بود!"
"سنسور دارای گواهینامه CE JUTAI استانداردهای ایمنی ما را برآورده کرد و در عین حال هزینه های نگهداری را 30 درصد کاهش داد."
"پس از نصب سنسور 16 پرتو JUTAI، ما شاهد کاهش 100 درصدی حوادث مربوط به نوار نقاله بودیم."
"زمان پاسخ سریع سنسور (<=20 میلی ثانیه) از کارگران در برابر برخورد بازوی رباتیک در حین عملیات با سرعت بالا محافظت کرد."
"محفظه آلومینیومی IP67 در خطوط فرآوری مواد غذایی ما در برابر آب مقاومت می کند و در عین حال دقت را حفظ می کند."
"سنسور JUTAI از برخورد AGV را بهبود بخشید و زمان خرابی را 25 درصد کاهش داد."
"سنسور اطمینان حاصل می کند که درب های ضد حریق به طور ایمن بسته می شوند بدون اینکه ایمنی پرسنل را در حین تمرینات به خطر بیندازند."

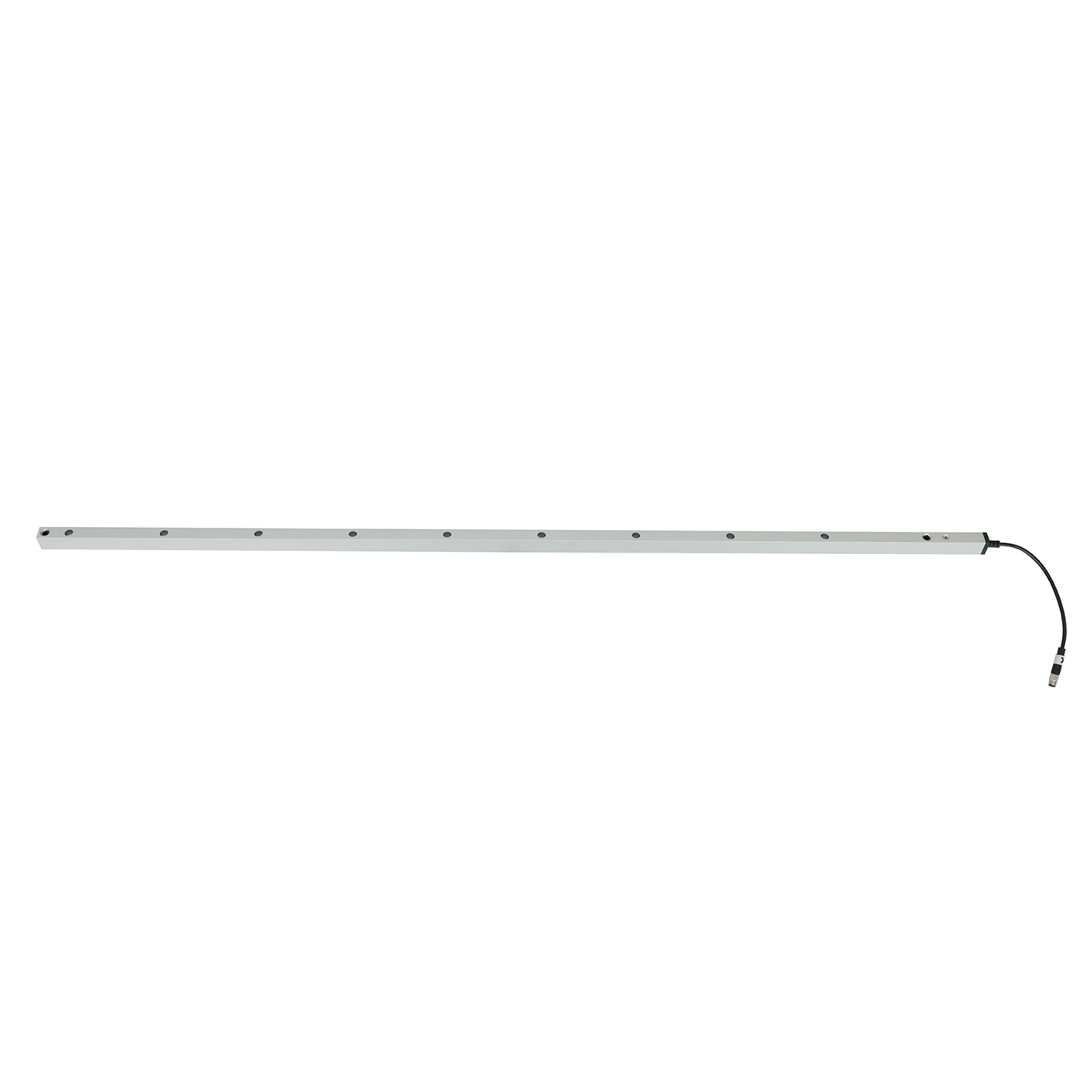

گالری محصولات
