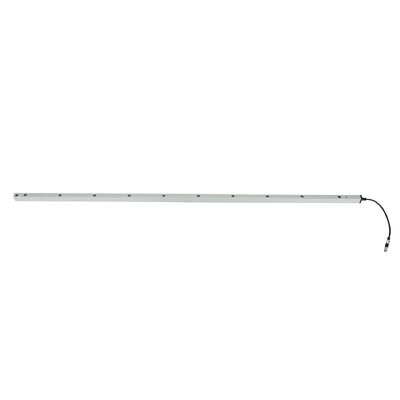

محافظ ایمنی فتو الکتریکی برای درب های با سرعت بالا با گزینه های 8-16 پرتو

  • Photoelectric Safety Guard for High Speed Doors with 8-16 Beam Options
  • Photoelectric Safety Guard for High Speed Doors with 8-16 Beam Options
محل منبع چین
نام تجاری JUTAI
گواهی CE
شماره مدل CL20-8L
مدرک CL05-8L User Manual.pdf
مقدار حداقل تعداد سفارش 1
قیمت negotiable
جزئیات بسته بندی کارتون
زمان تحویل 5 - 8 روز کاری
شرایط پرداخت T/T، L/C، D/A، D/P، Western Union، Paypal،، MoneyGram، Alipay
قابلیت ارائه 1000 قطعه در ماه

برای نمونه ها و کوپن های رایگان با من تماس بگیرید.

WhatsApp:0086 18588475571

ویچت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر شما هر گونه نگرانی دارید، ما 24 ساعت کمک آنلاین ارائه می دهیم.

x
جزئیات محصول
رتبه بندی IP IP67 تابع خالی کردن
سنجش فاصله 8 متر مواد آلیاژ آلومینیوم
ویژگی مقاوم در برابر خوردگی ولتاژ برق DC12-24V
دمای عملیاتی -20 ~ 60 ℃ جریان عملیاتی <50mA
خروجی No/NC، COM جریان کار <20mA@DC12V-24V
مشخصات 2000*21*15 میلی متر
برجسته کردن

محافظ ایمنی فتو الکتریکی برای درب های با سرعت بالا,پرده نور IP67 با 8 تا 16 پرتو,پرده ی پرتو ایمنی درب با سرعت بالا

,

IP67 light curtain with 8-16 beams

,

High speed door safety beam curtain
پیام بگذارید
توضیحات محصول



توضیحات محصول


محافظ ایمنی فتو الکتریکی برای درب های با سرعت بالا با گزینه های 8-16 پرتو 0


محافظ ایمنی فتو الکتریکی برای درب های با سرعت بالا با گزینه های 8-16 پرتو

محافظ ایمنی فتو الکتریکی سری JUTAI CL یک راه حل محافظتی تخصصی است که برای درب های با سرعت بالا طراحی شده است،ارائه پیکربندی انعطاف پذیر 8 یا 16 شعاع برای مطابقت با الزامات ایمنی مختلف. این یک شبکه نوری نامرئی بین فرستنده و گیرنده را تشکیل می دهد ، بلافاصله عقب نشینی درب را تحریک می کند یا متوقف می شود وقتی پرسنل ، اشیاء یا تجهیزات نفوذ می کنندخرد کردن، یا تصادفات در محیط های صنعتی و لجستیکی. با حفاظت IP67 و ساخت جامد آلومینیوم، عملکرد قابل اعتماد حتی در شرایط سخت را ارائه می دهد.

مشخصات اصلی (جدول پارامترهای دقیق)

پارامتر مشخصات
سری مدل CL05، CL10، CL15، CL20، CL25 (با پسوند -8L/16L)
گزینه های مقدار پرتو 8 تکه / 16 تکه
ارتفاع حفاظت ۵۰۰ میلی متر، ۱۰۰۰ میلی متر، ۱۵۰۰ میلی متر، ۲۰۰۰ میلی متر، ۲۵۰۰ میلی متر (بسته به مدل)
ولتاژ کاری DC12-24V
جریان کار فرستنده: <65mA @DC12V؛ گیرنده: <20mA @DC12V
پیکربندی خروجی خروجی رله NO/NC (NO پیش فرض، قابل تنظیم به NC) ؛ ترمینال COM شامل
درجه بندی حفاظت IP67 (پست + ضد آب)
مواد مسکن آلیاژ آلومینیوم
محدوده کار (از فرستنده به گیرنده) 1-8 متر
فاصله بین پرتو 100 میلی متر
دقت تشخیص اشیاء کوچک به اندازه 50 میلی متری را تشخیص می دهد
زمان پاسخ ≤20ms
طول کابل فرستنده: 8 متر، گیرنده: 4 متر
نوع کانکتور اتصال 5 قطبی M8 نر ( فرستنده / گیرنده)
دمای کار -20°C ~ +60°C
نقش کلیدی حفاظت ضد فشار درهای با سرعت بالا + حالت خالی (ضد آژیر غلط)
شاخص های وضعیت LED فرستنده: آبی ثابت (عادی) ؛ قرمز درخشان سریع ( ولتاژ <9 ولت یا >28 ولت)

گیرنده: قرمز ثابت (محصور شده) ؛ آبی ثابت (غیرمحصور شده) ؛ آبی درخشان (خطای اشتباه)
ابعاد سوراخ نصب (واحد: میلی متر) 14، 29، 75، 80، 175، 197، 214، 259

مزیت های کلیدی (نقاط روشن)

1. 8-16 پیکربندی انعطاف پذیر پرتو

  • گزینه 8 لامپ: ایمنی و هزینه برای باز کردن درب های استاندارد با سرعت بالا را متعادل می کند و نیازهای اساسی ضد فشار را پوشش می دهد.
  • گزینه 16-beam: تشخیص دقیق با شبکه نور متراکم را ارائه می دهد، مناسب برای درب های بزرگ یا مناطق پرخطر که نیاز به حفاظت بیشتر دارند.

2. سازگاری با درب های با سرعت بالا

  • زمان پاسخ سریع ≤20ms با عملکرد سریع درب های با سرعت بالا مطابقت دارد و تاخیر ایمنی را از بین می برد.
  • حالت خالی سازی با ساختارهای شکاف درها سازگار است و از آژیرهای دروغین از مسدود شدن پرتو متوالی در هنگام بسته شدن عادی جلوگیری می کند.

3. محکم و مقاوم در برابر محیط زیست

  • محافظت IP67 در برابر گرد و غبار، آب و غوطه ور شدن موقت است، مناسب برای محیط های صنعتی در فضای باز یا گرد و غبار است.
  • طیف گسترده ای از دمای اطمینان از عملکرد پایدار در مخزن سرد، کارگاه ها یا درب های سریع در فضای باز.

4نصب و ادغام آسان

  • سیم کشی با کد رنگی اتصال به سیستم های کنترل درب با سرعت بالا را ساده می کند (تفصیلی در راهنمای سیم کشی).
  • براکت های نصب قابل تنظیم برای ساختارهای مختلف قاب درب مناسب هستند؛ کابل های 8m / 4m موقعیت انعطاف پذیر را امکان پذیر می کنند.
  • شاخص های LED بدیهی امکان بررسی سریع وضعیت و رفع مشکل را فراهم می کنند.

راهنمای سیم کشی (جدول استاندارد)

اجزا رنگ سیم عملکرد یادداشت ها
فرستنده قرمز منبع برق مثبت DC12-24V اتصال به منبع برق پایدار؛ از ولتاژ بالا/کم اجتناب کنید
فرستنده سیاه زمین (GND) اتصال به ترمینال منفی قدرت؛ اطمینان از زمین گیری قابل اعتماد
فرستنده سبز/سفید/سفید ذخيره برای استفاده های اساسی نیازی به اتصال نیست
گیرنده قرمز منبع برق مثبت DC12-24V مثل اتصال برق فرستنده
گیرنده سیاه زمین (GND) زمین مشترک با فرستنده
گیرنده سبز NO/NC Output (NO پیش فرض) اتصال به ورودی سیگنال ایمنی سیستم کنترل درب
گیرنده زرد NC قابل تنظیم فعال کردن از طریق تنظیم حالت خالی
گیرنده سفید COM (پایانگاه مشترک) ترمینال تطبیقی برای خروجی NO/NC

هشدار مهم

  • ترمینال های NO/NC را به ترمینال مثبت منبع برق متصل نکنید، این کار به رله نوری آسیب می رساند.

مراحل فعال کردن حالت خالی

  1. کابل و برق دستگاه رو کامل کنید
  2. در عرض 1 دقیقه از روشن شدن، سیم سبز گیرنده را به GND (سیم سیاه) آن پنج بار لمس کنید.
  3. چراغ قرمز گیرنده برای تأیید فعال شدن می درخشد: سیم زرد به حالت NC تغییر می کند، حالت خالی فعال است.

پیکربندی مدل و سناریوهای کاربرد (جدول)

مدل مقدار پرتو ارتفاع حفاظت برنامه های کاربردی هدف
CL05-8L/16L 8/16 500 میلی متر درهای کوچک با سرعت بالا، درهای دسترسی در مراکز لجستیک
CL10-8L/16L 8/16 1000 میلی متر درهای متوسط و سریع، درهای ورودی عقب خرده فروشی
CL15-8L/16L 8/16 1500 میلی متر درهای بزرگ سرعت انبار، درهای دسترسی به خط تولید
CL20-8L/16L 8/16 2000 میلی متر درب های بزرگ صنعتی با سرعت بالا، درب های سریع ذخیره سازی سرد
CL25-8L/16L 8/16 ۲۵۰۰ میلی متر درب های فوق العاده بزرگ با سرعت بالا، درب های لنگر بارگیری

رفع مشکل (جدول حل مشکل)

علائم مقصر علل احتمالی راه حل ها
چراغ آبی گیرنده می درخشد عدم تراز فرستنده و گیرنده تنظیم مجدد موقعیت ها برای اطمینان از تراز موازی
چراغ قرمز فرستنده سريع روشن ميشه ولتاژ منبع برق <9V یا >28V تامین برق را برای پاسخگویی به الزامات DC12-24V ثبات دهید
محافظ ایمنی کار می کند، اما درب هیچ عمل ضد چسبان ندارد خطای سیم کشی دوباره کنترل سیم کشی در برابر راهنما؛ اطمینان از اتصال صحیح به سیستم کنترل درب
امکان ورود به حالت خالی وجود ندارد 1نشت نور در هنگام نزول درب

2. پايين ترين پرتگاه توسط باقيمانده ها مسدود شده

3درب/معضل نمی تواند حداقل فاصله مسدود کردن مداوم را برآورده کند		 1. مهر و موم درب را برای جلوگیری از نشت نور اصلاح کنید

2بقاياي شفافي که شعاع رو مسدود ميکنه

3. تنظیم درب / مانع برای پاسخگویی به نیازهای فاصله

استفاده و نگهداری احتیاط (تذکرات کلیدی)

  • کابل ها را از لوله های ولتاژ بالا و ماشین آلات درب دور نگه دارید تا از آسیب یا تداخل جلوگیری شود.
  • به طور منظم لنزهای فرستنده / گیرنده را با یک پارچه خشک و نرم پاک کنید تا گرد و غبار یا تهویه را از بین ببرید.
  • کابل ها را به شدت خم، پیچ یا بکشید؛ از خراشیدن لنزهای مادون قرمز اجتناب کنید.
  • جلوگیری از نور مستقیم خورشید و یا منابع نور مادون قرمز از درخشش بر روی گیرنده (دست از پرتاب های دروغین).
  • به طور دوره ای عملکردهای ضد فشار و حالت خالی را آزمایش کنید تا عملکرد عادی را تضمین کنید.
برای پشتیبانی فنی، سفارشی سازی، یا پرسش های انبوه، از وب سایت رسمی ما بازدید کنید:https://www.accesssecuritysolution.com/

محافظ ایمنی فتو الکتریکی برای درب های با سرعت بالا با گزینه های 8-16 پرتو 1




محافظ ایمنی فتو الکتریکی برای درب های با سرعت بالا با گزینه های 8-16 پرتو 2


محافظ ایمنی فتو الکتریکی برای درب های با سرعت بالا با گزینه های 8-16 پرتو 3

محافظ ایمنی فتو الکتریکی برای درب های با سرعت بالا با گزینه های 8-16 پرتو 4
