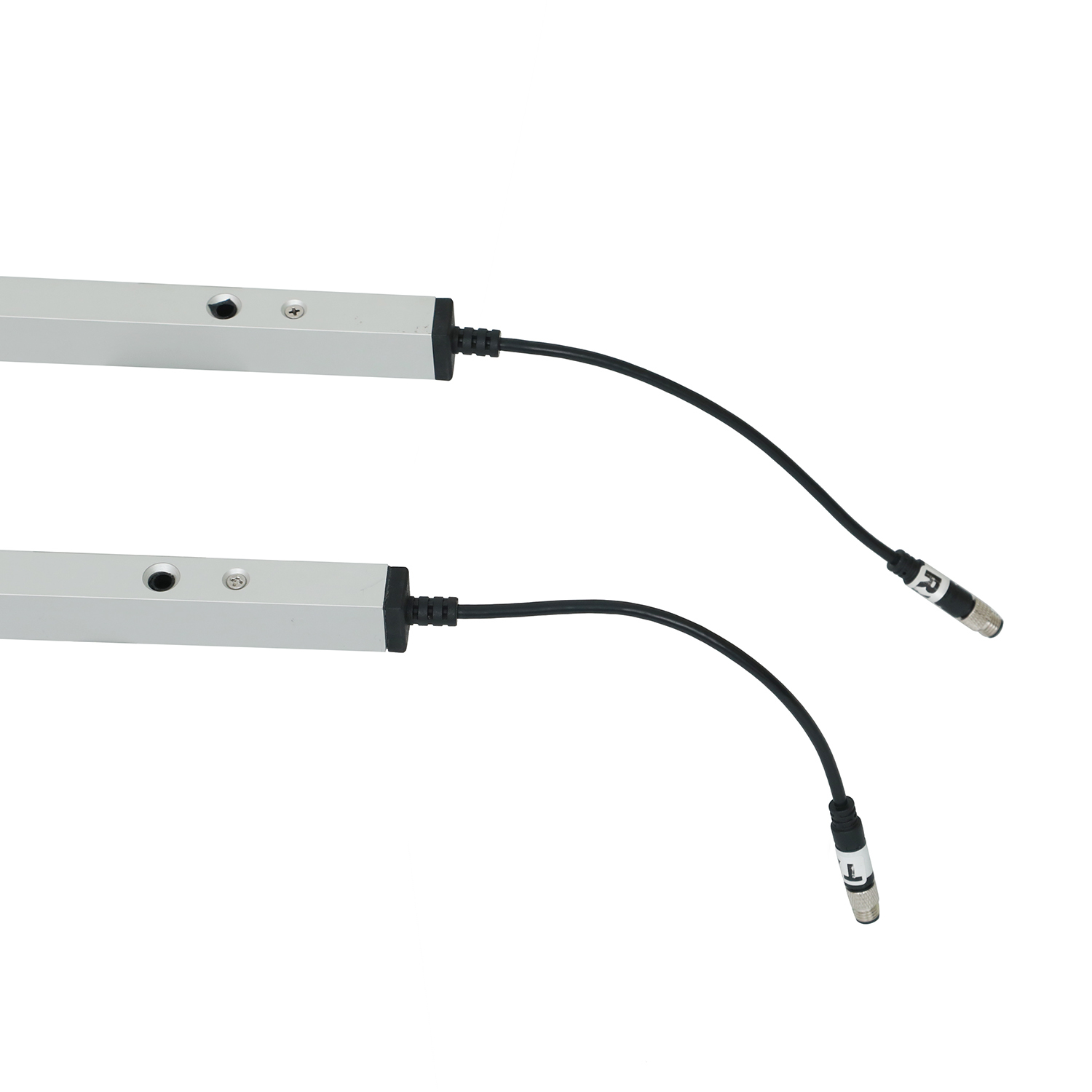

شبکه نوری حفاظتی درب صنعتی با گواهینامه CE و محفظه IP67

محل منبع	چین
نام تجاری	JUTAI
گواهی	CE
شماره مدل	CL20-8L
مدرک	CL05-8L User Manual.pdf
مقدار حداقل تعداد سفارش	1
قیمت	negotiable
جزئیات بسته بندی	کارتون
زمان تحویل	5 - 8 روز کاری
شرایط پرداخت	T/T، L/C، D/A، D/P، Western Union، Paypal، ، Alipay
قابلیت ارائه	1000 قطعه در ماه

جزئیات محصول

رتبه بندی IP	IP67	تابع	خالی کردن
حس کردن فاصله	8 متر	مواد	آلیاژ آلومینیوم
ویژگی	مقاوم در برابر خوردگی	ولتاژ برق	DC12-24v
دمای عملیاتی	-20 ~ 60 ℃	جریان عملیاتی	<50mA
خروجی	No/NC، COM	جریان کار	<20mA@DC12V-24V
مشخصات	20002115 میلی متر
برجسته کردن	شبکه نوری حفاظتی درب صنعتی , پرده نوری دارای گواهی CE , شبکه نوری با محفظه IP67

پیام بگذارید

توضیحات محصول

شبکه نور حفاظت از درب صنعتی با گواهینامه CE و محفظه IP67

شبکه نور حفاظت از درب صنعتی JUTAI CL20-8L یک راه حل سنجش ایمنی گواهینامه CE است که به طور انحصاری برای سناریوهای درب صنعتی طراحی شده است.این یک شبکه محافظ نامرئی 8 شعاع بین فرستنده و گیرنده را تشکیل می دهد، بلافاصله واکنش های ایمنی را به وجود می آورد (درد برگشت، متوقف شدن) هنگامی که پرسنل، اشیاء یا تجهیزات وارد منطقه تشخیص شوند.با یک محفظه ضد آب / ضد گرد و غبار IP67 و ساخت آلومینیوم قوی، این محافظت قابل اعتماد ضد فشار و نفوذ برای درب های صنعتی در محیط های صنعتی خشن را فراهم می کند، اطمینان از انطباق با استانداردهای ایمنی و تداوم عملیاتی.

مشخصات اصلی

پارامتر	مشخصات
مدل	CL20-8L
گواهینامه	گواهینامه CE (مطابق با استانداردهای ایمنی برای ماشین آلات صنعتی)
درجه بندی حفاظت	IP67 (پست + ضد آب)
مواد مسکن	آلیاژ آلومینیوم
ولتاژ کاری	DC12-24V
جریان کار	فرستنده: <65mA @DC12V؛ گیرنده: <20mA @DC12V
پیکربندی خروجی	خروجی رله NO/NC (NO پیش فرض، قابل تنظیم به NC) ؛ ترمینال COM شامل
محدوده کار (از فرستنده به گیرنده)	1-8 متر
حداکثر ارتفاع حفاظت	1729 میلی متر
تعداد سلول های نورپردازی	8 پرتو
طول کابل	فرستنده: 8 متر، گیرنده: 4 متر
نوع کانکتور	فرستنده: اتصال 5 قطبی M8 نر؛ گیرنده: اتصال 5 قطبی M8 نر
دمای کار	-20°C ~ +60°C
نقش کلیدی	حفاظت ضد فشار درهای صنعتی + حالت خالی (ضد هشدار غلط)
شاخص های وضعیت LED	فرستنده: آبی ثابت (کار عادی) ؛ قرمز سریع ( ولتاژ <9 ولت یا >28 ولت) گیرنده: قرمز ثابت (شخص/شخصی مسدود شده) ؛ آبی ثابت (بدون مانع) ؛ آبی درخشان (اولین روشن شدن، عدم تراز گیرنده - فرستنده)
ابعاد سوراخ نصب (واحد: میلی متر)	14، 29، 75، 80، 175، 197، 214، 259

توابع کلیدی و مزایا

گواهینامه CE و انطباق ایمنی:مطابق با استانداردهای بین المللی ایمنی برای ماشین آلات صنعتی، اطمینان از انطباق با مقررات ایمنی محل کار در محیط های صنعتی جهانی.
IP67 محفظه برای محیط های خشن:کاملا ضد گرد و غبار و ضد آب، مقاومت در برابر غوطه ور شدن موقت در آب، گرد و غبار سنگین و آلاینده های صنعتی. محفظه آلیاژ آلومینیوم در برابر فرسایش مکانیکی، لرزش و خوردگی مقاومت می کند.
حفاظت هدفمند درهای صنعتی:شبکه نور 8 شعاع تمام ارتفاع درب های صنعتی (1729 میلی متر) را پوشش می دهد، نقاط کور ایمنی را از بین می برد و به طور دقیق نفوذ را برای جلوگیری از تصادفات چسباندن / خرد کردن تشخیص می دهد.
حالت خالی برای جلوگیری از هشدار غلط:تخصصی برای شکاف درهای صنعتی - مسدود کردن کانال اول واکنش های ایمنی را تحریک نمی کند، سازگار با مسدود کردن پرتو متوالی در هنگام بسته شدن عادی درب.
نصب آسان و کار بدیهی:سیم کشی با کد رنگی اتصال به سیستم های کنترل درب صنعتی را ساده می کند. شاخص های LED بازخورد وضعیت را در زمان واقعی برای رفع سریع مشکل فراهم می کنند.

راهنمای سیم کشی

اجزا	رنگ سیم	عملکرد	ملاحظات مفصل
فرستنده	قرمز	منبع برق مثبت DC12-24V	اتصال به یک منبع برق ثابت DC؛ از ولتاژ بالا/کم برای جلوگیری از آسیب دستگاه اجتناب کنید
فرستنده	سیاه	زمین (GND)	اتصال به پای پای منفی منبع برق؛ اطمینان از زمین گیری قابل اعتماد برای جلوگیری از تداخل سیگنال
فرستنده	سبز	ذخيره	برای استفاده های اساسی نیازی به اتصال نیست
فرستنده	زرد	ذخيره	برای استفاده های اساسی نیازی به اتصال نیست
فرستنده	سفید	ذخيره	برای استفاده های اساسی نیازی به اتصال نیست
گیرنده	قرمز	منبع برق مثبت DC12-24V	استفاده از همان منبع برق به عنوان فرستنده برای ولتاژ ثابت
گیرنده	سیاه	زمین (GND)	زمین مشترک با فرستنده برای اطمینان از ثبات سیگنال
گیرنده	سبز	NO/NC Output (NO پیش فرض)	اتصال به ترمینال ورودی سیگنال ایمنی سیستم کنترل درب صنعتی
گیرنده	زرد	NC قابل تنظیم	تغییر به خروجی NC پس از فعال کردن حالت خالی (با الزامات سیستم کنترل درب مطابقت دارد)
گیرنده	سفید	COM (پایانگاه مشترک)	باید برای عملکرد خروجی عادی به ترمینال مربوطه سیستم کنترل درب متصل شود.

هشدارها:ترمینال های NO/NC (سیم های سبز / زرد گیرنده) را به ترمینال مثبت منبع برق متصل نکنید - این باعث آسیب دائمی به رله نوری می شود.کابل های اتصال را دور از هادی های ولتاژ بالا / جریان بالا نگه دارید تا از تداخل سیگنال یا آسیب به کابل جلوگیری شود.

مراحل فعال کردن حالت خالی

با توجه به راهنمای سیم کشی، سیم کشی را تکمیل کنید و تایید کنید که هیچ خطایی در اتصال وجود ندارد.
برق در شبکه روشنایی (ضمان کنید که منبع برق نیازهای DC12-24V را برآورده کند).
در عرض 1 دقیقه از روشن شدن، سیم سبز گیرنده (NO output) را به سیم سیاه (GND) آن پنج بار متوالی لمس کنید.
توجه داشته باشید که چراغ قرمز گیرنده چشمک می زند - این نشان دهنده فعال سازی موفقیت آمیز است: سیم زرد به حالت NC تغییر می کند و حالت Blanking فعال می شود.
عملکرد را آزمایش کنید: بسته شدن عادی درب (ممنوع کردن کانال اول) واکنش های ایمنی را تحریک نمی کند؛ نفوذ پرسنل/اشیا منجر به عقب نشینی / متوقف شدن فوری درب می شود.

سناریوهای کاربرد

درهای سریع صنعتی:درهای چرخدار با سرعت بالا در کارخانه ها، مراکز لجستیک و خطوط تولید.
درب های شاتر رولر:پرده های صنعتی در انبارها، کارگاه ها و اسکله های بارگیری.
درهای صنعتی بخش:درهای صنعتی بزرگ در کارخانه ها، انبارها و پارک های صنعتی.
درب های صنعتی محیط ویژه:درب های صنعتی ذخیره سازی سرد، درب های صنعتی در فضای باز و درب های گرد و غبار دار کارگاه (مقاوم دمای شدید، گرد و غبار و رطوبت).

راه حل مشکل

علائم مقصر	علل احتمالی	راه حل های دقیق
نور آبی گیرنده به طور مداوم پس از روشن شدن برق می درخشد	عدم تراز فرستنده و گیرنده (برق های نوری جفت نشده)	1. موقعیت های نصب را تنظیم کنید تا اطمینان حاصل شود که هر دو دستگاه موازی هستند. 2. موانع مانع از مسیر نور بین فرستنده و گیرنده را حذف کنید.پیچ های نصب را محکم کنید تا از انحراف ناشی از ارتعاش جلوگیری شود.
چراغ قرمز فرستنده به سرعت درخشان می شه	ولتاژ منبع برق <9V یا >28V	1. از یک مولتی متر برای آزمایش ولتاژ منبع برق استفاده کنید. 2. با یک منبع برق مستحکم DC12-24V جایگزین کنید. 3. کاهش ولتاژ ناشی از کابل های طولانی را بررسی کنید و در صورت لزوم با کابل های ضخیم تر جایگزین کنید.
شبکه نور به طور معمول کار می کند (شاندار LED درست است) ، اما درب هیچ عمل ضد چسباندن ندارد	خطای سیم کشی (تصل نامناسب ترمینال NO/NC یا COM)	1. دوباره سیم کشی را با راهنما بررسی کنید - اطمینان حاصل کنید که ترمینال های سبز / زرد (خرید) و سفید (COM) به رابط ایمنی سیستم کنترل درب متصل شده اند.بررسی کنید که سیستم کنترل درب به حالت ورودی سنسور ایمنی خارجی تنظیم شده است.
امکان ورود به حالت خالی وجود ندارد	1. کار بیش از یک دقیقه پس از روشن شدن 2. نشت نور در هنگام نزول درب 3. کمترین پرتگاه توسط زباله مسدود شده است 4. درب / مانع نمی تواند حداقل فاصله مسدود کردن مداوم را برآورده کند	1. برق را خاموش کنید و دوباره راه اندازی کنید، سپس در عرض 1 دقیقه فعال کنید. 2. مهر و موم درب را برای جلوگیری از نشت نور اصلاح کنید. 3. بقایای پاک که کمترین پرتگاه را مسدود می کند. 4.تنظیم درب یا مانع برای برآورده کردن نیاز به فاصله مسدود کردن مداوم.

دستورالعمل نصب

آماده سازی قبل از نصب:ارتفاع و عرض باز شدن درب صنعتی را تأیید کنید - اطمینان حاصل کنید که ارتفاع حفاظت از شبکه نور (1729 میلی متر) و محدوده کار (1-8 متر) مطابقت دارد.آماده کردن یک منبع برق مستحکم DC12-24V و بررسی دستگاه برای اجزای سالم.
عملیات نصب:فرستنده و گیرنده را عمودی در هر دو طرف قاب درب صنعتی نصب کنید، اطمینان حاصل کنید که شبکه نور کل باز شدن درب را بدون نقاط کور پوشش می دهد.تراز سوراخ نصب دستگاه با قاب درب، با پیچ های تطبیقی ثابت کنید. کابل های 8 متری (رسانه) و 4 متری (گر) را در امتداد قاب درب قرار دهید، از لبه های تیز یا مناطق با فشار بالا اجتناب کنید.
سیم کشی و عیب یابی:برای اتصال کابل های برق، زمین و سیگنال، از راهنمای سیم کشی پیروی کنید - برای جلوگیری از معکوس مثبت / منفی یا اتصال انتهای خروجی نادرست، دو بار بررسی کنید.تایید فرستنده ثابت نور آبی و گیرنده ثابت نور آبی (طاقت عادی). تراز شبکه نور: اگر نور آبی گیرنده درخشان می شود، موقعیت فرستنده / گیرنده را تنظیم کنید تا نور پایدار شود.فعال کردن حالت خالی کردن به عنوان دستورالعمل و تست عملکرد ضد چسباندن برای اطمینان از عملکرد عادی.

استفاده و نگهداری

حفاظت از کابل:کابل ها را از لوله های ولتاژ بالا، ماشین آلات درب و مسیرهای فورتکلفت دور نگه دارید تا از بیرون کشیدن، آسیب دیدن یا تداخل جلوگیری شود.
نگهداری لنز:به طور منظم لنزهای فرستنده / گیرنده را با یک پارچه خشک و نرم پاک کنید تا گرد و غبار، لکه های روغن یا تهویه را از بین ببرید - لنزهای کثیف بر دقت تشخیص تأثیر می گذارد.
محافظت فیزیکی:دستگاه را خم نکنید، پیچید یا رها نکنید؛ از خراشیدن محفظه آلومینیوم یا لنز های مادون قرمز اجتناب کنید.
اجتناب از منبع نور:از نور مستقیم خورشید یا سایر منابع نور مادون قرمز برای جلوگیری از پرتاب های غلط در گیرنده جلوگیری کنید.
استفاده از حالت خالی:اطمینان حاصل شود که درب یا مانع مورد استفاده برای حالت خالی کردن حداقل فاصله مسدود کردن مستمر را برآورده می کند.
بازرسي منظم:به طور دوره ای عملکردهای ضد چسب و حالت خالی را آزمایش کنید؛ محکم بودن سیم کشی و یکپارچگی کانکتور را برای اطمینان از قابلیت اطمینان طولانی مدت بررسی کنید.
