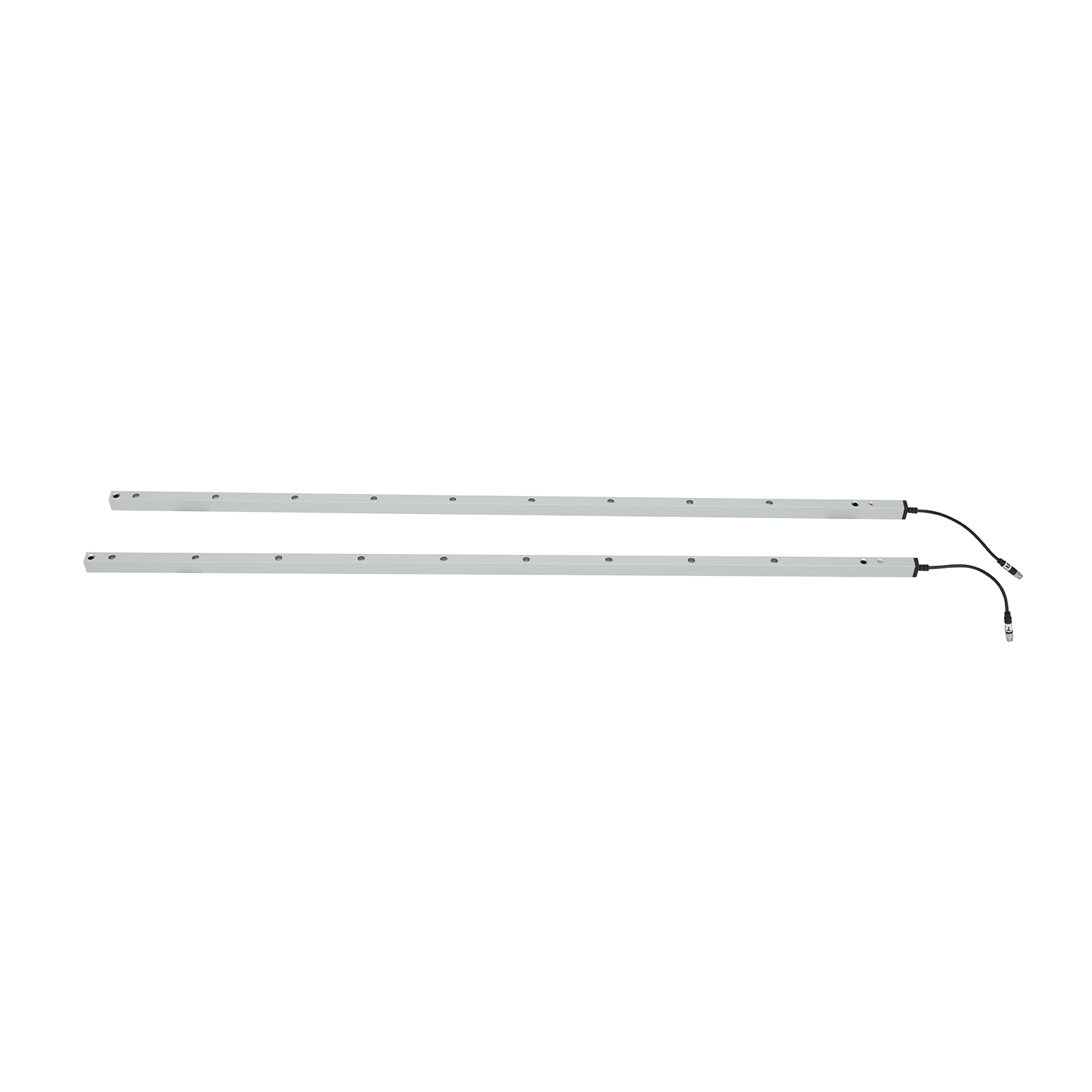

دستگاه ایمنی فوتوالکتریک برای درب های اتوماتیک با عملکرد حالت خاموشی

محل منبع	چین
نام تجاری	JUTAI
گواهی	CE
شماره مدل	CL20-8L
مدرک	CL05-8L User Manual.pdf
مقدار حداقل تعداد سفارش	1
قیمت	negotiable
جزئیات بسته بندی	کارتون
زمان تحویل	5 - 8 روز کاری
شرایط پرداخت	T/T، L/C، D/A، D/P، Western Union، Paypal،، MoneyGram، Alipay
قابلیت ارائه	1000 قطعه در ماه

برای نمونه ها و کوپن های رایگان با من تماس بگیرید.

WhatsApp:0086 18588475571

ویچت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر شما هر گونه نگرانی دارید، ما 24 ساعت کمک آنلاین ارائه می دهیم.

جزئیات محصول

رتبه بندی IP	IP67	تابع	خالی کردن
سنجش فاصله	8 متر	مواد	آلیاژ آلومینیوم
ویژگی	مقاوم در برابر خوردگی	ولتاژ برق	DC12-24V
دمای عملیاتی	-20 ~ 60 ℃	جریان عملیاتی	<50mA
خروجی	No/NC، COM	جریان کار	<20mA@DC12V-24V
مشخصات	20002115 میلی متر
برجسته کردن	دستگاه ایمنی فوتوالکتریک برای درب های اتوماتیک,پرده نور پوششی ip67,دستگاه ایمنی با حالت خاموشی , IP67 blanking light curtain , Safety device with blanking mode

پیام بگذارید

توضیحات محصول

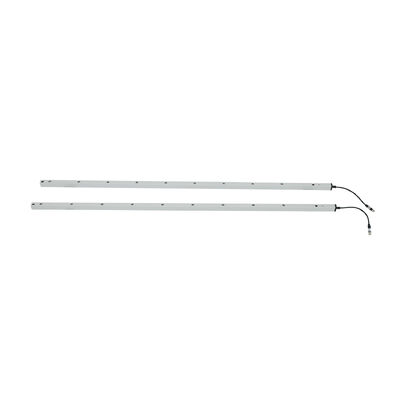

دستگاه ایمنی فوتوالکتریک برای درب های اتوماتیک با عملکرد حالت خاموشی 0

دستگاه ایمنی فتو الکتریکی برای درب های اتوماتیک با عملکرد حالت خالی

دستگاه ایمنی فوتو الکتریکی JUTAI CL20-8L یک راه حل محافظ محافظ حرفه ای است که به طور انحصاری برای درب های خودکار طراحی شده است.این یک شبکه نوری نامرئی 8 شعاع بین فرستنده و گیرنده را تشکیل می دهد، بلافاصله واکنش های ایمنی (درد برگشت، متوقف شدن یا هشدار) را هنگام ورود پرسنل، اشیاء یا تجهیزات به منطقه تشخیص به کار می اندازد. با حالت خالی اختصاصی برای جلوگیری از آژیرهای نادرست،IP67 حفاظت مقاوم، و طراحی کاربر دوستانه، به طور موثر از اصابت، خرد کردن و یا تصادفات در صنایع صنعتی، تجاری،و محیط های لجستیکی ◄ تبدیل شدن به یک عنصر ایمنی ضروری برای سیستم های درب خودکار.

مشخصات اصلی (جدول پارامترهای دقیق)

پارامتر	مشخصات
مدل	CL20-8L
نوع محصول	دستگاه ایمنی فوتو الکتریکی (پرده نور ایمنی)
ولتاژ کاری	DC12-24V
جریان کار	فرستنده: <65mA @DC12V؛ گیرنده: <20mA @DC12V
پیکربندی خروجی	خروجی رله NO/NC (NO پیش فرض، قابل تنظیم به NC) ؛ ترمینال COM شامل
درجه بندی حفاظت	IP67 (پست + ضد آب)
مواد مسکن	آلیاژ آلومینیوم
محدوده کار (از فرستنده به گیرنده)	1-8 متر
حداکثر ارتفاع حفاظت	۱۷۲۹ میلی متر
تعداد سلول های نورپردازی	8 پرتو
فاصله بین پرتو	برای تشخیص ضد فشار بهینه شده است (پوشش درب کامل بدون نقاط کور را پوشش می دهد)
طول کابل	فرستنده: 8 متر، گیرنده: 4 متر
نوع کانکتور	فرستنده: اتصال 5 قطبی M8 نر؛ گیرنده: اتصال 5 قطبی M8 نر
دمای کار	-20°C ~ +60°C
نقش کلیدی	حفاظت اتوماتیک در از چسبیدن + حالت خالی (ضد هشدار غلط)
شاخص های وضعیت LED	فرستنده: آبی ثابت (کار عادی) ؛ قرمز سریع ( ولتاژ <9 ولت یا >28 ولت) گیرنده: قرمز ثابت (شخص/شخصی مسدود شده) ؛ آبی ثابت (بدون مانع) ؛ آبی درخشان (اولین روشن شدن، عدم تراز گیرنده - فرستنده)
ابعاد سوراخ نصب	به پارامترهای اندازه مراجعه کنید: 14mm، 80mm، 175mm، 259mm، 29mm، 75mm، 19.7mm، 21.4mm (واحد: mm)

توابع کلیدی و مزایا (نقاط روشن و دقیق)

1حالت خالی کردن: آژیر ضد دروغ برای درب های خودکار

تعریف حالت: به طور خاص برای شکافهای درب اتوماتیک طراحی شده است: مسدود کردن کانال اول شبکه نور، واکنش های ایمنی را تحریک نمی کند، با توجه به ویژگی های ساختاری درب های اتوماتیک (به عنوان مثال،پرده های رولر، درب های سریع) که در آن مسدود شدن پرتو متوالی در هنگام بسته شدن عادی رخ می دهد.
منطق فعال کردن: جلوگیری از برگشت یا توقف غیر ضروری درب ناشی از پانل های درب خود را در طول کار، تعادل ایمنی و بهره وری عملیاتی.
راه اندازی آسان: کار ساده با سیم لمس (بدون نیاز به ابزار حرفه ای) ، اطمینان از سازگاری سریع با انواع مختلف درب های خودکار.

2. حفاظت ضد فشار هدفمند

تشخیص دقیق: شبکه نوری 8 شعاع تمام ارتفاع درب های خودکار (1729 میلی متر) را پوشش می دهد و دست ها، اندام ها، ابزار کوچک یا کالاهای نزدیک به درب را تشخیص می دهد تا از تصادفات چسباندن / خرد کردن جلوگیری شود.
پاسخ فوری: سیگنال های ایمنی را بلافاصله پس از قطع کرن را فعال می کند، مطابقت با کار سریع درب های خودکار برای از بین بردن تاخیر ایمنی.
سازگاری گسترده: مناسب برای انواع مختلف درب های خودکار (درهای سریع، درب های رولر، درب های خودکار، درب های صنعتی) در سناریوهای مختلف.

3عملکرد محکم و قابل اعتماد

حفاظت IP67: کاملا ضد گرد و غبار و ضد آب، مقاومت در برابر غوطه ور شدن موقت در آب، گرد و غبار سنگین و آلاینده های صنعتی
مقاومت در برابر دما: کار با ثبات از -20°C تا +60°C، سازگار با درب های خودکار ذخیره سازی سرد، درب های کارگاه با دمای بالا و درب های بیرونی در معرض نوسانات فصلی است.
ساختار پایدار: پوشش آلیومینیومی در برابر فرسایش مکانیکی، لرزش و خوردگی مقاوم است، اطمینان از قابلیت اطمینان طولانی مدت حتی با عملیات مکرر درب خودکار.

4. نصب آسان و عملکرد بدیهی

سیم کشی با کد رنگی: تقسیم عملکرد سیم شفاف اتصال به سیستم های کنترل درب خودکار را ساده می کند (تفصیلی در راهنمای سیم کشی در زیر) ، کاهش اشتباهات نصب.
نصب قابل تنظیم: حفره های نصب مخصوص با ابعاد استاندارد امکان نصب انعطاف پذیر بر روی فریم های مختلف درب را فراهم می کند (تثبیت عمودی توصیه می شود).
تشخیص بصری: شاخص های LED در هر دو فرستنده و گیرنده در زمان واقعی بازخورد وضعیت را فراهم می کنند، به پرسنل در محل اجازه می دهد تا به سرعت عملکرد عادی، عدم تراز، مشکلات ولتاژ یا انسداد را شناسایی کنند.

راهنمای سیم کشی (جدول استاندارد با یادداشت ها)

اجزا	رنگ سیم	عملکرد	ملاحظات مفصل
فرستنده	قرمز	منبع برق مثبت DC12-24V	باید به یک منبع برق ثابت DC (12-24V) متصل شود؛ از ولتاژ بیش از حد/کم ولتاژ اجتناب کنید.
فرستنده	سیاه	زمین (GND)	اتصال به پای پای منفی منبع برق؛ اطمینان از زمین گیری قابل اعتماد برای جلوگیری از تداخل سیگنال
فرستنده	سبز	ذخيره	نیازی به اتصال در استفاده از حالت ضد چسب و خالی کردن نیست
فرستنده	زرد	ذخيره	نیازی به اتصال در استفاده های اساسی نیست
فرستنده	سفید	ذخيره	نیازی به اتصال در استفاده های اساسی نیست
گیرنده	قرمز	منبع برق مثبت DC12-24V	همان منبع برق مانند فرستنده (قرود مثبت ثابت/بطن)
گیرنده	سیاه	زمین (GND)	زمین مشترک با فرستنده برای انتقال سیگنال پایدار
گیرنده	سبز	NO/NC Output (NO پیش فرض)	اتصال به سیستم کنترل درب خودکار
گیرنده	زرد	NC قابل تنظیم	تغییر به خروجی NC پس از فعال کردن حالت خالی (با الزامات سیستم کنترل درب مطابقت دارد)
گیرنده	سفید	COM (پایانگاه مشترک)	ترمینال تطبیقی برای خروجی NO/NC؛ باید به ترمینال مربوطه سیستم کنترل درب متصل شود

هشدارهای حیاتی

ترمینال های NO/NC (سیم های سبز/سفید گیرنده) را به ترمینال مثبت منبع برق متصل نکنید، این امر به طور دائمی به رله نوری آسیب می رساند.
اطمینان حاصل کنید که سیم کشی محکم و بدون مدار کوتاه است؛ کابل ها را از هادی های ولتاژ بالا / جریان بالا دور نگه دارید تا از تداخل جلوگیری شود.

مراحل فعال سازی حالت خالی (گام به گام)

با توجه به راهنمای سیم کشی، سیم کشی را تکمیل کنید و تایید کنید که هیچ خطایی در اتصال وجود ندارد.
برق در دستگاه ایمنی فوتو الکتریکی (ضمان می شود که منبع برق الزامات DC12-24V را برآورده کند).
در عرض 1 دقیقه از روشن شدن، سیم سبز گیرنده (NO output) را به سیم سیاه (GND) آن پنج بار متوالی لمس کنید.
توجه داشته باشید که چراغ قرمز گیرنده به سرعت می درخشد، این نشان دهنده فعال سازی موفقیت آمیز است: سیم زرد به حالت NC تغییر می کند و حالت Blanking فعال است.
پس از فعال سازی، عملکرد را آزمایش کنید: بسته شدن عادی درب (محاصره کانال اول) واکنش های ایمنی را تحریک نمی کند.دخول پرسنل/مواد (ممنوع کردن کانال های دیگر) منجر به عقب نشینی / توقف فوری درب می شود..

سناریوهای کاربرد (لیستی هدفمند و دقیق)

درب های اتوماتیک صنعتی: درب های سریع، درب های رولر، درب های صنعتی (فابریک ها، انبارها، مراکز لجستیک).
درب های اتوماتیک تجاری: درب های دوار اتوماتیک، درب های کشویی (فروشگاه های بزرگ، ساختمان های اداری، فروشگاه های خرده فروشی)
درب های اتوماتیک محیط ویژه: درب های اتوماتیک ذخیره سازی سرد، درب های سریع اتاق تمیز، درب های اتوماتیک بیرونی (مقاوم دمای شدید، گرد و غبار و رطوبت).
تدارکات/درهای لنگرگاه بارگیری: درب های خودکار محوطه بارگیری، درب های منطقه انتقال مواد (از پرسنل و کالاها در طول عملیات فرکانس بالا محافظت می کند).

رفع مشکل (جدول حل مسئله جامع)

علائم مقصر	علل احتمالی	راه حل های دقیق
چراغ آبی گیرنده بعد از روشن شدن به طور مداوم می درخشد	فرستنده و گیرنده اشتباه مرتب شده اند (برق های نور جفت نشده اند)	1. بررسی کنید که آیا هر دو دستگاه به طور موازی با یکدیگر نصب شده اند. 2. موقعیت نصب فرستنده / گیرنده را تنظیم کنید تا نور آبی گیرنده ثابت شود (کار عادی). 3.اطمینان حاصل کنید که هیچ موانعی مسیر نور بین فرستنده و گیرنده را مسدود نمی کند.
چراغ قرمز فرستنده سريع روشن ميشه	ولتاژ منبع برق خیلی پایین (<9V) یا خیلی بالا (>28V)	1. از یک مولتی متر برای آزمایش ولتاژ منبع برق استفاده کنید. 2. منبع برق را با یک آداپتور DC12-24V پایدار جایگزین کنید.بررسی کاهش ولتاژ ناشی از کابل های طولانی (در نظر گرفتن ضخامت کابل ها یا اضافه کردن یک ثبات دهنده ولتاژ در صورت لزوم).
دستگاه نور به طور معمول کار می کند (نشانه های LED درست است) ، اما درب خودکار هیچ عمل ضد چسباندن ندارد	1. خطای سیم کشی (NO / NC به طور نادرست متصل شده یا ترمینال COM متصل نشده است)	1. دوباره سیم کشی را با راهنمای سیم کشی بررسی کنید تا اطمینان حاصل شود که ترمینال های سبز (NO) / زرد (NC) و COM به رابط سیگنال ایمنی سیستم کنترل درب متصل شده اند.بررسی کنید که سیستم کنترل درب به حالت ورودی سنسور ایمنی خارجی تنظیم شده است.سیگنال خروجی را با یک مولتی متر آزمایش کنید تا تأیید کنید که دستگاه سیگنال های ایمنی را ارسال می کند.
امکان ورود به حالت خالی وجود ندارد	1. کار بیش از یک دقیقه پس از روشن شدن 2. نشت نور در هنگام نزول در (مخالفت قطب متناوب) 3. کمترین قطب توسط زباله ها مسدود شده است 4.درب/معضل نمی تواند حداقل فاصله مسدود کننده مداوم را برآورده کند	1. دستگاه را خاموش کنید و دوباره راه اندازی کنید ، سپس عملیات فعال سازی را در عرض 1 دقیقه به پایان برسانید.یا موانعی که کمترین پرتو را مسدود می کنند.4 سرعت بسته شدن درب یا موقعیت مانع را تنظیم کنید تا نیاز به فاصله مسدود کردن مداوم را برآورده کند.

دستورالعمل نصب (گام های دقیق و قابل اجرا)

آماده سازی قبل از نصب:
- ارتفاع و عرض باز شدن درب اتوماتیک را تأیید کنید و اطمینان حاصل کنید که ارتفاع حفاظت دستگاه (1729 میلی متر) و محدوده کار (1-8 متر) مطابقت دارند.
- منبع برق را بررسی کنید: یک منبع برق مستحکم DC12-24V (مطابق با ولتاژ کاری دستگاه) را آماده کنید.
- دستگاه را بررسی کنید: مطمئن شوید که فرستنده، گیرنده، کابل ها و کانکتورها سالم هستند (هیچ آسیب یا اتصال گسسته ای وجود ندارد).
عملیات نصب:
- موقعیت نصب را انتخاب کنید: فرستنده و گیرنده را عمودی در هر دو طرف قاب درب خودکار نصب کنید.اطمینان از این که شبکه نور موازی با جهت حرکت درب است و کل درب را پوشش می دهد (بدون نقاط کور).
- از سوراخ های نصب استفاده کنید: سوراخ های نصب دستگاه را با قاب درها هماهنگ کنید، با پیچ های متناسب ثابت کنید (تثبیت نصب محکم را برای جلوگیری از عدم هماهنگی ناشی از ارتعاش تضمین کنید).
- ترتیب کابل: کابل های 8 متری (پرداختگر) و 4 متری (برگر) را در امتداد قاب درب قرار دهید و از لبه های تیز یا مناطق با فشار بالا اجتناب کنید (از آسیب کابل جلوگیری کنید).
سیم کشی و عیب یابی:
- برای اتصال کابل های برق، زمین و سیگنال، از راهنمای سیم کشی پیروی کنید. دو بار چک کنید تا از برگشت مثبت / منفی یا اتصال NO / NC به قدرت مثبت جلوگیری کنید.
- قدرت در دستگاه: مشاهده کنید که شاخص های LED ٬ نور آبی ثابت فرستنده ٬ و نور آبی ثابت گیرنده ٬ نشان دهنده قدرت عادی هستند.
- تراز شبکه نور: اگر نور آبی گیرنده درخشان می شود، موقعیت فرستنده / گیرنده را تنظیم کنید تا نور ثابت شود (تراز پرتو موفق است).
- فعال کردن حالت خالی کردن: مراحل فعال سازی با سیم لمس را طبق دستورالعمل برای تطابق با عملکرد درب خودکار انجام دهید.

استفاده و نگهداری (تفصیلی یادآوری)

حفاظت از کابل: کابل های متصل کننده را دور از لوله های ولتاژ بالا / جریان بالا، ماشین آلات درب یا مسیرهای قالیشویی نگه دارید تا از تداخل، بیرون کشیدن یا آسیب دیدن جلوگیری شود.
نگهداری لنز: به طور منظم لنزهای فرستنده / گیرنده را با یک پارچه خشک و نرم پاک کنید تا گرد و غبار، لکه های روغن یا تهویه را از بین ببرید
حفاظت فیزیکی: دستگاه را خم نکنید، پیچید یا رها نکنید؛ از خراشیدن محفظه آلومینیوم یا لنزهای مادون قرمز اجتناب کنید.
اجتناب از منبع نور: جلوگیری از نور مستقیم خورشید یا سایر منابع نور مادون قرمز از درخشش بر روی گیرنده (از پرتاب های غلط یا شکست تشخیص جلوگیری می کند).
استفاده از حالت خالی: اطمینان حاصل کنید که درب یا مانع مورد استفاده برای حالت خالی کردن حداقل نیاز به فاصله مسدود کردن مداوم را برآورده می کند (مخصوصات راهنمای کاربر را دنبال کنید).
سازگاری با دما: در محیط های شدید (به عنوان مثال ذخیره سازی سرد در زیر -20°C یا کارگاه های با دمای بالا بالاتر از +60°C) ، قبل از استفاده، محدوده دمای کار دستگاه را تأیید کنید.
بازرسی منظم: به طور دوره ای عملکردهای حالت ضد چسب و حالت خالی را آزمایش کنید تا اطمینان حاصل شود که دستگاه به طور طبیعی کار می کند؛ محکم بودن سیم کشی و یکپارچگی کانکتور را بررسی کنید.

برای پشتیبانی فنی، سفارشی سازی، یا پرسش های انبوه، از وب سایت رسمی ما بازدید کنید:https://www.accesssecuritysolution.com/
