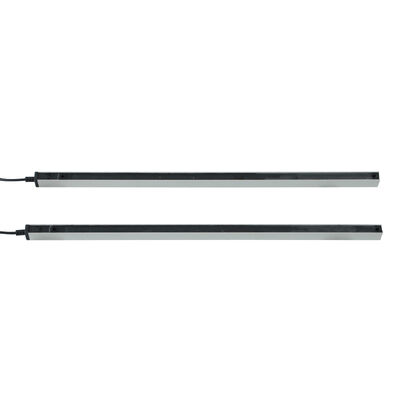

مانع فوتوالکتریک با درجه IP67 برای درب های سردخانه و صنعتی با سرعت بالا
| محل منبع | چین |
|---|---|
| نام تجاری | JUTAI |
| گواهی | CE |
| شماره مدل | CL20-8L |
| مدرک | CL05-8L User Manual.pdf |
| مقدار حداقل تعداد سفارش | 1 |
| قیمت | negotiable |
| جزئیات بسته بندی | کارتون |
| زمان تحویل | 5 - 8 روز کاری |
| شرایط پرداخت | T/T، L/C، D/A، D/P، Western Union، Paypal، ، Alipay |
| قابلیت ارائه | 1000 قطعه در ماه |
جزئیات محصول
| رتبه بندی IP | IP67 | تابع | خالی کردن |
|---|---|---|---|
| حس کردن فاصله | 8 متر | مواد | آلیاژ آلومینیوم |
| ویژگی | مقاوم در برابر خوردگی | ولتاژ برق | DC12-24v |
| دمای عملیاتی | -20 ~ 60 ℃ | جریان عملیاتی | <50mA |
| خروجی | No/NC، COM | جریان کار | <20mA@DC12V-24V |
| مشخصات | 2000*21*15 میلی متر | ||
| برجسته کردن | مانع فوتوالکتریک IP67 برای سردخانه,پرده نوری درب های صنعتی با سرعت بالا,پرده نوری خاموش کننده با درجه IP67 |
||
توضیحات محصول
حاجز كهروضوئي با تصنيف IP67 للتخزين البارد والأبواب الصناعية عالية السرعة
حاجز JUTAI CL-Series الكهروضوئي هو حل أمان احترافي بالأشعة تحت الحمراء مصمم خصيصًا لبيئات التخزين البارد والأبواب الصناعية عالية السرعة. يقوم بإسقاط شبكة غير مرئية من حزم الضوء بين الباعث والمستقبل، مما يؤدي فورًا إلى استجابات السلامة (عكس الباب، إيقاف المعدات) عند التطفل - مما يمنع بشكل فعال حوادث القرص، السحق، أو الاصطدام. مع حماية IP67، وقدرة واسعة على التكيف مع درجات الحرارة، ووضع تشغيل مزدوج، فإنه يوفر أداءً موثوقًا به في الظروف القاسية لمرافق التخزين البارد ومناطق الأبواب الصناعية ذات الحركة المرورية العالية.
المواصفات الأساسية
| المعلمة | المواصفات |
|---|---|
| سلسلة الموديل | CL05, CL10, CL15, CL20, CL25 (مع لاحقة -8L/-16L) |
| ارتفاع الحماية | 500 مم إلى 2500 مم (يعتمد على الموديل) |
| عدد الحزم | 8 حزم أو 16 حزمة |
| تباعد الحزم | 100 مم |
| نطاق الكشف | حتى 8 متر (من المرسل إلى المستقبل) |
| دقة الكشف | يكتشف أجسامًا صغيرة بحجم 50 مم |
| وقت الاستجابة | ≤20 مللي ثانية |
| مزود الطاقة | 12-24 فولت تيار مستمر ±10% |
| تيار التشغيل | المرسل: <65 مللي أمبير عند 12 فولت تيار مستمر؛ المستقبل: <20 مللي أمبير عند 12 فولت تيار مستمر |
| تكوين الإخراج | 1 مرحل أمان (NO/NC قابل للاختيار) + طرف COM |
| تصنيف الحماية | IP67 (مقاوم للغبار + مقاوم للماء) |
| مادة الهيكل | سبائك الألومنيوم |
| درجة حرارة التشغيل | -20 درجة مئوية إلى +60 درجة مئوية (نطاق ممتد يصل إلى -25 درجة مئوية متاح للتخزين البارد) |
| طول الكابل | المرسل: 8 متر؛ المستقبل: 4 متر |
| نوع الموصل | موصل ذكر M8 ذو 5 سنون (مرسل/مستقبل) |
| معايير السلامة | معتمد من CE، متوافق مع مبادئ EN 61496-1/-2 |
| مؤشرات LED | المرسل: أزرق ثابت (عادي)، أحمر وامض بسرعة (جهد <9V or>28 فولت) المستقبل: أحمر ثابت (محجوب)، أزرق ثابت (غير محجوب)، أزرق وامض (عدم محاذاة) |
المزايا الرئيسية
حماية متينة بتصنيف IP67
- محكم الغلق تمامًا ضد الغبار ومقاوم للغمر المؤقت في الماء، ويتحمل عمليات الغسيل بالضغط العالي، والغبار، والرطوبة
- مثالي لرطوبة التخزين البارد، والغبار الصناعي، والأبواب عالية السرعة المثبتة في الهواء الطلق
قابلية التكيف مع التخزين البارد
- تشغيل مستقر من -20 درجة مئوية إلى +60 درجة مئوية؛ نطاق ممتد اختياري للبرودة الشديدة (-25 درجة مئوية)
- يقاوم التكثف والتجمد، مما يضمن سلامة غير منقطعة في غرف التجميد والمستودعات المبردة
وضع تشغيل مزدوج
- وضع الحماية القياسي: حماية كاملة للمنطقة - أي انقطاع للحزمة يؤدي إلى إخراج أمان فوري (مثالي لحماية الأفراد)
- وضع التعتيم (الكتم): يسمح بالمرور الآمن لهياكل الأبواب دون إنذارات خاطئة، مصمم خصيصًا لحواف الأبواب عالية السرعة
التوافق مع الأبواب عالية السرعة
- وقت استجابة سريع ≤20 مللي ثانية يتناسب مع سرعة تشغيل الأبواب عالية السرعة، مما يلغي تأخيرات السلامة
- خيارات متعددة للطول (500 مم - 2500 مم) والحزم (8/16) تناسب أحجام الأبواب عالية السرعة المختلفة
سهولة التكامل والتشخيص
- كابلات ملونة وموصلات M8 ذات 5 سنون تبسط التوصيل بوحدات تحكم الأبواب أو مرحلات الأمان
- مساعدات المحاذاة المدمجة وأقواس قابلة للتعديل تتيح التركيب السريع على إطارات الأبواب المختلفة
- مؤشرات LED مرئية توفر حالة الطاقة والمحاذاة والحجب بنظرة سريعة
دليل الأسلاك
| المكون | لون السلك | الوظيفة | ملاحظات |
|---|---|---|---|
| المرسل | أحمر | مصدر طاقة موجب 12-24 فولت تيار مستمر | قم بالتوصيل بالطرف الموجب لمصدر الطاقة |
| المرسل | أسود | الأرضي (GND) | قم بالتوصيل بالطرف السالب لمصدر الطاقة |
| المرسل | أخضر/أصفر/أبيض | احتياطي | لا يلزم الاتصال للاستخدام الأساسي |
| المستقبل | أحمر | مصدر طاقة موجب 12-24 فولت تيار مستمر | نفس اتصال طاقة المرسل |
| المستقبل | أسود | الأرضي (GND) | نفس اتصال أرضي المرسل |
| المستقبل | أخضر | إخراج NO/NC (افتراضي NO) | قم بالتوصيل بمدخل إشارة نظام التحكم في الباب |
| المستقبل | أصفر | NC قابل للتكوين | قم بالتنشيط عبر إعداد وضع التعتيم |
| المستقبل | أبيض | COM (طرف مشترك) | طرف مطابق لإخراج NO/NC |
تحذير هام: لا تقم بتوصيل أطراف NO/NC بالطرف الموجب لمصدر الطاقة - سيؤدي ذلك إلى تلف مرحل الضوء.
خطوات تنشيط وضع التعتيم
- قم بتشغيل الجهاز وتأكيد الأسلاك الصحيحة
- في غضون دقيقة واحدة من التشغيل، المس السلك الأخضر للمستقبل بسلك GND الخاص به (السلك الأسود) خمس مرات
- يومض ضوء المستقبل الأحمر للتأكيد: يتحول السلك الأصفر إلى وضع NC، ويتم تمكين وضع التعتيم
سيناريوهات التطبيق
التخزين البارد
- أبواب التخزين البارد، مداخل غرف التجميد، أبواب الوصول إلى المستودعات المبردة
- أبواب نقل المواد في مرافق التخزين ذات درجات الحرارة المنخفضة
الأبواب الصناعية عالية السرعة
- الأبواب الدوارة عالية السرعة، الأبواب المتأرجحة السريعة، الأبواب الصناعية المقطعية
- الأبواب السريعة في مراكز اللوجستيات، أبواب خطوط الإنتاج في المصانع عالية السرعة
إعدادات صناعية أخرى
- أبواب رصيف التحميل، الأبواب الآلية للمستودعات، أبواب مصانع تجهيز الأغذية
- حماية محيط الآلات (الناقلات، آلات التعبئة والتغليف) بالقرب من المداخل
استكشاف الأخطاء وإصلاحها
| أعراض الخطأ | الأسباب المحتملة | الحلول |
|---|---|---|
| يومض الضوء الأزرق للمستقبل (عند التشغيل) | عدم محاذاة الباعث والمستقبل | أعد ضبط المواضع لضمان المحاذاة المتوازية |
| يومض الضوء الأحمر للمرسل بسرعة | جهد مزود الطاقة <9V or>28 فولت | قم بتثبيت مزود الطاقة لتلبية متطلبات 12-24 فولت تيار مستمر ±10% |
| حاجز الضوء يعمل، ولكن لا يوجد إجراء أمان (باب/معدات) | خطأ في الأسلاك | أعد فحص الأسلاك مقابل الدليل؛ تأكد من توصيل NO/NC بأطراف التحكم الصحيحة |
| تعذر الدخول إلى وضع التعتيم | 1. تسرب الضوء أثناء نزول الباب 2. الحزمة السفلية محجوبة بالحطام/الجليد 3. الباب/العائق لا يلبي الحد الأدنى لمسافة الحجب المستمر |
1. قم بإصلاح إغلاق الباب لمنع تسرب الضوء 2. قم بإزالة الحطام/الجليد الذي يحجب الحزمة 3. قم بضبط الباب/العائق لتلبية متطلبات المسافة |
تحذيرات الاستخدام والصيانة
- حافظ على الكابلات بعيدًا عن الموصلات ذات الجهد العالي/التيار العالي لتجنب التداخل
- امسح عدسات الباعث/المستقبل بانتظام بقطعة قماش جافة وناعمة لإزالة الغبار أو التكثف أو الجليد (ضروري للتخزين البارد)
- لا تقم بثني الكابلات أو لفها أو سحبها بقوة؛ تجنب خدش عدسات الأشعة تحت الحمراء
- منع أشعة الشمس المباشرة أو مصادر الضوء بالأشعة تحت الحمراء من السقوط على المستقبل (لتجنب الإنذارات الخاطئة)
- في التخزين البارد، قم بالتركيب بعيدًا عن التلامس المباشر مع الجليد/الصقيع لحماية الهيكل والعدسات
