سیستم پرده نوری ایمنی حرفه ای برای دستکاری مواد و ایمنی درب خودکار
| محل منبع | چین |
|---|---|
| نام تجاری | JUTAI |
| گواهی | CE |
| شماره مدل | CL20-8L |
| مدرک | CL05-8L User Manual.pdf |
| مقدار حداقل تعداد سفارش | 1 |
| قیمت | negotiable |
| جزئیات بسته بندی | کارتون |
| زمان تحویل | 5 - 8 روز کاری |
| شرایط پرداخت | T/T، L/C، D/A، D/P، Western Union، Paypal، ، Alipay |
| قابلیت ارائه | 1000 قطعه در ماه |
جزئیات محصول
| رتبه بندی IP | IP67 | تابع | خالی کردن |
|---|---|---|---|
| حس کردن فاصله | 8 متر | مواد | آلیاژ آلومینیوم |
| ویژگی | مقاوم در برابر خوردگی | ولتاژ برق | DC12-24v |
| دمای عملیاتی | -20 ~ 60 ℃ | جریان عملیاتی | <50mA |
| خروجی | No/NC، COM | جریان کار | <20mA@DC12V-24V |
| مشخصات | 2000*21*15 میلی متر | ||
| برجسته کردن | سیستم پرده نور ایمنی IP67,پرده روشن برای حمل مواد,پرده ایمنی درب اتوماتیک |
||
توضیحات محصول

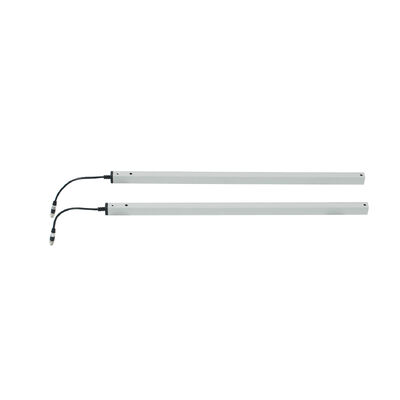

سیستم پرده نوری ایمنی حرفه ای برای جابجایی مواد و ایمنی درب اتوماتیک
سیستم پرده نوری ایمنی حرفه ای JUTAI CL20-8L یک راه حل سنجش محافظ اختصاصی است که برای سناریوهای جابجایی مواد و ایمنی درب اتوماتیک مهندسی شده است. این سیستم یک شبکه محافظ نامرئی 8 پرتو بین فرستنده و گیرنده تشکیل می دهد و بلافاصله پاسخ های ایمنی (مانند توقف تجهیزات، معکوس شدن درب) را هنگام ورود پرسنل، مواد یا ابزار به منطقه تشخیص فعال می کند. این امر به طور موثری از حوادث فشردگی، له شدگی یا برخورد در گردش کار جابجایی مواد (نوار نقاله، AGV، اسکله بارگیری) و عملیات درب اتوماتیک (درب های سریع، کرکره های غلتکی) جلوگیری می کند و به عنوان یک جزء ایمنی حیاتی در محیط های صنعتی و تجاری عمل می کند.
مشخصات اصلی
| پارامتر | مشخصات |
|---|---|
| مدل | CL20-8L |
| ولتاژ کاری | DC12-24V |
| جریان کاری | فرستنده: <65mA @DC12V; گیرنده: <20mA @DC12V |
| پیکربندی خروجی | خروجی رله NO/NC (پیش فرض NO، قابل تنظیم به NC)؛ ترمینال COM گنجانده شده است |
| درجه حفاظت | IP67 (ضد گرد و غبار + ضد آب) |
| جنس بدنه | آلیاژ آلومینیوم |
| محدوده عملیاتی (از فرستنده تا گیرنده) | 1-8 متر |
| حداکثر ارتفاع حفاظت | 1729 میلی متر |
| تعداد فتوسل | 8 پرتو |
| طول کابل | فرستنده: 8 متر؛ گیرنده: 4 متر |
| نوع کانکتور | فرستنده: کانکتور نری M8 5 پین؛ گیرنده: کانکتور نری M8 5 پین |
| دمای عملیاتی | -20 درجه سانتیگراد ~ +60 درجه سانتیگراد |
| عملکرد کلیدی | حفاظت ایمنی جابجایی مواد + ضد فشردگی درب اتوماتیک + حالت Blanking (ضد هشدار کاذب) |
| نشانگرهای وضعیت LED | فرستنده: آبی ثابت (عملیات عادی)؛ قرمز چشمک زن سریع (ولتاژ <9V or>28V) گیرنده: قرمز ثابت (شیء/پرسنل مسدود شده)؛ آبی ثابت (بدون مانع)؛ آبی چشمک زن (اولین روشن شدن، عدم هم ترازی فرستنده-گیرنده) |
عملکردها و مزایای کلیدی
حفاظت ایمنی جابجایی مواد
- سازگار با گردش کار پویا: پرسنل یا مواد را در نزدیکی نوار نقاله ها، AGV ها یا اسکله های بارگیری تشخیص می دهد و توقف تجهیزات را برای جلوگیری از برخورد فعال می کند.
- پوشش گسترده: ارتفاع حفاظت 1729 میلی متر مناطق انتقال مواد را پوشش می دهد و از خطرات ناشی از سقوط کالا یا ورود تصادفی جلوگیری می کند.
تخصص ضد فشردگی درب اتوماتیک
- خطرات عملیات درب را هدف قرار می دهد: از فشردگی دست ها، اندام ها یا مواد در حین بسته شدن درب اتوماتیک (درب های سریع، کرکره های غلتکی) جلوگیری می کند.
- حالت Blanking: اولین کانال را بدون فعال کردن پاسخ های ایمنی مسدود می کند، با ساختارهای شکاف درب سازگار می شود و از هشدارهای کاذب ناشی از عملیات عادی درب جلوگیری می کند.
عملکرد مقاوم و قابل اعتماد
- حفاظت IP67: در برابر گرد و غبار، پاشش آب و محیط های صنعتی خشن مقاومت می کند، مناسب برای مناطق جابجایی مواد با گرد و غبار یا رطوبت مکرر.
- سازگاری دمایی گسترده: در انبارهای سرد با دمای پایین یا کارگاه های با دمای بالا (-20 درجه سانتیگراد ~ +60 درجه سانتیگراد) پایدار عمل می کند.
- ساختار بادوام: پوسته آلیاژ آلومینیوم در برابر سایش مکانیکی، لرزش و خوردگی ناشی از تجهیزات جابجایی مواد مقاومت می کند.
ادغام و عملیات آسان
- سیم کشی رنگی: اتصال به سیستم های کنترل جابجایی مواد و پنل های درب اتوماتیک را ساده می کند.
- نشانگرهای LED بصری: امکان بررسی سریع وضعیت (عادی/مسدود/عدم هم ترازی/مشکلات ولتاژ) را بدون ابزار حرفه ای فراهم می کند.
- خروجی قابل تنظیم: از سوئیچینگ NO/NC از طریق عملیات ساده برای مطابقت با الزامات مختلف سیستم کنترل پشتیبانی می کند.
راهنمای سیم کشی
| جزء | رنگ سیم | عملکرد | یادداشت ها |
|---|---|---|---|
| فرستنده | قرمز | منبع تغذیه مثبت DC12-24V | به ترمینال مثبت منبع تغذیه وصل کنید |
| فرستنده | سیاه | زمین (GND) | به ترمینال منفی منبع تغذیه وصل کنید |
| فرستنده | سبز | رزرو | در استفاده پایه نیازی به اتصال نیست |
| فرستنده | زرد | رزرو | در استفاده پایه نیازی به اتصال نیست |
| فرستنده | سفید | رزرو | در استفاده پایه نیازی به اتصال نیست |
| گیرنده | قرمز | منبع تغذیه مثبت DC12-24V | مشابه اتصال برق فرستنده |
| گیرنده | سیاه | زمین (GND) | مشابه اتصال زمین فرستنده |
| گیرنده | سبز | خروجی NO/NC (پیش فرض NO) | به ورودی سیگنال سیستم کنترل جابجایی مواد/درب وصل کنید |
| گیرنده | زرد | NC قابل تنظیم | از طریق تنظیم حالت Blanking فعال می شود |
| گیرنده | سفید | COM (ترمینال مشترک) | ترمینال مطابق برای خروجی NO/NC |
هشدار حیاتی: ترمینال های NO/NC را به ترمینال مثبت منبع تغذیه وصل نکنید، زیرا این کار به رله نوری آسیب می رساند.
مراحل پیکربندی حالت Blanking و NC
- سیستم را روشن کرده و سیم کشی صحیح را تأیید کنید.
- ظرف مدت 1 دقیقه پس از روشن شدن، سیم سبز گیرنده را پنج بار به سیم GND (سیم سیاه) آن لمس کنید.
- چراغ قرمز گیرنده را برای تأیید فعال سازی مشاهده کنید: سیم زرد به حالت NC تغییر می کند و حالت Blanking فعال می شود.
سناریوهای کاربرد
جابجایی مواد
- سیستم های نوار نقاله (نقاط بارگیری/تخلیه، ایستگاه های انتقال)
- مسیرهای وسیله نقلیه هدایت شونده خودکار (AGV)
- اسکله های بارگیری (درب های انتقال مواد)
- خطوط بسته بندی (نزدیک ماشین آلات متحرک)
- نقاط دسترسی سیستم ذخیره سازی/بازیابی انبار
درب های اتوماتیک
- درب های سریع (خطوط تولید، مراکز لجستیکی)
- درب های کرکره ای غلتکی (انبارها، ورودی های پشتی خرده فروشی)
- درب های صنعتی سکشنال (کارگاه های کارخانه)
- درب های سردخانه (تاسیسات ذخیره سازی مواد)
عیب یابی
| علائم خطا | علل احتمالی | راه حل ها |
|---|---|---|
| چراغ آبی گیرنده پس از روشن شدن چشمک می زند | فرستنده و گیرنده هم تراز نیستند | موقعیت هر دو واحد را مجدداً تنظیم کنید تا از هم ترازی موازی اطمینان حاصل شود |
| چراغ قرمز فرستنده سریع چشمک می زند | ولتاژ منبع تغذیه <9V or>28V | منبع تغذیه را بررسی و تثبیت کنید تا الزامات DC12-24V را برآورده کند |
| پرده نوری به طور عادی کار می کند، اما هیچ اقدام ایمنی (تجهیزات/درب) انجام نمی شود | خطای سیم کشی | سیم کشی را در برابر راهنمای سیم کشی مجدداً بررسی کنید؛ اطمینان حاصل کنید که NO/NC به ترمینال سیگنال کنترل صحیح وصل شده است |
| قادر به ورود به حالت Blanking نیست | 1. نشت نور در حین پایین آمدن درب 2. پایین ترین پرتو توسط زباله/مواد مسدود شده است 3. درب/مانع حداقل فاصله مسدود کننده پیوسته را برآورده نمی کند |
1. درز درب را برای جلوگیری از نشت نور تعمیر کنید 2. زباله ها یا موادی که پرتو را مسدود می کنند را پاک کنید 3. درب یا مانع را برای برآورده کردن الزامات فاصله مسدود کننده پیوسته تنظیم کنید |
ملاحظات استفاده و نگهداری
- کابل های اتصال را دور از هادی های ولتاژ بالا/جریان بالا نگه دارید تا از تداخل یا آسیب جلوگیری شود.
- لنزهای فرستنده/گیرنده را به طور منظم با یک پارچه خشک و نرم پاک کنید تا گرد و غبار، بقایای مواد یا تراکم پاک شود.
- کابل ها را به شدت خم نکنید، نپیچانید یا نکشید؛ از خراش دادن لنزهای مادون قرمز خودداری کنید.
- از تابش مستقیم نور خورشید یا سایر منابع نور مادون قرمز به گیرنده جلوگیری کنید (از فعال شدن کاذب جلوگیری می کند).
- اطمینان حاصل کنید که درب یا مانع مورد استفاده برای حالت Blanking حداقل فاصله مسدود کننده پیوسته را برآورده می کند.
