حسگرهای پرده نور ایمنی برای حفاظت از شکاف در و تشخیص ایمنی پرسنل
| محل منبع | چین |
|---|---|
| نام تجاری | JUTAI |
| گواهی | CE |
| شماره مدل | CL20-8L |
| مدرک | CL05-8L User Manual.pdf |
| مقدار حداقل تعداد سفارش | 1 |
| قیمت | negotiable |
| جزئیات بسته بندی | کارتون |
| زمان تحویل | 5 - 8 روز کاری |
| شرایط پرداخت | T/T، L/C، D/A، D/P، Western Union، Paypal، ، Alipay |
| قابلیت ارائه | 1000 قطعه در ماه |
جزئیات محصول
| رتبه بندی IP | IP67 | تابع | خالی کردن |
|---|---|---|---|
| حس کردن فاصله | 8 متر | مواد | آلیاژ آلومینیوم |
| ویژگی | مقاوم در برابر خوردگی | ولتاژ برق | DC12-24v |
| دمای عملیاتی | -20 ~ 60 ℃ | جریان عملیاتی | <50mA |
| خروجی | No/NC، COM | جریان کار | <20mA@DC12V-24V |
| مشخصات | 2000*21*15 میلی متر | ||
| برجسته کردن | پرده نور ایمنی ip67,سنسور نور حفاظت از شکاف در,پرده نور شناسایی ایمنی پرسنل |
||
توضیحات محصول

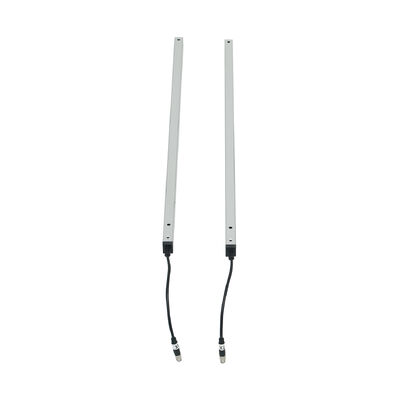

سنسورهای پرده نوری ایمنی برای حفاظت از شکاف درب و تشخیص ایمنی پرسنل
پرده نوری ایمنی برای حفاظت از شکاف درب و تشخیص ایمنی پرسنل
پرده نوری ایمنی JUTAI CL20-8L یک دستگاه حسگر حفاظتی حرفه ای است که برای رفع خطرات شکاف درب و اطمینان از ایمنی پرسنل طراحی شده است. این دستگاه یک شبکه نوری نامرئی 8 پرتو بین فرستنده و گیرنده ایجاد می کند و بلافاصله پاسخ های ایمنی (مانند معکوس شدن درب، توقف) را هنگام ورود پرسنل، اشیاء یا تجهیزات به شکاف درب یا منطقه تشخیص فعال می کند. این محصول برای درب های اتوماتیک، درب های کرکره ای، درب های سریع و درب های دسترسی صنعتی مناسب است و به طور موثر از حوادث گیر افتادن، له شدن و برخورد در محیط های تجاری و صنعتی جلوگیری می کند.
مشخصات اصلی
| پارامتر | مشخصات |
|---|---|
| مدل | CL20-8L |
| ولتاژ کاری | DC12-24V |
| جریان کاری | فرستنده: <65mA @DC12V; گیرنده: <20mA @DC12V |
| پیکربندی خروجی | خروجی رله NO/NC (پیش فرض NO، قابل تنظیم به NC) |
| درجه حفاظت | IP67 (ضد گرد و غبار + ضد آب) |
| جنس بدنه | آلیاژ آلومینیوم |
| محدوده عملیاتی (از فرستنده تا گیرنده) | 1-8 متر |
| حداکثر ارتفاع حفاظت | 1729 میلی متر |
| تعداد فتوسل | 8 پرتو |
| طول کابل | فرستنده: 8 متر؛ گیرنده: 4 متر |
| نوع کانکتور | فرستنده: کانکتور نری M8 5 پین؛ گیرنده: کانکتور نری M8 5 پین |
| دمای عملیاتی | -20 درجه سانتیگراد تا +60 درجه سانتیگراد |
| عملکرد کلیدی | حفاظت از شکاف درب + تشخیص ایمنی پرسنل + حالت Blanking (ضد آلارم کاذب) |
| نشانگرهای وضعیت LED | فرستنده: آبی ثابت (عملیات عادی)؛ قرمز چشمک زن سریع (ولتاژ <9V or>28V) گیرنده: قرمز ثابت (شیء/پرسنل مسدود شده)؛ آبی ثابت (بدون مانع)؛ آبی چشمک زن (اولین روشن شدن، عدم هم ترازی فرستنده و گیرنده) |
عملکردها و مزایای کلیدی
1. تخصص در حفاظت از شکاف درب
- هدف قرار دادن خطرات شکاف درب: جلوگیری از گیر افتادن دست، اندام یا اشیاء در شکاف هنگام بسته شدن درب (ایده آل برای کرکره ها، درب های سریع و درب های اتوماتیک)
- پشتیبانی از حالت Blanking: اولین کانال را بدون فعال کردن پاسخ های ایمنی مسدود می کند، با ساختارهای شکاف درب سازگار می شود و از آلارم های کاذب ناشی از عملکرد عادی درب جلوگیری می کند
2. تشخیص قابل اعتماد ایمنی پرسنل
- پوشش کامل 8 پرتو: نقاط کور ایمنی در ناحیه درب را از بین می برد و به طور دقیق پرسنل یا اشیاء ورودی به منطقه تشخیص را شناسایی می کند
- پاسخ فوری: بلافاصله پس از قطع پرتو، درب را معکوس/متوقف می کند و هیچ تاخیر زمانی برای سناریوهای پرخطر باقی نمی گذارد
3. طراحی بادوام و سازگار
- حفاظت IP67: در برابر گرد و غبار، پاشش آب و غوطه وری موقت مقاومت می کند، مناسب برای محیط های صنعتی داخلی/خارجی
- محدوده دمایی گسترده: در دماهای پایین (20- درجه سانتیگراد) سردخانه یا دماهای بالا (60 درجه سانتیگراد) کارگاه به طور پایدار عمل می کند
- پوسته آلیاژ آلومینیوم مقاوم: در برابر سایش مکانیکی، لرزش و خوردگی برای استفاده طولانی مدت مقاومت می کند
4. نصب و پیکربندی آسان
- سیم کشی رنگی: اتصال را بدون راهنمایی حرفه ای ساده می کند
- نصب قابل تنظیم: با ساختارهای مختلف قاب درب مطابقت دارد، با نشانگرهای سوراخ نصب واضح برای موقعیت یابی سریع
- خروجی قابل پیکربندی: از سوئیچینگ NO/NC از طریق عملیات ساده برای سازگاری با سیستم های مختلف کنترل درب پشتیبانی می کند
راهنمای سیم کشی
| قطعه | رنگ سیم | عملکرد | یادداشت ها |
|---|---|---|---|
| فرستنده | قرمز | منبع تغذیه مثبت DC12-24V | به ترمینال مثبت منبع تغذیه وصل کنید |
| فرستنده | سیاه | زمین (GND) | به ترمینال منفی منبع تغذیه وصل کنید |
| فرستنده | سبز | رزرو | در استفاده پایه نیازی به اتصال نیست |
| فرستنده | زرد | رزرو | در استفاده پایه نیازی به اتصال نیست |
| فرستنده | سفید | رزرو | در استفاده پایه نیازی به اتصال نیست |
| گیرنده | قرمز | منبع تغذیه مثبت DC12-24V | مانند اتصال برق فرستنده |
| گیرنده | سیاه | زمین (GND) | مانند اتصال زمین فرستنده |
| گیرنده | سبز | خروجی NO/NC (پیش فرض NO) | به ورودی سیگنال سیستم کنترل درب وصل کنید |
| گیرنده | زرد | قابل تنظیم NC | از طریق تنظیم حالت Blanking فعال می شود |
| گیرنده | سفید | ترمینال مشترک (COM) | ترمینال مطابق برای خروجی NO/NC |
مراحل پیکربندی حالت Blanking و NC
- دستگاه را روشن کنید (از صحت سیم کشی اطمینان حاصل کنید)
- ظرف مدت 1 دقیقه پس از روشن شدن، سیم سبز گیرنده را پنج بار به سیم GND (سیم سیاه) آن لمس کنید
- چشمک زدن چراغ قرمز گیرنده را برای تأیید فعال سازی مشاهده کنید: سیم زرد به حالت NC تغییر می کند و حالت Blanking فعال می شود
سناریوهای کاربرد
- درب های اتوماتیک (ساختمان های تجاری، کارگاه های صنعتی)
- درب های کرکره ای (انبارها، فروشگاه های خرده فروشی، مراکز لجستیک)
- درب های سریع (خطوط تولید، اتاق های تمیز، تأسیسات سردخانه)
- درب های دسترسی صنعتی (کارگاه های کارخانه، اسکله های بارگیری)
- درب های تجهیزات بالابر (آسانسورها، بالابرهای هیدرولیک با ساختارهای درب)
عیب یابی
| علائم خطا | علل احتمالی | راه حل ها |
|---|---|---|
| چراغ آبی گیرنده پس از روشن شدن چشمک می زند | فرستنده و گیرنده هم تراز نیستند | موقعیت هر دو واحد را مجدداً تنظیم کنید تا از هم ترازی موازی اطمینان حاصل شود |
| چراغ قرمز فرستنده به سرعت چشمک می زند | ولتاژ منبع تغذیه <9V or>28V | منبع تغذیه را بررسی و تثبیت کنید تا الزامات DC12-24V را برآورده کند |
| پرده نوری به طور عادی کار می کند، اما درب هیچ اقدامی برای جلوگیری از گیر افتادن ندارد | خطای سیم کشی (به عنوان مثال، NO/NC به ترمینال مثبت وصل شده است) | سیم کشی را در برابر راهنمای سیم کشی مجدداً بررسی کنید؛ از اتصال ترمینال های خروجی به ترمینال مثبت خودداری کنید |
| قادر به ورود به حالت Blanking نیست | 1. نشت نور در هنگام پایین آمدن درب 2. پایین ترین پرتو توسط زباله مسدود شده است 3. درب/مانع حداقل فاصله مسدود کننده پیوسته را برآورده نمی کند |
1. درز درب را برای جلوگیری از نشت نور تعمیر کنید 2. زباله های مسدود کننده پرتو را پاک کنید 3. درب یا مانع را برای برآورده کردن الزامات فاصله مسدود کننده پیوسته تنظیم کنید |
هشدارها و نکات نگهداری
- کابل های اتصال را دور از هادی های ولتاژ بالا/جریان بالا نگه دارید تا از تداخل یا آسیب جلوگیری شود
- لنزهای فرستنده/گیرنده را به طور منظم با پارچه خشک و نرم پاک کنید تا گرد و غبار، لکه های روغن یا تراکم حذف شود (از شکست تشخیص جلوگیری می کند)
- کابل ها را به شدت خم نکنید، نپیچانید یا نکشید؛ از خراش دادن لنزهای مادون قرمز خودداری کنید
- از تابش مستقیم نور خورشید یا سایر منابع نور مادون قرمز به گیرنده جلوگیری کنید (از فعال شدن کاذب جلوگیری می کند)
- اطمینان حاصل کنید که درب یا مانع مورد استفاده برای حالت Blanking حداقل فاصله مسدود کننده پیوسته را برآورده می کند
برای پشتیبانی فنی، سفارشی سازی یا استعلامات عمده، از وب سایت رسمی ما دیدن کنید:
https://www.accesssecuritysolution.com/
داستان های موفقیت مشتریان
"سنسور JUTAI خرابی را در تأسیسات سردخانه ما از بین برد. رتبه IP67 عملکرد قابل اعتماد را حتی در دمای 25- درجه سانتیگراد تضمین کرد."
"ویژگی دو حالته امکان ادغام یکپارچه در زیرساخت های موجود ما را فراهم کرد. نصب آسان بود!"
"سنسور دارای گواهینامه CE JUTAI استانداردهای ایمنی ما را برآورده کرد و در عین حال هزینه های نگهداری را 30 درصد کاهش داد."
"پس از نصب سنسور 16 پرتو JUTAI، ما شاهد کاهش 100 درصدی در حوادث مربوط به نوار نقاله بودیم."
"زمان پاسخ سریع سنسور (<=20 میلی ثانیه) از کارگران در برابر برخورد بازوی رباتیک در طول عملیات با سرعت بالا محافظت کرد."
"محفظه آلومینیومی IP67 در خطوط فرآوری مواد غذایی ما در برابر آب مقاومت می کند و در عین حال دقت را حفظ می کند."
"سنسور JUTAI از برخورد AGV جلوگیری کرد و زمان خرابی را 25 درصد کاهش داد."
"این سنسور اطمینان حاصل می کند که درب های آتش نشانی به طور ایمن بسته می شوند بدون اینکه ایمنی پرسنل را در طول تمرینات به خطر بیندازند."
