شبکه ایمنی نوری برای درب های کرکره ای و درب های سریع با عملکرد حالت خاموشی
| محل منبع | چین |
|---|---|
| نام تجاری | JUTAI |
| گواهی | CE |
| شماره مدل | CL20-8L |
| مدرک | CL05-8L User Manual.pdf |
| مقدار حداقل تعداد سفارش | 1 |
| قیمت | negotiable |
| جزئیات بسته بندی | کارتون |
| زمان تحویل | 5 - 8 روز کاری |
| شرایط پرداخت | T/T، L/C، D/A، D/P، Western Union، Paypal، ، Alipay |
| قابلیت ارائه | 1000 قطعه در ماه |
جزئیات محصول
| رتبه بندی IP | IP67 | تابع | خالی کردن |
|---|---|---|---|
| حس کردن فاصله | 8 متر | مواد | آلیاژ آلومینیوم |
| ویژگی | مقاوم در برابر خوردگی | ولتاژ برق | DC12-24v |
| دمای عملیاتی | -20 ~ 60 ℃ | جریان عملیاتی | <50mA |
| خروجی | No/NC، COM | جریان کار | <20mA@DC12V |
| مشخصات | 2000*21*15 میلی متر | ||
| برجسته کردن | شبکه ایمنی نوری برای درب های کرکره ای,پرده نور پوششی ip67,شبکه ایمنی درب های سریع |
||
توضیحات محصول
شبکه نور ایمنی برای دربهای غلتکی و دربهای پرسرعت با عملکرد حالت مسدودسازی
مرور کلی محصول

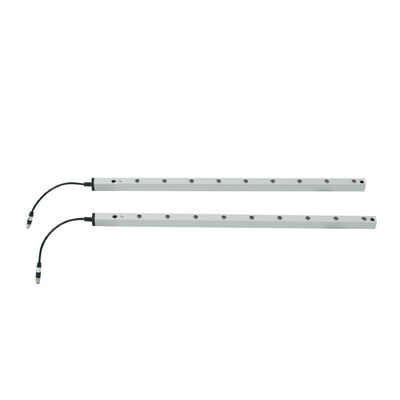

شبکه نور ایمنی JUTAI CL20-8L یک دستگاه حفاظتی تخصصی برای دربهای غلتکی و دربهای پرسرعت است که دارای حالت مسدودسازی برای جلوگیری از هشدارهای کاذب است. این دستگاه یک شبکه نامرئی 8 پرتویی را تشکیل میدهد که هنگام ورود، پاسخهای ایمنی فوری (برگشت/توقف درب) را فعال میکند و محافظت ضد گیره را در محیطهای صنعتی/تجاری تضمین میکند. با حفاظت IP67 و بدنه آلیاژ آلومینیوم مقاوم، برای محیطهای سخت بادوام است.
مشخصات فنی
| پارامتر | مشخصات |
|---|---|
| ولتاژ کاری | DC12-24V |
| جریان کاری | فرستنده <65mA @DC12V; گیرنده <20mA @DC12V |
| پیکربندی خروجی | خروجی رله NO/NC (قابل تنظیم) |
| درجه حفاظت | IP67 (ضد گرد و غبار و ضد آب) |
| جنس بدنه | آلیاژ آلومینیوم |
| محدوده عملیاتی | 1-8 متر (فرستنده به گیرنده) |
| حداکثر ارتفاع حفاظت | 1729 میلی متر |
| تعداد فتوسلها | 8 |
| طول کابل | فرستنده 8 متر؛ گیرنده 4 متر |
| نوع کانکتور | فرستنده: نری M8 5 پین؛ گیرنده: نری M8 4 پین |
| دمای عملیاتی | -20 درجه سانتیگراد تا +60 درجه سانتیگراد |
| عملکرد ویژه | حالت مسدودسازی (مسدودسازی کانال اول بدون فعالسازی) |
| نشانگرهای وضعیت LED | فرستنده: آبی (عادی)، قرمز (ناروشنی ولتاژ)؛ گیرنده: قرمز (مسدود)، آبی (باز)، آبی چشمکزن (عدم همترازی) |
ویژگیهای کلیدی
- حالت مسدودسازی: از هشدارهای کاذب در هنگام بسته شدن عادی درب جلوگیری میکند و با شکافهای درب غلتکی/پرسرعت سازگار میشود.
- پاسخ سریع: با عملکرد دربهای پرسرعت مطابقت دارد و اقدامات ایمنی فوری را برای جلوگیری از حوادث فعال میکند.
- دوام IP67: در برابر آب، گرد و غبار و آلایندههای صنعتی برای استفاده در فضای باز/محیطهای سخت مقاومت میکند.
- پوشش جامع: ارتفاع حفاظت 1729 میلیمتری، نقاط کور ایمنی را برای دهانههای درب عریض از بین میبرد.
- ادغام آسان: کانکتورهای استاندارد و کابلهای رنگی سیمکشی را ساده میکنند.
پیکربندی سیمکشی
| قطعه | رنگ سیم | عملکرد |
|---|---|---|
| فرستنده/گیرنده | قرمز | منبع تغذیه مثبت DC12-24V |
| فرستنده/گیرنده | مشکی | زمین (GND) |
| گیرنده | سبز | خروجی NO/NC (پیشفرض NO) |
| گیرنده | سفید | ترمینال مشترک (COM) |
| گیرنده | زرد | NC قابل تنظیم (از طریق تنظیم حالت مسدودسازی) |
تنظیم حالت مسدودسازی
- دستگاه را روشن کنید.
- ظرف مدت 1 دقیقه، سیم سبز گیرنده را پنج بار به GND لمس کنید (چراغ قرمز برای تأیید چشمک میزند).
- سیم زرد به حالت NC تغییر میکند؛ حالت مسدودسازی فعال میشود.
کاربردهای اصلی
- دربهای غلتکی (صنعتی، خردهفروشی، انبار)
- دربهای پرسرعت (کارخانههای تولیدی، مراکز لجستیک)
- دربهای غلتکی مقطعی (کارخانهها، انبارهای بزرگ)
- دربهای غلتکی تأسیسات ذخیرهسازی تجاری
راهنمای عیبیابی
| علائم خطا | راه حلها |
|---|---|
| چراغهای چشمکزن آهسته (روشن شدن) | فرستنده و گیرنده را برای همترازی دقیق پرتو مجدداً تنظیم کنید. |
| چراغ قرمز چشمکزن سریع (فرستنده) | منبع تغذیه را بررسی کنید (ولتاژ 9 ولت تا 28 ولت را اطمینان حاصل کنید). |
| عدم اقدام ضد گیره (شبکه نور عادی) | سیمکشی را بررسی کنید (از اتصال ترمینال مثبت منبع تغذیه به NO/NC خودداری کنید). |
| عدم امکان ورود به حالت مسدودسازی | 1. نشتی نور را در هنگام پایین آمدن درب برطرف کنید. 2. آوار مسدود کننده پایینترین پرتو را پاک کنید. 3. اطمینان حاصل کنید که درب/مانع فاصله مسدودسازی پیوسته حداقل را رعایت میکند. |
دستورالعملهای استفاده
- کابلها را دور از هادیهای ولتاژ بالا و ماشینآلات درب نگه دارید.
- برای حذف گرد و غبار/آلودگی، لنزها را به طور منظم با یک پارچه خشک و نرم پاک کنید.
- دستگاه یا کابلها را خم نکنید/پیچ ندهید؛ از نور مستقیم خورشید بر روی گیرنده خودداری کنید.
- برای حفظ دقت تشخیص، از خراش دادن لنزهای مادون قرمز خودداری کنید.
داستانهای موفقیت مشتری
"سنسور JUTAI خرابی را در تأسیسات ذخیرهسازی سرد ما از بین برد. رتبه IP67 عملکرد قابل اعتماد را حتی در دمای 25- درجه سانتیگراد تضمین کرد."
"ویژگی دو حالته امکان ادغام یکپارچه در زیرساخت موجود ما را فراهم کرد. نصب آسان بود!"
"سنسور دارای گواهی CE JUTAI با استانداردهای ایمنی ما مطابقت داشت و در عین حال هزینههای نگهداری را 30 درصد کاهش داد."
"پس از نصب سنسور 16 پرتویی JUTAI، ما شاهد کاهش 100 درصدی حوادث مربوط به نوار نقاله بودیم."
گالری محصول
