دستگاه تشخیص حلقه ی یک کانال و دو کانال سازگار با اتومبیل ها کامیون ها موتورسیکلت ها فورتکلفت ها
| محل منبع | چین |
|---|---|
| نام تجاری | JUTAI |
| گواهی | CE |
| شماره مدل | LD-202 |
| مدرک | LD-200.202.pdf |
| مقدار حداقل تعداد سفارش | 1 |
| قیمت | negotiable |
| جزئیات بسته بندی | کارتن |
| زمان تحویل | 5 - 8 روز کاری |
| شرایط پرداخت | T/T، L/C، D/A، D/P، Western Union، Paypal، ، Alipay |
| قابلیت ارائه | 1000 قطعه در ماه |
جزئیات محصول
| برق مورد نیاز | 12-24 ولت | محدوده خودگردان | 20-2000 ساعت |
|---|---|---|---|
| حساسیت | 16 راه قابل انتخاب/ بالاترین 0.010%Dl/L/کمترین 2.56% | عمل | -40 ~ +70 درجه سانتیگراد |
| زمان پاسخگویی | روشن شدن 10-90ms/ خاموش شدن 10-90ms | مشخصات | 13.6*8.6*5.2 |
| برجسته کردن | آشکارساز حلقه تک کانالی,آشکارساز حلقه دو کانال,دستگاه تشخیص حلقه برای ماشین ها کامیون ها |
||
توضیحات محصول

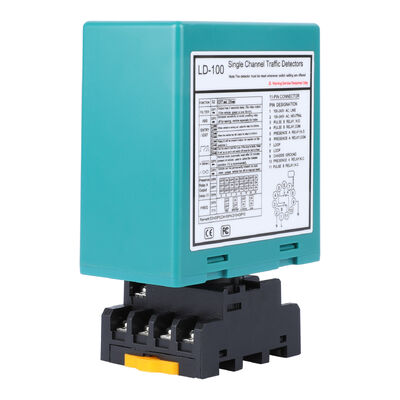

آشکارساز حلقه تک و دو کاناله سازگار با خودروها، کامیونها، موتورسیکلتها و لیفتراکها
آشکارسازهای حلقه تک و دو کاناله JUTAI راهحلهای صنعتی برای تشخیص وسایل نقلیه هستند که برای سازگاری جهانی با خودروها، کامیونها، موتورسیکلتها، لیفتراکها و سایر انواع وسایل نقلیه طراحی شدهاند. این آشکارسازها که برای انطباق با سناریوهای صنعتی، تجاری و پارکینگ متنوع طراحی شدهاند، حساسیت قابل تنظیم، دوام بالا و پیکربندی انعطافپذیر را برای ارائه تشخیص دقیق در وسایل نقلیه کوچک، متوسط و سنگین ترکیب میکنند.
خط تولید ما نیازهای مختلف تشخیص را برآورده میکند و در عین حال سازگاری جهانی با وسایل نقلیه را حفظ میکند:
- آشکارسازهای حلقه تک کاناله (LD100 AC / LD102 DC): ایدهآل برای تشخیص تک نقطهای وسایل نقلیه، سازگار با تمام انواع وسایل نقلیه رایج برای اتوماسیون گیت، فعالسازی درب صنعتی و کنترل دسترسی پایه.
- آشکارسازهای حلقه دو کاناله (LD200 AC / LD202 DC): مجهز به حسگر جهتدار و نظارت دو منطقهای، سازگار جهانی با وسایل نقلیه مختلف برای شمارش ورودی/خروجی، تجزیه و تحلیل جریان ترافیک و کنترل دسترسی چند خطه.
تمام آشکارسازها دارای حساسیت قابل تنظیم دقیق و طراحی ضد تداخل هستند که شناسایی قابل اعتماد اندازههای مختلف وسایل نقلیه را بدون فعالسازی کاذب تضمین میکند - از موتورسیکلتهای جمعوجور گرفته تا لیفتراکهای بزرگ و کامیونهای سنگین.
ویژگیهای کلیدی (مزایای اصلی سازگاری جهانی با وسایل نقلیه)
- حساسیت قابل تنظیم برای انطباق با وسایل نقلیه چندگانه: مدلهای تک کاناله تنظیم حساسیت 16 سطحی را ارائه میدهند؛ مدلهای دو کاناله تنظیم مستقل 8 سطحی را برای هر کانال فراهم میکنند. این دقت به آشکارساز اجازه میدهد تا با تغییرات میدان مغناطیسی اندازههای مختلف وسایل نقلیه سازگار شود - به طور موثر موتورسیکلتهای سبک (امضای مغناطیسی کم) و کامیونها/لیفتراکهای سنگین (امضای مغناطیسی قوی) را به طور یکسان تشخیص میدهد.
- الگوریتم تشخیص جهانی وسایل نقلیه: منطق تشخیص بهینهسازی شده که به طور خاص برای خودروها، کامیونها، موتورسیکلتها و لیفتراکها کالیبره شده است، حداقل تشخیصهای از دست رفته یا فعالسازیهای کاذب ناشی از وزنها و اندازههای مختلف وسایل نقلیه را به حداقل میرساند.
- حسگر جهتدار دو کاناله (انحصاری دو کاناله): 3 حالت جهت قابل پیکربندی، جهت حرکت تمام انواع وسایل نقلیه را به دقت شناسایی میکنند و از شمارش ورودی/خروجی برای پارکینگهای مختلط و حیاطهای صنعتی پشتیبانی میکنند.
- دوام درجه صنعتی: محفظه ضد آب و ضد گرد و غبار، محدوده دمای عملیاتی -40 درجه سانتیگراد تا +70 درجه سانتیگراد و تحمل رطوبت تا 95% بدون میعان - مناسب برای پارکینگهای فضای باز، کارگاههای صنعتی و اسکلههای بارگیری که انواع مختلف وسایل نقلیه در آن تردد میکنند.
- طراحی ضد تداخل: فرکانس قابل انتخاب 4 مرحلهای (20-80 کیلوهرتز برای تک کاناله؛ 20-100 کیلوهرتز برای دو کاناله) تداخل متقابل با حلقههای مجاور یا تجهیزات صنعتی را از بین میبرد و تشخیص پایدار را حتی در محیطهای پیچیده با حرکات متعدد وسایل نقلیه تضمین میکند.
- پیکربندی و ادغام آسان: کنترل سوئیچ DIP برای حساسیت، حالتهای عملیاتی (حضور/پالس/جهت) و فرکانس؛ دکمه بازنشانی دستی برای راهاندازی سریع. به طور یکپارچه با کنترلکنندههای گیت، شمارندههای ترافیک و سیستمهای کنترل دسترسی برای سناریوهای مختلط وسایل نقلیه ادغام میشود.
- نظارت بر وضعیت در زمان واقعی: نشانگرهای LED برای برق، وضعیت تشخیص و خطاهای حلقه (اتصال کوتاه/مدار باز)، امکان عیبیابی سریع برای به حداقل رساندن زمان توقف در مناطق پرتردد مختلط وسایل نقلیه.
خلاصه مشخصات فنی
| پارامتر | تک کاناله (LD100 / LD102) | دو کاناله (LD200 / LD202) |
|---|---|---|
| منبع تغذیه | 100-240 ولت AC یا 12-24 ولت DC | 100-240 ولت AC یا 12-24 ولت DC |
| کانالهای تشخیص | 1 | 2 کانال مستقل |
| وسایل نقلیه سازگار | خودروها، کامیونها، موتورسیکلتها، لیفتراکها و غیره. | خودروها، کامیونها، موتورسیکلتها، لیفتراکها و غیره. |
| تنظیم حساسیت | 16 سطح | 8 سطح در هر کانال |
| انتخاب فرکانس | 4 مرحلهای (20-80 کیلوهرتز) | 4 مرحلهای (20-100 کیلوهرتز) |
| تشخیص جهت | موجود نیست | بله (3 حالت، قابل پیکربندی با سوئیچ DIP) |
| دمای عملیاتی | -40 درجه سانتیگراد تا +70 درجه سانتیگراد | -40 درجه سانتیگراد تا +70 درجه سانتیگراد |
| تحمل رطوبت | تا 95% RH (بدون میعان) | تا 95% RH (بدون میعان) |
| خروجیهای رله | 2 (حضور + پالس/خطا) | 2 (یکی برای هر کانال: COM + NO) |
| زمان پاسخ | 10-90 میلیثانیه | 10-90 میلیثانیه |
| محدوده اندوکتانس حلقه | 20-2000 میکروهری | 20-2000 میکروهری در هر کانال |
راهنمای نصب حلقه (بهینهسازی سازگاری با وسایل نقلیه مختلط)
| محیط حلقه | دور سیمهای توصیه شده | انواع وسایل نقلیه مناسب |
|---|---|---|
| 3-4 متر | 6 دور | موتورسیکلتها، خودروهای کوچک |
| 4-6 متر | 5 دور | خودروها، لیفتراکهای کوچک |
| 6-10 متر | 4 دور | کامیونها، لیفتراکهای متوسط |
| 10-20 متر | 3 دور | کامیونهای سنگین، لیفتراکهای بزرگ |
| بیش از 20 متر | 2 دور | کامیونهای فوق سنگین، وسایل نقلیه صنعتی |
نکته نصب: برای سناریوهای مختلط وسایل نقلیه، محیط حلقه را بر اساس بزرگترین نوع وسیله نقلیه انتخاب کنید؛ حساسیت را از طریق سوئیچهای DIP تنظیم کنید تا از تشخیص وسایل نقلیه کوچکتر اطمینان حاصل شود. سیمهای حلقه را با اپوکسی سریعگیر مهر و موم کنید تا در برابر تردد کامیونهای سنگین و لیفتراکها مقاومت کند. برای تشخیص جهت دو کاناله، حلقهها را با فاصله 1 متر در طول مسیر حرکت نصب کنید.
کاربردهای ایدهآل (سناریوهای مختلط وسایل نقلیه)
موارد استفاده تک کاناله
- اتوماسیون گیت کارگاه صنعتی (سازگار با لیفتراکها و خودروهای کارکنان)
- کنترل گیت مانع پارکینگ مختلط (خودروها، موتورسیکلتها، کامیونهای کوچک)
- فعالسازی درب اسکله بارگیری (لیفتراکها، کامیونهای تحویل)
- کنترل دسترسی مجتمع مسکونی (وسایل نقلیه خصوصی مختلف)
موارد استفاده دو کاناله
- شمارش ورودی/خروجی پارک صنعتی (لیفتراکها، کامیونها، خودروهای کارکنان)
- تجزیه و تحلیل جریان ترافیک مرکز لجستیک (کامیونهای تحویل، لیفتراکها)
- مدیریت دو طرفه پارکینگ تجاری (خودروهای مختلط، موتورسیکلتها، SUVها)
- کنترل دسترسی وسایل نقلیه سایت ساخت و ساز (کامیونهای سنگین، وسایل نقلیه ساختمانی، خودروهای کارکنان)
چرا آشکارسازهای حلقه JUTAI را برای تشخیص وسایل نقلیه مختلط انتخاب کنیم؟
- سازگاری جهانی با وسایل نقلیه: به طور خاص برای خودروها، کامیونها، موتورسیکلتها، لیفتراکها و سایر انواع وسایل نقلیه کالیبره شده است و نیاز به مدلهای مختلف آشکارساز را از بین میبرد.
- دقت حساسیت قابل تنظیم: تنظیمات دقیق، تشخیص قابل اعتماد وسایل نقلیه کوچک و بزرگ را تضمین میکند و فعالسازیهای کاذب را در محیطهای ترافیک مختلط به حداقل میرساند.
- دوام درجه صنعتی: محفظه مقاوم و تحمل محیطی گسترده در برابر تردد سنگین کامیونها و لیفتراکها مقاومت میکند و برای سناریوهای صنعتی و فضای باز سخت مناسب است.
- بیش از 15 سال تخصص: متخصص در فناوری تشخیص وسایل نقلیه، با آزمایشهای دقیق برای سازگاری با انواع مختلف وسایل نقلیه.
- پشتیبانی OEM/ODM: راهحلهای قابل سفارشیسازی برای نیازهای خاص پروژه وسایل نقلیه مختلط.
- گارانتی 2 ساله: با گارانتی تولید کننده 2 ساله و پشتیبانی فنی اختصاصی پشتیبانی میشود.
انتخاب مدل مناسب
- انتخاب کنید تک کاناله آشکارسازها برای تشخیص تک نقطهای وسایل نقلیه مختلط (به عنوان مثال، گیتهای کارگاه، پارکینگهای کوچک).
- انتخاب کنید دو کاناله آشکارسازها برای حسگر جهت وسایل نقلیه مختلط، شمارش ورودی/خروجی یا کنترل دسترسی چند خطه (به عنوان مثال، پارکهای صنعتی، مراکز لجستیک).
اکنون سفارش دهید
امروز با ما تماس بگیرید تا نمونههای رایگان درخواست کنید، قیمتهای سفارشی دریافت کنید یا برای پروژه تشخیص وسایل نقلیه مختلط خود با جزئیات فنی مشورت کنید. آشکارسازهای حلقه تک و دو کاناله JUTAI سازگاری قابل اعتماد و جهانی را برای خودروها، کامیونها، موتورسیکلتها، لیفتراکها و فراتر از آن ارائه میدهند.
اتصالات
نشانگرها و سوئیچها
- LED برق (قرمز): برای نشان دادن "روشن بودن" روشن میشود.
- LED تشخیص CH1:
- روشن ثابت: نشان دهنده تشخیص وسیله نقلیه است.
- چشمک زدن آهسته: نشان دهنده اتصال کوتاه حلقه یا پیچهای ناکافی پس از حلقه است.
- چشمک زدن سریع: نشان دهنده مدار باز حلقه یا پیچهای بیش از حد پس از حلقه است.
- LED تشخیص CH2:
- روشن ثابت: نشان دهنده تشخیص وسیله نقلیه است.
- چشمک زدن آهسته: نشان دهنده اتصال کوتاه حلقه یا پیچهای ناکافی پس از حلقه است.
- چشمک زدن سریع: نشان دهنده مدار باز حلقه یا پیچهای بیش از حد پس از حلقه است.
انتخاب حساسیت
- تنظیم حساسیت و فرکانس از طریق تنظیمات سوئیچ DIP 7 جهته و 10 جهته تسهیل میشود.
- کاربران میتوانند با پیکربندی موقعیتهای سوئیچ DIP مطابق با جداول ارائه شده، از بین 8 تنظیم حساسیت مختلف انتخاب کنند.
- سوئیچهای DIP 6، 7 و 8 حساسیت CH1 را کنترل میکنند که از 0.8 (کمترین حساسیت) تا 0.015 (بیشترین حساسیت) متغیر است.
- سوئیچهای DIP 3، 4 و 5 حساسیت CH2 را کنترل میکنند که از 0.8 (کمترین حساسیت) تا 0.015 (بیشترین حساسیت) متغیر است.
جزئیات پیکربندی سوئیچ
سوئیچ 1=S1: انتخاب تابع حلقه کانال 1 (سوئیچ DIP 10 جهته)
(1) (سوئیچ 1) DIP 1 و DIP 2 افزایش حساسیت ویژه برای تریلر (هر دو کانال)
(2) (سوئیچ 1=S1) D3، D4، D5 و (سوئیچ 2=S2) D1، D2 تنظیم توابع ویژه (حالت 1، 2، 3 تشخیص جهت. حالت 4، 5، 6 حالت عادی، تشخیص دو حلقه جداگانه است)
(3) (سوئیچ 1=S1) D6 و D7 و D8 و (سوئیچ 2=S2) D3 و D4 و D5 انتخاب حساسیت CH1 و CH2 (هشت سطح انتخابی)
(4) (سوئیچ 1=S1) D9 و D10 و (سوئیچ 2=S2) D6، D7 تنظیم فرکانس (20 کیلوهرتز تا 100 کیلوهرتز)
دکمه بازنشانی: لطفاً توجه داشته باشید: LD-200 باید هر بار که تغییری در تنظیمات سوئیچهای DIP ایجاد میشود، بازنشانی شود.
احتیاطات نصب و عیبیابی
- اندازه برش کویل و دستورالعملهای جاسازی همانطور که در نمودار سمت راست نشان داده شده است.
- استفاده از سیمهای فرومغناطیسی برای کویل القایی با طول کل تا 500 متر توصیه میشود.
- اندازه برش کویل باید مستطیلی با طول 1.0 تا 2.0 متر و عرض 0.8 تا 1.2 متر باشد و تا حد امکان از زوایای قائمه در گوشهها اجتناب شود.
- نمای کلی نصب پیشنهادی از دورهای پایه کویل معمولی:
هنگام نصب، لطفاً دوشاخه و سوکت محصول را در جهت عمودی نگه دارید
کاربرد
سری آشکارساز حلقه وسیله نقلیه دو کاناله JUTAI LD200/202، مجهز به عملکرد تشخیص جهت، برای سناریوهای متعدد ورودی و خروجی تک کاناله ایدهآل است. هنگامی که با کنترلکننده درب JUTAI (مدل: AC-11)، مانع گیت JUTAI (مدل: BR-110) و خواننده RFID دوربرد JUTAI (مدل: PUHF-9) همراه با کویلهای حلقه مقاوم در برابر دمای بالا (مدل: JTHT-11) ادغام میشود، یک راهحل یکپارچه برای سیستمهای کنترل دسترسی ورودی/خروجی تک کاناله تشکیل میدهد.
اصل کار
فرآیند ورود:
- هنگامی که خودرو وارد جامعه یا پارکینگ میشود، دو کویل حلقه به طور همزمان فشرده میشوند.
- آشکارساز حلقه دو کاناله JUTAI (LD-200/202) خواننده UHF واقع در ورودی را فعال میکند.
- خواننده UHF شناسه کارت را میخواند و از طریق خروجی Wiegand آن را به کنترلکننده (AC-11) ارسال میکند.
- کنترلکننده اعتبار شناسه را تأیید میکند و یک سیگنال رله برای باز کردن مانع گیت خروجی میدهد.
- خودرو وارد جامعه یا پارکینگ میشود و با عبور از مانع گیت، بازوی مانع به طور خودکار پایین میآید.
- آشکارساز حلقه تک کاناله JUTAI (LD-100/102) ایمنی و عملکرد ضد ضربه را در طول این فرآیند تضمین میکند.
فرآیند خروج:
- هنگامی که خودرو از جامعه یا پارکینگ خارج میشود، از کنار یک خواننده UHF داخلی عبور میکند.
- LD-200/LD-202 خواننده UHF را فعال میکند که کارت را میخواند و شناسه را به کنترلکننده ارسال میکند.
- کنترلکننده اعتبار شناسه را تأیید میکند و یک سیگنال رله برای باز کردن مانع گیت برای خروج خودرو خروجی میدهد.
- با عبور خودرو از مانع گیت، بازوی مانع به طور خودکار پایین میآید.
- LD-100/102 ایمنی و عملکرد ضد ضربه را در طول این فرآیند فراهم میکند.
تشخیص جهت:
عملکرد تشخیص جهت LD-200/LD-202 تضمین میکند که آشکارساز حلقه دو کاناله هنگام عبور خودرو از خواننده UHF دیگر، سیگنال را دوباره فعال نمیکند و در نتیجه فقط سوابق ورود یا خروج را در سیستم ثبت میکند.
حالت عملیات مستقل
آشکارساز حلقه دو کاناله JUTAI LD-200/202 همچنین میتواند به عنوان دو آشکارساز حلقه تک کاناله مستقل عمل کند. این پیکربندی برای پارکینگهای استاندارد یک ورودی و یک خروجی مناسب است، جایی که یک مانع و یک خواننده دوربرد هم در ورودی و هم در خروجی وجود دارد.
در این تنظیم، یک کویل حلقه برای فعال کردن خواننده و خواندن کارت استفاده میشود، در حالی که کویل حلقه دیگر به عملکرد ضد ضربه مانع اختصاص داده شده است. با استفاده از LD-200/202 به عنوان دو آشکارساز حلقه مستقل، از نظر اقتصادی مزیت صرفهجویی در هزینه وجود دارد. این تنظیم برخی از هزینههای سختافزاری مربوط به استفاده از آشکارسازهای جداگانه برای هر عملکرد را کاهش میدهد.
این عملکرد با فعال کردن ویژگی حالت کار مستقل LD-200/202 به دست میآید و به آن اجازه میدهد تا به طور موثر در این ظرفیت دوگانه عمل کند.
