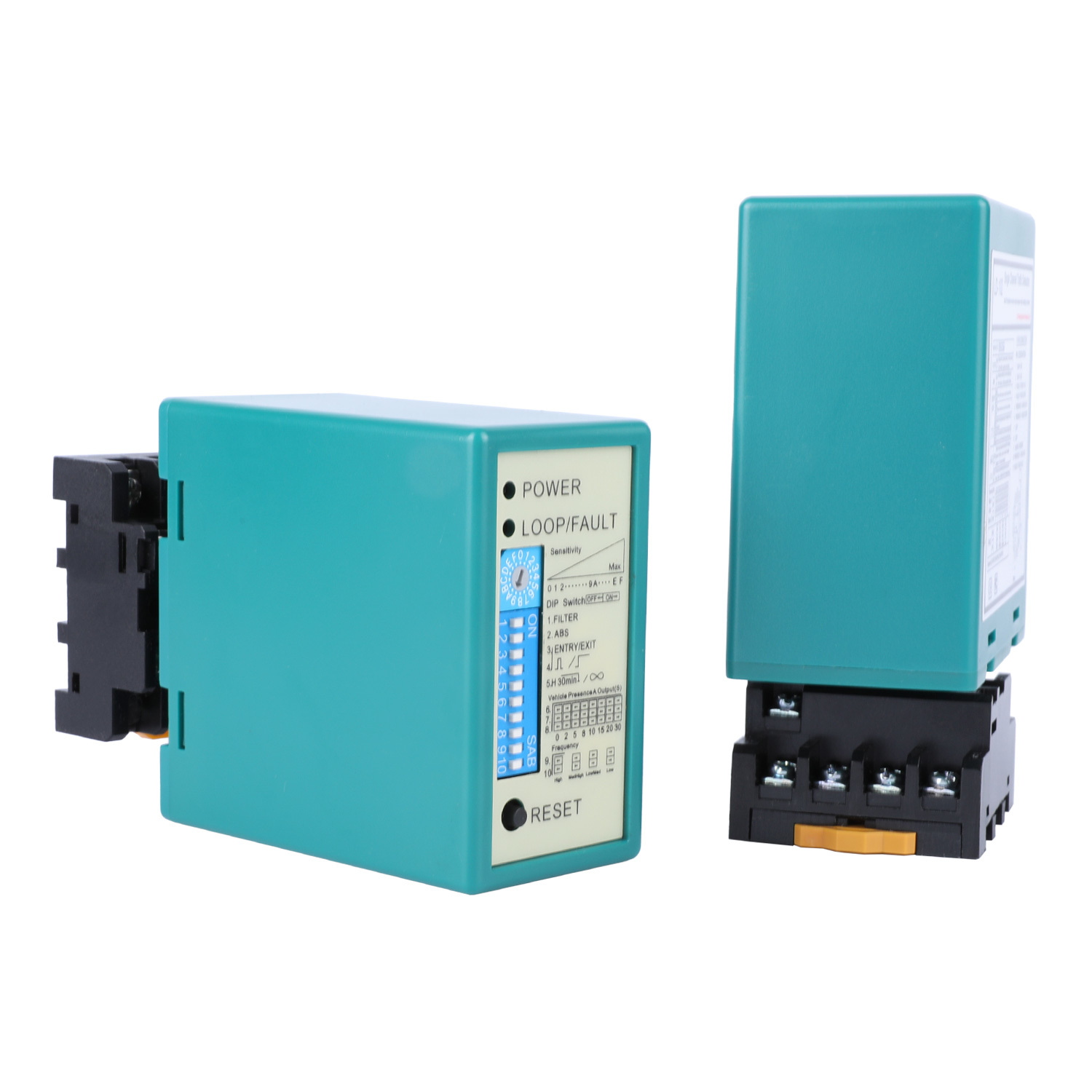

لوله شناسه LD سری یک و دو کانال حساسیت بالا آب و هوا مقاوم خانه
| محل منبع | چین |
|---|---|
| نام تجاری | JUTAI |
| گواهی | CE |
| شماره مدل | LD-202 |
| مدرک | LD-200.202.pdf |
| مقدار حداقل تعداد سفارش | 1 |
| قیمت | negotiable |
| جزئیات بسته بندی | کارتن |
| زمان تحویل | 5 - 8 روز کاری |
| شرایط پرداخت | T/T، L/C، D/A، D/P، Western Union، Paypal،، MoneyGram، Alipay |
| قابلیت ارائه | 1000 قطعه در ماه |
برای نمونه ها و کوپن های رایگان با من تماس بگیرید.
WhatsApp:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر شما هر گونه نگرانی دارید، ما 24 ساعت کمک آنلاین ارائه می دهیم.
xجزئیات محصول
| برق مورد نیاز | 12-24 ولت | محدوده خودگردان | 20-2000 ساعت |
|---|---|---|---|
| حساسیت | 16 راه قابل انتخاب/ بالاترین 0.010%Dl/L/کمترین 2.56% | عمل | -40 ~ +70 درجه سانتیگراد |
| زمان پاسخگویی | روشن شدن 10-90ms/ خاموش شدن 10-90ms | مشخصات | 13.6*8.6*5.2 |
| برجسته کردن | سنجش لوپ سری LD حساسیت بالا,محفظه مقاوم در برابر آب و هوا,دتکتور حلقه ی تک کانال دوگانه,Loop Detector weatherproof housing,Loop Detector single dual channel |
||
توضیحات محصول
اتصالات
نشانگرها و سوئیچ ها:
- LED پاور (قرمز): برای نشان دادن "روشن بودن" روشن می شود.
- LED تشخیص CH1:
- روشن ثابت: تشخیص خودرو را نشان می دهد.
- چشمک زدن آهسته: یک مدار کوتاه حلقه یا پیچش های ناکافی پس از حلقه را نشان می دهد.
- چشمک زدن سریع: یک مدار باز حلقه یا پیچش های بیش از حد پس از حلقه را نشان می دهد.
- LED تشخیص CH2:
- روشن ثابت: تشخیص خودرو را نشان می دهد.
- چشمک زدن آهسته: یک مدار کوتاه حلقه یا پیچش های ناکافی پس از حلقه را نشان می دهد.
- چشمک زدن سریع: یک مدار باز حلقه یا پیچش های بیش از حد پس از حلقه را نشان می دهد.
انتخاب حساسیت:
- تنظیم حساسیت و فرکانس از طریق یک سوئیچ دیپ 7 طرفه و تنظیمات سوئیچ دیپ 10 طرفه تسهیل می شود.
- کاربران می توانند از 8 تنظیم حساسیت مختلف با پیکربندی موقعیت های سوئیچ دیپ مطابق با جداول ارائه شده انتخاب کنند.
- سوئیچ های دیپ 6، 7 و 8 حساسیت CH1 را کنترل می کنند که از 0.8 (کمترین حساسیت) تا 0.015 (حساس ترین) متغیر است.
- سوئیچ های دیپ 3، 4 و 5 حساسیت CH2 را کنترل می کنند که از 0.8 (کمترین حساسیت) تا 0.015 (حساس ترین) متغیر است.
3. سوئیچ 1=S1 : انتخاب عملکرد حلقه کانال 1 (سوئیچ دیپ 10 طرفه)
(1)(سوئیچ 1) DIP 1 & DIP 2 افزایش حساسیت ویژه برای هر دو تریلر (هر دو کانال).
(2)(سوئیچ 1=S1) D3، D4، D5 و (سوئیچ 2=S2) D1، D2 تنظیم عملکردهای ویژه (حالت 1، 2، 3 تشخیص جهت. حالت 4، 5، 6 حالت عادی، تشخیص دو حلقه جدا شده اند)
(3)(سوئیچ 1=S1) D6 & D7 & D8 و (سوئیچ 2=S2) D3 & D4 & D5 تنظیم انتخاب حساسیت CH1 و CH2 (هشت سطح انتخاب).
(4)(سوئیچ 1=S1) D9 & D10 و (سوئیچ 2=S2) D6، D7 تنظیم فرکانس (20 K تا 100 کیلوهرتز).
* دکمه تنظیم مجدد: لطفاً توجه داشته باشید: LD-200 باید هر بار که تغییری در تنظیمات سوئیچ های Dip ایجاد می شود، بازنشانی شود.
احتیاط های نصب و عیب یابی:
- اندازه برش سیم پیچ و دستورالعمل های تعبیه شده همانطور که در نمودار سمت راست نشان داده شده است.
- توصیه می شود از سیم های فرومغناطیسی برای سیم پیچ القایی با طول کل حداکثر 500 متر استفاده کنید.
- اندازه برش سیم پیچ باید یک مستطیل با طول 1.0 تا 2.0 متر و عرض 0.8 تا 1.2 متر باشد و تا حد امکان از زوایای قائم در گوشه ها خودداری شود.
- بررسی اجمالی نصب توصیه شده از چرخش های سیم پیچ معمولی اساسی:
هنگام نصب، لطفاً دوشاخه و سوکت محصول را در جهت عمودی نگه دارید
کاربرد
سری آشکارساز حلقه خودروی دو کاناله JUTAI LD200/202، مجهز به عملکرد تشخیص جهت، برای سناریوهای ورودی و خروجی تک کاناله متعدد ایده آل است. هنگامی که با کنترلر درب JUTAI One (مدل: AC-11)، مانع دروازه JUTAI (مدل: BR-110) و خواننده RFID دوربرد JUTAI (مدل: PUHF-9)، همراه با سیم پیچ های حلقه مقاوم در برابر دمای بالا (مدل: JTHT-11) ادغام می شود، یک راه حل یکپارچه برای سیستم های کنترل دسترسی ورودی/خروجی تک کاناله را تشکیل می دهد.
اصل کار به شرح زیر است:
-
فرآیند ورود:
- هنگامی که یک ماشین وارد جامعه یا پارکینگ می شود، دو سیم پیچ حلقه به طور همزمان فشرده می شوند.
- آشکارساز حلقه دو کاناله JUTAI (LD-200/202) خواننده UHF واقع در ورودی را فعال می کند.
- خواننده UHF شناسه کارت را می خواند و از طریق خروجی Wiegand به کنترلر (AC-11) ارسال می کند.
- کنترلر اعتبار شناسه را تأیید می کند و یک سیگنال رله برای باز کردن مانع دروازه خروجی می دهد.
- ماشین وارد جامعه یا پارکینگ می شود و با عبور از دروازه مانع، بازوی مانع به طور خودکار پایین می آید.
- آشکارساز حلقه تک کاناله JUTAI (LD-100/102) ایمنی و عملکرد ضد خرد شدن را در طول این فرآیند تضمین می کند.
-
فرآیند خروج:
- هنگامی که یک ماشین از جامعه یا پارکینگ خارج می شود، از یک خواننده UHF داخلی عبور می کند.
- LD-200/LD-202 خواننده UHF را فعال می کند که کارت را می خواند و شناسه را به کنترلر ارسال می کند.
- کنترلر اعتبار شناسه را تأیید می کند و یک سیگنال رله برای باز کردن مانع دروازه برای خروج خودرو خروجی می دهد.
- با عبور خودرو از دروازه مانع، بازوی مانع به طور خودکار پایین می آید.
- LD-100/102 ایمنی و عملکرد ضد خرد شدن را در طول این فرآیند ارائه می دهد.
-
تشخیص جهت:
- عملکرد تشخیص جهت LD-200/LD-202 تضمین می کند که آشکارساز حلقه دو کاناله دوباره سیگنال را فعال نمی کند وقتی ماشین از یک خواننده UHF دیگر عبور می کند، بنابراین فقط سوابق ورود یا خروج را در سیستم ثبت می کند.
آشکارساز حلقه دو کاناله JUTAI LD-200/202 همچنین می تواند به عنوان دو آشکارساز حلقه تک کاناله مستقل عمل کند. این پیکربندی برای پارکینگ های استاندارد یک ورودی و یک خروجی مناسب است، جایی که یک مانع و یک خواننده دوربرد در ورودی و خروجی وجود دارد.
در این تنظیم، یک سیم پیچ حلقه برای فعال کردن خواننده و خواندن کارت استفاده می شود، در حالی که سیم پیچ حلقه دیگر به عملکرد ضد خرد شدن مانع اختصاص دارد. با استفاده از LD-200/202 به عنوان دو آشکارساز حلقه مستقل، یک مزیت صرفه جویی در هزینه از دیدگاه اقتصادی وجود دارد. این تنظیم برخی از هزینه های سخت افزاری مرتبط با استفاده از آشکارسازهای جداگانه برای هر عملکرد را کاهش می دهد.
این عملکرد با فعال کردن ویژگی حالت کار مستقل LD-200/202 به دست می آید و به آن اجازه می دهد تا به طور موثر در این ظرفیت دوگانه عمل کند.
