واحد دو کانال دستگاه شناسایی وسایل نقلیه برای پارکینگ مانع دروازه و سیستم شمارش
| محل منبع | چین |
|---|---|
| نام تجاری | JUTAI |
| گواهی | CE |
| شماره مدل | LD-202 |
| مدرک | LD-200.202.pdf |
| مقدار حداقل تعداد سفارش | 1 |
| قیمت | negotiable |
| جزئیات بسته بندی | کارتن |
| زمان تحویل | 5 - 8 روز کاری |
| شرایط پرداخت | T/T، L/C، D/A، D/P، Western Union، Paypal، ، Alipay |
| قابلیت ارائه | 1000 قطعه در ماه |
جزئیات محصول
| برق مورد نیاز | 12-24 ولت | محدوده خودگردان | 20-2000 ساعت |
|---|---|---|---|
| حساسیت | 16 راه قابل انتخاب/ بالاترین 0.010%Dl/L/کمترین 2.56% | عمل | -40 ~ +70 درجه سانتیگراد |
| زمان پاسخگویی | روشن شدن 10-90ms/ خاموش شدن 10-90ms | مشخصات | 13.6*8.6*5.2 |
| برجسته کردن | دستگاه تشخیص حلقه ی یک کانال,دستگاه تشخیص پارکینگ دو کانال,آشکارساز حلقه دروازه های مانع با شمارش |
||
توضیحات محصول

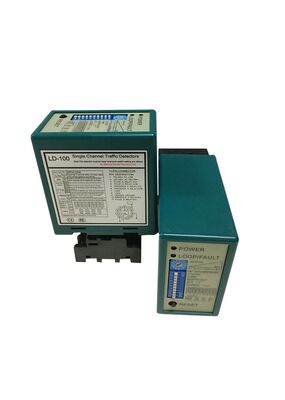

آشکارساز خودرو تک و دو کاناله برای گیت پارکینگ و سیستم شمارش
مرور کلی محصول
آشکارسازهای خودرو تک و دو کاناله JUTAI راهکارهای تخصصی برای اتوماسیون گیت پارکینگ و سیستمهای شمارش اشغال هستند که تشخیص دقیق خودرو، کنترل ماشه قابل اعتماد و جمعآوری دقیق دادههای ترافیکی را ارائه میدهند. این دستگاهها که با دوام صنعتی ساخته شدهاند، به طور یکپارچه با کنترلکنندههای گیت پارکینگ و پلتفرمهای شمارش ادغام میشوند و با پارکینگهای داخلی/خارجی در هر اندازهای سازگار میشوند.
محدوده محصولات ما نیازهای اصلی پارکینگ را هدف قرار میدهند:
- تک کاناله (LD100 AC / LD102 DC): بهینهسازی شده برای فعالسازی پایه گیت پارکینگ و تشخیص حضور در یک نقطه، ایدهآل برای پارکینگهای کوچک تا متوسط.
- دو کاناله (LD200 AC / LD202 DC): مجهز به حسگر جهتدار و نظارت دو منطقهای، طراحی شده برای شمارش ورودی/خروجی پارکینگ و مدیریت دو طرفه گیت پارکینگ.
تمام آشکارسازها شناسایی مداوم خودروها، موتورسیکلتها، SUVها و وسایل نقلیه تجاری سبک را تضمین میکنند، که باعث کاهش ماشههای نادرست و افزایش بهرهوری عملیاتی میشود.
ویژگیهای کلیدی
دقت ماشه گیت پارکینگ: از خروجی پالس (بالا بردن یکباره گیت) و نگه داشتن حضور (باز نگه داشتن گیت در حین عبور خودرو) پشتیبانی میکند، با زمان پاسخ 10-90 میلیثانیه برای جلوگیری از برخورد.
قابلیت شمارش دقیق (انحصاری دو کاناله): 3 حالت جهت قابل تنظیم، ترافیک ورودی/خروجی را متمایز میکند و شمارشهای تکراری یا از دست رفته را برای دادههای اشغال در زمان واقعی حذف میکند.
حساسیت قابل تنظیم: تک کاناله (تنظیم 16 سطحی)؛ دو کاناله (تنظیم مستقل 8 سطحی برای هر کانال) - با اندازههای مختلف خودرو سازگار میشود و از ماشههای نادرست ناشی از زبالههای فلزی جلوگیری میکند.
قابلیت اطمینان صنعتی: محفظه ضد آب و هوا، محدوده دمای عملیاتی -40 درجه سانتیگراد تا +70 درجه سانتیگراد، و تحمل رطوبت 95% بدون میعان - مناسب برای محیطهای پارکینگ در فضای باز.
نظارت بر وضعیت در زمان واقعی: نشانگرهای LED وضعیت برق، تشخیص و خطاهای حلقه (اتصال کوتاه/مدار باز) را نمایش میدهند و عیبیابی سریع را برای کاهش زمان خرابی امکانپذیر میسازند.
طراحی ضد تداخل: فرکانس قابل انتخاب 4 مرحلهای (20-80 کیلوهرتز برای تک کاناله؛ 20-100 کیلوهرتز برای دو کاناله) تداخل با حلقههای مجاور یا تجهیزات پارکینگ را از بین میبرد.
ادغام آسان: خروجیهای رله دوگانه به طور یکپارچه با کنترلکنندههای گیت پارکینگ، نمایشگرهای شمارش و نرمافزار مدیریت پارکینگ متصل میشوند - بدون نیاز به برنامهنویسی پیچیده.
مشخصات فنی
| پارامتر | تک کاناله (LD100 / LD102) | دو کاناله (LD200 / LD202) |
|---|---|---|
| منبع تغذیه | 100-240 ولت AC یا 12-24 ولت DC | 100-240 ولت AC یا 12-24 ولت DC |
| کانالهای تشخیص | 1 | 2 کانال مستقل |
| تشخیص جهت | موجود نیست | بله (3 حالت، قابل تنظیم با سوئیچ DIP) |
| تنظیم حساسیت | 16 سطحی | 8 سطحی برای هر کانال |
| انتخاب فرکانس | 4 مرحلهای (20-80 کیلوهرتز) | 4 مرحلهای (20-100 کیلوهرتز) |
| خروجیهای رله | 2 (حضور + پالس/خطا) | 2 (یکی برای هر کانال: COM + NO) |
| زمان پاسخ | 10-90 میلیثانیه | 10-90 میلیثانیه |
| دمای عملیاتی | -40 درجه سانتیگراد تا +70 درجه سانتیگراد | -40 درجه سانتیگراد تا +70 درجه سانتیگراد |
| نشانگرها | LED برق + LED تشخیص | LED برق + LEDهای تشخیص CH1/CH2 |
| تحمل رطوبت | تا 95% RH (بدون میعان) | تا 95% RH (بدون میعان) |
| محدوده اندوکتانس حلقه | 20-2000 میکرو هانری | 20-2000 میکرو هانری برای هر کانال |
راهنمای نصب حلقه
| محیط حلقه | تعداد دور سیم توصیه شده |
|---|---|
| 3-4 متر | 6 دور |
| 4-6 متر | 5 دور |
| 6-10 متر | 4 دور |
| بیش از 10 متر | 3 دور |
| بیش از 20 متر | 2 دور |
نکته نصب: برای شمارش دو کاناله، حلقهها را با فاصله 1 متری در امتداد خطوط ورودی/خروجی نصب کنید؛ با اپوکسی سریعگیر مهر و موم کنید تا در برابر سایش ترافیک پارکینگ مقاومت کند.
کاربردهای محصول
موارد استفاده تک کاناله
- اتوماسیون گیت پارکینگ کوچک
- کنترل دسترسی پارکینگ صنعتی
- فعالسازی گیت مجتمع مسکونی
- حسگر حضور خودرو پایه برای راهنمایی پارکینگ
موارد استفاده دو کاناله
- سیستمهای شمارش ورودی/خروجی پارکینگ
- مدیریت گیت پارکینگ چند خطه
- ردیابی اشغال در زمان واقعی برای پارکینگهای مراکز خرید
- تحلیل جریان ترافیک دو طرفه برای پارکینگهای فرودگاه
چرا آشکارسازهای خودرو JUTAI را انتخاب کنیم؟
- بیش از 15 سال تخصص در تشخیص خودرو، با راهکارهایی متناسب با نیازهای گیت پارکینگ و شمارش.
- محدوده محصول جامع: از آشکارسازهای تک کاناله پایه تا دو کاناله پیشرفته برای شمارش.
- تست دقیق قبل از حمل و نقل، قابلیت اطمینان را در محیطهای پارکینگ با ترافیک بالا تضمین میکند.
- پشتیبانی از سفارشیسازی OEM/ODM + انعطافپذیری سفارش استاندارد، سازگار با طرحبندیهای خاص پارکینگ.
- گارانتی 2 ساله + پشتیبانی فنی اختصاصی برای ادغام بینقص.
راهنمای انتخاب مدل
- انتخاب کنیدتک کانالهبرای فعالسازی پایه گیت پارکینگ و تشخیص حضور در یک نقطه.
- انتخاب کنیددو کانالهبرای شمارش ورودی/خروجی پارکینگ، تشخیص جهت، یا مدیریت گیت چند خطه.
تصاویر محصول
جزئیات فنی و پیکربندی
نشانگرها و سوئیچها:
- LED برق (قرمز): برای نشان دادن "روشن بودن" روشن میشود.
- LED تشخیص CH1:
- روشن ثابت: نشاندهنده تشخیص خودرو است.
- چشمک زدن آهسته: نشاندهنده اتصال کوتاه حلقه یا پیچهای ناکافی پس از حلقه است.
- چشمک زدن سریع: نشاندهنده مدار باز حلقه یا پیچهای بیش از حد پس از حلقه است.
- LED تشخیص CH2:
- روشن ثابت: نشاندهنده تشخیص خودرو است.
- چشمک زدن آهسته: نشاندهنده اتصال کوتاه حلقه یا پیچهای ناکافی پس از حلقه است.
- چشمک زدن سریع: نشاندهنده مدار باز حلقه یا پیچهای بیش از حد پس از حلقه است.
انتخاب حساسیت:
- تنظیم حساسیت و فرکانس از طریق تنظیمات سوئیچ DIP 7 جهته و 10 جهته تسهیل میشود.
- کاربران میتوانند با پیکربندی موقعیتهای سوئیچ DIP طبق جداول ارائه شده، از بین 8 تنظیم حساسیت مختلف انتخاب کنند.
- سوئیچهای DIP 6، 7 و 8 حساسیت CH1 را کنترل میکنند، که از 0.8 (کمترین حساسیت) تا 0.015 (بیشترین حساسیت) متغیر است.
- سوئیچهای DIP 3، 4 و 5 حساسیت CH2 را کنترل میکنند، که از 0.8 (کمترین حساسیت) تا 0.015 (بیشترین حساسیت) متغیر است.
دکمه بازنشانی: لطفاً توجه داشته باشید: LD-200 باید هر بار که تغییری در تنظیمات سوئیچهای DIP ایجاد میشود، بازنشانی شود.
دستورالعملهای نصب
- اندازه برش کویل و دستورالعملهای جاسازی همانطور که در نمودار سمت راست نشان داده شده است.
- توصیه میشود از سیمهای فرومغناطیسی برای کویل القایی استفاده شود، با طول کل تا 500 متر.
- اندازه برش کویل باید مستطیلی با طول 1.0 تا 2.0 متر و عرض 0.8 تا 1.2 متر باشد، تا حد امکان از زوایای قائمه در گوشهها اجتناب شود.
هنگام نصب، لطفاً پلاگ و سوکت محصول را در جهت عمودی نگه دارید.
ادغام سیستم و اصل کار
اصل کار:
فرآیند ورود:
- هنگامی که خودرو وارد مجتمع یا پارکینگ میشود، دو کویل حلقه به طور همزمان فشرده میشوند.
- آشکارساز حلقه دو کاناله JUTAI (LD-200/202) خواننده UHF واقع در ورودی را فعال میکند.
- خواننده UHF شناسه کارت را میخواند و از طریق خروجی Wiegand آن را به کنترلکننده (AC-11) ارسال میکند.
- کنترلکننده اعتبار شناسه را تأیید میکند و یک سیگنال رله برای باز کردن گیت پارکینگ خروجی میدهد.
- خودرو وارد مجتمع یا پارکینگ میشود و با عبور از گیت پارکینگ، بازوی گیت به طور خودکار پایین میآید.
- آشکارساز حلقه تک کاناله JUTAI (LD-100/102) ایمنی و عملکرد ضد ضربه را در طول این فرآیند تضمین میکند.
فرآیند خروج:
- هنگامی که خودرو از مجتمع یا پارکینگ خارج میشود، از کنار یک خواننده UHF داخلی عبور میکند.
- LD-200/LD-202 خواننده UHF را فعال میکند، که کارت را میخواند و شناسه را به کنترلکننده ارسال میکند.
- کنترلکننده اعتبار شناسه را تأیید میکند و یک سیگنال رله برای باز کردن گیت پارکینگ برای خروج خودرو خروجی میدهد.
- با عبور خودرو از گیت پارکینگ، بازوی گیت به طور خودکار پایین میآید.
- LD-100/102 ایمنی و عملکرد ضد ضربه را در طول این فرآیند فراهم میکند.
تشخیص جهت:
- عملکرد تشخیص جهت LD-200/LD-202 تضمین میکند که آشکارساز حلقه دو کاناله هنگام عبور خودرو از خواننده UHF دیگر، سیگنال را دوباره فعال نمیکند و در نتیجه فقط رکوردهای ورود یا خروج را در سیستم ثبت میکند.
آشکارساز حلقه دو کاناله JUTAI LD-200/202 همچنین میتواند به عنوان دو آشکارساز حلقه تک کاناله مستقل عمل کند. این پیکربندی برای پارکینگهای استاندارد یک ورودی و یک خروجی مناسب است، جایی که یک گیت و یک خواننده دوربرد در ورودی و خروجی وجود دارد.
در این تنظیم، یک کویل حلقه برای فعال کردن خواننده و خواندن کارت استفاده میشود، در حالی که کویل حلقه دیگر به عملکرد ضد ضربه گیت اختصاص داده شده است. با استفاده از LD-200/202 به عنوان دو آشکارساز حلقه مستقل، از نظر اقتصادی مزیت صرفهجویی در هزینه وجود دارد.
اکنون سفارش دهید - عملیات پارکینگ را بهینه کنید
برای درخواست نمونه، دریافت قیمتهای سفارشی یا مشورت با جزئیات فنی، امروز با ما تماس بگیرید. آشکارسازهای خودرو تک و دو کاناله JUTAI عملکرد دقیق و قابل اعتمادی را برای پروژههای گیت پارکینگ و سیستم شمارش شما ارائه میدهند.
