سنسور حلقه دو کانال واحد AC DC Power برای درب صنعتی و کنترل دسترسی
| محل منبع | چین |
|---|---|
| نام تجاری | JUTAI |
| گواهی | CE |
| شماره مدل | LD-202 |
| مدرک | LD-200.202.pdf |
| مقدار حداقل تعداد سفارش | 1 |
| قیمت | negotiable |
| جزئیات بسته بندی | کارتن |
| زمان تحویل | 5 - 8 روز کاری |
| شرایط پرداخت | T/T، L/C، D/A، D/P، Western Union، Paypal، ، Alipay |
| قابلیت ارائه | 1000 قطعه در ماه |
جزئیات محصول
| برق مورد نیاز | 12-24 ولت | محدوده خودگردان | 20-2000 ساعت |
|---|---|---|---|
| حساسیت | 16 راه قابل انتخاب/ بالاترین 0.010%Dl/L/کمترین 2.56% | عمل | -40 ~ +70 درجه سانتیگراد |
| زمان پاسخگویی | روشن شدن 10-90ms/ خاموش شدن 10-90ms | مشخصات | 13.6*8.6*5.2 |
| برجسته کردن | سنسور حلقه دو کانال,آشکارساز حلقه درب صنعتی,سنسور حلقه قدرت AC DC |
||
توضیحات محصول
سنسور حلقه تک و دو کاناله: برق AC/DC برای درب صنعتی و کنترل دسترسی
مرور کلی محصول
سنسورهای حلقه تک و دو کاناله JUTAI راهحلهای تشخیص صنعتی هستند که برای اتوماسیون دربهای صنعتی و سیستمهای کنترل دسترسی بهینه شدهاند و از ورودیهای برق AC (100-240 ولت) و DC (12-24 ولت) پشتیبانی میکنند. این سنسورها با قابلیت اطمینان بالا و پیکربندی انعطافپذیر ساخته شدهاند و حضور دقیق وسایل نقلیه و تشخیص پالس را برای افزایش کارایی گردش کار و امنیت ارائه میدهند.
محدوده محصولات ما نیازهای متنوع صنعتی و کنترل دسترسی را برآورده میکند:
- تک کاناله (LD100 AC / LD102 DC): ایدهآل برای فعالسازی دربهای صنعتی پایه و کنترل دسترسی تک نقطهای، با تمرکز بر تشخیص قابل اعتماد حضور/پالس.
- دو کاناله (LD200 AC / LD202 DC): مجهز به حسگر جهتدار و نظارت دو منطقهای، مناسب برای مدیریت دسترسی ورودی/خروجی و عملیات هماهنگ دربهای صنعتی.
تمام سنسورها به طور یکپارچه خودروها، کامیونها، لیفتراکها و موتورسیکلتها را تشخیص میدهند و عملکرد پایدار را در محیطهای صنعتی سخت و نقاط دسترسی خارجی حفظ میکنند.
ویژگیهای کلیدی
- انعطافپذیری دوگانه برق: پشتیبانی از AC 100-240 ولت (نصبهای صنعتی دائمی) و DC 12-24 ولت (تنظیمات برق موبایل/پشتیبان)، سازگار با شرایط مختلف منبع تغذیه.
- حساسیت قابل تنظیم: مدلهای تک کاناله تنظیم حساسیت 16 سطحی را ارائه میدهند؛ انواع دو کاناله تنظیم مستقل 8 سطحی را برای هر کانال فراهم میکنند، که باعث کاهش هشدارهای کاذب ناشی از زبالههای فلزی یا تجهیزات مجاور میشود.
- حالتهای عملیاتی قابل پیکربندی: حالت حضور (باز نگه داشتن دربهای صنعتی در حین عبور وسیله نقلیه)، حالت پالس (فعالسازی یکباره درب)، و بازنشانی خودکار (جلوگیری از عملکرد نادرست)؛ دو کاناله حالتهای تشخیص جهتدار 3 گانه را برای منطق دسترسی ورودی/خروجی اضافه میکند.
- دوام صنعتی: محفظه ضد آب و ضد گرد و غبار، محدوده دمای عملیاتی 40- تا 70+ درجه سانتیگراد، و تحمل رطوبت 95% بدون میعان - مقاوم در برابر لرزش صنعتی، گرد و غبار و آب و هوای شدید.
- نظارت بر وضعیت در زمان واقعی: نشانگرهای LED برای برق، وضعیت تشخیص، و خطاهای حلقه (اتصال کوتاه/مدار باز)، امکان عیبیابی سریع در محل را برای کاهش زمان توقف صنعتی فراهم میکند.
- ادغام یکپارچه کنترل دسترسی: خروجیهای رله دوگانه (برای هر کانال در مدلهای دو کاناله) با کنترلکنندههای درب صنعتی، پنلهای کنترل دسترسی و سیستمهای امنیتی متصل میشوند - بدون نیاز به برنامهنویسی پیچیده.
- طراحی ضد تداخل: فرکانس قابل انتخاب 4 مرحلهای (20-80 کیلوهرتز برای تک کاناله؛ 20-100 کیلوهرتز برای دو کاناله) از تداخل با ماشینآلات صنعتی یا حلقههای تشخیص مجاور جلوگیری میکند.
مشخصات فنی
| پارامتر | تک کاناله (LD100 / LD102) | دو کاناله (LD200 / LD202) |
|---|---|---|
| منبع تغذیه | 100-240 ولت AC یا 12-24 ولت DC | 100-240 ولت AC یا 12-24 ولت DC |
| کانالهای تشخیص | 1 | 2 کانال مستقل |
| تنظیم حساسیت | 16 سطحی | 8 سطحی در هر کانال |
| انتخاب فرکانس | 4 مرحلهای (20-80 کیلوهرتز) | 4 مرحلهای (20-100 کیلوهرتز) |
| خروجیهای رله | 2 (حضور + پالس/خطا) | 2 (یکی برای هر کانال: COM + NO) |
| تشخیص جهت | موجود نیست | بله (قابل پیکربندی از طریق سوئیچهای DIP) |
| زمان پاسخ | 10-90 میلیثانیه | 10-90 میلیثانیه |
| دمای عملیاتی | 40- درجه سانتیگراد تا 70+ درجه سانتیگراد | 40- درجه سانتیگراد تا 70+ درجه سانتیگراد |
| نشانگرها | LED برق + LED تشخیص | LED برق + LEDهای تشخیص CH1/CH2 |
| تحمل رطوبت | تا 95% RH (بدون میعان) | تا 95% RH (بدون میعان) |
| محدوده اندوکتانس حلقه | 20-2000 میکرو هانری | 20-2000 میکرو هانری در هر کانال |
راهنمای نصب حلقه
| محیط حلقه | تعداد دور سیم توصیه شده |
|---|---|
| 3-4 متر | 6 دور |
| 4-6 متر | 5 دور |
| 6-10 متر | 4 دور |
| بیش از 20 متر | 2 دور |
| نکته نصب: | حلقهها با اپوکسی سریعگیر یا قیر داغ مهر و موم شدهاند تا در برابر ترافیک کف صنعتی و سایش محیطی مقاومت کنند. |
کاربردهای ایدهآلموارد استفاده تک کاناله:
فعالسازی دربهای غلتکی صنعتی/دربهای پرسرعت، اتوماسیون گیت دسترسی انبار، تشخیص ورود لیفتراک، کنترل درب بارانداز، حسگر حضور نقطه دسترسی ساده.
- موارد استفاده دو کاناله: مدیریت دسترسی ورودی/خروجی صنعتی، عملیات دو درب هماهنگ، کنترل دسترسی با منطق جهتدار (فقط ورودی/فقط خروجی)، دسترسی گیت عوارض برای وسایل نقلیه صنعتی، کنترل دسترسی چند خط در کارخانهها/پارکهای لجستیک.
- چرا سنسورهای حلقه JUTAI را انتخاب کنید؟بیش از 15 سال تخصص در فناوری تشخیص وسایل نقلیه صنعتی، متناسب با گردش کار دربهای صنعتی و کنترل دسترسی.
گزینههای برق دوگانه (AC/DC) برای استقرار انعطافپذیر در کارخانهها، انبارها و نقاط دسترسی خارجی.
- آزمایش کیفیت دقیق برای اطمینان از مقاومت در برابر لرزش صنعتی، گرد و غبار و دماهای شدید.
- پشتیبانی از سفارشیسازی OEM/ODM + انعطافپذیری سفارش استاندارد، سازگار با الزامات خاص پروژه.
- گارانتی 2 ساله + پشتیبانی فنی 24/7 برای ادغام یکپارچه و قابلیت اطمینان طولانی مدت.
- راهنمای انتخاب مدل
- انتخاب سنسورهای
تک کاناله
- برای مدیریت دسترسی جهتدار، تشخیص دو منطقهای، یا سیستمهای درب صنعتی هماهنگ.انتخاب سنسورهای دو کاناله

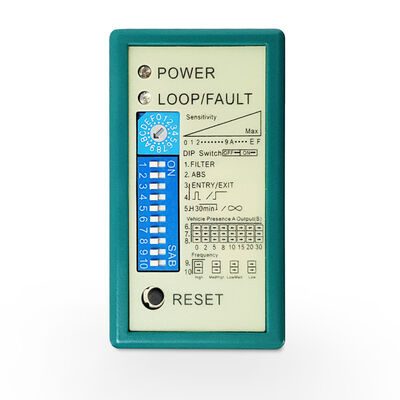

- برای مدیریت دسترسی جهتدار، تشخیص دو منطقهای، یا سیستمهای درب صنعتی هماهنگ.اتصالات و نشانگرهانشانگرها و سوئیچها
LED برق (قرمز):
روشن میشود تا "روشن بودن برق" را نشان دهد.
- LED تشخیص CH1:روشن ثابت: نشاندهنده تشخیص وسیله نقلیه است.
- چشمک زدن آهسته: نشاندهنده اتصال کوتاه حلقه یا تعداد دور ناکافی پس از حلقه است.
- چشمک زدن سریع: نشاندهنده مدار باز حلقه یا تعداد دور بیش از حد پس از حلقه است.
- انتخاب حساسیت
- تنظیم حساسیت و فرکانس از طریق تنظیمات سوئیچ DIP 7-way و 10-way تسهیل میشود. کاربران میتوانند از بین 8 تنظیم حساسیت مختلف با پیکربندی موقعیتهای سوئیچ DIP مطابق با جداول ارائه شده انتخاب کنند.
- چشمک زدن آهسته: نشاندهنده اتصال کوتاه حلقه یا تعداد دور ناکافی پس از حلقه است.
- چشمک زدن سریع: نشاندهنده مدار باز حلقه یا تعداد دور بیش از حد پس از حلقه است.
- انتخاب حساسیت
- تنظیم حساسیت و فرکانس از طریق تنظیمات سوئیچ DIP 7-way و 10-way تسهیل میشود. کاربران میتوانند از بین 8 تنظیم حساسیت مختلف با پیکربندی موقعیتهای سوئیچ DIP مطابق با جداول ارائه شده انتخاب کنند.
سوئیچهای DIP 6، 7 و 8 حساسیت CH1 را کنترل میکنند، که از 0.8 (کمترین حساسیت) تا 0.015 (بیشترین حساسیت) متغیر است.
سوئیچهای DIP 3، 4 و 5 حساسیت CH2 را کنترل میکنند، که از 0.8 (کمترین حساسیت) تا 0.015 (بیشترین حساسیت) متغیر است.
- جزئیات پیکربندی سوئیچ
- سوئیچ 1=S1: انتخاب عملکرد حلقه کانال 1 (سوئیچ DIP 10-way)
(1) DIP 1 و DIP 2:
افزایش حساسیت ویژه برای تریلر (هر دو کانال).
(2) D3، D4، D5 و سوئیچ 2=S2 D1، D2: تنظیم عملکردهای ویژه (حالت 1، 2، 3 تشخیص جهت. حالت 4، 5، 6 حالت عادی، تشخیص دو حلقه جداگانه است).
(3) D6 و D7 و D8 و سوئیچ 2=S2 D3 و D4 و D5: تنظیم انتخاب حساسیت CH1 و CH2 (هشت سطح انتخابی).
(4) D9 و D10 و Switch2=S2 D6، D7: تنظیم فرکانس (20 کیلوهرتز تا 100 کیلوهرتز).
دکمه بازنشانی: لطفاً توجه داشته باشید: LD-200 باید هر بار که تغییری در تنظیمات سوئیچهای DIP ایجاد میشود، بازنشانی شود.
احتیاطات نصب و عیبیابیاندازه برش کویل و دستورالعملهای جاسازی مطابق با نمودار سمت راست نشان داده شده است.
استفاده از سیمهای فرومغناطیسی برای کویل القایی، با طول کل تا 500 متر توصیه میشود.
- اندازه برش کویل باید مستطیلی با طول 1.0 تا 2.0 متر و عرض 0.8 تا 1.2 متر باشد، و تا حد امکان از زوایای قائمه در گوشهها اجتناب شود.
- نمای کلی نصب توصیه شده
- هنگام نصب، لطفاً پلاگ و سوکت محصول را در جهت عمودی نگه دارید.
سناریوهای کاربردی
سری آشکارساز حلقه وسیله نقلیه دو کاناله JUTAI LD200/202، مجهز به عملکرد تشخیص جهت، برای سناریوهای متعدد ورودی و خروجی تک کاناله ایدهآل است. هنگامی که با کنترلکننده درب JUTAI (مدل: AC-11)، مانع دروازه JUTAI (مدل: BR-110) و خواننده RFID برد بلند JUTAI (مدل: PUHF-9) ادغام شود، همراه با کویلهای حلقه مقاوم در برابر دمای بالا (مدل: JTHT-11)، یک راهحل یکپارچه برای سیستمهای کنترل دسترسی ورودی/خروجی تک کاناله تشکیل میدهد.
اصل کار
فرآیند ورود:
هنگامی که خودرو وارد مجتمع یا پارکینگ میشود، دو کویل حلقه به طور همزمان فشرده میشوند.
آشکارساز حلقه دو کاناله JUTAI (LD-200/202) خواننده UHF واقع در ورودی را فعال میکند.
- خواننده UHF شناسه کارت را میخواند و از طریق خروجی Wiegand به کنترلکننده (AC-11) ارسال میکند.
- کنترلکننده اعتبار شناسه را تأیید کرده و یک سیگنال رله برای باز کردن مانع دروازه خروجی میدهد.
- خودرو وارد مجتمع یا پارکینگ میشود و با عبور از گیت مانع، بازوی مانع به طور خودکار پایین میآید.
- آشکارساز حلقه تک کاناله JUTAI (LD-100/102) ایمنی و عملکرد ضد کوبش را در طول این فرآیند تضمین میکند.
- فرآیند خروج:
- هنگامی که خودرو از مجتمع یا پارکینگ خارج میشود، از کنار یک خواننده UHF داخلی عبور میکند.
LD-200/LD-202 خواننده UHF را فعال میکند، که کارت را میخواند و شناسه را به کنترلکننده ارسال میکند.
- کنترلکننده اعتبار شناسه را تأیید کرده و یک سیگنال رله برای باز کردن مانع دروازه برای خروج خودرو خروجی میدهد.
- با عبور خودرو از گیت مانع، بازوی مانع به طور خودکار پایین میآید.
- LD-100/102 ایمنی و عملکرد ضد کوبش را در طول این فرآیند فراهم میکند.
- تشخیص جهت:
- عملکرد تشخیص جهت LD-200/LD-202 تضمین میکند که آشکارساز حلقه دو کاناله هنگام عبور خودرو از خواننده UHF دیگر، سیگنال را دوباره فعال نمیکند و در نتیجه فقط سوابق ورود یا خروج را در سیستم ثبت میکند.
آشکارساز حلقه دو کاناله JUTAI LD-200/202 همچنین میتواند به عنوان دو آشکارساز حلقه تک کاناله مستقل عمل کند. این پیکربندی برای پارکینگهای استاندارد یک ورودی و یک خروجی، که در آن یک مانع و یک خواننده برد بلند در ورودی و خروجی وجود دارد، مناسب است.
- در این تنظیم، یک کویل حلقه برای فعال کردن خواننده و خواندن کارت استفاده میشود، در حالی که کویل حلقه دیگر به عملکرد ضد کوبش مانع اختصاص داده شده است. با استفاده از LD-200/202 به عنوان دو آشکارساز حلقه مستقل، از نظر اقتصادی صرفهجویی بالقوهای در هزینه سختافزار وجود دارد. این تنظیم برخی از هزینههای سختافزاری مرتبط با استفاده از آشکارسازهای جداگانه برای هر عملکرد را کاهش میدهد.
این عملکرد با فعال کردن ویژگی حالت کار مستقل LD-200/202 حاصل میشود و به آن اجازه میدهد تا به طور مؤثر در این ظرفیت دوگانه عمل کند.
اکنون سفارش دهید - کارایی درب صنعتی و کنترل دسترسی را بهینه کنید
امروز با ما تماس بگیرید تا نمونهها را درخواست کنید، قیمتهای سفارشی دریافت کنید یا جزئیات فنی را مشورت کنید. سنسورهای حلقه با برق AC/DC JUTAI تشخیص دقیقی و بادوام را برای ارتقاء عملکرد اتوماسیون صنعتی و کنترل دسترسی شما ارائه میدهند.
