مدل‌های تک و دو کاناله آشکارساز حلقه برای تشخیص پالس حضور وسایل نقلیه

محل منبع	چین
نام تجاری	JUTAI
گواهی	CE
شماره مدل	LD-202
مدرک	LD-200.202.pdf
مقدار حداقل تعداد سفارش	1
قیمت	negotiable
جزئیات بسته بندی	کارتن
زمان تحویل	5 - 8 روز کاری
شرایط پرداخت	T/T، L/C، D/A، D/P، Western Union، Paypal،، MoneyGram، Alipay
قابلیت ارائه	1000 قطعه در ماه

برای نمونه ها و کوپن های رایگان با من تماس بگیرید.

WhatsApp:0086 18588475571

ویچت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر شما هر گونه نگرانی دارید، ما 24 ساعت کمک آنلاین ارائه می دهیم.

جزئیات محصول

برق مورد نیاز	12-24 ولت	محدوده خودگردان	20-2000 ساعت
حساسیت	16 راه قابل انتخاب/ بالاترین 0.010%Dl/L/کمترین 2.56%	عمل	-40 ~ +70 درجه سانتیگراد
زمان پاسخگویی	روشن شدن 10-90ms/ خاموش شدن 10-90ms	مشخصات	13.68.65.2
برجسته کردن	آشکارساز حلقه تک کانالی,آشکارساز حلقه دو کانال,آشکارساز پالس حضور وسایل نقلیه , dual channel loop detector , vehicle presence pulse detector

پیام بگذارید

توضیحات محصول

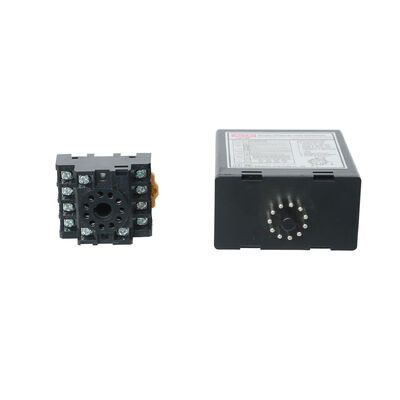

مدل‌های تک و دو کاناله آشکارساز حلقه برای تشخیص پالس حضور وسایل نقلیه 0

مدل‌های تک کاناله و دو کاناله آشکارساز حلقه برای تشخیص پالس حضور وسایل نقلیه

آشکارسازهای حلقه تک کاناله و دو کاناله JUTAI راه‌حل‌های درجه یک حرفه‌ای هستند که برای حس دقیق حضور وسایل نقلیه و تشخیص پالس طراحی شده‌اند، ایده‌آل برای کنترل دسترسی، اتوماسیون دروازه و سناریوهای مدیریت ترافیک. با کیفیت ساخت درجه صنعتی و پیکربندی انعطاف‌پذیر، این آشکارسازها به‌طور یکپارچه با نصب‌های داخلی/خارجی سازگار می‌شوند و در عین حال از ادغام یکپارچه با کنترل‌کننده‌های دروازه، شمارنده‌های ترافیک و سیستم‌های دسترسی پشتیبانی می‌کنند.

مجموعه محصولات ما دو سری اصلی را برای پاسخگویی به نیازهای متنوع پوشش می‌دهد:

تک کاناله (LD100 AC / LD102 DC): متخصص در تشخیص حضور اولیه وسایل نقلیه و عملکردهای ماشه‌دار پالس، مناسب برای اتوماسیون دروازه و درب‌های صنعتی ساده.
دو کاناله (LD200 AC / LD202 DC): مجهز به حس جهت‌دار پیشرفته و قابلیت‌های شمارش ترافیک، طراحی شده برای مدیریت ورود/خروج، عوارضی‌ها و نظارت دو منطقه‌ای.

همه آشکارسازها شناسایی قابل اطمینان خودروها، کامیون‌ها، موتورسیکلت‌ها، لیفتراک‌ها و سایر وسایل نقلیه را تضمین می‌کنند و عملکرد ثابتی را در شرایط محیطی سخت ارائه می‌دهند.

ویژگی‌های کلیدی (بهینه‌سازی تشخیص حضور و پالس)

حساسیت قابل تنظیم برای دقت: مدل‌های تک کاناله تنظیم حساسیت 16 سطحی را ارائه می‌دهند. انواع دو کاناله تنظیم مستقل 8 سطحی را در هر کانال ارائه می‌دهند و به طور موثر تریگرهای کاذب را به حداقل می‌رسانند و با وسایل نقلیه در همه اندازه‌ها سازگار می‌شوند.
عملکرد چند حالته: از نظارت بر حضور (ردیابی مداوم وسایل نقلیه)، خروجی پالس (عملکردهای ماشه‌دار یک‌باره) و عملکردهای بازنشانی خودکار (همه مدل‌ها) پشتیبانی می‌کند. آشکارسازهای دو کاناله 3 حالت تشخیص جهت قابل تنظیم را برای تجزیه و تحلیل جریان ترافیک اضافه می‌کنند.
وضعیت بلادرنگ و هشدارهای خطا: نشانگرهای LED به وضوح برق، وضعیت تشخیص و خطاهای حلقه (مدار کوتاه/باز) را نمایش می‌دهند و عیب‌یابی سریع را امکان‌پذیر می‌کنند و زمان خرابی عملیاتی را کاهش می‌دهند.
دوام درجه صنعتی: محفظه ضد آب و هوا، محدوده دمای عملیاتی گسترده (-40 درجه سانتی‌گراد تا +70 درجه سانتی‌گراد) و تحمل رطوبت 95% غیر متراکم، پایداری را در پارکینگ‌های روباز، کارگاه‌های صنعتی و مناطق پرتردد تضمین می‌کند.
ادغام و راه‌اندازی بدون دردسر: دکمه بازنشانی دستی تغییرات پیکربندی را فوراً تأیید می‌کند. با تجهیزات اتوماسیون استاندارد سازگار است، برای استقرار نیازی به برنامه‌نویسی پیچیده نیست.
طراحی ضد تداخل: فرکانس قابل انتخاب 4 مرحله‌ای (20 تا 80 کیلوهرتز برای تک کاناله؛ 20 تا 100 کیلوهرتز برای دو کاناله) تداخل متقابل با حلقه‌های مجاور یا دستگاه‌های الکترونیکی در محیط‌های متراکم را از بین می‌برد.

خلاصه مشخصات فنی

پارامتر	تک کاناله (LD100 / LD102)	دو کاناله (LD200 / LD202)
منبع تغذیه	100 تا 240 ولت AC یا 12 تا 24 ولت DC	100 تا 240 ولت AC یا 12 تا 24 ولت DC
کانال‌های تشخیص	1	2 کانال مستقل
تنظیم حساسیت	16 سطحی	8 سطحی در هر کانال
انتخاب فرکانس	4 مرحله‌ای (20 تا 80 کیلوهرتز)	4 مرحله‌ای (20 تا 100 کیلوهرتز)
خروجی‌های رله	2 (حضور + پالس/خطا)	2 (یکی در هر کانال: COM + NO)
تشخیص جهت	موجود نیست	بله (قابل تنظیم از طریق سوئیچ‌های DIP)
زمان پاسخ	10 تا 90 میلی‌ثانیه	10 تا 90 میلی‌ثانیه
دمای عملیاتی	-40 درجه سانتی‌گراد تا +70 درجه سانتی‌گراد	-40 درجه سانتی‌گراد تا +70 درجه سانتی‌گراد
شاخص‌ها	LED برق + LED تشخیص	LED برق + LEDهای تشخیص CH1/CH2
تحمل رطوبت	تا 95% RH (غیر متراکم)	تا 95% RH (غیر متراکم)

راهنمای نصب حلقه (بهینه‌سازی تشخیص حضور/پالس)

محیط حلقه	تعداد دور سیم توصیه شده
3 تا 4 متر	6 دور
4 تا 6 متر	5 دور
6 تا 10 متر	4 دور
10 تا 20 متر	3 دور
بیش از 20 متر	2 دور

کاربردهای ایده‌آل (تمرکز بر تشخیص حضور و پالس)

موارد استفاده تک کاناله: عملکرد دروازه مانع خودکار، فعال‌سازی درب غلتکی صنعتی، حس ورود لیفتراک انبار، اتوماسیون دروازه بوم امنیتی، سیگنال‌دهی حضور اولیه وسایل نقلیه برای نقاط دسترسی.
موارد استفاده دو کاناله: سیستم‌های شمارش ورود/خروج پارکینگ، نظارت بر جریان ترافیک و تجزیه و تحلیل جهت‌دار، طبقه‌بندی وسایل نقلیه در غرفه‌های عوارض، کنترل دسترسی دو خطه، مدیریت اسکله بارگیری، هماهنگی ترافیک صنعتی.

چرا آشکارسازهای حلقه JUTAI را برای تشخیص حضور و پالس انتخاب کنید؟

بیش از 15 سال تجربه تخصصی در فناوری تشخیص وسایل نقلیه، با تمرکز بر قابلیت اطمینان تشخیص حضور و پالس.
محدوده محصولات جامع از راه‌حل‌های تک کاناله اولیه تا سیستم‌های دو کاناله پیشرفته برای سناریوهای پیچیده.
کنترل کیفیت دقیق و آزمایش کامل قبل از حمل و نقل برای اطمینان از عملکرد طولانی مدت در محیط‌های پر تقاضا.
پشتیبانی از سفارشی‌سازی OEM/ODM و سفارشات استاندارد، متناسب با الزامات پروژه خاص.
همه محصولات با 2 سال گارانتی و پشتیبانی فنی اختصاصی برای استقرار یکپارچه پشتیبانی می‌شوند.

انتخاب مدل مناسب

انتخاب کنیدتک کانالهآشکارسازها برای حس حضور مستقیم وسایل نقلیه و اتوماسیون ماشه‌دار پالس (به عنوان مثال، باز/بسته شدن دروازه).
انتخاب کنیددو کانالهآشکارسازها برای قضاوت جهت‌دار، شمارش ترافیک یا تشخیص حضور/پالس دو منطقه‌ای (به عنوان مثال، مدیریت ورود/خروج).

هم اکنون سفارش دهید – عملکرد تشخیص حضور و پالس وسایل نقلیه خود را افزایش دهید

امروز با ما تماس بگیرید تا در مورد نیازهای خاص تشخیص حضور/پالس خود بحث کنید، نمونه‌های رایگان درخواست کنید، یا یک نقل قول رقابتی برای سفارشات عمده دریافت کنید. آشکارسازهای حلقه تک کاناله و دو کاناله JUTAI برای ارائه عملکرد دقیق و قابل اعتماد برای پروژه‌های کنترل دسترسی، اتوماسیون دروازه و مدیریت ترافیک شما طراحی شده‌اند.

مدل‌های تک و دو کاناله آشکارساز حلقه برای تشخیص پالس حضور وسایل نقلیه 1

مدل‌های تک و دو کاناله آشکارساز حلقه برای تشخیص پالس حضور وسایل نقلیه 2

مدل‌های تک و دو کاناله آشکارساز حلقه برای تشخیص پالس حضور وسایل نقلیه 3

اتصالات

نشانگرها و سوئیچ‌ها:

LED برق (قرمز): برای نشان دادن "روشن بودن برق" روشن می‌شود.
LED تشخیص CH1:
- روشن ثابت: تشخیص وسیله نقلیه را نشان می‌دهد.
- چشمک زدن آهسته: یک مدار کوتاه حلقه یا پیچش‌های ناکافی پس از حلقه را نشان می‌دهد.
- چشمک زدن سریع: یک مدار باز حلقه یا پیچش‌های بیش از حد پس از حلقه را نشان می‌دهد.
LED تشخیص CH2:
- روشن ثابت: تشخیص وسیله نقلیه را نشان می‌دهد.
- چشمک زدن آهسته: یک مدار کوتاه حلقه یا پیچش‌های ناکافی پس از حلقه را نشان می‌دهد.
- چشمک زدن سریع: یک مدار باز حلقه یا پیچش‌های بیش از حد پس از حلقه را نشان می‌دهد.

انتخاب حساسیت:

تنظیم حساسیت و فرکانس از طریق یک سوئیچ dip 7 طرفه و تنظیمات سوئیچ dip 10 طرفه تسهیل می‌شود.
کاربران می‌توانند از 8 تنظیم حساسیت مختلف با پیکربندی موقعیت‌های سوئیچ dip مطابق با جداول ارائه شده انتخاب کنند.
سوئیچ‌های Dip 6، 7 و 8 حساسیت CH1 را کنترل می‌کنند که از 0.8 (کمترین حساسیت) تا 0.015 (حساس‌ترین) متغیر است.
سوئیچ‌های Dip 3، 4 و 5 حساسیت CH2 را کنترل می‌کنند که از 0.8 (کمترین حساسیت) تا 0.015 (حساس‌ترین) متغیر است.

3. سوئیچ 1=S1 : انتخاب عملکرد حلقه کانال 1 (سوئیچ dip 10 طرفه)

(1)(سوئیچ 1) DIP 1 & DIP 2 افزایش حساسیت ویژه برای هر دو تریلر (هر دو کانال).

(2)(سوئیچ 1=S1) D3, D4, D5 و (سوئیچ 2=S2) D1, D2 تنظیم عملکردهای ویژه (حالت 1، 2، 3 تشخیص جهت. حالت 4، 5، 6 حالت عادی، تشخیص دو حلقه جدا شده‌اند)

(3)(سوئیچ 1=S1) D6 & D7 & D8 و (سوئیچ 2=S2) D3 & D4 & D5 انتخاب حساسیت CH1 و CH2 (هشت سطح انتخاب).

(4)(سوئیچ 1=S1) D9 & D10 و (سوئیچ 2=S2) D6, D7 تنظیم فرکانس (20 K تا 100 کیلوهرتز).

* دکمه بازنشانی : لطفاً توجه داشته باشید : LD-200 باید هر بار که تغییری در تنظیمات سوئیچ‌های Dip ایجاد می‌شود، بازنشانی شود.

احتیاط‌های نصب و عیب‌یابی:

اندازه برش سیم پیچ و دستورالعمل‌های تعبیه شده همانطور که در نمودار سمت راست نشان داده شده است.
توصیه می‌شود از سیم‌های فرومغناطیسی برای سیم پیچ القایی با طول کل حداکثر 500 متر استفاده کنید.
اندازه برش سیم پیچ باید یک مستطیل با طول 1.0 تا 2.0 متر و عرض 0.8 تا 1.2 متر باشد و تا حد امکان از زوایای قائمه در گوشه‌ها خودداری شود.
بررسی اجمالی نصب توصیه شده از چرخش‌های سیم پیچ معمولی پایه:

هنگام نصب، لطفاً دوشاخه و سوکت محصول را در جهت عمودی نگه دارید

کاربرد

سری آشکارساز حلقه وسایل نقلیه دو کاناله JUTAI LD200/202، مجهز به عملکرد تشخیص جهت، برای سناریوهای ورودی و خروجی تک کاناله متعدد ایده‌آل است. هنگامی که با کنترل‌کننده یک درب JUTAI (مدل: AC-11)، مانع دروازه JUTAI (مدل: BR-110) و خواننده RFID دوربرد JUTAI (مدل: PUHF-9)، همراه با سیم‌پیچ‌های حلقه مقاوم در برابر دمای بالا (مدل: JTHT-11) ادغام می‌شود، یک راه‌حل یکپارچه برای سیستم‌های کنترل دسترسی ورودی/خروجی تک کاناله ایجاد می‌کند.

اصل کار به شرح زیر است:

فرآیند ورود:
- هنگامی که یک ماشین وارد جامعه یا پارکینگ می‌شود، دو سیم پیچ حلقه به طور همزمان فشرده می‌شوند.
- آشکارساز حلقه دو کاناله JUTAI (LD-200/202) خواننده UHF واقع در ورودی را فعال می‌کند.
- خواننده UHF شناسه کارت را می‌خواند و از طریق خروجی Wiegand به کنترل‌کننده (AC-11) ارسال می‌کند.
- کنترل‌کننده اعتبار شناسه را تأیید می‌کند و یک سیگنال رله برای باز کردن مانع دروازه خروجی می‌دهد.
- ماشین وارد جامعه یا پارکینگ می‌شود و با عبور از دروازه مانع، بازوی مانع به طور خودکار پایین می‌آید.
- آشکارساز حلقه تک کاناله JUTAI (LD-100/102) ایمنی و عملکرد ضد ضربه را در طول این فرآیند تضمین می‌کند.
فرآیند خروج:
- هنگامی که یک ماشین از جامعه یا پارکینگ خارج می‌شود، از یک خواننده UHF داخلی عبور می‌کند.
- LD-200/LD-202 خواننده UHF را فعال می‌کند که کارت را می‌خواند و شناسه را به کنترل‌کننده ارسال می‌کند.
- کنترل‌کننده اعتبار شناسه را تأیید می‌کند و یک سیگنال رله برای باز کردن مانع دروازه برای خروج ماشین خروجی می‌دهد.
- با عبور ماشین از دروازه مانع، بازوی مانع به طور خودکار پایین می‌آید.
- LD-100/102 ایمنی و عملکرد ضد ضربه را در طول این فرآیند ارائه می‌دهد.
تشخیص جهت:
- عملکرد تشخیص جهت LD-200/LD-202 تضمین می‌کند که آشکارساز حلقه دو کاناله دوباره سیگنال را فعال نمی‌کند وقتی ماشین از یک خواننده UHF دیگر عبور می‌کند، بنابراین فقط سوابق ورود یا خروج را در سیستم ثبت می‌کند.

آشکارساز حلقه دو کاناله JUTAI LD-200/202 همچنین می‌تواند به عنوان دو آشکارساز حلقه تک کاناله مستقل عمل کند. این پیکربندی برای پارکینگ‌های استاندارد یک ورودی و یک خروجی مناسب است، جایی که یک مانع و یک خواننده دوربرد در ورودی و خروجی وجود دارد.

در این تنظیم، یک سیم پیچ حلقه برای فعال کردن خواننده و خواندن کارت استفاده می‌شود، در حالی که سیم پیچ حلقه دیگر به عملکرد ضد ضربه مانع اختصاص دارد. با استفاده از LD-200/202 به عنوان دو آشکارساز حلقه مستقل، یک مزیت صرفه‌جویی در هزینه از دیدگاه اقتصادی وجود دارد. این تنظیم برخی از هزینه‌های سخت‌افزاری مرتبط با استفاده از آشکارسازهای جداگانه برای هر عملکرد را کاهش می‌دهد.

این عملکرد با فعال کردن ویژگی حالت کار مستقل LD-200/202 به دست می‌آید و به آن اجازه می‌دهد تا به طور موثر در این ظرفیت دوگانه عمل کند.
