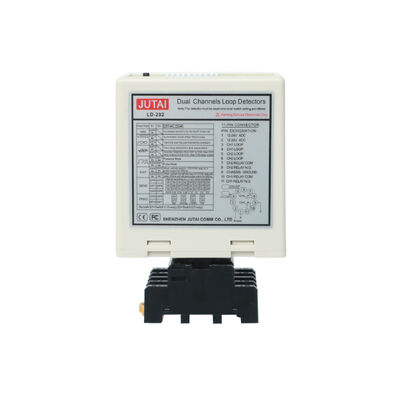

آشکارساز حلقه دوگانه صنعتی برای درب های با سرعت بالا و کنترل جداسازی
| محل منبع | چین |
|---|---|
| نام تجاری | JUTAI |
| گواهی | CE |
| شماره مدل | LD-202 |
| مدرک | LD-200.202.pdf |
| مقدار حداقل تعداد سفارش | 1 |
| قیمت | negotiable |
| جزئیات بسته بندی | کارتن |
| زمان تحویل | 5 - 8 روز کاری |
| شرایط پرداخت | T/T، L/C، D/A، D/P، Western Union، Paypal،، MoneyGram، Alipay |
| قابلیت ارائه | 1000 قطعه در ماه |
جزئیات محصول
| برق مورد نیاز | 12-24 ولت | محدوده خودگردان | 20-2000 ساعت |
|---|---|---|---|
| حساسیت | 16 راه قابل انتخاب/ بالاترین 0.010%Dl/L/کمترین 2.56% | عمل | -40 ~ +70 درجه سانتیگراد |
| زمان پاسخگویی | روشن شدن 10-90ms/ خاموش شدن 10-90ms | مشخصات | 13.6*8.6*5.2 |
| برجسته کردن | آشکارساز حلقه دوگانه صنعتی,آشکارساز حلقه درب با سرعت بالا,آشکارساز حلقه کنترل جداسازی,high speed door loop detector,separation control loop detector |
||
توضیحات محصول
آشکارساز حلقه دوگانه صنعتی برای دربهای سرعت بالا و کنترل جداسازی
عملکردهای اصلی و مزایای محصول
مشخصات فنی
کاربردهای صنعتی معمولی
اتصالات
نشانگرها و سوئیچها:
- LED برق (قرمز): برای نشان دادن "روشن" روشن میشود.
- LED تشخیص CH1:
- روشن ثابت: تشخیص وسیله نقلیه را نشان میدهد.
- چشمک زدن آهسته: یک مدار کوتاه حلقه یا پیچشهای ناکافی پس از حلقه را نشان میدهد.
- چشمک زدن سریع: یک مدار باز حلقه یا پیچشهای بیش از حد پس از حلقه را نشان میدهد.
- LED تشخیص CH2:
- روشن ثابت: تشخیص وسیله نقلیه را نشان میدهد.
- چشمک زدن آهسته: یک مدار کوتاه حلقه یا پیچشهای ناکافی پس از حلقه را نشان میدهد.
- چشمک زدن سریع: یک مدار باز حلقه یا پیچشهای بیش از حد پس از حلقه را نشان میدهد.
انتخاب حساسیت:
- تنظیم حساسیت و فرکانس از طریق یک سوئیچ DIP 7 طرفه و تنظیمات سوئیچ DIP 10 طرفه تسهیل میشود.
- کاربران میتوانند از 8 تنظیم حساسیت مختلف با پیکربندی موقعیتهای سوئیچ DIP مطابق با جداول ارائه شده انتخاب کنند.
- سوئیچهای DIP 6، 7 و 8 حساسیت CH1 را کنترل میکنند که از 0.8 (کمترین حساسیت) تا 0.015 (بیشترین حساسیت) متغیر است.
- سوئیچهای DIP 3، 4 و 5 حساسیت CH2 را کنترل میکنند که از 0.8 (کمترین حساسیت) تا 0.015 (بیشترین حساسیت) متغیر است.
3. سوئیچ 1=S1 : انتخاب عملکرد حلقه کانال 1 (سوئیچ DIP 10 طرفه)
(1)(سوئیچ 1) DIP 1 و DIP 2 افزایش حساسیت ویژه برای هر دو تریلر (هر دو کانال).
(2)(سوئیچ 1=S1) D3، D4، D5 و (سوئیچ 2=S2) D1، D2 تنظیم عملکردهای ویژه (حالت 1، 2، 3 تشخیص جهت. حالت 4، 5، 6 حالت عادی، تشخیص دو حلقه جدا شدهاند)
(3)(سوئیچ 1=S1) D6 و D7 و D8 و (سوئیچ 2=S2) D3 و D4 و D5 تنظیم انتخاب حساسیت CH1 و CH2 (هشت سطح انتخاب).
(4)(سوئیچ 1=S1) D9 و D10 و (سوئیچ 2=S2) D6، D7 تنظیم فرکانس (20 کیلوهرتز تا 100 کیلوهرتز).
* دکمه بازنشانی : لطفاً توجه داشته باشید : LD-200 باید هر بار که تغییری در تنظیمات سوئیچهای Dip ایجاد میشود، بازنشانی شود.
احتیاطهای نصب و عیبیابی:
- اندازه برش سیمپیچ و دستورالعملهای تعبیهسازی همانطور که در نمودار سمت راست نشان داده شده است.
- توصیه میشود از سیمهای فرومغناطیسی برای سیمپیچ القایی با طول کل حداکثر 500 متر استفاده کنید.
- اندازه برش سیمپیچ باید یک مستطیل با طول 1.0 تا 2.0 متر و عرض 0.8 تا 1.2 متر باشد و تا حد امکان از زوایای قائم در گوشهها خودداری شود.
- بررسی اجمالی نصب توصیه شده از دورهای سیمپیچ معمولی پایه:
هنگام نصب، لطفاً دوشاخه و سوکت محصول را در جهت عمودی نگه دارید
کاربرد
سری آشکارساز حلقه وسایل نقلیه دو کاناله JUTAI LD200/202، مجهز به عملکرد تشخیص جهت، برای سناریوهای ورودی و خروجی تک کاناله متعدد ایدهآل است. هنگامی که با کنترلکننده یک درب JUTAI (مدل: AC-11)، مانع دروازه JUTAI (مدل: BR-110) و خواننده RFID دوربرد JUTAI (مدل: PUHF-9) همراه با سیمپیچهای حلقه مقاوم در برابر دمای بالا (مدل: JTHT-11) ادغام میشود، یک راهحل یکپارچه برای سیستمهای کنترل دسترسی ورودی/خروجی تک کاناله ایجاد میکند.
اصل کار به شرح زیر است:
-
فرآیند ورود:
- هنگامی که یک ماشین وارد جامعه یا پارکینگ میشود، دو سیمپیچ حلقه به طور همزمان فشرده میشوند.
- آشکارساز حلقه دو کاناله JUTAI (LD-200/202) خواننده UHF واقع در ورودی را راهاندازی میکند.
- خواننده UHF شناسه کارت را میخواند و از طریق خروجی Wiegand به کنترلکننده (AC-11) ارسال میکند.
- کنترلکننده اعتبار شناسه را تأیید میکند و یک سیگنال رله برای باز کردن مانع دروازه خروجی میدهد.
- ماشین وارد جامعه یا پارکینگ میشود و با عبور از دروازه مانع، بازوی مانع به طور خودکار پایین میآید.
- آشکارساز حلقه تک کاناله JUTAI (LD-100/102) ایمنی و عملکرد ضد خرد شدن را در طول این فرآیند تضمین میکند.
-
فرآیند خروج:
- هنگامی که یک ماشین از جامعه یا پارکینگ خارج میشود، از کنار یک خواننده UHF داخلی عبور میکند.
- LD-200/LD-202 خواننده UHF را راهاندازی میکند، که کارت را میخواند و شناسه را به کنترلکننده ارسال میکند.
- کنترلکننده اعتبار شناسه را تأیید میکند و یک سیگنال رله برای باز کردن مانع دروازه برای خروج ماشین خروجی میدهد.
- با عبور ماشین از دروازه مانع، بازوی مانع به طور خودکار پایین میآید.
- LD-100/102 ایمنی و عملکرد ضد خرد شدن را در طول این فرآیند ارائه میدهد.
-
تشخیص جهت:
- عملکرد تشخیص جهت LD-200/LD-202 تضمین میکند که آشکارساز حلقه دو کاناله دوباره سیگنال را راهاندازی نمیکند وقتی ماشین از خواننده UHF دیگری عبور میکند، بنابراین فقط سوابق ورود یا خروج را در سیستم ثبت میکند.
آشکارساز حلقه دو کاناله JUTAI LD-200/202 همچنین میتواند به عنوان دو آشکارساز حلقه تک کاناله مستقل عمل کند. این پیکربندی برای پارکینگهای استاندارد یک ورودی و یک خروجی مناسب است، جایی که یک مانع و یک خواننده دوربرد در ورودی و خروجی وجود دارد.
در این تنظیم، یک سیمپیچ حلقه برای راهاندازی خواننده و خواندن کارت استفاده میشود، در حالی که سیمپیچ حلقه دیگر به عملکرد ضد خرد شدن مانع اختصاص دارد. با استفاده از LD-200/202 به عنوان دو آشکارساز حلقه مستقل، یک مزیت صرفهجویی در هزینه از دیدگاه اقتصادی وجود دارد. این تنظیم برخی از هزینههای سختافزاری مرتبط با استفاده از آشکارسازهای جداگانه برای هر عملکرد را کاهش میدهد.
این عملکرد با فعال کردن ویژگی حالت کار مستقل LD-200/202 به دست میآید و به آن اجازه میدهد تا به طور موثر در این ظرفیت دوگانه عمل کند.
