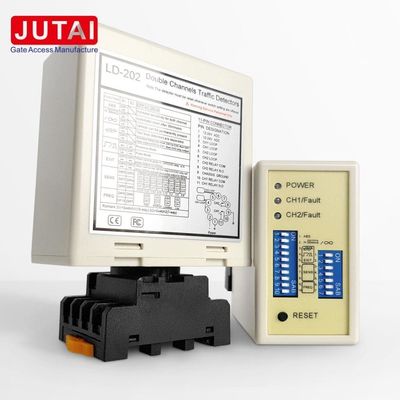

سنسور حلقه دو کاناله با تشخیص جهت برای سیستمهای ورود و خروج پارکینگ
| محل منبع | چین |
|---|---|
| نام تجاری | JUTAI |
| گواهی | CE |
| شماره مدل | LD-202 |
| مدرک | LD-200.202.pdf |
| مقدار حداقل تعداد سفارش | 1 |
| قیمت | negotiable |
| جزئیات بسته بندی | کارتن |
| زمان تحویل | 5 - 8 روز کاری |
| شرایط پرداخت | T/T، L/C، D/A، D/P، Western Union، Paypal، ، Alipay |
| قابلیت ارائه | 1000 قطعه در ماه |
جزئیات محصول
| برق مورد نیاز | 12-24 ولت | محدوده خودگردان | 20-2000 ساعت |
|---|---|---|---|
| حساسیت | 16 راه قابل انتخاب/ بالاترین 0.010%Dl/L/کمترین 2.56% | عمل | -40 ~ +70 درجه سانتیگراد |
| زمان پاسخگویی | روشن شدن 10-90ms/ خاموش شدن 10-90ms | مشخصات | 13.6*8.6*5.2 |
| برجسته کردن | سنسور حلقه دو کاناله,آشکارساز حلقه ورودی و خروجی پارکینگ,سنسور حلقه جهتدار برای پارکینگ |
||
توضیحات محصول
سنسور دو کانال با قضاوت جهت برای سیستم های ورود و خروج پارکینگ
حسگر دو کانال JUTAI یک راه حل اختصاصی برای مدیریت ورود و خروج پارکینگ است.با قضاوت دقیق جهت و انعطاف پذیری دو کانال برای ساده سازی جریان ترافیک و ردیابی اشغالاین سیستم با موانع پارکینگ، سیستم های کنترل دسترسی و ابزار راهنمایی به خوبی کار می کند و به مراکز خرید، مجتمع های مسکونی، فرودگاه ها،و مراکز لجستیک در حالی که به عنوان یک سیستم جهت دهی هماهنگ یا دو سنسور تک کانال مستقل کار می کنند.
مزیت های اصلی
- قضاوت درست جهت:3 حالت قابل تنظیم برای تمایز ترافیک ورودی / خروجی، که امکان شمارش خودکار و کنترل دو طرفه را فراهم می کند.
- تنوع دو کانال:تغییر بین مدیریت یکپارچه جهت یا استفاده جداگانه از یک کانال برای خطوط مختلف، بدون نیاز به سخت افزار اضافی
- اپتیماسیون تریلر:عملکرد افزایش حساسیت (از طریق سوئیچ DIP) جلوگیری از قطع ریل غلط برای وسایل نقلیه بزرگ / تریلر.
- عملیات قابل تنظیم:پشتیبانی از نگه داشتن حضور (مراقبت موقت) و خروجی پالس (فعال سازی مانع) ، با 10 دقیقه تنظیم مجدد خودکار برای غلطکاری.
- طراحی ضد تداخل:حساسیت مستقل 8 سطح (0.015٪ - 0.8٪ DL / L) و فرکانس 4 مرحله (20-100 kHz) در هر کانال، اجتناب از مکالمه متقابل.
- مقاوم در برابر آب و هوا:مقاومت در برابر -40 °C ~ +70 °C، باران و گرد و غبار مناسب برای نقاط ورودی / خروجی داخلی / خارجی.
- نصب آسان:راهنمای سیم کشی واضح و توصیه های چرخش حلقه (بر اساس محیط) راه اندازی در محل را ساده می کند.
مشخصات فنی
| پارامتر | مشخصات |
|---|---|
| نام محصول | حسگر حلقه دو کانال (حكم جهت) |
| مدل ها | LD200 (100-240V AC) / LD202 (12-24V DC) |
| کانال ها | 2 مستقل (برای تشخیص جهت یا استفاده جداگانه تنظیم می شود) |
| وسایل نقلیه هدف | خودروها، کامیون ها، موتورسیکلت ها، تریلرها، وسایل نقلیه تجاری |
| تشخیص جهت | 3 حالت تخصصی (سوئیچ DIP قابل تنظیم) |
| روش های کار | 3 حالت جهت + 3 حالت عادی (حاضر بودن/خروج پالس جداگانه) |
| زمان پاسخ | 10-90 ms (در حال روشن شدن یا خاموش شدن) |
| خروجی رله | 2 رله (یک رله در هر کانال: COM + NO) |
| شاخص های وضعیت | LEDهای قرمز قدرت + سبز CH1/CH2 (ابراز/آگاهی از نقص) |
| تابع تنظیم مجدد | دکمه دستی + 10 دقیقه تنظیم مجدد اتوماتیک (وضعیت عادی) |
| محرک حلقه | 20 تا 2000 μH در هر کانال |
| چرخش های توصیه شده حلقه | 3-4 متر (6 دور) / 4-6 متر (5 دور) / 6-10 متر (4 دور) / 10-20 متر (3 دور) / ≥20 متر (2 دور) |
| تضمین | گارانتی دو ساله سازنده |
کاربردهای کلیدی
- ورودی/خرید گاراژ پارکینگ: فعال سازی موانع و شمارش ترافیک
- پارکینگ های در فضای باز: ردیابی اشغال و جدایی مسیر
- پارکینگ مرکز خرید/استادیوم: مدیریت جریان ترافیک زیاد
- پارکینگ های مسکونی با دروازه: کنترل دسترسی دو طرفه
- پارکینگ فرودگاه / بندر: تشخیص وسایل نقلیه سنگین
- ایستگاه های شارژ EV: مدیریت اشغال و صف
ارتباطات
شاخص ها و سوئیچ
- لامپ قدرت (قرمز):روشن می شود تا نشان دهد "Power ON"
- لامپ تشخیص CH1:
- ثابت روشن: نشان دهنده شناسایی وسیله نقلیه است
- چشمک زدن آهسته: نشان دهنده یک مدار کوتاه حلقه یا پیچ های ناکافی پس از حلقه است
- چشمک زدن سریع: نشان دهنده یک مدار باز حلقه یا پیچیدگی های بیش از حد پس از حلقه است
- لامپ تشخیص CH2:
- ثابت روشن: نشان دهنده شناسایی وسیله نقلیه است
- چشمک زدن آهسته: نشان دهنده یک مدار کوتاه حلقه یا پیچ های ناکافی پس از حلقه است
- چشمک زدن سریع: نشان دهنده یک مدار باز حلقه یا پیچیدگی های بیش از حد پس از حلقه است
انتخاب حساسیت
تنظیم حساسیت و فرکانس از طریق تنظیمات یک سوئیچ 7 طرفه و یک سوئیچ 10 طرفه تسهیل می شود.کاربران می توانند از 8 تنظیمات حساسیت مختلف با پیکربندی موقعیت های سوئیچ پایین بر اساس جداول ارائه شده انتخاب کنند.
- سوئیچ های غوطه ور 6، 7 و 8 حساسیت CH1 را کنترل می کنند، که از 0.8 (کمترین حساسیت) تا 0.015 (حساس ترین) می باشد
- سوئیچ های غوطه ور 3، 4 و 5 حساسیت CH2 را کنترل می کنند، از 0.8 (کمترین حساسیت) تا 0.015 (حساس ترین)
تنظیمات سوئیچ
کلید 1 (S1):انتخاب تابع حلقه کانال 1 (موبایل 10 طرفه)
DIP 1 و DIP 2:افزایش حساسیت ویژه برای هر دو تریلر (هر دو کانال)
D3, D4, D5 و سوئیچ 2 (S2) D1, D2:تنظیم توابع ویژه (Mode1, 2, 3 Direction Detection. Mode 4, 5, 6 حالت عادی، دو حلقه تشخیص جدا شده اند)
D6 و D7 و D8 و سوئیچ 2 (S2) D3 و D4 و D5:تنظیم انتخاب حساسیت CH1 و CH2 (انتخاب هشت سطح)
D9 و D10 و سوئیچ 2 (S2) D6, D7:فرکانس تنظیم (20K تا 100KHz)
دکمه تنظیم مجدد:لطفا توجه داشته باشید: LD-200 باید هر بار که تغییر تنظیمات در سوئیچ های Dip انجام می شود، دوباره تنظیم شود.
احتیاط های نصب و رفع مشکل
- کویل برش اندازه و ورودی دستورالعمل ها به عنوان در نمودار در سمت راست نشان داده شده است
- استفاده از سیم های آهن مغناطیسی برای کویل القایی، با طول کلی تا 500 متر توصیه می شود
- اندازه برش کویل باید یک مستطیل با طول 1.0 به 2.0 متر و عرض 0.8 به 1.2 متر باشد، اجتناب از زاویه های راست در گوشه ها تا حد ممکن
مرور کلی نصب توصیه شده
هنگام نصب، لطفا پلاگین محصول را در جهت عمودی نگه دارید
درخواست
سری دو کانال JUTAI LD200/202 ، مجهز به عملکرد تشخیص جهت ، برای سناریوهای ورود و خروج متعدد یک کانال ایده آل است.هنگامی که با کنترل کننده JUTAI یک درب (مدل: AC-11) ، مانع دروازه JUTAI (مدل: BR-110) ، و خواننده RFID برد طولانی JUTAI (مدل: PUHF-9) ، همراه با کویل های حلقه مقاومت با دمای بالا (مدل: JTHT-11) ،راه حل یکپارچه ای برای سیستم های کنترل دسترسی یک کانال وارد/خرید.
اصل کار
- روند ورود:
- هنگامی که یک ماشین وارد جامعه و یا پارکینگ، دو حلقه کویل به طور همزمان فشار
- JUTAI Double Channel Loop Detector (LD-200/202) خواننده UHF واقع در ورودی را فعال می کند
- خواننده UHF ID کارت را می خواند و آن را به کنترل کننده (AC-11) از طریق خروجی Wiegand ارسال می کند
- کنترل کننده تایید اعتبار ID و خروجی یک سیگنال رله برای باز کردن مانع دروازه
- ماشین وارد جامعه یا پارکینگ می شود، و به عنوان آن را عبور از دروازه مانع، بازوی مانع به طور خودکار کاهش می یابد
- JUTAI Single Channel Loop Detector (LD-100/102) تضمین ایمنی و عملکرد ضد شکستن در طول این فرآیند
- روند خروج:
- وقتی یک ماشین از جامعه یا پارکینگ خارج می شود، از یک خواننده UHF در داخل عبور می کند
- LD-200 / LD-202 خواننده UHF را فعال می کند، که کارت را می خواند و شناسه را به کنترل کننده می فرستد
- کنترل کننده اعتبار شناسنامه را تأیید می کند و یک سیگنال رله را برای باز کردن مانع دروازه برای خروج ماشین صادر می کند
- به عنوان ماشین از طریق دروازه مانع عبور می کند، بازوی مانع به طور خودکار کاهش می یابد
- LD-100/102 عملکرد ایمنی و ضد شکستن را در طول این فرآیند فراهم می کند
- تشخیص جهت:
- عملکرد تشخیص جهت LD-200/LD-202 تضمین می کند که آشکارگر حلقه دو کانال هنگامی که خودرو از یک خواننده UHF دیگر عبور می کند، سیگنال را دوباره فعال نکند.در نتیجه تنها سوابق ورود یا خروج در سیستم ثبت می شود
آشکارگر حلقه دو کانال JUTAI LD-200/202 همچنین می تواند به عنوان دو آشکارگر حلقه یک کانال مستقل کار کند. این پیکربندی برای پارکینگ های استاندارد یک ورودی و یک ورودی مناسب است.که در هر دو ورودی و خروجی یک مانع و یک خواننده دوربرد وجود دارد..
در این تنظیم، یک کویل حلقه برای تحریک خواننده و خواندن کارت استفاده می شود، در حالی که کویل حلقه دیگر به عملکرد ضد شکستن مانع اختصاص دارد.با استفاده از LD-200/202 به عنوان دو آشکارساز حلقه مستقلاین تنظیمات برخی از هزینه های سخت افزاری مرتبط با استفاده از آشکارسازان جداگانه برای هر عملکرد را کاهش می دهد.
این قابلیت با فعال کردن ویژگی حالت کار مستقل LD-200/202 به دست می آید و به آن اجازه می دهد تا به طور موثر در این ظرفیت دوگانه کار کند.
