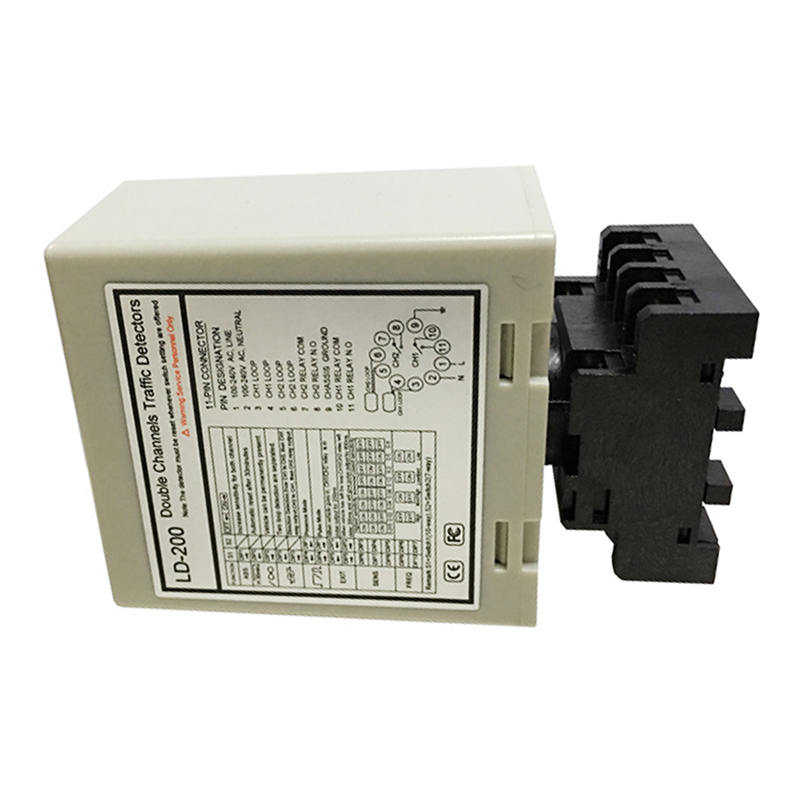

آشکارساز حلقه القایی برق متناوب JUTAI LD-200 برای کنترل دسترسی پارکینگ و دروازه‌های مانع

مزایای کلیدی JUTAI LD-200 برای مدیریت پارکینگ

• راحتی برق AC: ورودی 100-240 ولت AC با تنظیمات برق تجاری استاندارد مطابقت دارد، بنابراین برای نصب JUTAI LD-200 به آداپتورهای اضافی نیاز نخواهید داشت.
• دقت در تمام سطوح: روی آسفالت، بتن و سنگفرش کار می‌کند—مناسب برای پارکینگ‌های روباز که در آن شرایط آب و هوایی و سطحی متفاوت است.
• تنظیم حساسیت 8 سطحی: از سوئیچ DIP برای تنظیم حساسیت برای اتومبیل‌های کوچک، SUVها یا کامیون‌ها استفاده کنید و اطمینان حاصل کنید که JUTAI LD-200 هر وسیله نقلیه را بدون از دست دادن یک تریگر تشخیص می‌دهد.
• نظارت بر وضعیت LED: چراغ برق قرمز و چراغ تشخیص سبز به شما امکان می‌دهد عملکرد آشکارساز JUTAI را به سرعت بررسی کنید و نگهداری و عیب‌یابی را ساده کنید.

چه چیزی JUTAI LD-200 را برای دسترسی به پارکینگ متمایز می‌کند؟

مشخصات فنی JUTAI LD-200

چه کسی به JUTAI LD-200 نیاز دارد؟

• مدیران پارکینگ در مراکز خرید، دفاتر یا دانشگاه‌ها
• مالکان املاک با گاراژهای پارکینگ مجتمع مسکونی
• شرکت‌های کنترل دسترسی که دروازه‌های مانع را برای پارکینگ‌های تجاری نصب می‌کنند

چرا JUTAI LD-202 برای ETC و جاده‌های عوارضی عالی است

• انعطاف‌پذیری برق DC: ورودی 12-24 ولت DC با غرفه‌های عوارض خورشیدی یا پشتیبان‌گیری باتری کار می‌کند و JUTAI LD-202 را برای مکان‌های دورافتاده بزرگراه مناسب می‌کند.
• پاسخ تشخیص سریع: در میلی‌ثانیه تریگر می‌شود تا با خواننده‌های ETC همگام شود و اطمینان حاصل شود که عوارض قبل از عبور وسایل نقلیه از خط پردازش می‌شوند.
• قابلیت اطمینان دو کاناله: دو خط ETC را با یک آشکارساز JUTAI (CH1 و CH2) نظارت کنید و هزینه‌های تجهیزات را برای اپراتورهای عوارض کاهش دهید.
• بادوام برای استفاده در فضای باز: ساخته شده برای مقاومت در برابر شرایط بزرگراه—گرد و غبار، باران و دمای شدید—بنابراین JUTAI LD-202 عملکرد خود را در طول سال حفظ می‌کند.

چگونه JUTAI LD-202 راندمان جمع‌آوری عوارض را بهبود می‌بخشد

مشخصات فنی JUTAI LD-202

چه کسی به JUTAI LD-202 نیاز دارد؟

• اپراتورهای جاده‌های عوارضی که خطوط ETC را مدیریت می‌کنند
• نصب‌کنندگان سیستم ایمنی بزرگراه
• شرکت‌های مدیریت ترافیک برای تنظیمات ایستگاه عوارض

ویژگی‌های کلیدی آشکارساز صنعتی JUTAI برای کنترل دسترسی

• دوام صنعتی: آشکارساز JUTAI که از مواد مقاوم در برابر آب و هوا ساخته شده است، استفاده در فضای باز را در تمام فصول انجام می‌دهد—بدون زنگ‌زدگی، بدون افت عملکرد در باران یا برف.
• حسگر دقیق وسایل نقلیه: فقط وسایل نقلیه فلزی را تشخیص می‌دهد (دوچرخه، عابر پیاده یا زباله را نادیده می‌گیرد)، بنابراین دروازه‌های امنیتی شما فقط برای ترافیک مجاز باز می‌شوند.
• سیم‌کشی آسان: از اتصالات حلقه استاندارد JUTAI (CH1: پین 3،4؛ CH2: پین 5،6) و کنتاکت‌های رله پیروی می‌کند، بنابراین برق‌کاران می‌توانند آن را بدون آموزش اضافی به سرعت نصب کنند.
• تنظیم حساسیت: سوئیچ DIP 8 سطحی به شما امکان می‌دهد برای موتورسیکلت‌های کوچک یا کامیون‌های تحویل بزرگ تنظیم کنید و اطمینان حاصل کنید که آشکارساز JUTAI برای انواع وسایل نقلیه ملک شما کار می‌کند.

چگونه آشکارساز صنعتی JUTAI امنیت ملک را افزایش می‌دهد

مشخصات فنی آشکارساز صنعتی JUTAI

چه کسی به آشکارساز صنعتی JUTAI نیاز دارد؟

• مدیران املاک جامعه دروازه‌دار
• مدیران تأسیسات پارک تجاری
• تیم‌های امنیتی محوطه شرکتی
• نصب‌کنندگان کنترل دسترسی کارخانه تولیدی

اتصالات

شاخص‌ها و سوئیچ‌ها:

• LED برق (قرمز): برای نشان دادن «روشن بودن برق» روشن می‌شود.
• LED تشخیص CH1:
  • روشن ثابت: تشخیص وسیله نقلیه را نشان می‌دهد.
  • چشمک زدن آهسته: یک اتصال کوتاه حلقه یا پیچش‌های ناکافی پس از حلقه را نشان می‌دهد.
  • چشمک زدن سریع: یک مدار باز حلقه یا پیچش‌های بیش از حد پس از حلقه را نشان می‌دهد.
• LED تشخیص CH2:
  • روشن ثابت: تشخیص وسیله نقلیه را نشان می‌دهد.
  • چشمک زدن آهسته: یک اتصال کوتاه حلقه یا پیچش‌های ناکافی پس از حلقه را نشان می‌دهد.
  • چشمک زدن سریع: یک مدار باز حلقه یا پیچش‌های بیش از حد پس از حلقه را نشان می‌دهد.

انتخاب حساسیت:

• تنظیم حساسیت و فرکانس از طریق یک سوئیچ DIP 7 طرفه و تنظیمات سوئیچ DIP 10 طرفه تسهیل می‌شود.
• کاربران می‌توانند از 8 تنظیم حساسیت مختلف با پیکربندی موقعیت‌های سوئیچ DIP مطابق با جداول ارائه شده انتخاب کنند.
• سوئیچ‌های DIP 6، 7 و 8 حساسیت CH1 را کنترل می‌کنند که از 0.8 (کمترین حساسیت) تا 0.015 (بیشترین حساسیت) متغیر است.
• سوئیچ‌های DIP 3، 4 و 5 حساسیت CH2 را کنترل می‌کنند که از 0.8 (کمترین حساسیت) تا 0.015 (بیشترین حساسیت) متغیر است.

3. سوئیچ 1=S1 : انتخاب عملکرد حلقه کانال 1 (سوئیچ DIP 10 طرفه)

(1)(سوئیچ 1) DIP 1 و DIP 2 افزایش حساسیت ویژه برای هر دو تریلر (هر دو کانال).

(2)(سوئیچ 1=S1) D3، D4، D5 و (سوئیچ 2=S2) D1، D2 تنظیم عملکردهای ویژه (حالت 1، 2، 3 تشخیص جهت. حالت 4، 5، 6 حالت عادی، تشخیص دو حلقه جدا شده است)

(3)(سوئیچ 1=S1) D6 و D7 و D8 و (سوئیچ 2=S2) D3 و D4 و D5 انتخاب حساسیت CH1 و CH2 (هشت سطح انتخاب).

(4)(سوئیچ 1=S1) D9 و D10 و (سوئیچ 2=S2) D6، D7 تنظیم فرکانس (20 K تا 100 KHz).

* دکمه بازنشانی: لطفاً توجه داشته باشید: LD-200 باید هر بار که تغییری در تنظیمات سوئیچ‌های Dip ایجاد می‌شود، بازنشانی شود.

احتیاط‌های نصب و عیب‌یابی:

1. اندازه برش سیم‌پیچ و دستورالعمل‌های تعبیه‌سازی همانطور که در نمودار سمت راست نشان داده شده است.
2. توصیه می‌شود از سیم‌های فرومغناطیسی برای سیم‌پیچ القایی با طول کل حداکثر 500 متر استفاده کنید.
3. اندازه برش سیم‌پیچ باید یک مستطیل با طول 1.0 تا 2.0 متر و عرض 0.8 تا 1.2 متر باشد و تا حد امکان از زوایای قائم در گوشه‌ها خودداری شود.
4. بررسی اجمالی نصب توصیه شده از چرخش‌های سیم‌پیچ معمولی پایه:

هنگام نصب، لطفاً دوشاخه و سوکت محصول را در جهت عمودی نگه دارید

کاربرد

سری آشکارساز حلقه وسایل نقلیه دو کاناله JUTAI LD200/202، مجهز به عملکرد تشخیص جهت، برای سناریوهای ورودی و خروجی تک کاناله متعدد ایده‌آل است. هنگامی که با کنترل‌کننده یک در JUTAI (مدل: AC-11)، مانع دروازه JUTAI (مدل: BR-110) و خواننده RFID دوربرد JUTAI (مدل: PUHF-9)، همراه با سیم‌پیچ‌های حلقه مقاوم در برابر دمای بالا (مدل: JTHT-11) ادغام می‌شود، یک راه‌حل یکپارچه برای سیستم‌های کنترل دسترسی ورودی/خروجی تک کاناله ایجاد می‌کند.

اصل کار به شرح زیر است:

1. فرآیند ورود:

   • هنگامی که یک ماشین وارد جامعه یا پارکینگ می‌شود، دو سیم‌پیچ حلقه به طور همزمان فشرده می‌شوند.
   • آشکارساز حلقه دو کاناله JUTAI (LD-200/202) خواننده UHF واقع در ورودی را فعال می‌کند.
   • خواننده UHF شناسه کارت را می‌خواند و از طریق خروجی Wiegand به کنترل‌کننده (AC-11) ارسال می‌کند.
   • کنترل‌کننده اعتبار شناسه را تأیید می‌کند و یک سیگنال رله برای باز کردن مانع دروازه خروجی می‌دهد.
   • ماشین وارد جامعه یا پارکینگ می‌شود و با عبور از دروازه مانع، بازوی مانع به طور خودکار پایین می‌آید.
   • آشکارساز حلقه تک کاناله JUTAI (LD-100/102) ایمنی و عملکرد ضد ضربه را در طول این فرآیند تضمین می‌کند.

2. فرآیند خروج:

   • هنگامی که یک ماشین از جامعه یا پارکینگ خارج می‌شود، از یک خواننده UHF داخلی عبور می‌کند.
   • LD-200/LD-202 خواننده UHF را فعال می‌کند که کارت را می‌خواند و شناسه را به کنترل‌کننده ارسال می‌کند.
   • کنترل‌کننده اعتبار شناسه را تأیید می‌کند و یک سیگنال رله برای باز کردن مانع دروازه برای خروج ماشین خروجی می‌دهد.
   • با عبور ماشین از دروازه مانع، بازوی مانع به طور خودکار پایین می‌آید.
   • LD-100/102 ایمنی و عملکرد ضد ضربه را در طول این فرآیند ارائه می‌دهد.

3. تشخیص جهت:

   • عملکرد تشخیص جهت LD-200/LD-202 تضمین می‌کند که آشکارساز حلقه دو کاناله دوباره سیگنال را فعال نمی‌کند وقتی ماشین از یک خواننده UHF دیگر عبور می‌کند، بنابراین فقط سوابق ورود یا خروج را در سیستم ثبت می‌کند.

آشکارساز حلقه دو کاناله JUTAI LD-200/202 همچنین می‌تواند به عنوان دو آشکارساز حلقه تک کاناله مستقل عمل کند. این پیکربندی برای پارکینگ‌های استاندارد یک ورودی و یک خروجی مناسب است، جایی که یک مانع و یک خواننده دوربرد در ورودی و خروجی وجود دارد.

در این تنظیم، یک سیم‌پیچ حلقه برای فعال کردن خواننده و خواندن کارت استفاده می‌شود، در حالی که سیم‌پیچ حلقه دیگر به عملکرد ضد ضربه مانع اختصاص دارد. با استفاده از LD-200/202 به عنوان دو آشکارساز حلقه مستقل، یک مزیت صرفه‌جویی در هزینه از دیدگاه اقتصادی وجود دارد. این تنظیم برخی از هزینه‌های سخت‌افزاری مرتبط با استفاده از آشکارسازهای جداگانه برای هر عملکرد را کاهش می‌دهد.

این عملکرد با فعال کردن ویژگی حالت کار مستقل LD-200/202 به دست می‌آید و به آن اجازه می‌دهد تا به طور موثر در این ظرفیت دوگانه عمل کند.
