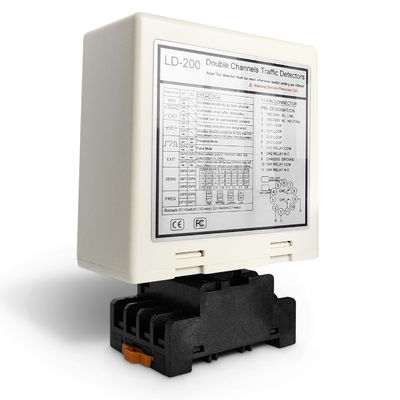

دستگاه تشخیص حلقه دو کانال با حساسیت بالا برای سیستم شمارش وسایل نقلیه دروازه های مانع پارک

JUTAI آشکارساز حلقه کانال دوگانه (LD-200 / LD-202) را ارائه می دهد ، یک راه حل سنجش خودرو با دقت بالا که برای دروازه های مانع پارک ، سیستم های کنترل دسترسی و مدیریت ترافیک طراحی شده است.طراحی شده برای تشخیص قابل اعتماد خودروها، کامیون ها و وسایل نقلیه سنگین، این سنسور حلقه JUTAI عملکرد بدون مشکل دروازه مانع را با حداقل عوامل غلط تضمین می کند.

کاربردهای اصلی آشکارسازان حلقه JUTAI:

✔ پارکینگ ها و گاراژ ها

✔ تابلوهای عوارض و بزرگراه ها

✔ جامعه های محصور شده ️ کنترل دسترسی وسایل نقلیه ایمن

✔ ساختمان های تجاری ️ مدیریت ناوگان و وسایل نقلیه تحویل

✔ فرودگاه ها و مراکز لجستیک ️ تشخیص کامیون ها و وسایل نقلیه سنگین

✔ سیستم های ترافیکی هوشمند شهر

✔ تاسیسات صنعتی ️ سنجش وسایل نقلیه فورک لیفت و ماشین آلات

✔ پارکینگ رویدادها و استادیوم ها

✔ ترمینال های اتوبوس و ترانزیت

چرا "جوتاي" رو انتخاب کردي؟

• حساسیت بالا ️ تشخیص کامیون ها، اتوبوس ها و وسایل نقلیه بزرگ
• تشخیص دو کانال ️ CH1 و CH2 مستقل برای سیستم های چند مسیر
• حساسیت و فرکانس قابل تنظیم بهینه سازی شده برای شرایط مختلف جاده
• خروجی رله قابل اعتماد کنترل مستقیم دروازه های مانع و سیستم های دسترسی
• مقاوم در برابر آب و هوا

مشخصات فنی:

ارتباطات

شاخص ها و سوئیچ ها:

• LED قدرت (RED): برای نشان دادن "Power ON" روشن می شود.
• لامپ تشخیص CH1:
  • ثابت روشن: نشان دهنده شناسایی وسیله نقلیه است.
  • چشمک زدن آهسته: نشان دهنده یک مدار کوتاه حلقه یا پیچ های ناکافی پس از حلقه است.
  • چشمک زدن سریع: نشان دهنده یک مدار باز حلقه یا پیچیدگی های بیش از حد پس از حلقه است.
• LED تشخیص CH2:
  • ثابت روشن: نشان دهنده شناسایی وسیله نقلیه است.
  • چشمک زدن آهسته: نشان دهنده یک مدار کوتاه حلقه یا پیچ های ناکافی پس از حلقه است.
  • چشمک زدن سریع: نشان دهنده یک مدار باز حلقه یا پیچیدگی های بیش از حد پس از حلقه است.

انتخاب حساسیت:

• تنظیم حساسیت و فرکانس از طریق تنظیمات یک سوئیچ 7 طرفه و یک سوئیچ 10 طرفه تسهیل می شود.
• کاربران می توانند از بین 8 تنظیم حساسیت مختلف با پیکربندی موقعیت های سوئیچ پایین بر اساس جداول ارائه شده انتخاب کنند.
• سوئیچ های 6، 7 و 8 حساسیت CH1 را کنترل می کنند، که از 0.8 (کمترین حساسیت) تا 0.015 (حساس ترین) است.
• سوئیچ های 3، 4 و 5 حساسیت CH2 را کنترل می کنند که از 0.8 (کمترین حساسیت) تا 0.015 (حساس ترین) می باشد.

3. سوئیچ 1=S1: کانال 1 انتخاب تابع حلقه (سوئیچ 10 راه)

(1) ((سوئیچ 1) DIP 1 و DIP 2 افزایش حساسیت ویژه برای هر دو تریلر (هر دو کانال).

(2) ((سوئیچ 1=S1) D3، D4، D5 و (سوئیچ 2=S2) D1، D2 تنظیم عملکردهای ویژه (Mode1, 2, 3 تشخیص جهت. حالت 4, 5, 6 حالت عادی، دو تشخیص حلقه جدا هستند)

(3) ((مبدل 1=S1) D6 و D7 و D8 و (مبدل 2=S2) D3 و D4 و D5 تنظیم حساسیت CH1 و CH2 (انتخاب هشت سطح).

(4) ((سوئیچ 1=S1) D9 و D10 و (سوئیچ2=S2) D6, D7 تنظیم فرکانس (20K تا 100KHz).

* دکمه تنظیم مجدد: لطفا توجه داشته باشید: LD-200 باید هر بار که تغییر تنظیمات به سوئیچ های Dip انجام می شود، تنظیم مجدد شود.

احتیاط های نصب و رفع مشکل:

1. اندازه برش کویل و دستورالعمل های جاسازی در نمودار سمت راست نشان داده شده است.
2. توصیه می شود از سیم های آهن مغناطیسی برای کویل القایی با طول کلی تا 500 متر استفاده شود.
3. اندازه برش کویل باید یک مستطیل با طول 1.0 تا 2.0 متر و عرض 0.8 تا 1.2 متر باشد و تا حد ممکن از زاویه های راست اجتناب شود.
4. مرور کلی نصب توصیه شده از پیچ های معمولی اصلی کویل:

در هنگام نصب، لطفا پلگ و سوکت محصول را در جهت عمودی نگه دارید

درخواست

سری دو کانال JUTAI LD200/202 ، مجهز به عملکرد تشخیص جهت ، برای سناریوهای ورود و خروج متعدد یک کانال ایده آل است.هنگامی که با کنترل کننده JUTAI یک درب (مدل: AC-11) ، مانع دروازه JUTAI (مدل: BR-110) ، و خواننده RFID بلند مدت JUTAI (مدل: PUHF-9) ، همراه با کویل های حلقه مقاومت با دمای بالا (مدل: JTHT-11) ،راه حل یکپارچه ای برای سیستم های کنترل دسترسی یک کانال وارد/خرید.

اصل کار این است:

1. روند ورود:

   • هنگامی که یک ماشین وارد جامعه یا پارکینگ می شود، دو حلقه حلقه به طور همزمان فشار داده می شود.
   • آشکارگر حلقه دو کانال JUTAI (LD-200/202) خواننده UHF واقع در ورودی را فعال می کند.
   • خواننده UHF کارت ID را می خواند و آن را از طریق خروجی Wiegand به کنترل کننده (AC-11) ارسال می کند.
   • کنترل کننده اعتبار شناسه را تأیید می کند و یک سیگنال رله را برای باز کردن مانع دروازه صادر می کند.
   • ماشین وارد جامعه یا پارکینگ می شود، و وقتی از دروازه مانع عبور می کند، بازوی مانع به طور خودکار پایین می آید.
   • آشکارساز حلقه ی یک کانال JUTAI (LD-100/102) عملکرد ایمنی و ضد شکستن را در طول این فرآیند تضمین می کند.

2. روند خروج:

   • وقتی یک ماشین از جامعه یا پارکینگ خارج می شود، از یک خواننده UHF داخلی عبور می کند.
   • LD-200 / LD-202 خواننده UHF را فعال می کند که کارت را می خواند و شناسه را به کنترل کننده ارسال می کند.
   • کنترل کننده اعتبار شناسنامه را تأیید می کند و یک سیگنال رله را برای باز کردن مانع دروازه برای خروج ماشین صادر می کند.
   • وقتی ماشین از دروازه عبور می کند، بازوی مانع به طور خودکار پایین می آید.
   • LD-100/102 عملکرد ایمنی و ضد شکستن را در طول این فرآیند فراهم می کند.

3. تشخیص جهت:

   • عملکرد تشخیص جهت LD-200/LD-202 تضمین می کند که آشکارگر حلقه دو کانال هنگامی که خودرو از یک خواننده UHF دیگر عبور می کند، سیگنال را دوباره فعال نکند.در نتیجه تنها سوابق ورود یا خروج در سیستم ثبت می شود.

آشکارگر حلقه دو کانال JUTAI LD-200/202 همچنین می تواند به عنوان دو آشکارگر حلقه یک کانال مستقل کار کند. این پیکربندی برای پارکینگ های استاندارد یک ورودی و یک ورودی مناسب است.که در هر دو ورودی و خروجی یک مانع و یک خواننده دوربرد وجود دارد..

در این تنظیم، یک کویل حلقه برای تحریک خواننده و خواندن کارت استفاده می شود، در حالی که کویل حلقه دیگر به عملکرد ضد شکستن مانع اختصاص دارد.با استفاده از LD-200/202 به عنوان دو آشکارساز حلقه مستقلاین تنظیمات برخی از هزینه های سخت افزاری مرتبط با استفاده از آشکارسازان جداگانه برای هر عملکرد را کاهش می دهد.

این قابلیت با فعال کردن ویژگی حالت کار مستقل LD-200/202 به دست می آید و به آن اجازه می دهد تا به طور موثر در این ظرفیت دوگانه کار کند.
