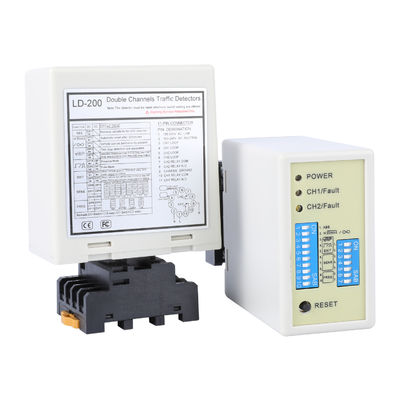

شناسایی وسیله نقلیه با آشکارگر حلقه حساسیت بالا برای سیستم پارکینگ

JUTAI Loop Detector یک سنسور حضور خودرو با عملکرد بالا است که برای تشخیص قابل اعتماد در سیستم های دروازه های مانع پارک طراحی شده است.با دقت وسایل نقلیه از جمله کامیون های بزرگ را با تشخیص تغییرات در حلقه های محرک در سطح جاده تشخیص می دهدبا حساسیت قابل تنظیم و حالت های عملیاتی متعدد، این سنسور حلقه ای تشخیص دقیق خودرو را برای برنامه های کنترل دسترسی و مدیریت ترافیک تضمین می کند.جوامع محصور، اتاق های پرداخت و ورودی های وسایل نقلیه تجاری که در آن سنجش قابل اعتماد وسایل نقلیه بسیار مهم است.

ویژگی های کلیدی:

• تشخیص دو کانال خودرو

• حساسیت قابل تنظیم برای انواع مختلف وسایل نقلیه از جمله کامیون ها

• حالت های تشخیص چندگانه جهت و حضور

• خروجی رله برای کنترل دروازه های مانع

• نصب و تنظیم حلقه آسان

• شاخص های LED برای قدرت و وضعیت تشخیص

• طراحی جمع و جور و با دوام برای استفاده در فضای باز

مشخصات فنی:

این آشکارساز حلقه یک راه حل موثر برای تشخیص اتوماتیک خودرو در سیستم های دروازه های مانع پارکینگ فراهم می کند و کنترل دسترسی بدون مشکل و ایمن را تضمین می کند.

کاربردها:

1. سیستم های مدیریت ترافیک: در سیستم های کنترل ترافیک برای تشخیص وسایل نقلیه در تقاطع ها، اتاق های پرداخت هزینه ها و ورودی ها / خروجی های پارکینگ مورد استفاده قرار می گیرد و مدیریت موثر جریان ترافیک را تسهیل می کند.
2. اتوماسیون دروازه: در سیستم های کنترل دروازه برای باز و بسته شدن اتوماتیک دروازه ها در محیط های مسکونی، تجاری و صنعتی ادغام شده و امنیت و راحتی را افزایش می دهد.
3. امکانات پارکینگ: در پارکینگ ها و گاراژ ها نصب شده است تا ورود و خروج وسایل نقلیه، شمارش وسایل نقلیه و اجرای مقررات پارکینگ را مدیریت کند و استفاده از فضای پارکینگ را بهینه کند.
4. کنترل دسترسی: در سیستم های کنترل دسترسی برای اجازه ورود خودرو به مکان های امن مانند جوامع محصور شده، تاسیسات صنعتی و پایگاه های نظامی استفاده می شود.تضمین دسترسی کنترل شده و امنیت.
5. کنترل چراغ راهنمایی: برای ایجاد تغییرات چراغ راهنمایی بر اساس حضور و جهت خودرو استفاده می شود، بهینه سازی جریان ترافیک و به حداقل رساندن ازدحام در تقاطع ها و جاده ها.
6. شمارش وسایل نقلیه: در برنامه های شمارش وسایل نقلیه برای مطالعات ترافیک، نظارت بر اشغال پارکینگ و تجزیه و تحلیل ترافیک خرده فروشی استفاده می شود.ارائه بینش ارزشمندی برای مدیریت ترافیک و عملیات تجاری.

ارتباطات

شاخص ها و سوئیچ ها:

• LED قدرت (RED): برای نشان دادن "Power ON" روشن می شود.
• لامپ تشخیص CH1:
  • ثابت روشن: نشان دهنده شناسایی وسیله نقلیه است.
  • چشمک زدن آهسته: نشان دهنده یک مدار کوتاه حلقه یا پیچ های ناکافی پس از حلقه است.
  • چشمک زدن سریع: نشان دهنده یک مدار باز حلقه یا پیچیدگی های بیش از حد پس از حلقه است.
• LED تشخیص CH2:
  • ثابت روشن: نشان دهنده شناسایی وسیله نقلیه است.
  • چشمک زدن آهسته: نشان دهنده یک مدار کوتاه حلقه یا پیچ های ناکافی پس از حلقه است.
  • چشمک زدن سریع: نشان دهنده یک مدار باز حلقه یا پیچیدگی های بیش از حد پس از حلقه است.

انتخاب حساسیت:

• تنظیم حساسیت و فرکانس از طریق تنظیمات یک سوئیچ 7 طرفه و یک سوئیچ 10 طرفه تسهیل می شود.
• کاربران می توانند از بین 8 تنظیم حساسیت مختلف با پیکربندی موقعیت های سوئیچ پایین بر اساس جداول ارائه شده انتخاب کنند.
• سوئیچ های 6، 7 و 8 حساسیت CH1 را کنترل می کنند، که از 0.8 (کمترین حساسیت) تا 0.015 (حساس ترین) است.
• سوئیچ های 3، 4 و 5 حساسیت CH2 را کنترل می کنند که از 0.8 (کمترین حساسیت) تا 0.015 (حساس ترین) می باشد.

3. سوئیچ 1=S1: کانال 1 انتخاب تابع حلقه (سوئیچ 10 راه)

(1) ((سوئیچ 1) DIP 1 و DIP 2 افزایش حساسیت ویژه برای هر دو تریلر (هر دو کانال).

(2) ((سوئیچ 1=S1) D3، D4، D5 و (سوئیچ 2=S2) D1، D2 تنظیم عملکردهای ویژه (Mode1, 2, 3 تشخیص جهت. حالت 4, 5, 6 حالت عادی، دو تشخیص حلقه جدا هستند)

(3) ((مبدل 1=S1) D6 و D7 و D8 و (مبدل 2=S2) D3 و D4 و D5 تنظیم حساسیت CH1 و CH2 (انتخاب هشت سطح).

(4) ((سوئیچ 1=S1) D9 و D10 و (سوئیچ2=S2) D6, D7 تنظیم فرکانس (20K تا 100KHz).

* دکمه تنظیم مجدد: لطفا توجه داشته باشید: LD-200 باید هر بار که تغییر تنظیمات به سوئیچ های Dip انجام می شود، تنظیم مجدد شود.

احتیاط های نصب و رفع مشکل:

1. اندازه برش کویل و دستورالعمل های جاسازی در نمودار سمت راست نشان داده شده است.
2. توصیه می شود از سیم های آهن مغناطیسی برای کویل القایی با طول کلی تا 500 متر استفاده شود.
3. اندازه برش کویل باید یک مستطیل با طول 1.0 تا 2.0 متر و عرض 0.8 تا 1.2 متر باشد و تا حد ممکن از زاویه های راست اجتناب شود.
4. مرور کلی نصب توصیه شده از پیچ های معمولی اصلی کویل:

در هنگام نصب، لطفا پلگ و سوکت محصول را در جهت عمودی نگه دارید

درخواست

سری دو کانال JUTAI LD200/202 ، مجهز به عملکرد تشخیص جهت ، برای سناریوهای ورود و خروج متعدد یک کانال ایده آل است.هنگامی که با کنترل کننده JUTAI یک درب (مدل: AC-11) ، مانع دروازه JUTAI (مدل: BR-110) ، و خواننده RFID بلند مدت JUTAI (مدل: PUHF-9) ، همراه با کویل های حلقه مقاومت با دمای بالا (مدل: JTHT-11) ،راه حل یکپارچه ای برای سیستم های کنترل دسترسی یک کانال وارد/خرید.

اصل کار این است:

1. روند ورود:

   • هنگامی که یک ماشین وارد جامعه یا پارکینگ می شود، دو حلقه حلقه به طور همزمان فشار داده می شود.
   • آشکارگر حلقه دو کانال JUTAI (LD-200/202) خواننده UHF واقع در ورودی را فعال می کند.
   • خواننده UHF کارت ID را می خواند و آن را از طریق خروجی Wiegand به کنترل کننده (AC-11) ارسال می کند.
   • کنترل کننده اعتبار شناسه را تأیید می کند و یک سیگنال رله را برای باز کردن مانع دروازه صادر می کند.
   • ماشین وارد جامعه یا پارکینگ می شود، و وقتی از دروازه مانع عبور می کند، بازوی مانع به طور خودکار پایین می آید.
   • آشکارساز حلقه ی یک کانال JUTAI (LD-100/102) عملکرد ایمنی و ضد شکستن را در طول این فرآیند تضمین می کند.

2. روند خروج:

   • وقتی یک ماشین از جامعه یا پارکینگ خارج می شود، از یک خواننده UHF داخلی عبور می کند.
   • LD-200 / LD-202 خواننده UHF را فعال می کند که کارت را می خواند و شناسه را به کنترل کننده ارسال می کند.
   • کنترل کننده اعتبار شناسنامه را تأیید می کند و یک سیگنال رله را برای باز کردن مانع دروازه برای خروج ماشین صادر می کند.
   • وقتی ماشین از دروازه عبور می کند، بازوی مانع به طور خودکار پایین می آید.
   • LD-100/102 عملکرد ایمنی و ضد شکستن را در طول این فرآیند فراهم می کند.

3. تشخیص جهت:

   • عملکرد تشخیص جهت LD-200/LD-202 تضمین می کند که آشکارگر حلقه دو کانال هنگامی که خودرو از یک خواننده UHF دیگر عبور می کند، سیگنال را دوباره فعال نکند.در نتیجه تنها سوابق ورود یا خروج در سیستم ثبت می شود.

آشکارگر حلقه دو کانال JUTAI LD-200/202 همچنین می تواند به عنوان دو آشکارگر حلقه یک کانال مستقل کار کند. این پیکربندی برای پارکینگ های استاندارد یک ورودی و یک ورودی مناسب است.که در هر دو ورودی و خروجی یک مانع و یک خواننده دوربرد وجود دارد..

در این تنظیم، یک کویل حلقه برای تحریک خواننده و خواندن کارت استفاده می شود، در حالی که کویل حلقه دیگر به عملکرد ضد شکستن مانع اختصاص دارد.با استفاده از LD-200/202 به عنوان دو آشکارساز حلقه مستقلاین تنظیمات برخی از هزینه های سخت افزاری مرتبط با استفاده از آشکارسازان جداگانه برای هر عملکرد را کاهش می دهد.

این قابلیت با فعال کردن ویژگی حالت کار مستقل LD-200/202 به دست می آید و به آن اجازه می دهد تا به طور موثر در این ظرفیت دوگانه کار کند.
