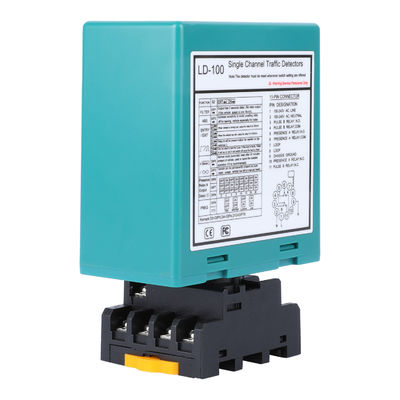

Adjustable Loop Detector for Parking Boom Barrier with Relay Output to Detect Trucks

نام تجاری: JUTAI (Shenzhen Jutai Comm Co., Ltd.)

مدل: LD-100 (AC 100-240V) / LD-102 (DC 12-24V)

نام‌های جایگزین: آشکارساز حلقه، حسگر حلقه، سنسور حلقه خودرو، سنسور ورودی پارکینگ

بررسی اجمالی محصول

این آشکارساز حلقه تک کاناله برای شناسایی وسایل نقلیه با حس کردن تغییرات میدان الکترومغناطیسی ایجاد شده توسط یک حلقه القایی مناسب نصب شده در سطح زمین یا زیر آن طراحی شده است. این به عنوان یک جزء قابل اعتماد در سیستم های خودکار عمل می کند که به تشخیص دقیق وسیله نقلیه مانند موانع ورودی و خروجی پارکینگ، درب های سقفی صنعتی و نقاط کنترل دسترسی نیاز دارند.

این واحد قابلیت شناسایی وجود انواع وسایل نقلیه از جمله کامیون، موتور سیکلت و لیفتراک را دارد. این گزینه‌های خروجی لحظه‌ای و پیوسته را از طریق کنتاکت‌های رله‌اش ارائه می‌دهد و به آن اجازه می‌دهد برای انواع عملکردهای کنترلی مانند باز کردن دروازه، فعال کردن چراغ یا شمارش وسایل نقلیه استفاده شود.

ویژگی های اصلی

• طراحی شده برای کار با حلقه های وسایل نقلیه القایی نصب شده در پارکینگ ها، اسکله های بارگیری و ورودی های صنعتی

• تشخیص قابل اعتماد برای طیف گسترده ای از انواع وسایل نقلیه مانند اتومبیل های سواری، کامیون های تجاری، موتور سیکلت های دو چرخ و لیفتراک های صنعتی را فراهم می کند.

• مجهز به دو خروجی رله جداگانه که می تواند برای نشان دادن حضور یا یک رویداد ماشه لحظه ای استفاده شود

• کنترل حساسیت قابل تنظیم به نصاب اجازه می دهد تا عملکرد آشکارساز را با اندازه حلقه، چرخش سیم و محیط نصب مطابقت دهد.

• چندین گزینه پیکربندی از طریق تنظیمات سوئیچ DIP با استفاده آسان در دسترس است

• بسته به انتخاب مدل، از هر دو نسخه برق AC و DC پشتیبانی می کند

• طراحی شده برای عملکرد پایدار در هر دو محیط داخلی و خارجی در صورت نصب در محفظه های مناسب

موارد استفاده رایج

• سیستم های دروازه مانع پارکینگ خودکار که نیاز به حضور وسیله نقلیه قبل از باز یا بسته شدن دارند

• درهای تاسیسات صنعتی و کرکره های غلتکی که در آن لیفتراک و سایر ماشین آلات باید شناسایی شوند

• ایستگاه های عوارض و ایست های بازرسی ورودی که باید قبل از اقدام، وسایل نقلیه را شناسایی کرد

• سیستم های کنترل دسترسی که ورود را بر اساس تشخیص وسیله نقلیه محدود یا اجازه می دهند

• برنامه های مدیریت ترافیک و شمارش وسایل نقلیه

• سیستم های ورود مبتنی بر زمان و راه حل های مدیریت پارکینگ

• محل های بارگیری انبارها و مناطق تجهیزاتی که با وسیله نقلیه کار می کنند

انواع خودروهای پشتیبانی شده

آشکارساز حلقه برای تشخیص اشکال مختلف وسایل نقلیه با بدنه فلزی، از جمله اما نه محدود به موارد زیر موثر است:

• وسایل نقلیه مسافربری استاندارد

• کامیون های تجاری و وانت باربری

• موتور سیکلت و اسکوتر

• لیفتراک صنعتی و ماشین آلات کوچک

• سایر وسایل نقلیه با جرم فلزی کافی برای تغییر میدان حلقه

نصب صحیح حلقه القایی برای اطمینان از نتایج تشخیص منسجم و دقیق ضروری است.

روش های تشخیص

این دستگاه از دو روش اصلی تشخیص خودرو پشتیبانی می کند:

• حالت تشخیص حضور: رله خروجی را تا زمانی که وسیله نقلیه روی حلقه باقی می ماند فعال نگه می دارد. برای باز نگه داشتن دروازه یا نشان دادن فضای اشغال شده مفید است.

• حالت تشخیص پالس: هنگامی که یک وسیله نقلیه برای اولین بار شناسایی می شود، یک سیگنال خروجی کوتاه تولید می کند. معمولاً برای شروع یک عمل مانند باز کردن مانع یا ضبط یک ورودی استفاده می شود.

تنظیمات تشخیص

• سطح حساسیت: برای اطمینان از عملکرد مناسب با تنظیمات حلقه های مختلف قابل تنظیم است. تنظیمات حساس تر برای چرخش سیم های کوچکتر یا کمتر مناسب هستند. تنظیمات کمتر حساس با حلقه های بزرگتر یا مناطق پرترافیک بهتر کار می کنند.

• زمان فعال سازی رله: مدت زمان خروجی را می توان به گونه ای تنظیم کرد که با نیازهای دستگاه کنترل شده مطابقت داشته باشد، مانند مدت زمانی که یک دروازه باید باز بماند.

• انتخاب حالت: برای کاهش تداخل، بین رفتارهای عملیاتی مختلف از جمله تنظیم مجدد خودکار، نگه داشتن دستی، حالت تست و گزینه های فرکانس انتخاب کنید.

• محدوده فرکانس: قابل تنظیم برای کمک به جلوگیری از مکالمه متقابل هنگامی که چندین آشکارساز در نزدیکی نصب شده اند

هر گونه تنظیمی که در تنظیمات سوئیچ DIP انجام شود، برای اعمال نیاز به تنظیم مجدد دستگاه دارد.

جزئیات نصب حلقه

آشکارساز متکی به یک یا چند حلقه القایی است که در زمین نصب شده اند. این حلقه‌ها معمولاً از سیم مسی رشته‌ای ساخته می‌شوند که به شکل حلقه نصب شده و سپس با استفاده از مواد بادوام مانند اپوکسی یا آسفالت در روسازی آب بندی می‌شوند.

راهنمایی کلی برای چرخش حلقه بر اساس اندازه حلقه:

• حلقه ها در حدود 3 تا 4 متر در محیط: 6 چرخش سیم

• حلقه ها در حدود 4 تا 6 متر: 5 دور

• حلقه ها در حدود 6 تا 10 متر: 4 دور

• حلقه ها در حدود 10 تا 20 متر: 3 دور

• حلقه های بیش از 20 متر: 2 دور

برای بهترین نتایج، اگر از چندین واحد در یک منطقه استفاده می شود، حلقه ها باید حداقل 2 متر از یکدیگر فاصله داشته باشند. کابل های طولانی تر بین حلقه و آشکارساز باید از کابل محافظ برای حفظ یکپارچگی سیگنال استفاده کنند.

گزینه های منبع تغذیه

• مدل LD-100: برای ورودی برق 100-240 ولت AC طراحی شده است

• مدل LD-102: برای ورودی برق 12-24 ولت DC طراحی شده است

نسخه ای را انتخاب کنید که با منبع برق موجود شما مطابقت دارد تا از عملکرد صحیح و نصب آسان تر اطمینان حاصل کنید.

چرا این یک انتخاب قابل اعتماد است

• مورد اعتماد نصاب ها برای استفاده در پارکینگ و برنامه های دسترسی واقعی

• به اندازه کافی انعطاف پذیر است تا بتواند انواع مختلف خودرو و تنظیمات حلقه را انجام دهد

• پیکربندی و تنظیم آسان بدون برنامه نویسی پیچیده

• طراحی شده برای قابلیت اطمینان طولانی مدت در محیط های داخلی و خارجی

• سازگار با طیف گسترده ای از کنترلرهای دروازه، سیستم های دسترسی و دستگاه های اتوماسیون

پارامترهای محصول:



سوئیچ 2 (تنظیمات سوئیچ)


1.DIP 1 و DIP 2 تنظیم توابع ویژه


خروجی رله B تنظیم DIP 3 و DIP 4


3. DIP 5 تنظیم تنظیم مجدد خودکار


4. DIP 6 & DIP 7 & DIP 8 Setting Relay A Delay


5. فرکانس تنظیم DIP 9 و DIP 10 (40 K تا 100 KHz). برای جلوگیری از تداخل استفاده می شود



نصب حلقه:






در مقایسه با برندهای دیگر



تولید انبوه:

خط تولید ما تولید انبوه کارآمد، کنترل کیفیت دقیق و آزمایش کامل قبل از حمل را تضمین می کند تا محصولات آشکارساز حلقه را با نهایت کمال ارائه دهد.




LD-100 تک کانال، جعبه ای، 1 نوع 11 پین متصل 100-240VAC (استاندارد اتحادیه اروپا)
LD-102 تک کانال، جعبه ای، 1 نوع 11 پین متصل 12-24VADC (استاندارد اتحادیه اروپا)
LD-105 تک کانال، جعبه ای، 2 نوع 11 پین متصل به 100-240VAC (استاندارد ایالات متحده)
LD-106 تک کانال، جعبه ای، 2 نوع 11 پین متصل 12-24VADC (استاندارد ایالات متحده)



صدور گواهینامه:




سوالات متداول:

1. چگونه می توانیم به شما اعتماد کنیم؟ JUTAI یک تولید کننده حرفه ای آشکارسازهای حلقه خودرو با بیش از 15 سال تجربه است. ما تمام مارک های اروپا و چین را با درک تفاوت ها آزمایش کرده ایم. آشکارساز حلقه ما برای پروژه های شما مناسب است.

2. چرا ما را انتخاب کنید؟ هدف ما یک موقعیت تجاری برد-برد است!!!

   • ردیاب حلقه جوتای دارای 2 سال گارانتی از تاریخ تحویل می باشد.
   • خدمات پس از فروش 24/7 با پشتیبانی آنلاین برای هرگونه مشکل فنی.
   • ما سفارشات کوچک یا بزرگ (OEM/ODM) را می پذیریم.
   • تعویض محصولات جدید در صورت بروز مشکل در محصول.
   • حفاظت از بازار برای مشتریان

3. MOQ شما چیست؟ ما سفارشات نمونه یا سفارشات بزرگ را می پذیریم. ما می دانیم که مشتریان جدید ممکن است بخواهند نمونه هایی را برای ارزیابی کیفیت و خدمات ما آزمایش کنند.

4. زمان تحویل شما چقدر است؟ حدود 2 تا 10 روز کاری بسته به مقدار دقیق سفارش و در دسترس بودن موجودی است.

5. آیا می توان محصولات شما را سفارشی کرد؟ بله، قطعا. لطفاً نیازهای دقیق خود را با تیم فروش ما در میان بگذارید، زیرا ما خدمات OEM/ODM را ارائه می دهیم.
