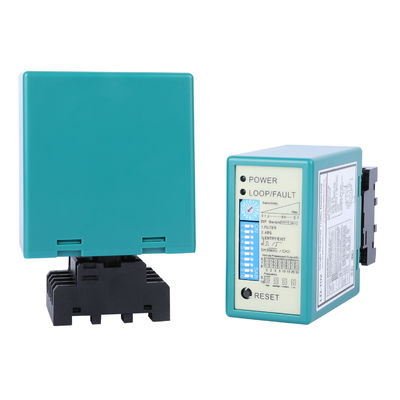

Single Channel Vehicle Loop Sensor for Parking Barrier Gates Trucks Motorcycles and Industrial Forklifts

برند: JUTAI (Shenzhen Jutai Comm Co., Ltd.)

مدل: LD-100 (AC 100-240V) / LD-102 (DC 12-24V)

نام های جایگزین: سنجش حلقه، حسگر حلقه، حسگر حلقه خودرو، حسگر ورود پارکینگ

خلاصه ی محصول

This single channel loop detector is engineered to identify vehicles by sensing changes in the electromagnetic field created by a properly installed inductive loop placed in or under the ground surfaceاین دستگاه به عنوان یک قطعه قابل اعتماد در سیستم های خودکار که نیاز به تشخیص دقیق خودرو مانند موانع ورودی و خروج پارکینگ، درهای صنعتی و نقاط کنترل دسترسی دارند، عمل می کند.

این واحد قادر به شناسایی حضور انواع مختلف وسایل نقلیه از جمله کامیون ها، موتورسیکلت ها و فورتکلفت ها است.این هر دو گزینه خروجی لحظه ای و مداوم را از طریق تماس های رله خود ارائه می دهد، اجازه می دهد تا برای انواع عملکردهای کنترل مانند باز کردن یک دروازه، فعال کردن یک چراغ یا شمارش وسایل نقلیه استفاده شود.

ویژگی های اصلی

• طراحی شده برای کار با حلقه های محرک خودرو نصب شده در پارکینگ ها، اسکله های بارگیری و ورودی های صنعتی

• تشخیص قابل اعتماد برای طیف گسترده ای از انواع وسایل نقلیه مانند اتومبیل های شخصی، کامیون های تجاری، موتورسیکلت های دو چرخ و قالپاق های صنعتی

• مجهز به دو خروجی رله جداگانه است که می تواند برای نشان دادن حضور یا یک رویداد لحظه ای استفاده شود.

• کنترل حساسیت تنظیم پذیر به نصب کنندگان اجازه می دهد عملکرد آشکارگر را با اندازه حلقه، چرخش سیم و محیط نصب مطابقت دهند

• گزینه های پیکربندی متعدد از طریق تنظیمات آسان برای استفاده از سوئیچ DIP

• پشتیبانی از هر دو نسخه قدرت AC و DC بسته به انتخاب مدل

• طراحی شده برای عملکرد پایدار در محیط های داخلی و خارجی هنگامی که در محفظه های مناسب نصب می شود

موارد استفاده متداول

• سیستم های اتوماتیک دروازه های مانع پارکینگ که قبل از باز کردن یا بسته شدن نیاز به حضور وسیله نقلیه دارند

• درهای تاسیسات صنعتی و پلکان های رولر که در آن ها باید فولکلورها و سایر ماشین آلات شناسایی شوند

• ایستگاه های پولی و نقاط بازرسی ورودی که در آن خودروها باید قبل از حرکت شناسایی شوند

• سیستم های کنترل دسترسی که دسترسی را بر اساس شناسایی وسیله نقلیه محدود یا مجاز می کنند

• برنامه های مدیریت ترافیک و شمارش وسایل نقلیه

• سیستم های ورود مبتنی بر زمان و راه حل های مدیریت پارکینگ

• محوطه های بارگیری انبار و مناطق تجهیزات راننده

انواع وسایل نقلیه پشتیبانی شده

آشکارساز حلقه برای شناسایی انواع مختلف وسایل نقلیه دارای بدنه فلزی موثر است، از جمله اما محدود به:

• وسایل نقلیه شخصی استاندارد

• کامیون های تجاری و وانت های تحویل

• موتور و اسکوتر

• ماشین آلات صنعتی و ماشین آلات کوچک

• سایر وسایل نقلیه با جرم فلزی کافی برای تغییر میدان حلقه

نصب مناسب حلقه محرک برای اطمینان از نتایج تشخیص ثابت و دقیق ضروری است.

روش های تشخیص

این دستگاه از دو روش اصلی تشخیص وسیله نقلیه پشتیبانی می کند:

• حالت تشخیص حضور: رله خروجی را تا زمانی که یک وسیله نقلیه در حلقه باقی بماند فعال نگه می دارد. برای باز نگه داشتن دروازه یا نشان دادن اشغال یک فضای مفید است.

• حالت تشخیص پالس: یک سیگنال خروجی کوتاه را هنگامی که یک وسیله نقلیه برای اولین بار شناسایی می شود تولید می کند. معمولاً برای شروع یک اقدام مانند باز کردن یک مانع یا ثبت ورود استفاده می شود.

تنظیمات تشخیص

• سطح حساسیت: می تواند برای اطمینان از عملکرد مناسب با پیکربندی های مختلف حلقه تنظیم شود. تنظیمات حساس تر برای چرخش سیم های کوچکتر یا کمتر مناسب است.تنظیمات کمتر حساس با حلقه های بزرگتر یا مناطق پر ترافیک بهتر کار می کنند.

• زمان فعال سازی رله: مدت زمان خروجی را می توان برای مطابقت با نیازهای دستگاه کنترل شده تنظیم کرد، مانند مدت زمانی که یک دروازه باید باز بماند.

• انتخاب حالت: انتخاب از بین رفتارهای عملیاتی مختلف از جمله تنظیم مجدد خودکار، نگه داشتن دستی، حالت تست و گزینه های فرکانس برای کاهش تداخل.

• محدوده فرکانس: قابل تنظیم برای جلوگیری از مکالمات متقاطع هنگامی که چندین آشکارساز در نزدیکی نصب شده اند

هر گونه تنظیمات انجام شده در تنظیمات سوئیچ DIP نیاز به تنظیم مجدد دستگاه دارد تا موثر شود.

جزئیات نصب حلقه

آشکارساز بر یک یا چند حلقه محرک که در زمین نصب شده است متکی است.این حلقه ها به طور معمول از سیم مس پیچ خورده ساخته شده اند که به شکل حلقه ای نصب شده و سپس با استفاده از یک ماده پایدار مانند اپوکسی یا آسفالت به پیاده رو بسته می شوند.

راهنمای کلی برای چرخش حلقه بر اساس اندازه حلقه:

• حلقه های حدود 3 تا 4 متر در محدوده: 6 سیم دور

• حلقه ها حدود 4 تا 6 متر: 5 دور

• حلقه ها حدود 6 تا 10 متر: 4 دور

• حلقه ها حدود 10 تا 20 متر: 3 دور

• حلقه های بیش از 20 متر: 2 دور

برای بهترین نتایج، حلقه ها باید حداقل 2 متر از یکدیگر فاصله داشته باشند اگر چندین واحد در یک منطقه استفاده شود.کابل های طولانی تر بین حلقه و آشکارگر باید از کابل محافظ استفاده کنند تا یکپارچگی سیگنال را حفظ کنند.

گزینه های تامین برق

• مدل LD-100: برای ورودی برق AC 100-240V طراحی شده است

• مدل LD-102: برای ورودی برق 12-24V DC طراحی شده است

نسخه ای را انتخاب کنید که با منبع برق موجود شما مطابقت داشته باشد تا عملکرد درست و نصب آسان تر را تضمین کند.

چرا این انتخاب قابل اعتماد است

• قابل اعتماد توسط نصب کنندگان برای استفاده در برنامه های واقعی پارکینگ و دسترسی

• به اندازه کافی انعطاف پذیر برای کار با انواع مختلف خودرو و تنظیمات حلقه

• آسان برای پیکربندی و تنظیم بدون برنامه نویسی پیچیده

• طراحی شده برای قابلیت اطمینان طولانی مدت در محیط های داخلی و خارجی

• سازگار با طیف گسترده ای از کنترل کننده های دروازه، سیستم های دسترسی و دستگاه های اتوماسیون

پارامترهای محصول:



سوئیچ 2 (تنظیمات دیپ سوئیچ)


1DIP 1 و DIP 2 تنظیم عملکردهای ویژه


2.DIP 3 و DIP 4 تنظیم رله B خروجی


3. تنظیم DIP 5 تنظیم مجدد اتوماتیک


4. DIP 6 و DIP 7 و DIP 8 تنظیم رله یک تاخیر


5. DIP 9 و DIP 10 تنظیم فرکانس (40 K تا 100 KHz). استفاده می شود برای جلوگیری از تداخل



نصب حلقه:





در مقایسه با مارک های دیگر



تولید انبوه:

خط تولید ما تولید انبوه کارآمد، کنترل کیفیت دقیق و آزمایش کامل قبل از حمل و نقل را تضمین می کند تا محصولات سنجش حلقه را از بالاترین کمال ارائه دهد.




LD-100 یک کانال، باکس شده، 1 نوع 11 پین متصل 100-240VAC ((استانداردهای اتحادیه اروپا)
LD-102 یک کانال، باکس شده، یک نوع 11 پین متصل 12-24VADC ((استانداردهای اتحادیه اروپا)
LD-105 یک کانال، باکس شده، 2 نوع 11 پین متصل 100-240VAC ((استانداردهای ایالات متحده)
LD-106 یک کانال، باکس، 2 نوع 11 پین متصل 12-24VADC ((استانداردهای ایالات متحده)



گواهینامه:




سوالات متداول:

1. چگونه می توانیم به شما اعتماد کنیم؟ JUTAI یک تولید کننده حرفه ای از دستگاه های تشخیص حلقه خودرو با بیش از 15 سال تجربه است. ما تمام مارک های اروپا و چین را آزمایش کرده ایم، تفاوت ها را درک می کنیم.دتکتور حلقه ما برای پروژه های شما مناسب است.

2. چرا ما را انتخاب کنید؟ ما به دنبال یک وضعیت کسب و کار برنده هستیم!!!

   • دتکتور حلقه ی جوتای با گارانتی 2 ساله از تاریخ تحویل عرضه می شه
   • 24/7 خدمات پس از فروش، با پشتیبانی آنلاین برای هر گونه مسائل فنی.
   • ما سفارشات کوچک یا بزرگ (OEM / ODM) را قبول می کنیم.
   • تعویض محصولات جدید در صورت هر گونه مشکل در محصول
   • حفاظت از بازار برای مشتریان

3. MOQ شما چیست؟ ما سفارشات نمونه یا سفارشات بزرگ را قبول می کنیم. ما می دانیم که مشتریان جدید ممکن است بخواهند نمونه هایی را برای ارزیابی کیفیت و خدمات ما آزمایش کنند.

4. زمان تحویل شما چقدر است؟ حدود 2 تا 10 روز کاری بسته به مقدار دقیق سفارش و در دسترس بودن سهام.

5. آیا محصولات شما می توانند سفارشی شوند؟ بله، مطمئناً. لطفاً نیازهای دقیق خود را با تیم فروش ما بحث کنید، زیرا ما خدمات OEM / ODM را ارائه می دهیم.
