فتوسل دروازه ی مادون قرمز با محدوده ی تشخیص ۳۰ متری برای دروازه های کششی و سوئیچ

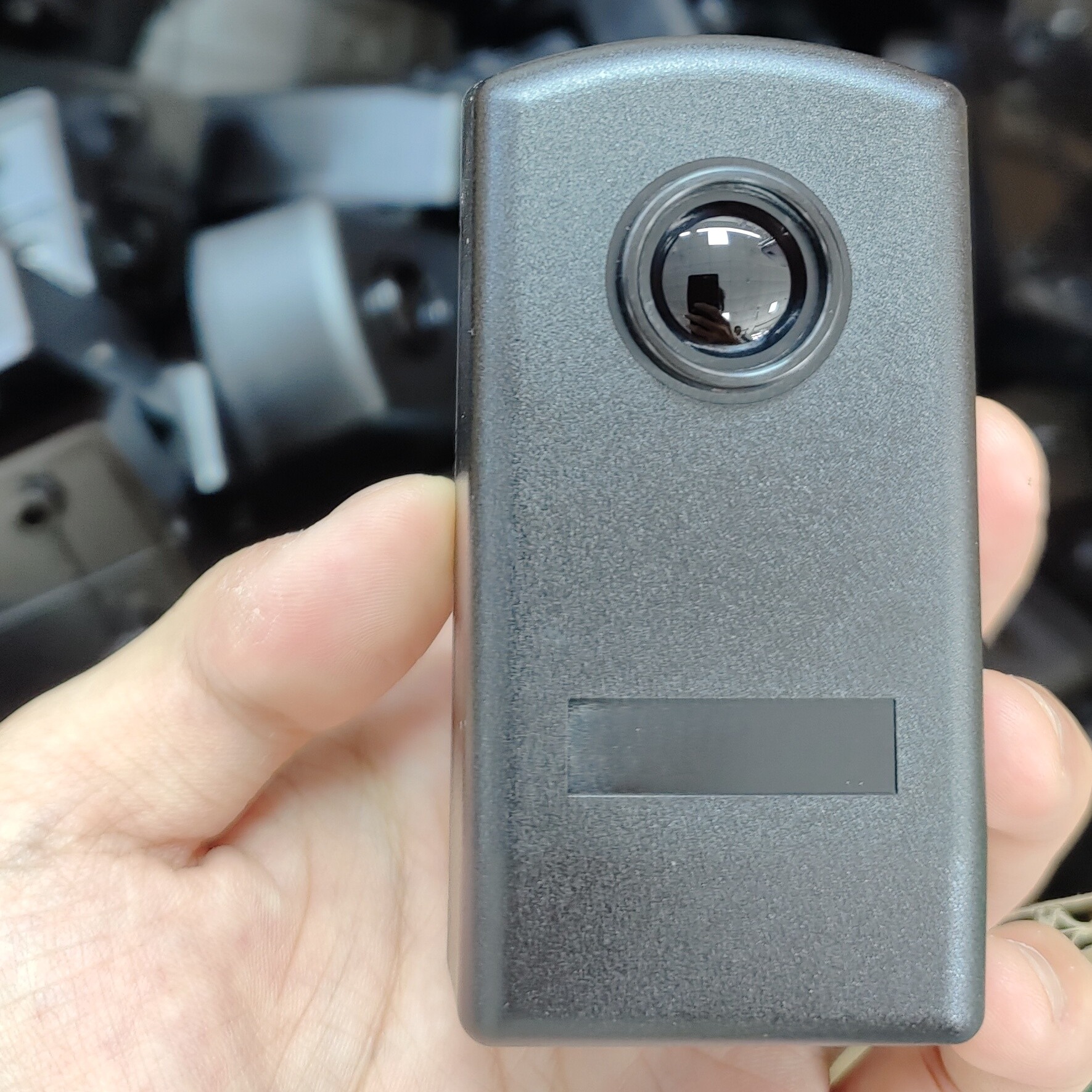

JUTAI IR-20 Infrared Photo Sensor: راه حل پیشرفته تشخیص بیرونی

I. مقدمه
سنسور عکس مادون قرمز JUTAI IR-20 یک دستگاه پیچیده طراحی شده است تا عملکرد تشخیص بیرونی برتر را در طیف گسترده ای از برنامه ها ارائه دهد.

II. ویژگی ها، ویژگی های کاربردی و اصول فنی

A. ویژگی های کلیدی

1. ​کاربرد متنوع در سیستم های درب
   • به عنوان یک آشکارساز پرتو انفرادی، همچنین به عنوان یک سنسور پرتو واحد شناخته می شود، به طور گسترده ای در درب های اسلایدینگ خودکار، درب های شاتر، درب های گاراژ، پنجره ها و برنامه های کاربردی دیگر استفاده می شود.
   • هر واحد از یک فرستنده و گیرنده تشکیل شده است، که شامل یک تقویت کننده یکپارچه است که یک پرتو مادون قرمز را منتشر می کند.این پرتوی باریک مادون قرمز (یا نوع اول یا دوم) به طور موثر تداخل نور خارجی را خنثی می کند..
   • حتی زمانی که در ارتفاع پایین نصب می شوند، این سنسورها یک محدوده تشخیص قابل اعتماد را در 2 تا 20 متر حفظ می کنند.
   • بر سر قطع شدن پرتو یابی به خود، درب بسته شدن خود را متوقف می کند.به سرعت به گسترده ترین موقعیت خود باز می گردد.بعد از بسته شدن کامل، پرتو تشخیصی خاموش می شود.
2. ​طراحی ضد آب و هوا برای استفاده در خارج از منزل
   • با رتبه بندی IP65 و پوشش لاستیکی، می تواند به تشعشعات ماوراء بنفش و ذرات خیس مقاومت کند، که آن را برای استفاده در فضای باز در تمام شرایط آب و هوایی مناسب می کند.
3. ​محدوده ی تشخیص طولانی
   • در ارتفاع پایین، هنوز هم یک محدوده تشخیص قابل اعتماد از 2 تا 20 متر را حفظ می کند.
4. ​قطعات با کیفیت بالا برای عملکرد قابل اعتماد
   • لامپ های مادون قرمز آلمانی اطمینان از تشخیص فاصله پایدار و مقاومت نور را دارند، در حالی که رله های Omron ژاپنی قابلیت سازگاری با اپراتورهای مختلف در را ارائه می دهند. تولید پچ SMT کیفیت بسته را تضمین می کند.
5. ​ايمونيت تداخل​
   • ​IR-20: صفر کشش میان واحدهای دوگانه بر روی قدرت AC (هر فاصله کوچک حتی 1 سانتی متر) ، اطمینان از تشخیص دقیق و مستقل بدون تداخل از واحدهای نزدیک.
   • ​IR-20G: از شبکه 4 واحد از طریق پروتکل انزوا کنترل شده توسط تراشه پشتیبانی می کند، که امکان ارتباط و هماهنگی بی نقص بین چندین واحد را فراهم می کند.
6. ​حفاظت در درجه نظامی
   • ​IP65 ساختمان مهر و موم شده: ساخته شده با قالب گیری سیلیکون و جوش دادن با ماژول های فوق صوتی، ارائه یک طراحی قوی و مهر و موم شده که در برابر ورودی گرد و غبار و آب محافظت می کند، اطمینان از عملکرد قابل اعتماد در محیط های بیرونی سخت.
   • ​طیف گسترده ای از دمای عملیاتی (-40°C~+70°C): MIL - STD - 810G گواهی، اجازه دادن به سنسور به عملکرد بهینه در شرایط دمای شدید.
7. ​تشخیص هوشمند
   • ​شاخص های LED سه رنگی: Provide clear visual cues for 6 common fault types, facilitating quick and easy troubleshooting: نشانه های بصری واضح برای 6 نوع متداول خطای را ارائه دهید، که راه حل های سریع و آسان را فراهم می کند.
   • ​سیستم نگهداری پیش بینی کنندهبا ±5٪ تخمین عمر، این سیستم شکست های بالقوه ی قطعات را پیش بینی می کند، حفظ و نگهداری فعال را امکان پذیر می کند و زمان خرابی را به حداقل می رساند.

B. ویژگی های عملکردی

1. ​عملیات منطقه ی شناسایی
   • هر جفت کش را در نقاط مخالف قرار دهید، و یک منطقه مادون قرمز بین آنها را مشخص کنید.تشخیص حرکت در داخل این منطقه باعث ایجاد یک سیگنال هشدار به میزبان هشدار امنیتی می شود (نه ارائه شده).
2. ​تنظیمات امنیتی قابل استفاده گسترده
   • ایده آل برای ادغام در تنظیمات امنیتی در داخل موسسات آموزشی، مجتمع های تجاری، امکانات پزشکی، مکان های مسکونی و بیشتر است.
3. ​تشخیص ثابت در آب و هوای نامطلوب
   • دامنه تشخیص حتی در میان سناریوهای آب و هوایی مانند بارش باران، طوفان های گرد و غبار و غیره، ثبات را حفظ می کند.
4. ​نصب و پیکربندی کاربر پسند
   • تکمیل محصول، یک راهنمای استفاده انگلیسی همراه با بسته است، که راهنمایی جامع را با نمودار های نشان داده شده برای تسهیل نصب و پیکربندی بدون تلاش فراهم می کند.

C. اصول فنی

1. ​کنترل طیف پویا
   تکنولوژی پرش فرکانس خود بهینه سازی، یکپارچگی کانال مستقل را تضمین می کند، خطر تداخل را کاهش می دهد و عملکرد تشخیص قابل اعتماد را حفظ می کند.
2. ​احراز هویت سیگنال دیجیتال
   شناسه های رمزگذاری شده منحصر به فرد با مکانیسم تأیید چند لایه امنیت را افزایش می دهند و از دسترسی یا دخالت غیرمجاز جلوگیری می کنند.
3. ​جبران خسارت هوش مصنوعی زیست محیطی
   تنظیم در زمان واقعی محدوده های تشخیص بر اساس تجزیه و تحلیل محیطی، تغییرات شرایط محیطی را جبران می کند، و تشخیص مداوم و دقیق را تضمین می کند.

جدول پارامترهای فنی

اصول کاری
سنسور یک پرتو مادون قرمز را انتقال می دهد. وقتی یک شی وارد منطقه تشخیص می شود و پرتو را قطع می کند، سیگنال دریافت شده توسط گیرنده را تغییر می دهد.این تغییر، مکانیسم خود تشخیصی را برای کنترل حرکت درها تحریک می کند.برای سیستم های امنیتی، یک پرتو قطع شده می تواند یک سیگنال هشدار ارسال کند.

V. دستورالعمل نصب

1. پانل جلوي IR رو باز کن
2. کابل ها را وارد محفظه های خود کنید و پایه را با استفاده از لنگرها یا پیچ های مناسب به دیوار ثابت کنید.
3. منبع برق را در محدوده 12 تا 24 ولت دی سی/ای سی وصل کنید.
4. Verify the red LED status on the receiver; it should be off with proper setup. بررسی وضعیت ال ای دی قرمز روی گیرنده؛ باید با تنظیم مناسب خاموش باشد. قطع کرنش باید روشن شود.
5. سنسور رو با پنل جلويش بپوشونيد و امنش کنيد
6. پاسخ رله را با قطع کردن پرتو چند بار تست کنید.

VI. اپلیکیشن ها

1. ​دروازه و درب اتوماسیون
   • برای بدن دروازه ها و ضد سرقت در درها و پنجره ها استفاده میشه.
2. ​سیستم های امنیتی
   • مناسب برای تنظیمات امنیتی در مدارس، ساختمان های تجاری، بیمارستان ها و خانه ها.

VII. نتیجه
سنسور JUTAI IR-20 یک راه حل قابل اعتماد و کارآمد برای وظایف تشخیص بیرونی است، با ترکیب ویژگی های پیشرفته، عملیات قابل اعتماد و طراحی کاربر پسند.
